L’intercooler de la VW GOLF MK6 Gti / Scirocco 2.0 TSI EA888 CCZB : Origine, Golf 6R, vues éclatées

Voici de nouveau un article dédié au moteur 2.0 TSI EA888 CCZB que l’on retrouve sur la VW GOLF 6 Gti ainsi que sur le VW Sirocco par exemple : l’Intercooler. Cet article va vous présenter en détail l’intercooler d’origine ainsi que les solutions alternatives dans le cadre d’une préparation moteur.

Si vous aviez lu l’article dédié au moteur 2.0 TFSI EA113, vous n’aviez peut être pas eu de réponse pour votre moteur Golf 6 Gti. Au programme, Vue d’ensemble, référence d’origine, référence VW GOLF 6R et quelques photos.


Intercooler d’origine VW GOLF 6 Gti

Référence ETKA : 1K0145803CD

Références précédentes

  • 1K0145803S
  • 1K0145803L
  • 1K0145803M
  • 3C0145805AF
  • 3C0145805AG
  • 1K0145803A
  • 1K0145803T


Intercooler de la VW GOLF 6R

Vous pouvez installer cet intercooler, qui sera un peu plus gros que celui d’origine.

Il suffit de couper les extrémités de vos tuyaux de suralimentation d’origine ou en achetant des tuyaux de suralimentation Golf R.

Référence ETKA : 3C0145805AM

Références précédentes

  • 1K0145803AK
  • 3C0145805AD
  • 1K0145803BE
  • 3C0145805AK
  • 1K0145803BP
  • 3C0145805AN
  • 3AA145805C

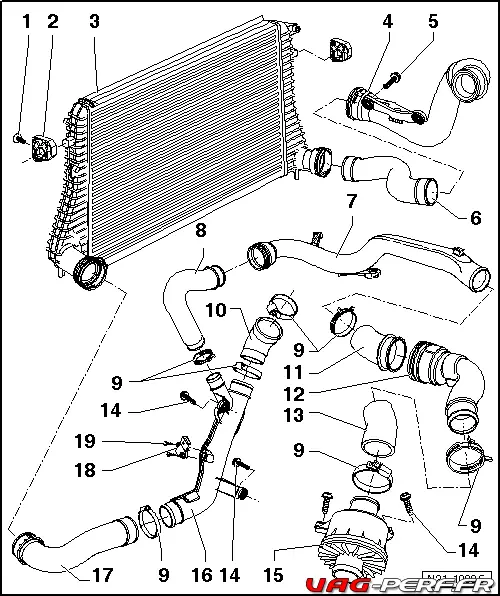

Vue d’ensemble de l’intercooler GOLF 6 GTI & Scirocco

  • 1 – 5 Nm
  • 2 – Palier
  • q Pour radiateur d’air de suralimentation
  • 3 – Radiateur d’air de suralimentation
  • q Déposer et reposer
  • 4 – Tuyau d’air de suralimentation
  • 5 – 10 Nm
  • 6 – Flexible d’air de suralimentation
  • q Montage des raccords de flexibles avec raccords rapides → Chapitre.
  • 7 – Tuyau d’air de suralimentation
  • q Vers le générateur de bruits
  • q Déposer et reposer
  • 8 – Flexible d’air de suralimentation
  • q Déposer et reposer
  • q Montage des raccords de flexibles avec raccords rapides → Chapitre.
  • 9 – Collier de flexible
  • 10 – Flexible d’air de suralimentation
  • q Vers l’unité de commande de papillon -J338-.
  • 11 – Flexible d’air de suralimentation
  • 12 – Tuyau d’air de suralimentation
  • q Vue d’ensemble du montage
  • 13 – Flexible d’air de suralimentation
  • q Vue d’ensemble du montage
  • 14 – 8 Nm
  • 15 – Générateur de bruits
  • q Vue d’ensemble du montage
  • 16 – Tuyau d’air de suralimentation
  • 17 – Flexible d’air de suralimentation
  • q Montage des raccords de flexibles avec raccords rapides → Chapitre.
  • 18 – Transmetteur de pression de suralimentation -G31-
  • 19 – 5 Nm

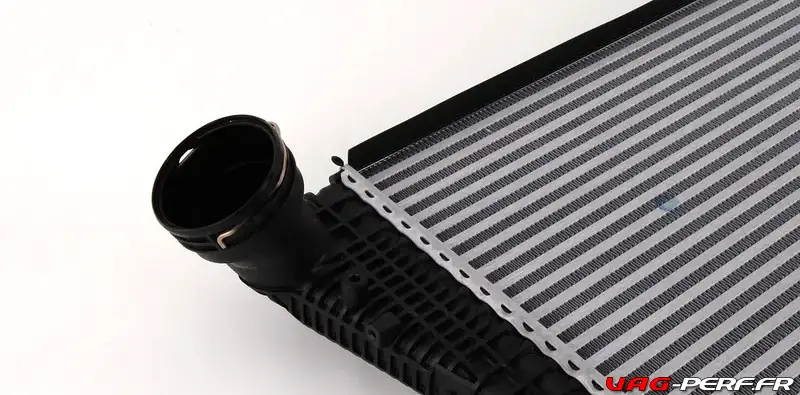

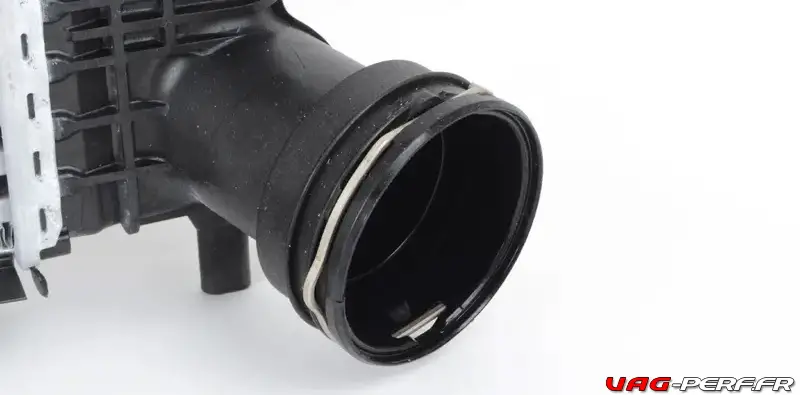

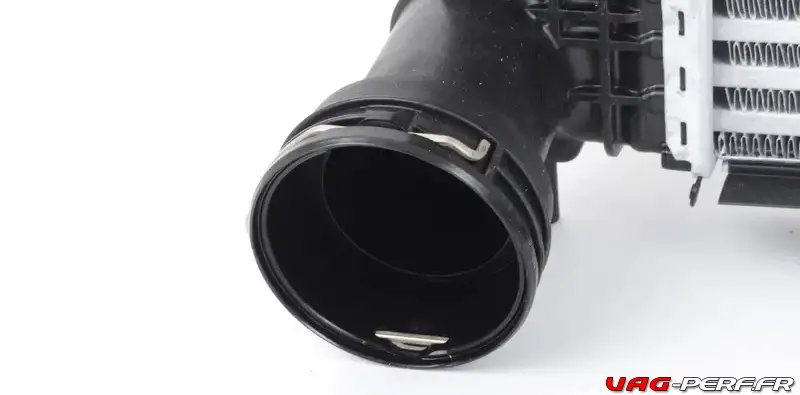

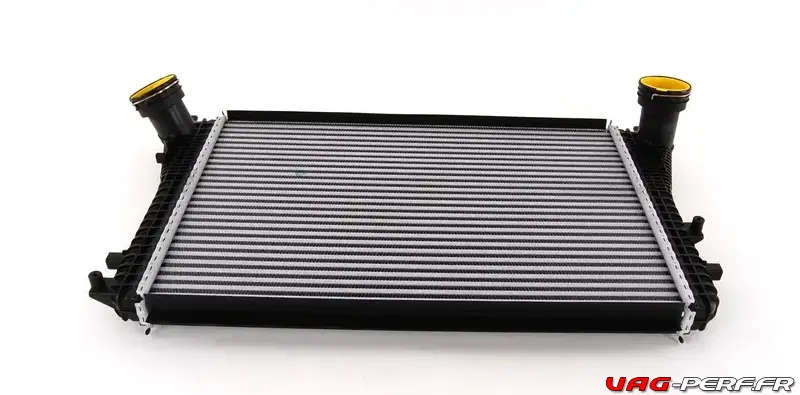

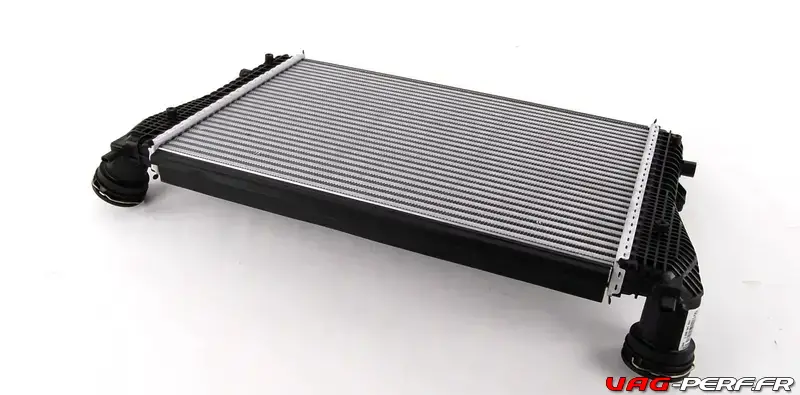

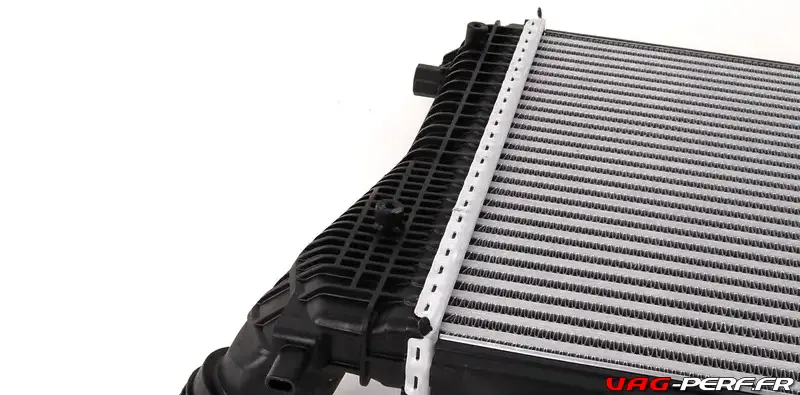

Galerie photos intercooler
