Quel Système Haldex est installé sur ma voiture du groupe VAG ?

Lorsque votre véhicule du groupe VAG est équipé d’une transmission quatre roues motrices, il est naturel de se demander s’il s’agit d’un système Haldex et, le cas échéant, de quelle génération d’Haldex il s’agit.

Pour les véhicules récents du groupe VAG, tels que la VW Golf 4 R32, la Golf 5 R32, la Golf 6R et la Golf 7R, ils sont souvent équipés d’une transmission appelée 4Motion chez VW ou encore Quattro chez Audi sur l’Audi S3 ou encore sur la TT ou encore le G3

Egalement connue sous le nom de HALDEX, il existe plusieurs types et générations de systèmes Haldex, allant de la GEN1 à la GEN5.

Dans cet article, nous allons explorer les différents systèmes Haldex pour vous aider à répondre à la question : « Quelle est la version du Haldex sur ma voiture ?« .

Modèles équipés de coupleurs Haldex par génération

Pour des raisons de simplicité, je regroupe ici les différents types d’Haldex par génération et je vous liste les véhicules qui en sont équipés.

Vous allez retrouver également une petite liste d’articles relatifs à ces derniers ainsi que des liens et les références des pièces desquelles vous pourriez avoir besoin pour l’entretien et la réparation de votre Haldex.

HALDEX Génération 1, à partir de 1998

  • Audi A3 S3 8L Quattro : 1998-2003
  • VW Bora 2.8 V6 4Motion : 1998-2004

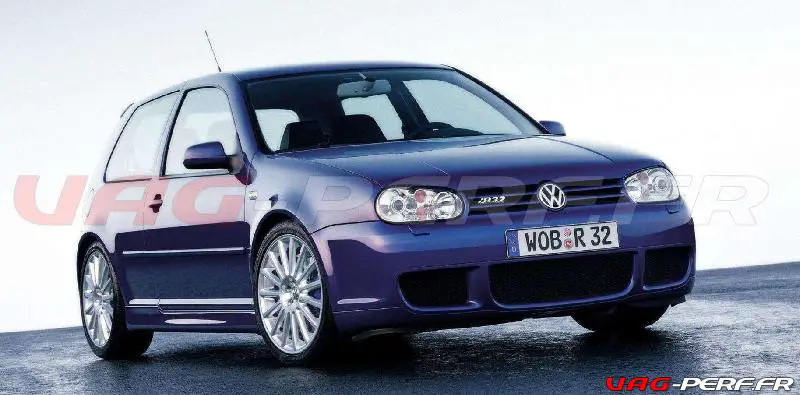

  • VW Golf 1J Mk4 R32 4Motion : 1998-2004
  • VW New Beetle RSi : 1998-2003
  • Skoda Octavia 1U 4×4 Mk1 : 1998-2004
  • Seat Leon 1M Mk1 Cupra4 : 1998-2005

Ici, attention à bien prendre de l’huile de qualité.

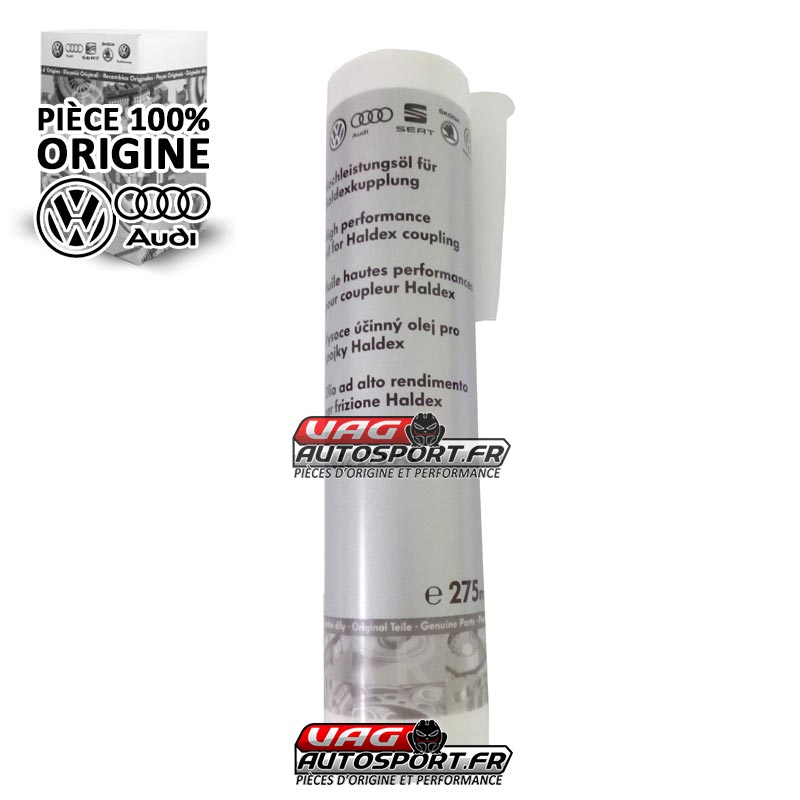

  • référence G 052 175 A1, c’est une cartouche, et pas un bidon d’huile comme sur les HALDEX 4 et 5
  • attention à bien contrôler que vous avez un HALDEX GEN1

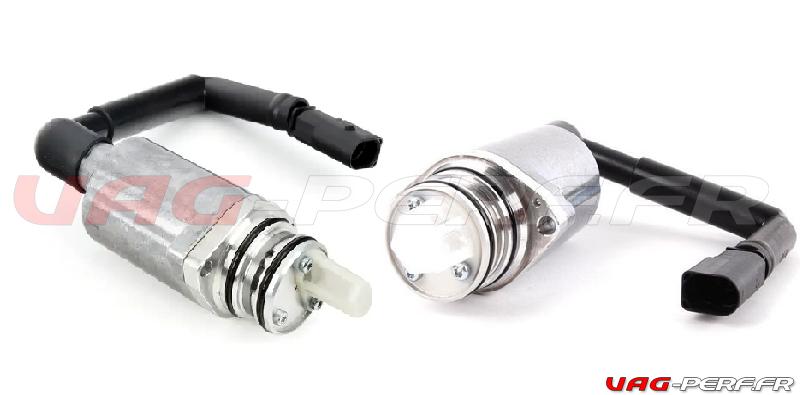

  • Si vous devez remplacer votre pompe de précharge : 02D 525 557



Ci dessous, les liens pour commander en ligne sur la boutique

Aperçu Produit Prix
Kit de vidange pour HALDEX avec Filtre (VW GOLF 4 R32, AUDI A3 8L, AUDI TT 8N) – origine VW / Audi Kit de vidange pour HALDEX avec Filtre (VW GOLF 4 R32, AUDI A3 8L, AUDI TT 8N) – origine VW / Audi 99,00 EUR

Ensuite, si vous avez besoin de remplacer la pompe de précharge

Aperçu Produit Prix

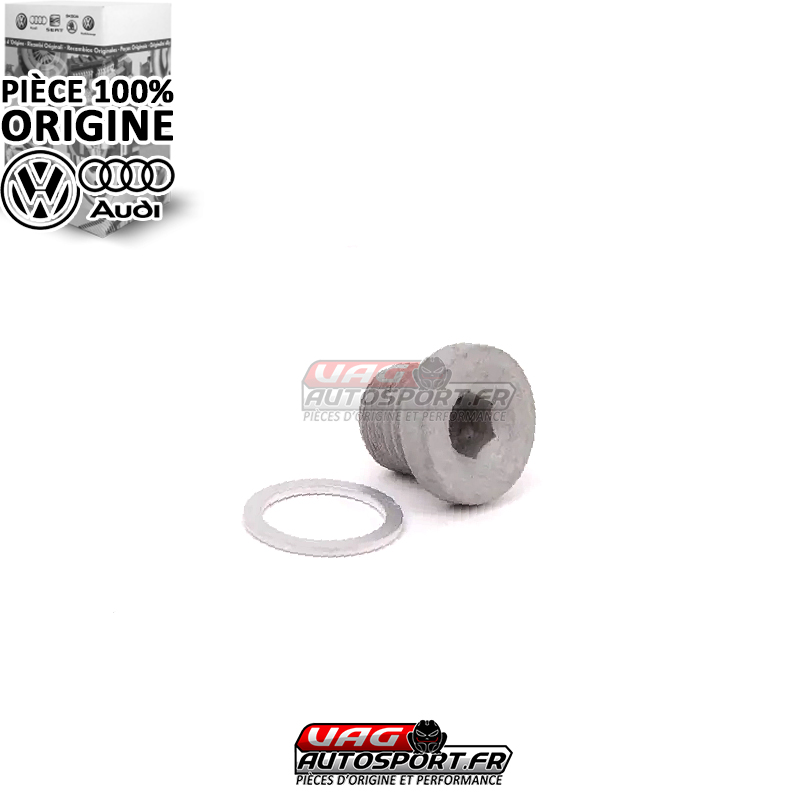

Bouchon de vidange pour Haldex GEN2 – A3 8L / GOLF 4 / TT 8N – M14X1 – Pièce 100% origine Volkswagen / Audi Bouchon de vidange pour Haldex GEN2 – A3 8L / GOLF 4 / TT 8N – M14X1 – Pièce 100% origine Volkswagen / Audi 9,00 EUR

HALDEX Génération 2 à partir de 2002

On retrouve cette notion de GEN2 sur Transmission 4MOTION avec coupleur HALDEX millésime 2004

  • Audi A3 S3 8P Quattro : 2004-2008 (avant lifting 2009)
  • Audi TT/TTS 8J Quattro : 2007-2009 (avant lifting)
  • Volkswagen Golf 1K Mk5, R32, 4Motion : 2004-2008
  • Volkswagen Passat 3C, 4Motion, Santana, CC : 2005-2009
  • Volkswagen Transporter T5 Prefacelift : 2003-2009
  • Seat Altea : 2007-2010
  • Seat Alhambra 7M : 2005-2010 (lifting 2005)
  • Skoda Octavia 1Z : 2004-2009 (avant lifting 2009)

Pour l’entretien de votre Haldex GEN2

  • Huile pour HALDEX référence G 052 175 A1, c’est une cartouche et non un bidon d’huile !
  • Si vous devez remplacer la pompe de précharge d’Haldex, voici sa référence : 02D 525 557
  • Pour le filtre, la référence est la suivante : 02D 525 558 A ( cette version dispose du joint, à remplacer impérativement )

En cas de doute, vous pouvez m’envoyer un mail sur vag-autosport.fr, via la page de contact et me préciser votre numéro de châssis.



Ci dessous, les liens pour commander en ligne sur la boutique

Aperçu Produit Prix
Kit de vidange pour HALDEX avec Filtre (VW GOLF 4 R32, AUDI A3 8L, AUDI TT 8N) – origine VW / Audi Kit de vidange pour HALDEX avec Filtre (VW GOLF 4 R32, AUDI A3 8L, AUDI TT 8N) – origine VW / Audi 99,00 EUR

Ensuite, si vous avez besoin de remplacer la pompe de précharge

Aperçu Produit Prix
Bouchon de vidange pour Haldex GEN2 – A3 8L / GOLF 4 / TT 8N – M14X1 – Pièce 100% origine Volkswagen / Audi Bouchon de vidange pour Haldex GEN2 – A3 8L / GOLF 4 / TT 8N – M14X1 – Pièce 100% origine Volkswagen / Audi 9,00 EUR

HALDEX Génération 4 à partir de 2007

  • VW Golf Mk6 5K 4Motion : 2008-2012
  • VW Golf R Mk6 5K : 2008-2012
  • VW Tiguan B6 : 2008-2014
  • VW Sharan 7N Mk2 : 2011-2015
  • VW Passat, CC, B7 : 2010-2015
  • VW Transporter T5 Facelif : 2009-2015
  • VW Caddy Mk3 2K : 2010-2015 (lifting 2010)
  • Audi A3 S3 8P Facelift : 2009-2012
  • Audi TT / TTS / TTRS, 8J, Facelift : 2008-2012
  • Audi Q3 / RS Q3 : 2011-2013
  • Seat Altea XL, Freetrack : 2010-2015
  • Seat Alhambra 2e génération 7N : 2011-2013
  • Skoda Yet i: 2009-2014 (avant facelift 2014)
  • Skoda Superb B6 3T : 2008-2014
  • Skoda Octavia 4×4, Scout, vRS 4×4 1Z Facelift: 2009-2013

Articles relatifs à l’Haldex GEN4

Pour l’entretien de votre Haldex GEN4

Huile référence ETKA VW G055175A2 « Huile Haldex Quattro 4Motion »

  • référence G055175A2
  • qté 850ml

Concernant le filtre qui équipe ce système d’Haldex, il n’est pas disponible chez VW / AUDI. On ne le retrouve sur aucune vue éclatée.

Vous pouvez le retrouver dans le kit présent sur la boutique, en monte fabricant ( BORG )

Enfin, lors de l’entretien de cette version d’Haldex, il est recommandé de déposer la pompe pour nettoyer rapidement sa

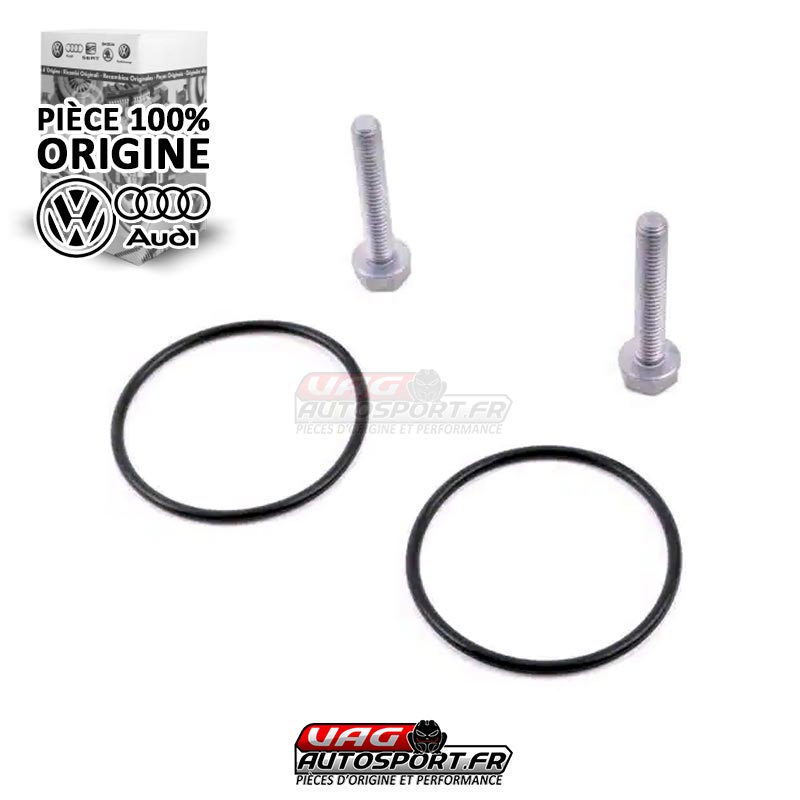

Ci dessous, un lien vers Vag Autosport pour l’achat de l’huile et du filtre. J’ai aussi rajouté le kit joints pour la pompe de précharge.

Aperçu Produit Prix

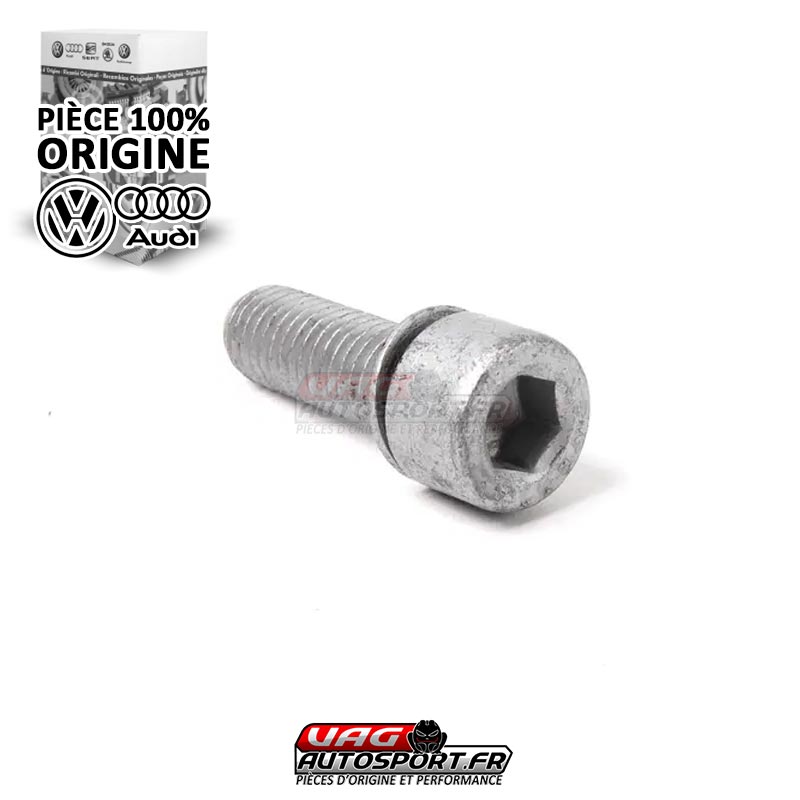

Kit Joints et Vises pour Haldex GEN4 -0AY 598 305- 100% origine VW / AUDI Kit Joints et Vises pour Haldex GEN4 -0AY 598 305- 100% origine VW / AUDI 39,00 EUR

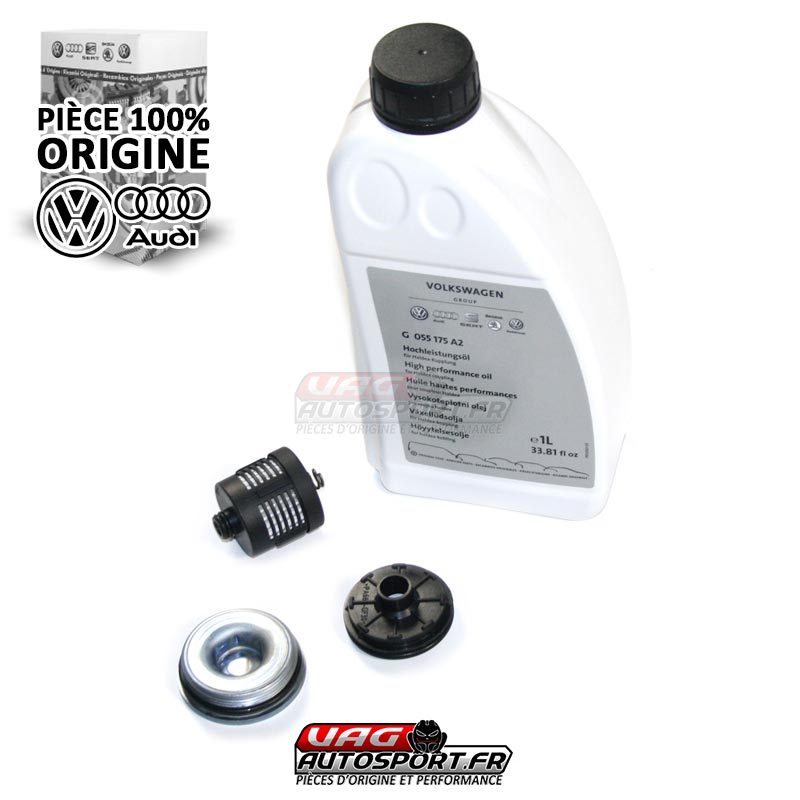

Kit de vidange pour HALDEX 4 (Allroad Quattro 4Motion) avec Filtre – origine VW / Audi Kit de vidange pour HALDEX 4 (Allroad Quattro 4Motion) avec Filtre – origine VW / Audi 99,00 EUR

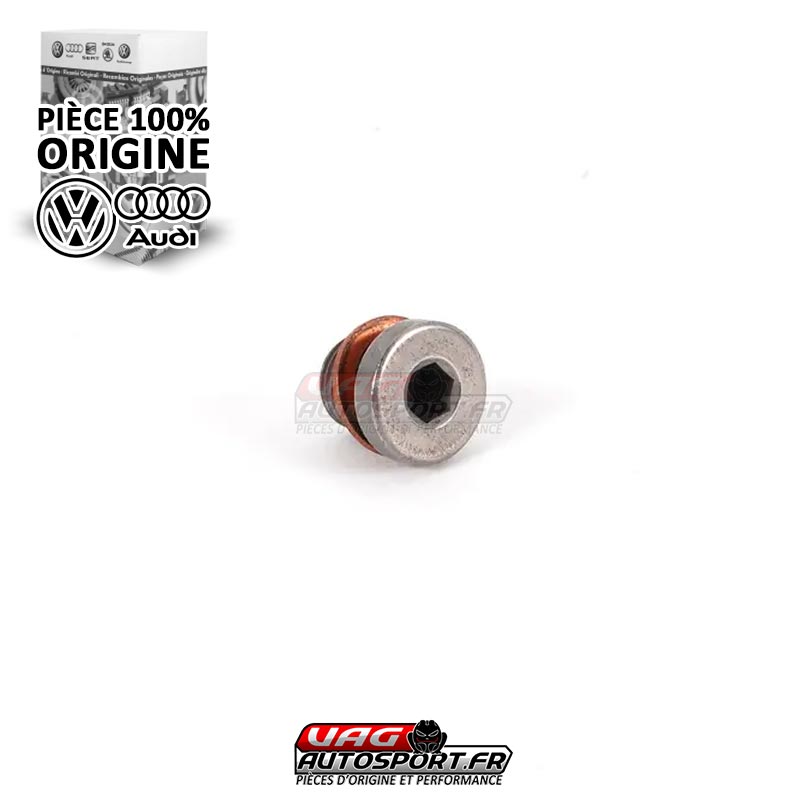

Bouchon de Vidange

  • REF ETKA : N91082701
  • Quantité nécessaire : 1x
  • A remplacer lors de chaque vidange
Aperçu Produit Prix
- BOUCHON DE VIDANGE POUR HALDEX 5 (système 4 Motion / Quattro) - BOUCHON DE VIDANGE POUR HALDEX 5 (système 4 Motion / Quattro) 4,99 EUR

Bouchon pour le remplissage

  • REF ETKA : N90281802
  • Quantité nécessaire : 1x
  • A remplacer lors de chaque vidange
  • Toujours ouvrir le bouchon de remplissage en 1er
Aperçu Produit Prix
- BOUCHON DE REMPLISSAGE POUR HALDEX 5 (système 4 Motion / Quattro), AUDI S3 8V, AUDI TTRS, VW GOLF 7R, VW GOLF 7.5R ... - BOUCHON DE REMPLISSAGE POUR HALDEX 5 (système 4 Motion / Quattro), AUDI S3 8V, AUDI TTRS, VW GOLF 7R, VW GOLF 7.5R ... 5,99 EUR

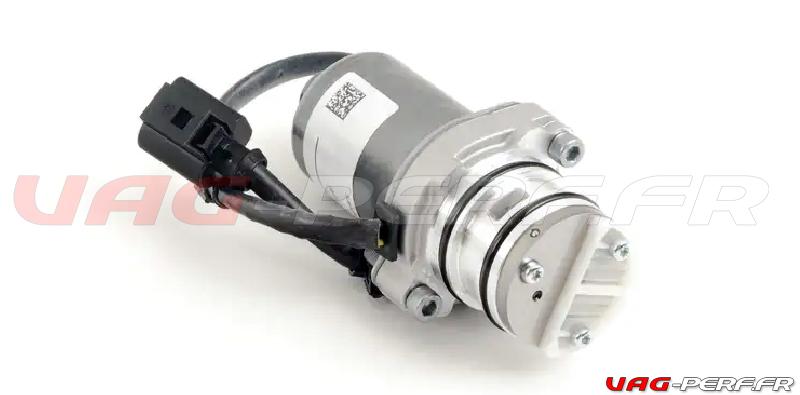

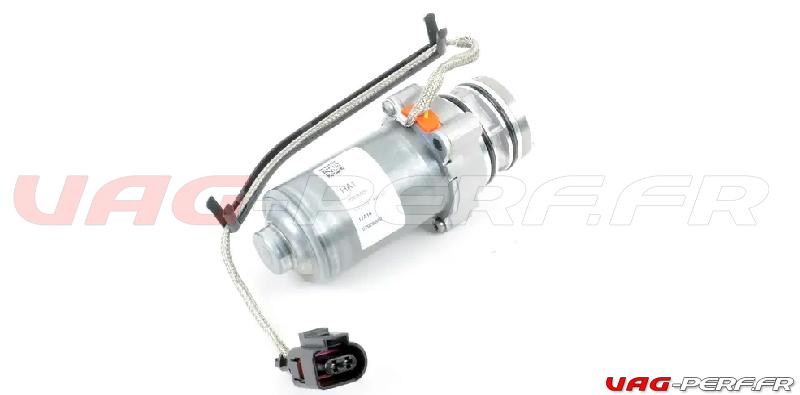

Et enfin, si vous devez remplacer votre pompe de précharge : 0BS 598 549



HALDEX Génération 5 à partir de 2012 / 2013

  • Audi A1 S1 8X Quattro: 2015-2018
  • Audi A3 S3 RS3 8V Sportback Quattro: 2012-2019
  • Audi Q2, SQ2, Quattro: 2016-2019
  • Audi Q3 RS 8U et F3 Quattro: 2012-2019
  • Audi TT TTS TTRS Mk3 FV / 8S Coupé/Roadster: 2014-2019
  • Volkswagen Golf, R, 4Motion Mk5 5G: 2012-2019
  • Volkswagen Passat, 4Motion, Santana, Alltrack, 8e génération 3G: 2015-2019
  • Volkswagen Sharan, Syncro, 4Motion, 7N 2nd Gen, Post 2015 Facelift: 2015-2019
  • Volkswagen Tiguan Mk2 5N: 2015-2019
  • Volkswagen Transporter T6: 2016-2019
  • Volkswagen Caddy 2K 2015 Téléski À partir de: 2015-2019
  • Volkswagen T-Roc R 4Motion: 2017-2019
  • Volkswagen Arteon: 2017-2019
  • Seat Alhambra: 2014-2019
  • Seat Leon 4 5F Mk3: 2012-2019
  • Seat Ateca: 2016-2019
  • Seat Arona: 2017-2019
  • Seat Tarraco: 2018-2019
  • Skoda Octavia Mk3 5E: 2012-2019
  • Skoda Kodiaq, Scout, vRS, Sportline: 2016-2019
  • Skoda Superb Mk3 B8 Type 3V: 2015-2019
  • Skoda Karoq 4×4: 2017-2019
  • Skoda Yeti 4×4: 2014-2018

Articles relatifs à l’Haldex GEN5 :

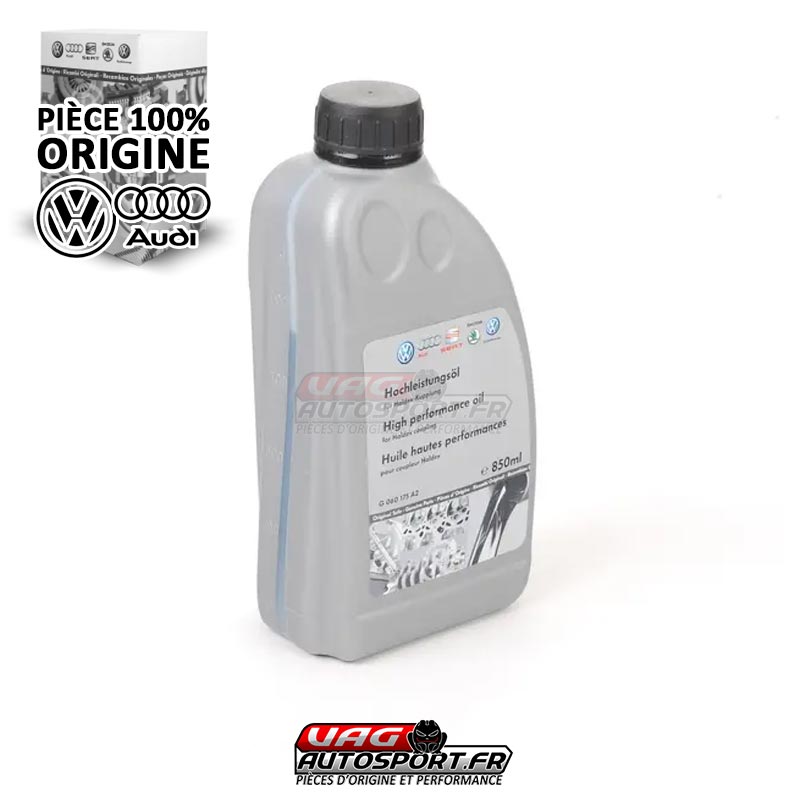

Pour l’entretien de votre Haldex :

  • Uniquement pour les véhicules jusqu’au 07.04.2019
  • ref G060175A2 // G-060-175-A2
  • qté 850ml
Aperçu Produit Prix

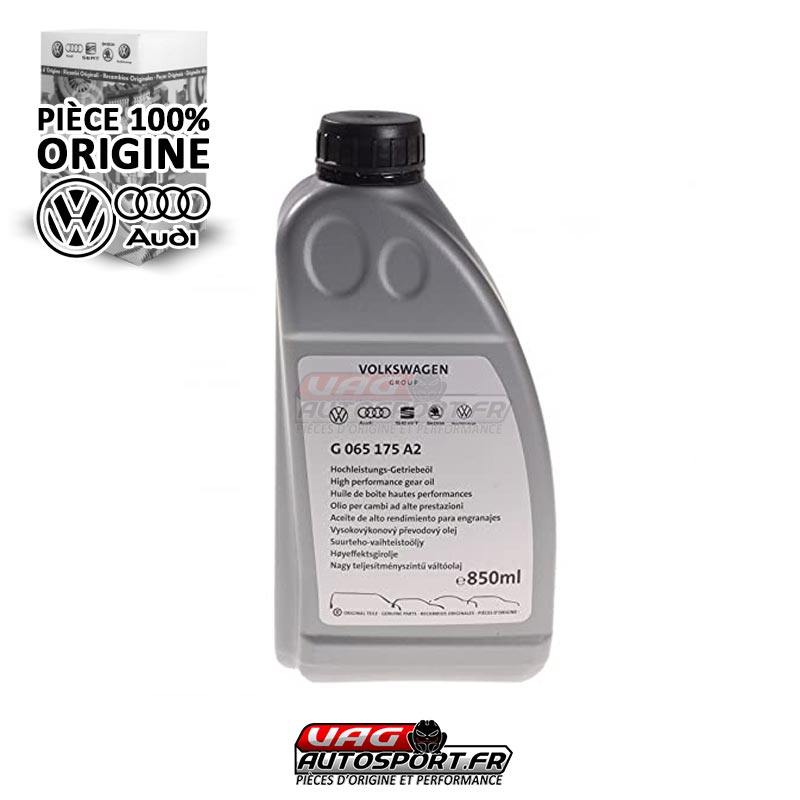

- HUILE HALDEX GEN5 G065175A2 (4 Motion / Quattro) non Facelift - HUILE HALDEX GEN5 G065175A2 (4 Motion / Quattro) non Facelift 49.00 EUR

Pour VW GOLF 7.5R (FACELIFT) et AUDI S3 8V.5 (FACELIFT)

  • Référence ETKA : G065175A2
  • qté 850ml
Aperçu Produit Prix
- HUILE HALDEX GEN5 G065175A2 (4 Motion / Quattro) Facelift - HUILE HALDEX GEN5 G065175A2 (4 Motion / Quattro) Facelift 49.00 EUR

Bouchon de Vidange

  • REF ETKA : N91082701
  • Quantité nécessaire : 1x
  • A remplacer lors de chaque vidange
Aperçu Produit Prix
- BOUCHON DE VIDANGE POUR HALDEX 5 (système 4 Motion / Quattro) - BOUCHON DE VIDANGE POUR HALDEX 5 (système 4 Motion / Quattro) 4,99 EUR

Bouchon pour le remplissage

  • REF ETKA : N90281802
  • Quantité nécessaire : 1x
  • A remplacer lors de chaque vidange
  • Toujours ouvrir le bouchon de remplissage en 1er
Aperçu Produit Prix
- BOUCHON DE REMPLISSAGE POUR HALDEX 5 (système 4 Motion / Quattro), AUDI S3 8V, AUDI TTRS, VW GOLF 7R, VW GOLF 7.5R ... - BOUCHON DE REMPLISSAGE POUR HALDEX 5 (système 4 Motion / Quattro), AUDI S3 8V, AUDI TTRS, VW GOLF 7R, VW GOLF 7.5R ... 5,99 EUR

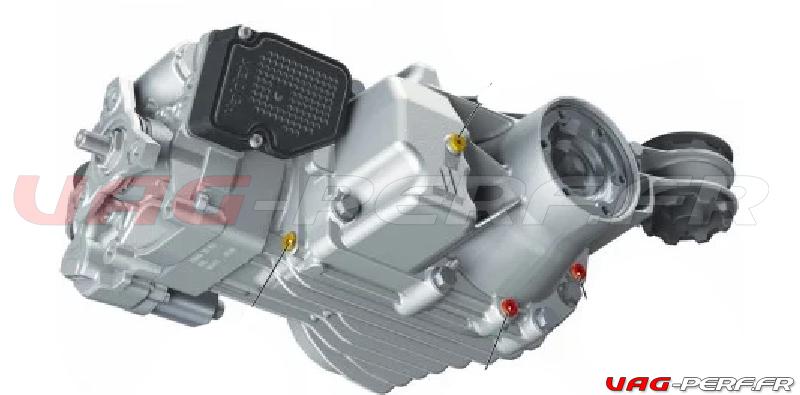

Comment faire pour identifier visuellement l’Haldex sur un véhicule donné ?

Pour certains véhicules, comme la toute première Audi A3 Quattro, il peut être difficile de savoir s’il s’agit d’un système Haldex GEN3 ou GEN4 en fonction de l’année de production.

Heureusement, il existe un moyen rapide et visuel pour déterminer le système Haldex installé.

En inspectant directement le système situé à l’arrière du véhicule, vous pouvez identifier la génération de Haldex en quelques instants seulement.

Je vous propose donc ci dessous, quelques illustrations et photos pour vous aider dans l’identification de votre système Haldex.

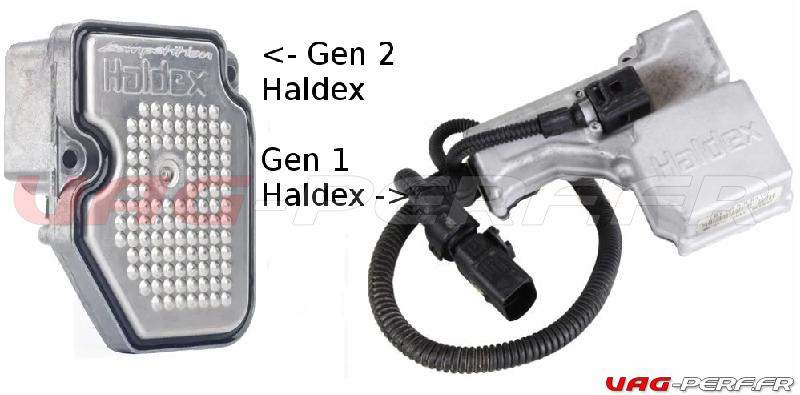

Haldex Génération 1

Vous pouvez observer également ceci sous le véhicule

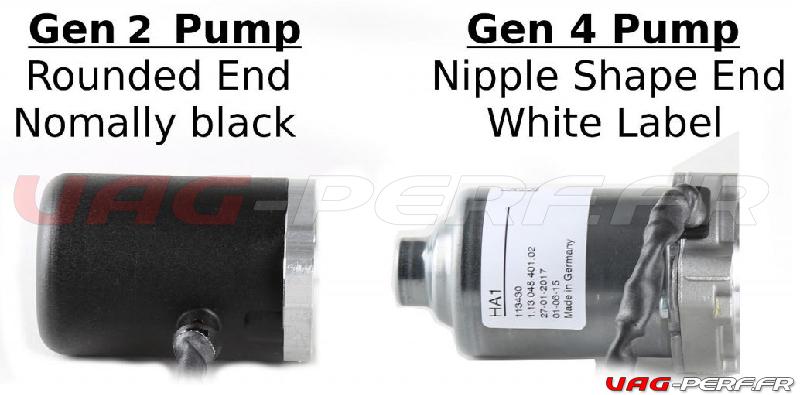

Haldex Génération 2



Haldex Génération 3

Haldex Génération 4

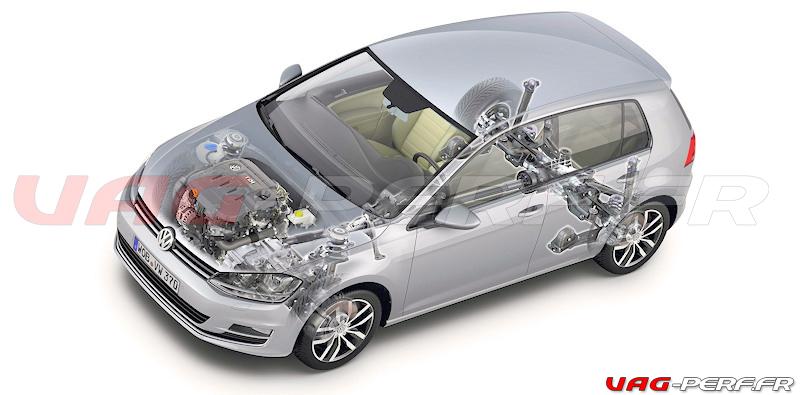

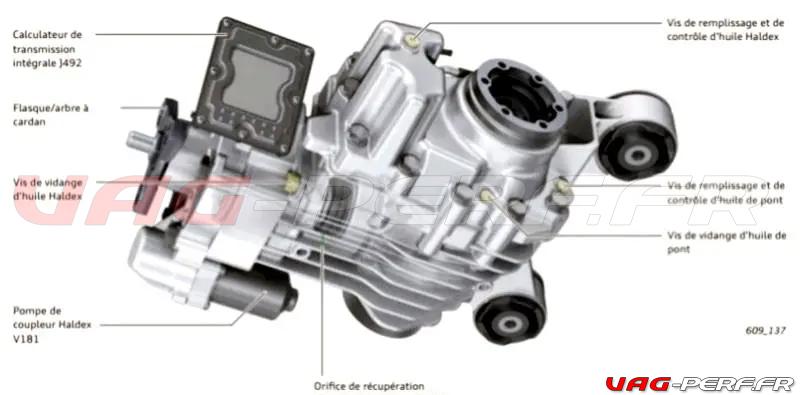

Haldex Génération 5

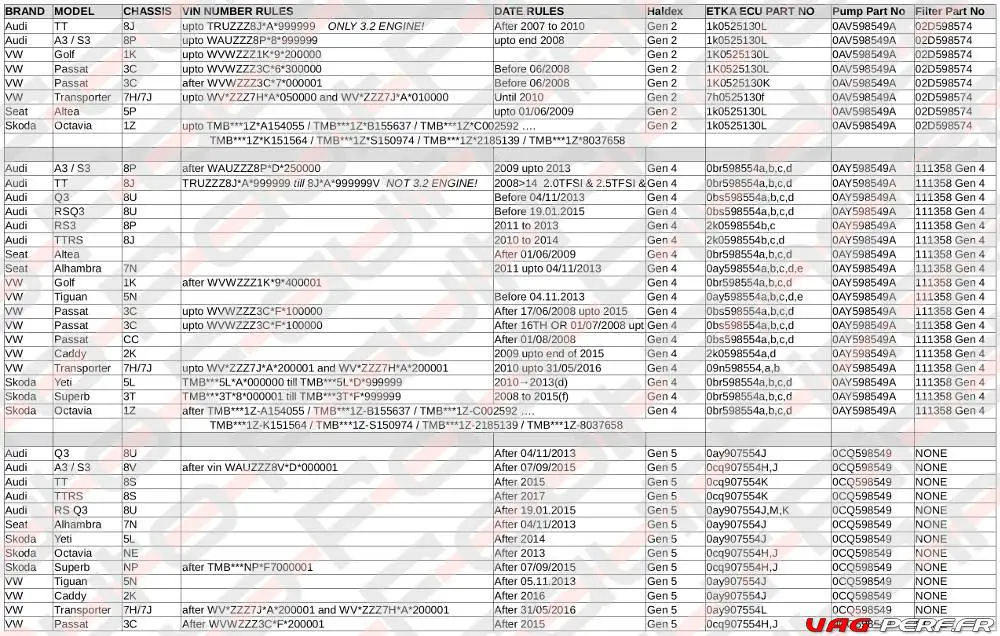

Voici également un tableau de la répartition sur les véhicules du groupe VAG avec la génération d’Haldex et les références des pièces correspondantes.
