Fiche moteur – 1.8 TSI (EA888 GEN2) – CDAA, CDAB, CDHA, CDHB

Dans la série des articles dédiés aux fiches moteur je vous propose de parler du 1.8 TSI (EA888 gen2) – CDAA, CDAB, CDHA, CDHB ( VW GOLF 6, VW PASSAT 3C, Audi TT 8J, AUD A3 8P …).

Au programme, les détails et caractéristiques techniques du moteur 1.8 TSI (EA888 gen2), la liste de ses problèmes les plus courants, quelques pistes pour les corriger, toutes les pièces pour son entretien et puis bien entendu, la liste des véhicules qui en sont équipés.

On fera aussi quelques liens vers des articles complémentaires (codes moteur, bougies, huile, pcv …). Les commentaires et questions sont les bienvenus, comme toujours, tous les articles évoluent grâce à votre expérience également ainsi qu’à vos retours, conseils !

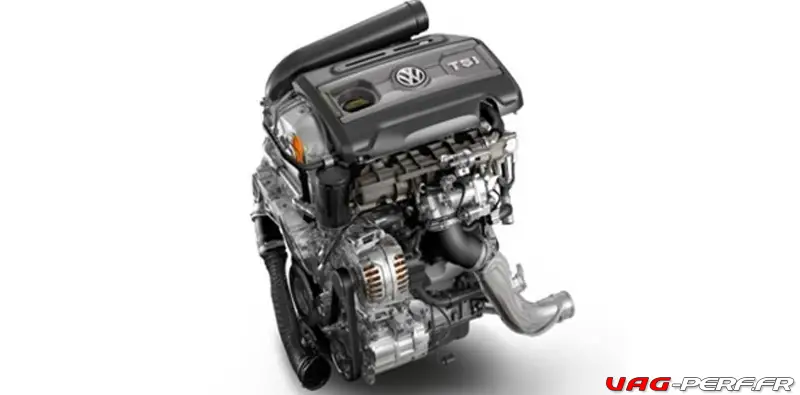

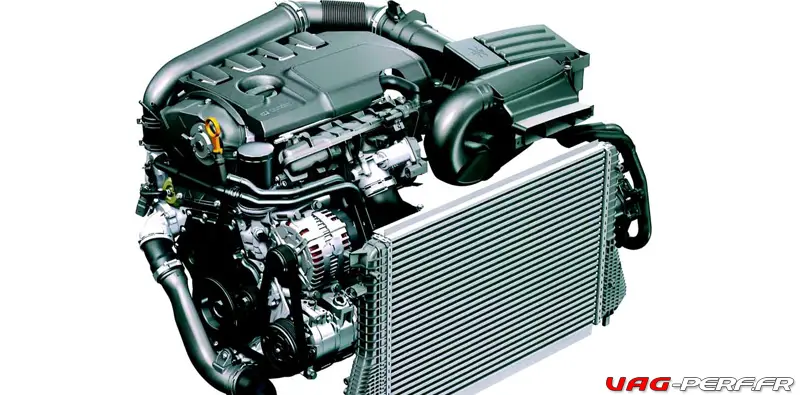

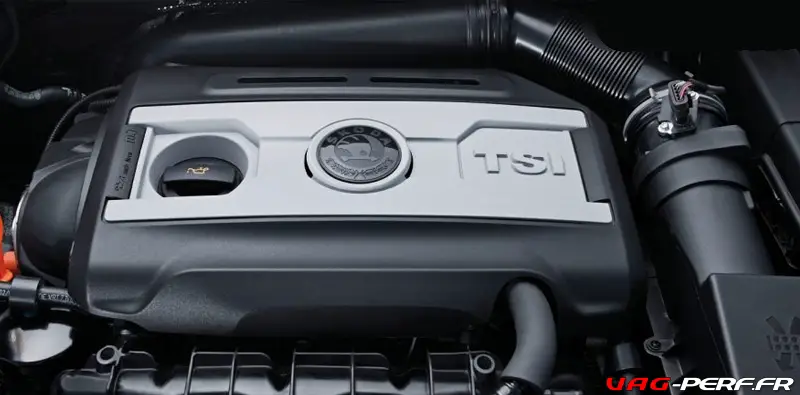

Présentation du moteur 1.8 TSI EA888 GEN2

Nous allons ici voir tout ce qu’il faut savoir au sujet du moteur 1.8 TSI EA888.2 (GEN2).

Attention, cet article risque d’être assez long car nous allons voir toutes les informations et tous les commentaires sur les moteurs ainsi que des informations concernant l’entretien, les soucis connus etc.

Comme toujours, les informations sont croisées avec différentes sources, dont certains préparateurs ayant rencontré ce bloc, l’ETKA, les fiches SSP, Vag Driver, vos retours sur les forums et groupes spécialisés.

Les points principaux seront les suivants (Sommaire) :

  • Informations générales sur les moteurs 1.8 TSI de la famille EA888 gen2
  • Moteurs 1.8 TSI (EA888 gen2) – CDAA, CDAB, CDHA, CDHB
  • Caractéristiques des moteurs 1.8 TSI EA888 gen2 (120 ch/ 152 ch/160 ch)
  • Principaux problèmes et inconvénients des moteurs 1.8 TSI de la famille EA888 gen2
  • Ressources des moteurs 1.8 TSI de la famille EA888 gen2 (120 ch/152 ch/160 ch)
  • Options de réglage des moteurs 1.8 TSI de la famille EA888 gen2 (120cv/152cv/160cv)

Informations générales sur les moteurs 1.8 TSI de la famille EA888 gen2

La série de moteurs EA888 est l’une des plus courantes depuis quelques années. On retrouve en effet la famille des moteurs EA888 dans de très nombreux véhicules du groupe.

Il existe actuellement quatre générations de moteurs : gen0/1, gen2, gen3, gen3B et enfin, la toute dernière, la GEN4.

Il existe de nombreuses différences entre les générations de ces moteurs sont décrites dans un article avec un parallèle avec le moteur de la génération précédente EA113. Vous pouvez consulter cet article ici

Toutes les variantes des moteurs 1.8 / 2.0 TSI de la famille EA888, sont équipées d’une injection directe et d’un turbocompresseur.

Ensuite, attention, selon le modèle de véhicule, ces moteurs sont disponibles en version transversale ou longitudinale. Les travaux à effectuer sur certains véhicules seront de ce fait peut être plus compliqués que sur d’autres (Distribution, Turbo …)

À partir de la génération EA888 gen3B, seules les versions 2.0 litres restent en production.

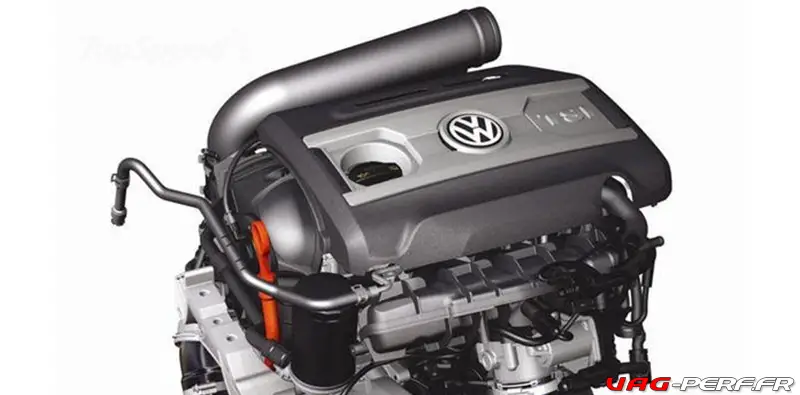

Dans le cas du moteur EA888 Gen2, beaucoup de choses restent inchangées par rapport à la génération EA888 Gen1 :

  • Le bloc-cylindres, en fonte grise (GJL 250 – désignation selon la norme 2006, l’ancienne désignation GG 25), est fabriqué selon le schéma « closed-deck » (le soi-disant closed-deck, où les cylindres sont reliés par une plaque monolithique sur le plan de jonction de la culasse) déjà utilisé sur les moteurs FSI précédents.
  • Par rapport au 2.0 TFSI (EA113), le bloc ne conserve que les buses de refroidissement des pistons à huile et la distance entre les axes des cylindres (88 mm), de sorte qu’il peut être monté aussi bien longitudinalement que transversalement.
  • Le bloc moteur est recouvert d’une tête en aluminium à 16 soupapes avec deux arbres à cames.
  • Les diamètres des soupapes sont de 34 mm à l’admission et de 28 mm à l’échappement, avec un diamètre de tige de soupape de 6 mm.
  • L’arbre d’admission est équipé d’un phasage. Les arbres à cames sont entraînés par la chaîne de distribution.
  • L’injection directe de carburant est utilisée ici et le moteur fonctionne avec un mélange homogène.
  • Un collecteur à géométrie variable est utilisé pour l’admission et des volets de turbulence sont montés. Contrairement au 2.0 FSI de la famille EA113, de nouveaux injecteurs à 6 buses sont utilisés.
  • Le passage à la deuxième génération de la famille de moteurs EA888 gen2 a lieu en 2008, et cette mise à niveau s’accompagne des problèmes les plus connus de ces moteurs – consommation d’huile, étirement de la chaîne de distribution et encrassement excessif des soupapes d’admission.

Dans cette deuxième génération (GEN2) de la famille EA888, des changements majeurs affectent le groupe de pistons, à savoir :

  • le diamètre des tourillons principaux a été réduit de 58 mm à 52 mm
  • des pistons révisés ont été montés (*mauvaise décision)
  • des segments de piston plus fins ont été montés avec de minuscules trous sur les anneaux d’usure (*très mauvaise solution) ;
  • une technologie de rodage différente a été utilisée
  • une pompe à huile réglable a été installée
  • une nouvelle pompe à vide Ixetic a été installée
  • la conduite d’alimentation en carburant a été remplacée (joint)
  • une nouvelle tringlerie de régulation du turbocompresseur, similaire à celle de l’EA113, a été installée

Le moteur de 2.0 TSI a également subi d’autres modifications :

  • une pompe à carburant haute pression Hitachi différente (génération I) a été installée
  • un nouveau capteur de débit massique a été installé
  • Le système Audi valvelift (AVS) a été mis en place

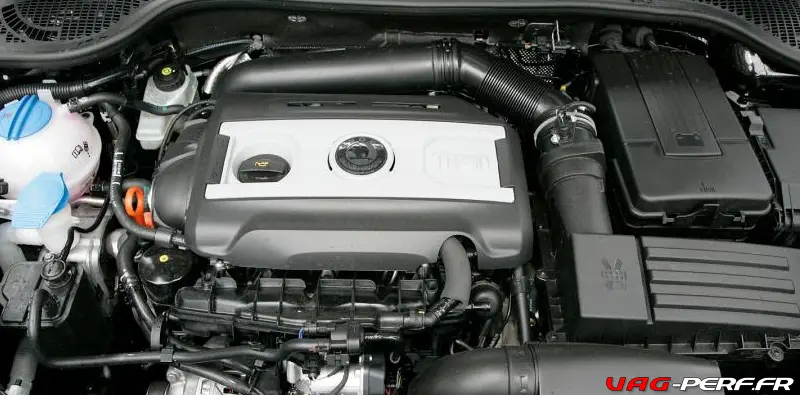

Les numéros de moteur CDAA, CDAB, CDHA, CDHB sont situés à l’avant du bloc moteur, ou encore sur la culasse.

Caractéristiques générales 1.8 TSI (EA888 gen2) – CDAA, CDAB

Lettres-repères CDAA CDAB
Fabrication à partir de
Golf 2004 ►
Eos
Tiguan
Scirocco
Passat 2006► 10.09 ► 10.09 ►
CC 10.09 ► 10.09 ►
Golf 2009 ► 05.09 ►
Valeurs limites d’échappement EU 5 EU 4
Cylindrée l 1,8 1,8
Puissance kW à 1 tr/min 118/4500 112/5000
Couple Nm à 1 tr/min 250/1500 250/1500
Alésage Ø mm 82,5 82,5
Course mm 84,1 84,1
Compression 9,6:1 9,6:1
RON 95 1) 95 1)
Système d’injection, allumage FSI FSI
Ordre d’allumage
1-3-4-2 1-3-4-2
Suralimentation Turbocompresseur
Turbocompresseur
Distribution variable oui oui
Injection d’air secondaire non non
Soupapes par cylindre 4 4
Régulation de la pression d’huile oui oui



Les soucis de consommation d’huile sur les moteurs 1.8 TSI (EA888 gen2) – CDAA, CDAB, CDHA, CDHB

Contrairement à la première génération (avant 05.2008), le groupe de pistons / segments des moteurs 1.8 TSI EA888 gen2 a subi quelques changements que l’on peut qualifier de regrettables.

Si vous fréquentez les forums spécialisés, vous avez surement entendu parler de surconsommation d’huile et des soucis qui y sont directement liés.

En effet ces changements s’accompagnent des problèmes les plus connus de ces moteurs : consommation d’huile élevée, étirement de la chaîne de distribution et dépôts excessifs sur les soupapes dans le collecteur d’admission.

Tous ces problèmes sont le résultat (ou conséquences, appelez cela comme vous le voulez) d’améliorations apportées à ce moteur, c’est pourquoi si vous changez le piston pour un EA888 gen2, l’option la plus simple est de mettre les pistons du EA888 gen1 correspondant et vous ne serez plus gêné par l’huile, bien qu’idéalement vous devriez mettre les pistons et les bielles de la 4ème révision.

Vous trouverez ci-dessous toutes les versions de pistons qui ont été montées directement en usine sur le 1.8 TSI gen2 de 152 et 160cv.

Version à piston Diamètre marque
en bas
piston
Hauteur
1ère comp.
anneaux
Hauteur
2e comp.
anneaux
Hauteur m/c
anneaux
Note et commentaires

avant le numéro de moteur CDA 221245 en conditions de production, le premier et le plus malheureux des pistons du moteur 1.8 TSI CDA a été monté

06H 107 065 BS

82.465mm​
AF
1,0 mm​
1,2 mm​
1,5 mm​
Les trous d’évacuation de l’huile par le segment d’huile sont très étroits et de forme circulaire. Par conséquent, ces trous se cokéfient très rapidement et l’huile n’est pas correctement évacuée des parois du cylindre.

Il est recommandé de remplacer ce type de piston par un piston du moteur BZB – 06H 107 065 BK dans les conditions de service.

à partir du numéro de moteur CDA 221245

jusqu’au numéro de moteur CDA 264264, la deuxième version du piston a été utilisée dans la production.

Moteur 1.8 TSI CDA

06H 107 065 CP

82.435mm​
BM
1,0mm​
1,2mm​
2,0mm​
Le drainage des segments d’huile du piston présente également des trous, mais d’un diamètre plus important, et la conception de la tête de bielle supérieure a également été modifiée, sans douille et avec un diamètre d’axe de piston de 23 mm contre 21 mm pour les pistons précédents.

Ainsi, jusqu’au numéro de moteur 221245, si les pistons sont remplacés par de nouveaux pistons, les bielles doivent être remplacées en plus des pistons.

à partir du numéro de moteur CDA 264264

jusqu’au numéro de moteur CDA 482228, une troisième version du piston est utilisée en production.

Moteur 1.8 TSI CDA

06H 107 065 DF

82.435 mm​
BN
1,2 mm​
1,2 mm​
2,0 mm​
Les pistons sont similaires aux précédents, mais ont un premier segment de compression plus épais.

à partir du numéro de moteur CDA 482228, la quatrième et dernière version du piston est actuellement en production

Moteur 1.8 TSI CDA

06H 107 065 DL

82.435 mm​
BS
1,2 mm​
1,2 mm​
2,0 mmм​
La conception du piston reste inchangée, mais il est désormais équipé du segment de compression en trois parties le plus efficace.

Le segment d’usure, tout en permettant une consommation d’huile plus élevée, assure une meilleure lubrification du cylindre, du piston et des segments de compression. Ainsi, avec ces pistons, l’usure des pistons eux-mêmes et des parois du cylindre a été réduite au minimum.



Pour plus d’informations sur le développement des pistons du moteur 1.8 TSI EA888 gen1/gen2 et l’apparition des dépots d’huile brulée, veuillez vous référer à l’article : Comparaison des pistons du moteur 1.8 TSI EA888 gen2 CDA et identification des problèmes de reflux d’huile (en ligne prochainement sur les site)

Ce qu’il faut retenir sur cette partie, c’est que quatre modifications ont été apportées en usine sur ce moteur 1.8 TSI GEN2, mais le moteur est resté le plus longtemps sur la ligne de production dans la modification CDAB sous le capot de la Skoda Yeti (5L)  et ce, jusqu’en 2017

Répartition par véhicules et affectations des moteurs 1.8 TSI EA888 GEN2

Voyons maintenant quels sont les véhicules ayant été équipés du moteur 1.8 TSI et de ses différentes versions.

Ce tableau présente la répartition, par code moteur.

Code moteur / Norme Puissance Années Informations particulières Véhicules

CDAA

Euro5​

160 л.с.​

05.2008 –

12.2017​

Modification initiale de base

Moteur 1.8 TSI EA888 gen2

avec unité de déphasage unique

pour montage transversal

conforme à la norme Euro 5

160 ch (118 kW) à 4 500-6 200 tr/min

250 Nm à 1 500-4 500 tr/min.

  • Audi A3 (8P) 1.8 TFSI (07.2008 – 08.2012)
  • Audi A3 sportback (8P) 1.8 TFSI (07.2008 – 03.2013)
  • Audi A3 cabriolet (8P) 1.8 TFSI (07.2008 – 05.2013)
  • Audi TT (8J) 1.8 TFSI (06.2008 – 06.2014)
  • Audi TT cabriolet (8J) 1.8 TFSI (06.2008 – 06.2014)
  • SEAT Leon II (1P) 1.8 TFSI (06.2008 – 12.2012)
  • SEAT Toledo III (5P) 1.8 TFSI (06.2008 – 05.2009)
  • SEAT Altea (5P) 1.8 TFSI (2009 – 2015)
  • Skoda Octavia A5 combi (1Z) 1.8 TSI (11.2008 – 02.2013)
  • Skoda Superb 2 (3T) 1.8 TSI (11.2008 – 05.2015)
  • Skoda Superb 2 combi (3T) 1.8 TSI (10.2009 – 05.2015)
  • Skoda Yeti (5L) 1.8 TSI (05.2009 – 12.2017)
  • VW Golf 6 (5K) 1.8 TSI (06.2009 – 01.2011)
  • VW Passat B6 1.8 TSI (11.2008 – 07.2010)
  • VW Passat B6 variant 1.8 TSI (11.2008 – 10.2011)
  • VW Passat B7 1.8 TSI (08.2010 – 02.2014)
  • VW Passat B7 variant 1.8 TSI (10.2011 – 02.2014)
  • VW Passat СС B6 1.8 TSI (06.2008 – 01.2012)
  • VW СС B7 1.8 TSI (11.2011 – 12.2016)

CDAB

Euro5​

152 л.с.​

05.2008 –

12.2017​

Modification du CDAA avec un micrologiciel différent

et avec une puissance réduite de 152 ch

avec une unité de mise en phase

monté transversalement

conforme à la norme Euro 5

152 ch (112 kW) à 4 300-6 200 tr/min

250 Nm à 1500-4200 tr/min.

  • Skoda Octavia A5 (1Z) 1.8 TSI (03.2009 – 06.2013)
  • Skoda Octavia A5 combi (1Z) 1.8 TSI (03.2009 – 06.2013)
  • Skoda Octavia A5 scout (1Z) 1.8 TSI (03.2009 – 02.2013)
  • Skoda Superb 2 (3T) 1.8 TSI (03.2009 – 05.2015)
  • Skoda Superb 2 combi (3T) 1.8 TSI (10.2009 – 05.2015)
  • Skoda Yeti (5L) 1.8 TSI (11.2009 – 12.2017)
  • VW Passat B6 1.8 TSI (11.2009 – 07.2010)
  • VW Passat B6 variant 1.8 TSI (11.2009 – 11.2010)
  • VW Passat B7 1.8 TSI (02.2011 – 12.2014)
  • VW Passat B7 variant 1.8 TSI (02.2011 – 12.2014)
  • VW Passat B7 alltrack 1.8 TSI (01.2012 – 12.2014)
  • VW Passat СС B6 1.8 TSI (11.2008 – 05.2010)
  • VW СС B7 1.8 TSI (11.2011 – 12.2016)

CDHB

Euro5​

160 л.с.​
06.2008 – 03.2012​

CDAA analogique

avec déphaseur simple

pour montage longitudinal sur Audi

conforme à la norme Euro 5

160 ch (118 kW) à 4 500-6 200 tr/min

250 Nm à 1 500-4 500 tr/min.

  • Audi A4 (8K,B8) 1.8 TFSI (09.2008 – 03.2012)
  • Audi A4 avant (8K,B8) 1.8 TFSI (09.2008 – 03.2012)
  • Audi A5 (8T,B8) 1.8 TFSI (05.2009 – 09.2011)
  • Audi A5 sportback (8T,B8) 1.8 TFSI (11.2009 – 09.2011)
  • Audi A5 cabriolet (8F,B8) 1.8 TFSI (09.2009 – 03.2012)
  • SEAT Exeo 1.8 TSI (05.2010 – 05.2013)
  • SEAT Exeo ST 1.8 TSI (05.2010 – 05.2013)

CDHA

Euro5​

120 л.с.​

09.2008 –

12.2015​

Modification du CDHB

avec jusqu’à 120 ch de puissance en moins

avec une unité de mise en phase

pour montage longitudinal sur Audi

conforme à la norme Euro 5

120 ch (88 kW) à 3 620-6 200 tr/min

230 Nm entre 1 500 et 3 650 tr/min.

  • Audi A4 (8K,B8) 1.8 TFSI (09.2008 – 12.2015)
  • Audi A4 avant (8K,B8) 1.8 TFSI (09.2008 – 12.2015)
  • SEAT Exeo 1.8 TSI (09.2010 – 05.2013)
  • SEAT Exeo ST 1.8 TSI (09.2010 – 05.2013)






2. Caractéristiques techniques principales des moteurs 1.8 TSI EA888 gen2 (120, 152 et 160 ch)

Production Volkswagen Plant (Wolfsburg)
Années de production 05.2008 – 12.2017
Matériau du bloc-cylindres (GJL 250)
Type 4 cylindres en ligne (R4), 16 soupapes (4 soupapes par cylindre)
Course du piston 84,2 mm
Diamètre du cylindre 82,5 mm
Degré de compression 9,6
Cylindrée du moteur 1 798 cc
Turbo KKK K03
Pression de suralimentation absolue Jusqu’à 1,6 bar
Surpression Jusqu’à 0,6 bar
Déphaseur sur l’arbre à cames d’admission
Poids en Kgs 144
Gestion moteur Bosch Motronic MED 17.5.
Carburant Essence sans plomb RON-95 (pour l’Europe)
Norme EURO 5
Consommation admises
Skoda Octavia A5)
ville – 9,1 l/100 km
autoroute – 5,4 l/100 km
combiné – 6,6 l/100 km
Huiles recommandées VAG LongLife III 5W-30 – Remplacement (до 12.2019)
Castrol (G 052 195 M2 (1л) / G 052 195 M4 ()) (Norme VW: VW 504 00 / 507 00)
VAG LongLife III 0W-30 – Remplacement (до 12.2019)
Castrol (G 052 545 M2 (1л) / G 052 545 M4 ()) (Norme VW: VW 504 00 / 507 00)VAG LongLife III FE 0W-30 – Remplacement (c 2020)
Shell (G S55 545 M2 (1л) / G S55 545 M4 ()) (Norme VW: VW 504 00 / 507 00)
Lukoil (G R52 195 M2 (1л) / G R52 195 M4 ()) (Norme VW: VW 504 00 / 507 00)VAG Special Plus 5W-40 (до 11.2018)
Castrol (G 052 167 M2 (1л) / G 052 167 M4 ()) (Norme VW: VW 502 00 / 505 00 / 505 01)
VAG Special G 5W-40 (c 11.2018 до 12.2019)
Castrol (G 052 502 M2 (1л) / G 052 502 M4 ()) (Norme VW: VW 502 00 / 505 00)VAG Special G 5W-40 – (c 2020)
Shell (G S55 502 M2 (1л) / G S55 502 M4 ()) (Norme VW: VW 502 00 / 505 00)
Lukoil (G R52 502 M2 (1л) / G R52 502 M4 ()) (Norme VW: VW 502 00 / 505 00)VAG Special C 0W-30 (c 11.2018 до 12.2019)
Castrol (G 055 167 M2 (1л) / G 055 167 M4 ()) (Norme VW: VW 502 00 / 505 00)
VAG Special C 0W-30 – (c 2020)
Lukoil (G R55 167 M2 (1л) / G R55 167 M4 ()) (Norme VW: VW 502 00 / 505 00)
Capacité du carter d’huile 4,6 л
Consommation d’huile (autorisée) jusqu’à 0,5 l par 1000 km (en usine),
Mais un très bon moteur ne devrait pas consommer plus de 0,1 litre par 1000 km en mode standard.
Périodicité de vidange recommandées Programme d’usine avec intervalle de changement flexible QI6 – tous les 30 000 km / 24 mois (Europe)
Intervalle d’usine QI4 – tous les 15 000 km / 12 mois (Russie)
(En Russie, il est recommandé d’effectuer une vidange intermédiaire tous les 7 500 km selon QI2)
Liquide de refroidissement du moteur
(plus d’informations sur
antigel d’origine VAG)
TL 774-G (G12++) – vérifiez ce qui est écrit sur le vase d’expansion, s’il est indiqué G12, vous utilisez le G12++, continuez à l’utiliser ou passez au G12evo plus avancé.

TL 774-J (G13) – regardez ce qui est écrit sur le vase d’expansion, s’il est indiqué G13, vérifiez s’il y a une cartouche de silicate, s’il est indiqué mit silikat, changez pour un vase normal sans cartouche et passez au G12evo (plus d’informations sur la cartouche de silicate et l’antigel G13).

TL 774-L (G12evo) – à remplacer pour tous les moteurs à partir de 2019

Volume de liquide de refroidissement dans le moteur dépend du modèle spécifique du véhicule (par exemple Skoda Yeti 1.8 TSI 4×4 – 8,6 litres).
Périodicité de remplacement pour le liquide de refroidissement Selon le calendrier de durée de vie du fabricant (pour ne pas s’occuper de l’élimination), tous les 500 000 km / 10 ans (mais d’après l’expérience de l’analyse du vieillissement du fluide, il est recommandé de le faire tous les 150 000 km ou 5 ans).
Vérifier l’état du liquide de refroidissement tous les 30 000 km ou tous les 2 ans.



Les Principaux problèmes et inconvénients des moteurs 1.8 TSI de la famille EA888 gen2



Bruits et son métallique de la chaine de distribution

Ces bruits sont dus au fait que les moteurs Volkswagen 1.8 TSI (CDAA, CDAB, CDHA, CDHB) ont souvent une chaîne de distribution détendue, ce qui se produit après environ 100 000 km.

Si rien n’est fait, le risque que la chaîne saute et plie les soupapes reste tout simplement inévitable.

Encore une fois : une chaine de distribution n’est pas un élément à vie pour un moteur.

Et, on rajoutera, encore une fois, qu’un tendeur, lui aussi, n’est pas un élément prévu pour toute la vie d’un moteur

Saut de la chaîne de distribution

Le problème survient lorsque la voiture est laissée sur une pente et à l’envers. La chaîne saute au moment du démarrage, car la pression sur le tendeur est alors nulle.

Le problème a été résolu en 2010 par le remplacement du tendeur et de la chaîne de distribution, mais malgré ce changement, le problème peut encore se produire, bien que beaucoup moins fréquemment.

On retrouve un phénomène très proche sur la version 2.0 TSI EA888 GEN2, pour laquelle le tendeur a aussi été corrigé.

Ce problème est dû à une erreur de calcul lors de la conception du tendeur de la chaîne de distribution et il n’y a pas eu spécialement de rappel de la part du constructeur !

Le tendeur fonctionne non seulement en fonction de la pression de l’huile dans le système, mais il est également doté d’un ressort qui maintient la chaîne en place jusqu’à ce que la pression ne soit plus suffisante.

En général, ce mécanisme ne fonctionne pas toujours et le tendeur cède parfois. En règle générale, cela se produit lorsque le moteur est froid, juste au moment où la pression d’huile est insuffisante. La chaîne se détache et glisse sur les arbres. Et là encore, des variations sont possibles. Si le moteur a de la chance, il a dépassé d’une dent et les soupapes sont intactes. Si la chaîne a perdu trois dents ou plus, les soupapes rencontrent les pistons. Il est nécessaire d’installer un tendeur modifié.

Il est généralement suggéré de remplacer en plus le couvercle inférieur de la chaîne de distribution. En effet, lorsque ce couvercle inférieur de la chaîne est retiré, il est très bien collé au bloc grâce au mastic d’étanchéité d’usine. On a beau essayer, on ne peut pas l’enlever sans le déformer. Il se plie très facilement, car il est fait de tôle ordinaire et non de fonte d’aluminium. Vous aurez beau le redresser par la suite, il ne le deviendra pas. En principe, on pourrait y appliquer un produit d’étanchéité et tout irait bien. Mais avec le temps, le bouchon commence à fuir – après la garantie.

Ralenti irrégulier et sursauts de régime moteur (possibilité d’erreur P2015)

Ce phénomène est souvent causé par l’encrassement des soupapes et s’explique par l’injection directe de carburant. Le carburant entre directement dans la chambre de combustion et les soupapes et le collecteur d’admission sont encrassés par les produits de combustion provenant du système PCV.

Comprenez ici que les soupapes du collecteur d’admission ne sont pas rincées par le carburant. Dans la version EA888 GEN3 ou encore dans la version GEN4, un certain nombre d’injecteurs MPI ont été ajoutés à l’injection directe pour résoudre ce problème.

Tous les moteurs GEN3 et GEN4 ne sont pas équipés de la Bi Injection (-MPI-), mais on relève bien moins de soucis sur ces dernières versions. De plus, les injecteurs MPI peuvent facilement être remplacés par des plus performants.

Mais dans le cas des EA888 gen1 et gen2, il faut démonter l’admission tous les 60 000 km, tout vérifier et nettoyer à la fois le collecteur d’admission et les soupapes de l’encrassement. Si l’on ne nettoie pas le collecteur d’admission, les soupapes à tourbillon vont poser des problèmes et, avec le temps, elles s’encrassent tellement que leur axe de rotation se brise. Par conséquent, la cause des révolutions flottantes peut être soit des dépôts sur les soupapes et l’admission, soit des volets de tourbillon bloqués ou cassés.

Problème de séparateur d’huile (PCV VALVE) et augmentation de la consommation d’huile

Selon les directives apportées par le groupe VAG et suivant quelques notes internes, la consommation ne doit pas dépasser 0,5 litre par millier de kilomètres, mais si la consommation des EA888 de première et deuxième générations commence à dépasser les directives de l’usine, la première chose à vérifier est le séparateur d’huile !

Il pourrait être à l’origine de l’augmentation de la consommation d’huile. Le problème a été traité et environ 4 révisions pour chaque type de séparateur d’huile ont déjà été publiées. Pour le 1.8 TSI, la dernière révision du séparateur d’huile porte le numéro

Voici une des références pour le séparateur d’huile :06H 103 495 AH.

Aperçu Produit Prix

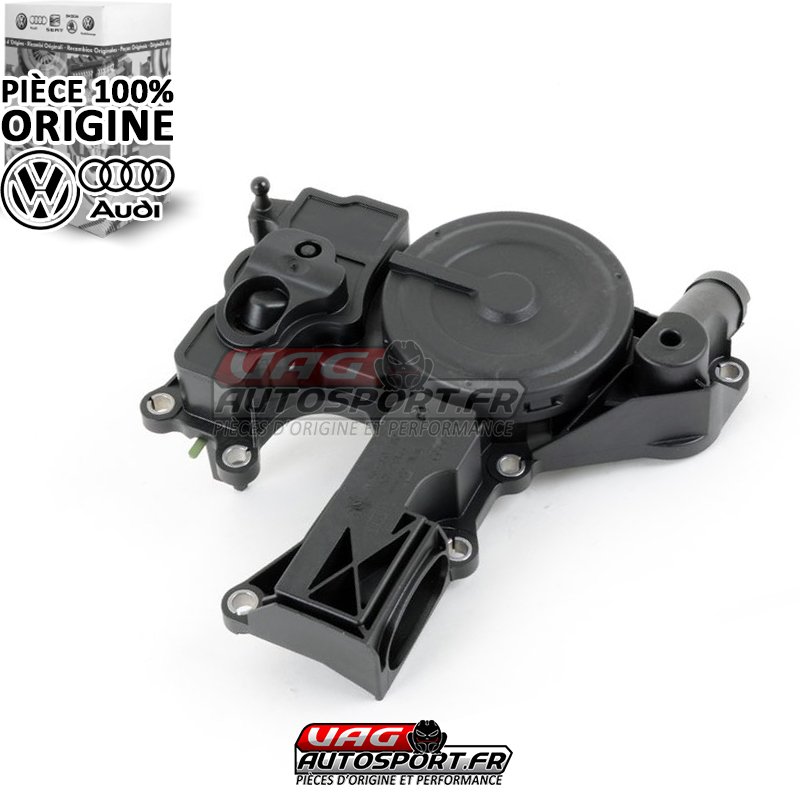

PCV Valve (séparateur d’huile)- 06H103495AH – 1.8 TSI & 2.0 TSI EA888.2 – Pièce 100% origine Volkswagen / Audi PCV Valve (séparateur d’huile)- 06H103495AH – 1.8 TSI & 2.0 TSI EA888.2 – Pièce 100% origine Volkswagen / Audi 129,00 EUR

« Accélération » du moteur avec un bruit de sifflement (grincement)

Curieusement, ce problème est plus souvent causé par un séparateur d’huile, ou plutôt par un diaphragme déchiré, que par un séparateur d’huile proprement dit, avec un défaut d’allumage fonctionnant de manière aléatoire dans tous les cylindres.

Ce type de palpitations peut également s’accompagner de grincements ou de sifflements : le clapet à membrane siffle et le presse-étoupe du vilebrequin commence à aspirer de l’air dans le collecteur par l’intermédiaire du système ECG : c’est dire à quel point les choses sont compliquées et erronées.

Il est facile de diagnostiquer une rupture de membrane : il y a un trou sur le côté du bouchon du séparateur d’huile. Si, lorsque le moteur tourne, de l’air est constamment aspiré par ce trou, cela signifie que le diaphragme a perdu son étanchéité (éclatement). En conséquence, déconnectez également une branche allant du séparateur d’huile au collecteur d’admission et bouchez-la avec un doigt du côté de la branche du collecteur d’admission. Si le moteur s’arrête de tourner, remplacez le diaphragme. Il existe un autre signe : le bouchon de remplissage d’huile est aspiré lorsque le moteur tourne, à tel point qu’il est presque impossible de l’ouvrir.

Le problème de cette défaillance est qu’un diaphragme déchiré entraîne l’aspiration incontrôlée des gaz du carter dans le collecteur et provoque une dépression massive dans le carter (c’est pourquoi le bouchon de remplissage d’huile ne s’ouvre pas). Cette pression négative peut entraîner le retour des joints d’huile du vilebrequin vers l’intérieur (je pense que tout le monde comprend le risque).

Il est nécessaire de changer une membrane préventivement une fois tous les 100 000 km, grâce au fait que cela se fait très simplement, et coûte
une nouvelle membrane renforcée environ 900 roubles. La nouvelle membrane est renforcée et durera plus longtemps que les membranes des premières révisions.

Le moteur tourne bruyamment, s’accélère et donne des à-coups pendant 30 à 40 secondes après le démarrage

Pour faciliter le remplacement du filtre à huile, sur les moteurs 1.8 TSI EA888 Gen2, le filtre lui-même est situé sur le dessus du moteur. À l’intérieur, sous le filtre à huile, se trouve un tube avec un clapet anti-retour qui empêche l’huile de s’écouler dans le carter lorsque le filtre est installé et, inversement, lorsque le filtre est dévissé pour être remplacé, permet à l’huile de s’écouler du filtre dans le carter.

Sur ce manchon se trouvent donc des bagues d’étanchéité qui, avec le temps, perdent leur forme et leur étanchéité sous l’effet des températures élevées et des composants de l’huile.

Par conséquent, l’huile du filtre s’échappe à travers eux dans le carter, et le système de lubrification lui-même commence à faire des siennes et à faire osciller le moteur. Lorsque la pression dans le système de lubrification se stabilise (les déphaseurs commencent à fonctionner normalement, etc.), le moteur se calme.

Ici, il suffit de remplacer la bague.

Référence ETKA : 06J 115 679 E

Défaillance des bobines d’allumage (en plus des bougies)

La défaillance des bobines d’allumage n’est pas un problème pour ce moteur en particulier, car elles peuvent rendre l’âme sur n’importe quel moteur si les bougies d’allumage ne sont pas changées à temps. Cependant, c’est sur les moteurs de la famille EA888 que les bobines d’allumage sont particulièrement sensibles et qu’il est essentiel de changer les bougies d’allumage à temps.

On le dit assez souvent sur le blog, mais des bobines ne sont pas des pièces à prendre à la légère.

Sur ces moteurs, les bougies doivent être remplacées tous les 30 000 km maximum, car ce sont les bougies qui provoquent la défaillance de la bobine qui doit être remplacée rapidement ! Les bougies étant défaillantes, la bobine ne parvient alors plus à faire son travail, et on abîme la bobine.

L’érosion des électrodes des bougies d’allumage augmente l’écartement des bougies, ce qui accroît la tension de claquage et la charge de la bobine d’allumage, qui tombe alors en panne.

Les bobines défectueuses ne peuvent être que remplacées. Installez des bobines d’origine ou encore en NGK d’AUDI R8, elles sont bon marché et durent facilement 100 000kms si vous prenez soin des bougies ! Un changement régulier des bougies d’allumage prolonge la durée de vie des bobines, il est donc plus économique de changer les bougies à temps.

Convertisseur catalytique bouché

Il arrive que le catalyseur se bouche à cause d’une mauvaise essence, sans pour autant brûler. Curieusement, il n’y a pas de catalyseur défectueux. Il y a une erreur dans le système de suralimentation.

C’est compréhensible : les gaz d’échappement n’ont nulle part où aller. Dans ce cas, la première vérification, et la plus simple, se fait lorsque la voiture est à l’arrêt. Lorsque le moteur tourne au ralenti, appuyez fortement sur la pédale d’accélérateur.

La tige de la soupape de décharge (WG) de la turbine doit alors se déplacer brusquement d’avant en arrière. Elle n’est pas visible, mais vous pouvez la voir d’en haut si vous la regardez de près.

Si le cône catalytique est obstrué, la tige bouge à peine ou ne bouge pas du tout. Ce phénomène se produit également lorsque le tuyau d’air reliant la turbine à l’accélérateur est desserré. Dans ce cas, le bruit de la fuite est perceptible.

Si le mouvement de la tige de la WG n’inspire pas confiance, le contrôle suivant est visuel. Dévissez la première sonde lambda. L’état du nid d’abeille du convertisseur catalytique peut être vu à travers l’ouverture créée par le retrait de la sonde lambda.

Si vous disposez d’un endoscope, il vous sera très utile. Examinez le nid d’abeilles et, s’il est bouché et fondu, dites bonjour à la station-service.

Bruit métallique du moteur, vibration de la tige de la WG

Voici encore un autre problème connu et pour lequel VW a même créé un bulletin d’information.

Un clips a été développé afin de corriger le soucis. Il s’installe sur la tige de la WATEGATE, permettant d’éviter les vibrations de celle ci.

Aperçu Produit Prix

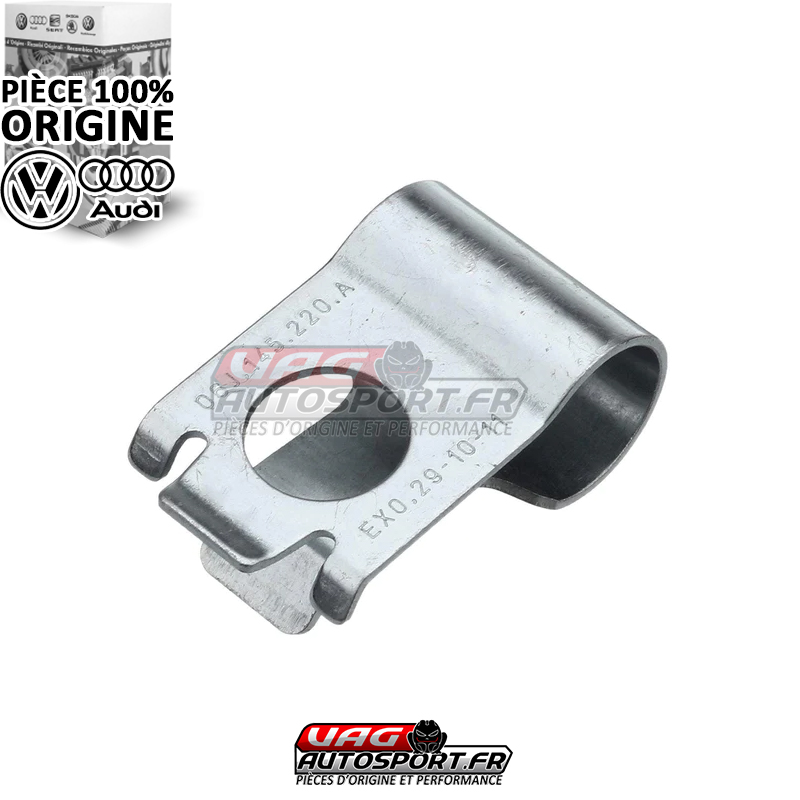

Clip de Wastegate – 1.8 et 2.0 TSI EA888 GEN2 – Pièce 100% origine Volkswagen / Audi Clip de Wastegate – 1.8 et 2.0 TSI EA888 GEN2 – Pièce 100% origine Volkswagen / Audi 35,00 EUR



Durée de vie du moteur de la famille EA888 gen2 1.8 TSI (120cv/ 152cv/160cv)

Le principal problème de ces moteurs réside dans l’ensemble mobile (pistons / bielles …)

L’idéal est d’acheter une voiture dont les moteurs ont subi toutes les révisions du piston et sont équipés de la 4em version, ou des moteurs qui ont été reconstruits et sur lesquels un piston adéquat a été installés.

Si le groupe de pistons a déjà été remplacé ou s’il s’agit du moteur de la dernière révision, il ne faut pas en avoir peur, car c’est la même chose que pour les moteurs EA888 gen0/1, et ce ne sont pas les pires moteurs VAG 1.8 TSI, et leur cycle de vie dépasse 300 000kms, avec un entretien adéquat (huile de haute qualité, vidangée tous les 8 000kms, et nourri au SP98.


Fiche Entretien : 1.8 TSI EA888 GEN2 : huile, filtres, bougies et périodicités.

On prend les mêmes et on recommence, avec une nouvelle fiche dédiée pour l’entretien courant de votre moteur 1.8 TSI EA888 GEN2.

Attention, je reprend ici la structure des fiches entretien des autres moteurs du groupe VAG que vous pouvez retrouver sur le site.

Le tableau a été créé avec la liste des pièces pour l’entretien courant, croisé avec les informations dispensées en concession VW, ainsi que différents sites proposant de très bons conseils également.

Bien entendu : libre à vous d’anticiper ces points, qui pour moi, restent importants si on souhaite garder un moteur parfaitement entretenu.

Huile moteur
Intervalle de vidange d’huile Moteur 8000 kms !
Indice et normes d’huile moteur recommandé 5W40

Castrol (G 052 502 M2 (1л) / G 052 502 M4 ()) (Norme VW: VW 502 00 / 505 00)

V AG Special G 5W-40 – (c 2020)

Capacité du carter huile moteur en litres 4.6
Intervalle remplacement Filtre à Huile systématique, lors de la vidange !
Référence du Filtre à Huile 06J115403J
Filtre à Air
Intervalle re60 000kms 60 000kms
Référence du filtre à Air 1K0129620D
Bougies d’Allumage
Intervalle remplacement Bougies 60 000kms
Référence Bougies 06H905604
Bobines d’Allumage
Intervalle remplacement Bobines d’Allumage aucune préco constructeur, mais à partir de 100 000kms
Référence Bobines d’Allumage



Pour les personnes souhaitant commander en ligne, voici toutes les pièces en full origine VW ou encore quelques pièces 100% compatibles comme les bobines d’allumage.

Aperçu Produit Prix
Bobines d'allumage NGK Audi R8 pour VAG 2.0 TFSI EA113 - 2.0 TSI EA888 Bobines d'allumage NGK Audi R8 pour VAG 2.0 TFSI EA113 - 2.0 TSI EA888 39.00 EUR
Filtre à carburant origine AUDI – 6.6 bar – 2.5 TFSI TTRS 8J & RS3 8P – 1K0201051K Filtre à carburant origine AUDI – 6.6 bar – 2.5 TFSI TTRS 8J & RS3 8P – 1K0201051K 49,00 EUR

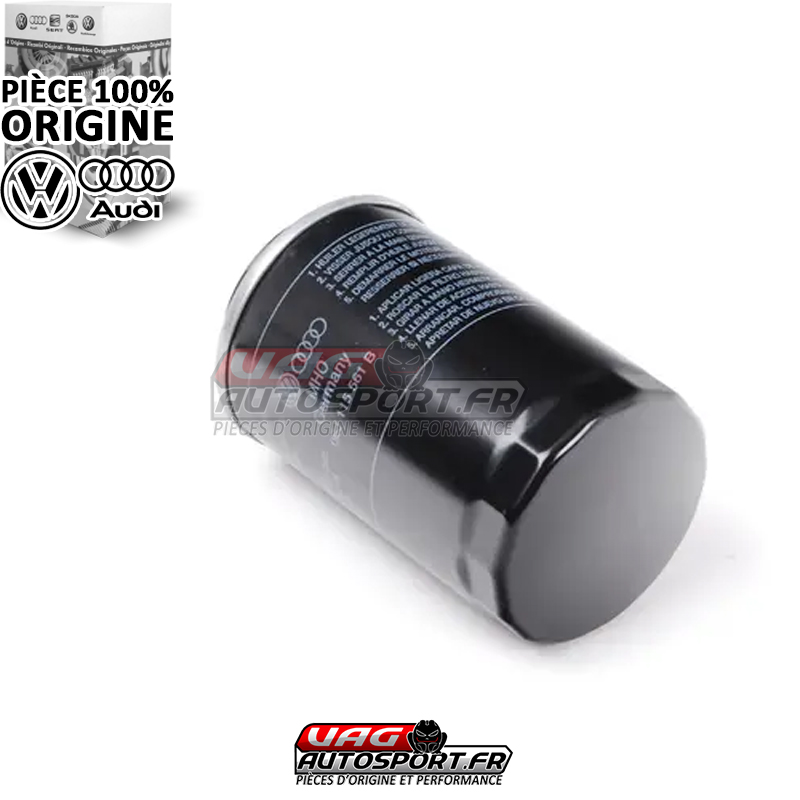

Filtre à huile origine VW/Audi – 1.8 TSI & 2.0 TSI / EA888.1 & EA888.2 – 06J115403Q Filtre à huile origine VW/Audi – 1.8 TSI & 2.0 TSI / EA888.1 & EA888.2 – 06J115403Q 24,50 EUR
PCV Valve (séparateur d’huile)- 06H103495AH – 1.8 TSI & 2.0 TSI EA888.2 – Pièce 100% origine Volkswagen / Audi PCV Valve (séparateur d’huile)- 06H103495AH – 1.8 TSI & 2.0 TSI EA888.2 – Pièce 100% origine Volkswagen / Audi 129,00 EUR
Clip de Wastegate – 1.8 et 2.0 TSI EA888 GEN2 – Pièce 100% origine Volkswagen / Audi Clip de Wastegate – 1.8 et 2.0 TSI EA888 GEN2 – Pièce 100% origine Volkswagen / Audi 35,00 EUR


Préparation moteur 1.8 TSI GEN2

Maintenant, voyons un peu ce qu’il est possible de faire en terme de préparation sur ce moteur 1.8 TSI GEN2.

Car il est bien entendu possible de faire quelques petite préparations assez sympa, avec l’installation du turbo K04 présent sur les moteurs EA113 par exemple (avec de l’adaptation mais ça se fait).

Moteur 1.8 TSI EA888 GEN2 : STAGE 1

Sur un moteur 1.8 TSI EA888.2 de 160cv, une reprogrammation moteur pourra procurer jusqu’à 210 / 220c et environ 340nm de couple !

Aucune pièce performance n’est nécessaire.

Simplement, les bougies doivent être récentes.

Il sera également judicieux de contrôler et de remplacer la Dump Valve si celle ci n’a jamais été remplacée .

Moteur 1.8 TSI EA888 GEN2 : STAGE 2

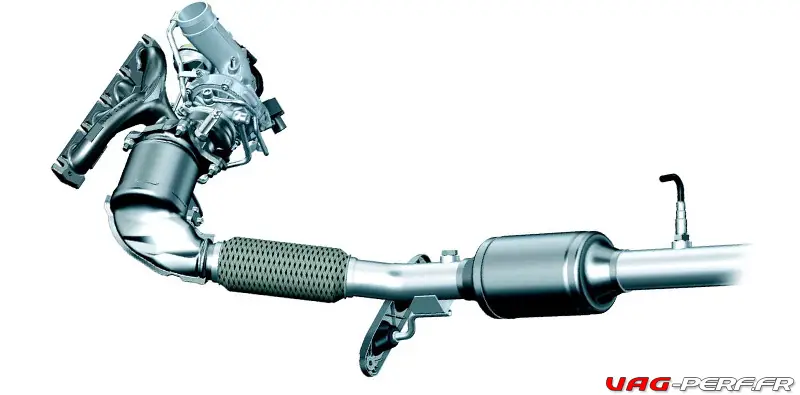

Pour le STAGE 2, on installera une descente de turbo avec cata sport ou décata, pour environ 250cv et 380nm de couple !

Un kit d’admission reste vivement recommandé afin de permettre au moteur d’obtenir plus d’air.

On installera également des bougies froides, comme les BKR8EIX.

Moteur 1.8 TSI EA888 GEN2 : STAGE 2 avec Turbo IHI de la VW GOLF 6 GTI

Ici, un peu plus de modifications sont nécessaires avec pour obtenir environ 280cv au SP98

  • Installation du Turbo IHI de la VW Golf 6 GTI 2.0 TSI qui s’installe facilement en lieu et place du turbo d’origine.
  • Descente de turbo avec décata
  • Intercooler gros volume.
  • Kit d’admission
  • Cale de Dump Valve GFB DV+



Moteur 1.8 TSI EA888 GEN2 : STAGE 3 avec turbo K04

Le moteur 1.8 TSI EA888 GEN2 tout comme le 2.0 TSI EA888 GEN2 peut recevoir un turbo K04, pour environ 330 / 350cv.

La marque APR a proposé par exemple un kit turbo K04 pour le 2.0 TSI qu’il est possible d’adapter. Attention toute fois, au couple potentiel à bas régime, il faudra le limiter pour éviter toute casse du moteur.

Bien entendu de l’adaptation est nécessaire afin qu’il puisse s’installer facilement, au niveau des différents périphériques (admission, outlet, dump)

Il en existe un grand nombre de kits prêts à être installés sur le marché de la pièce performance, comme chez TTE ou encore chez CTS TURBO.

Les pièces nécessaires pour ce STAGE 3 K04 sont  assez simples :

  • Descente de turbo décata
  • Kit d’admission
  • Intercooler
  • Avec l’ajout d’un kit d’injection eau/méthanol et d’un actuateur de WG amélioré (c’est-à-dire de Forge), d’autres gains de puissance peuvent être réalisés avec du SP98




Conclusion sur le moteur 1.8 TSI EA888 GEN2

Les ingénieurs du groupe VAG ont rapidement corrigé les soucis sur le moteur EA888 GEN1 et ont lancé la deuxième génération en 2008.

La version GEN2 du moteur 1.8TSI de la famille EA888 a été produite pendant un certain temps en même temps que la GEN2, mais la GEN2 est devenue la version la plus répandue pendant cette dite période..

Le moteur VAG 1.8 TSI EA888 GEN2 regroupe principalement les codes moteurs suivants : CDAA, CDHA et CDHB et il possède un petit potentiel en préparation ! Le moteur est équipé d’un nouveau vilebrequin en acier dont le diamètre des tourillons principaux a été réduit (de 58 mm à 52 mm).

De nouveaux pistons et segments de piston ont causé le problème majeur de la consommation d’huile. Tous les moteurs sont désormais équipés d’une pompe à huile variable. Pour le reste, il s’agit du même moteur GEN1 avec des changements mineurs dans les petits détails et le réglage côté ECU.

La production du 1.8TSI Gen3 s’est poursuivie jusqu’en 2015.




Pour aller plus loin




Une question ? Posez la dans les commentaires

Si vous avez une question, une suggestion ou encore juste pour dire merci, laissez un petit commentaire (votre adresse email reste privée).

Votre expérience avec ce bloc est également appréciée ! Alors laissez moi un commentaire si vous avez une remarque, si vous avez constaté un soucis récurant !

Poser une question, un commentaire

Votre adresse email restera privée

Ce site utilise Akismet pour réduire les indésirables. En savoir plus sur comment les données de vos commentaires sont utilisées.
