Cette page va vous présenter la liste complète des codes défaut, en français pour nos véhicules du groupe VAG (Volkswagen Audi). Nous allons également voir qu’il est possible de découper ce code défaut (code erreur EOBD) et de rapidement comprendre le type de panne. On a bien souvent besoin d’avoir la Liste des codes erreurs VAG (ou codes défaut) en Français VagCom / VCDS. Dans cet article est aussi présent un formulaire pour recevoir le PDF complet par email.

Dans un article précédent, nous avions également vu comment lire les codes OBD. Ici, nous allons compléter notre précédent article et nous allons aussi voir qu’est ce qu’un code défaut ? Comment peux t on lire un code défaut ? Quels sont les codes défaut les plus communs ?


Rappel des liens sur le Diagnotique OBD et les codes défaut

Afin que vous puissiez trouver toutes les informations pour effectuer votre diagnostique, voici quelques liens qui pourraient vous être utiles au sujet du câble VAGCOM, du logiciel VCDS et aussi de toutes les utilisations possibles (Diagnostique, utilisation …) :

  1. Présentation du VCDS
  2. Tutoriel Installation du VCDS

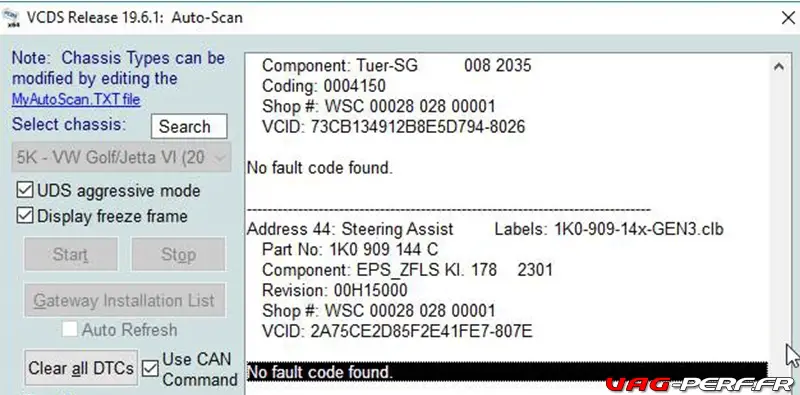

  3. L’AutoScan au VAGCOM : la lecture des codes défaut
  4. VCDS : comment faire une sauvegarde ?
  5. Comment contrôler la pression du turbo avec le VCDS et le câble VAGCOM ?
  6. VAGCOM : Comment effectuer les codes défaut ?
  7. La priorité des codes défaut au VCDS
  8. Logiciel VCDS et VAGCOM : les groupes de mesures importants pour le LOG
  9. Comment savoir si un injecteur fuit avec le VAGCOM sur un moteur TFSI
  10. La liste de base des codes défaut Volkswagen / Audi
  11. Voyant moteur et Code défaut : tout savoir sur le DIAG OBD
  12. Les voyants et témoins du tableau de bord de nots Véhicules du groupe Volkswagen / Audi
  13. La lecture des codes défaut avec le module ieGeek et le logiciel EOBD Facile


C’est quoi un code défaut ?

Qu’est ce qu’un code défaut ? Cette question est une très bonne entrée en matière et vous les avez surement déjà vu sur le site, à travers un tutoriel ou encore au sujet d’une pièce qui doit parfois être remplacée (PCV, Cam Follower, Collecteur d’échappement, bougies, pompe haute pression, Bobines …).

Un code défaut permet d’enregistrer un défaut ayant été constaté par l’un des calculateur présent sur votre véhicule. Ainsi, le calculateur moteur, celui de votre centralisation ou encore le module confort, lorsqu’il rencontre un soucis, enregistre le défaut sous forme de code.

Ce code, appelé FoutCode ou DTC en anglais peuvent être de différentes natures et nous allons les classer et les lister un peu plus bas, avec des codes VAG ainsi que des codes généraux, de type SAE.

On peut avoir un code défaut par exemple lorsqu’un voyant moteur est affiché. Je vous invite ici à lire l’article concernant les voyants moteurs et les codes défaut pour tout savoir.

Si vous voulez connaitre la signification de tous les voyants et témoins du tableau de bord, vous pouvez aussi lire cet article.

Aussi, vous pouvez avoir un code défaut mais il peut être totalement invisible à l’ordinateur de bord.

Suivant le type de défaut, on pourra également effacer un code défaut grâce au tutoriel avec le VAGCOM et le logiciel VCDS pour  effacer les codes défaut.


Comprendre un code défaut EOBD

Tous les codes EOBD peuvent présenter 2 caractères supplémentaires suivant le code de défaut principal pour indiquer le type de panne, par ex. P0058-XX, où ‘XX’ équivaut au code de types de panne.

Code EOBD Type de panne
“01 Pas d’informations concernant le type de panne
“02 Panne électrique générale
“03 Panne générale de signal
“04 Panne de signal de fréquence modulée (FM)/signal en modulation de phase
“05 Panne de système interne
“06 Panne de programmation du système
“07 Panne causée par une erreur d’algorithme
“08 Panne mécanique
“09 Panne de signal/message bus de données
“10 Panne de composant
11 Court-circuit sur la masse
12 Court-circuit sur le plus
13 Circuit ouvert
14 Circuit ouvert/court-circuit sur la masse
15 Circuit ouvert/court-circuit sur le plus
16 Tension du circuit inférieure au seuil
17 Tension du circuit supérieure au seuil
18 Courant du circuit inférieur au seuil
19 Courant du circuit supérieur au seuil
1A Résistance du circuit inférieure au seuil
1B Résistance du circuit supérieure au seuil
1C Tension du circuit hors des limites
1D Courant du circuit hors des limites
1E Résistance du circuit hors des limites
1F Circuit intermittent
21 Amplitude du signal inférieure au minimum
22 Amplitude du signal supérieure au maximum
23 Signal bloqué au niveau bas
24 Signal bloqué au niveau haut
25 Erreur de forme de signal/forme d’onde
26 Taux de variation de signal inférieur au seuil
27 Taux de variation de signal supérieur au seuil
28
Niveau de polarisation du signal hors des limites/erreur de réglage du niveau zéro
29 Signal invalide
2A Signal dans les limites mais peu plausible
2B Signaux intervertis
2F Signal irrégulier
31 Pas de signal
32 Durée d’impulsion du signal bas inférieure à la valeur minimum
33 Durée d’impulsion du signal bas supérieure à la valeur maximum
34 Durée d’impulsion du signal haut inférieure à la valeur minimum
35 Durée d’impulsion du signal haut supérieure à la valeur maximum
36 Fréquence du signal trop basse
37 Fréquence du signal trop haute
38 Fréquence du signal incorrecte
39 Le signal a trop peu d’impulsions
3A Le signal a trop d’impulsions
41 Erreur de total de contrôle dans une mémoire non-spécifiée
42 Panne dans une mémoire non-spécifiée
43 Panne dans une mémoire spécifique
44 Panne de mémoire données
45 Panne de mémoire contenant les instructions de programmation
46 Panne de mémoire paramètres/étalonnage
47 Panne du dispositif de surveillance/micro-régulateur sécurité
48 Panne du logiciel de surveillance
49 Panne électronique interne
4A Composant incorrect installé
4B Condition de surchauffe
51 Composant non programmé
52 Programme du composant non activé
53 Programme du composant déshabilité
54 Pas d’étalonnage
55 Système non configuré
56 Configuration invalide/incompatible
57 Composant logiciel invalide/incompatible
61 Erreur de calcul de signal
62 Erreur de comparaison de signal
63
Réponse non parvenue dans les délais (time out) protection circuit/composant
64 Erreur de plausibilité de signal
65 Trop peu de transitions/évènements de signal
66 Trop de transitions/évènements de signal
67 Signal incorrect après un évènement
68 Informations enregistrées concernant un évènement
71 Actuateur bloqué
72 Actuateur bloqué en position ouverte
73 Actuateur bloqué en position fermée
74 Réponse trop lente de l’actuateur
75 Position d’urgence non-atteignable
76 Position de montage incorrecte
77 Position requise non-atteignable
78 Alignement ou réglage incorrect
79 Panne de la tringlerie/des câbles de contrôle mécanique
7A Fuite de liquide ou défaillance de joint
7B Niveau de liquide bas
81 Séries de données invalides reçues
82
Signal valide reçu mais le compteur de séquences n’a pas été mis à jour/les valeurs du compteur sont incorrectes
83
Résultat incorrect du calcul des valeurs de contrôle des données de transfert
84 Signal inférieur aux limites permises
85 Signal supérieur aux limites permises
86 Signal invalide
87 Message non reçu
88 Bus de données désactivé
8F Signal irrégulier
91 Paramètres du composant hors des limites
92 Problème de performance/panne
93 Ne fonctionne pas
94 Activation impromptue d’un composant
95 Montage incorrect
96 Panne interne de composant
97
Un composant ou système ne fonctionne pas à cause d’une obstruction ou d’un blocage
98 Surchauffe au niveau d’un composant ou système
9A Conditions de fonctionnement d’un composant ou système



Les codes de types de panne sont plus souvent affichés à l’aide du matériel de diagnostic des fabricants et peuvent être utilisés conjointement avec tous les types de code EOBD (B, C, P et U).


Comment lire un code défaut ?

On peut lire un code défaut de 3 manières :

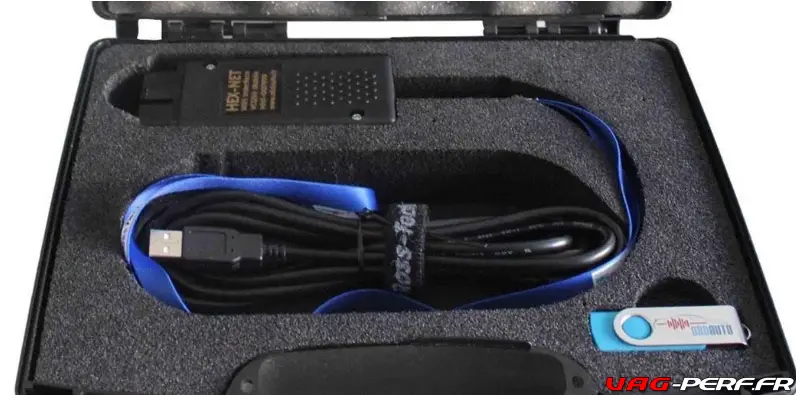

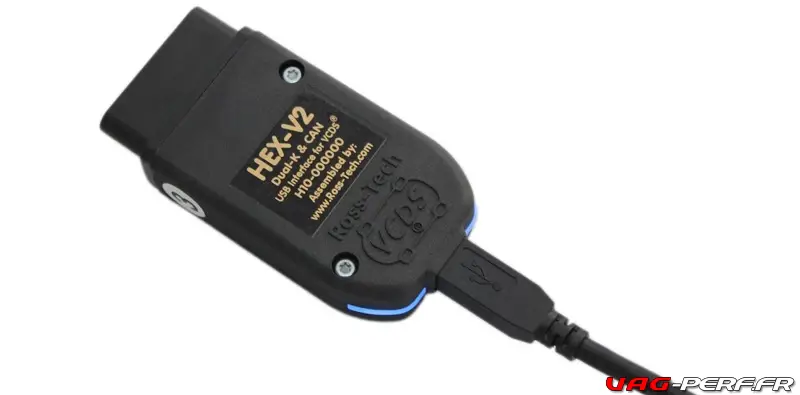

  • avec le câble VAGCOM et le logiciel VCDS
  • avec un module OBD et une application mobile comme EOBD Facile et le module IEGEEK
  • avec un lecteur de code défaut


Les Avantages du VCDS pour lire les codes défaut

Le VCDS vous offre la possibilité de lire vos codes défaut avec votre câble VAGCOM mais avec de grosses différences par rapport à un simple lecteur OBD.

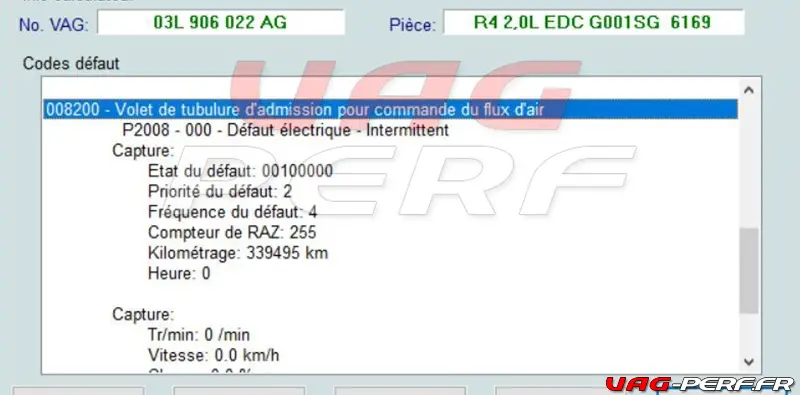

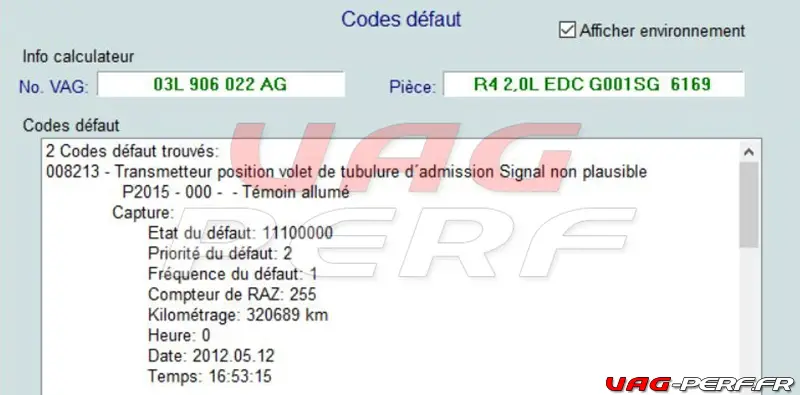

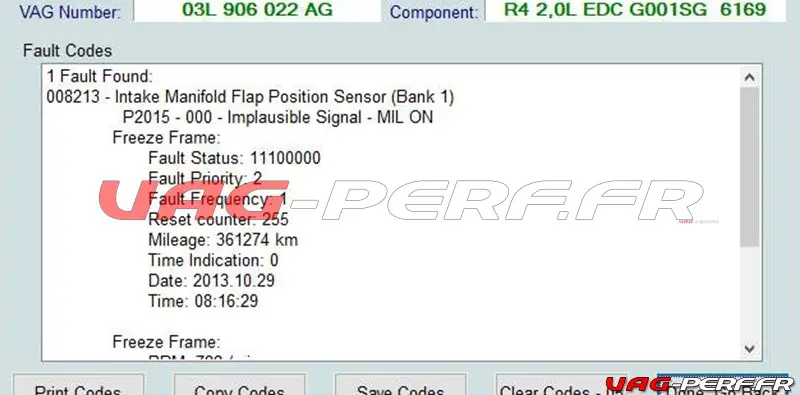

En effet, le VCDS va vous présenter le code défaut avec les paramètres / informations suivantes :

  • date et heure du code défaut
  • fréquence du code
  • kilométrage
  • régime moteur lorsque le code a été enregistré
  • détail du code défaut, avec le CODE ainsi que sa signification


Télécharge la liste complète en français en PDF !



Télécharge la liste complète des codes défaut VCDS en français

Ajoute ton prénom et ton adresse email pour recevoir le PDF complet des codes défaut disponibles avec le VCDS pour les véhicules du groupe VAG (Audi / Volkswagen / Seat / Skoda) directement par email
