Tutoriel Dépose Repose Pare-choc Avant Audi A3 8V
Cette page vous présente la procédure pour démonter pare-choc avant de votre Audi A3 8V. Vous y trouverez la vue d’ensemble du pare-choc avant de l’Audi A3 (8V) basée sur la plateforme MQB, avec le nom des différents éléments qui le composent.
Dans cet article, nous allons donc voir la vue d’ensemble du pare choc arrière pour Audi A3 châssis 8V ainsi qu’un tutoriel pour la dépose du pare-choc avant ainsi que sa repose. Cet article vous sera utile pour devez votre pare choc avant pour en installer un nouveau comme une version Sline par exemple.
Cet article dispose de deux variantes, pour les véhicules avec radiateurs additionnels ou sans (suivant les motorisations)

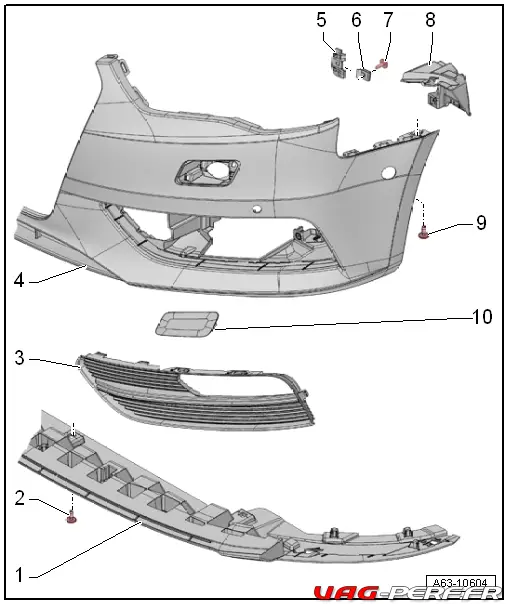

Bouclier de pare-chocs : vue d’ensemble du montage – Audi A3 8V
- 1 – Pièce de fermeture du bouclier de pare-chocs
- 2 – Vis
- 3 – Grille d’entrée d’air. Différentes versions existent
- 4 – Bouclier de pare-chocs
- 5 – Logement. De clip-écrou
- 6 – Écrou à tôle
- 7 – Vis
- 8 – Logement. De projecteur antibrouillard. Selon la variante d’équipement
- 9 – Vis
- 10 – Cache de gicleur . Du lave-projecteurs
Bouclier de pare-chocs : dépose et repose – Audi A3 8v sans radiateur additionnel latéral
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

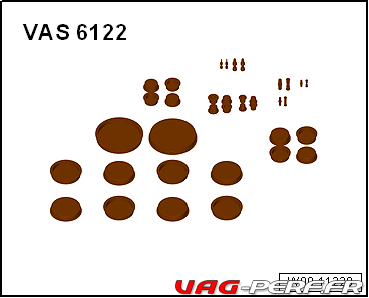

Jeu d’obturateurs pour moteur -VAS 6122-
Dépose
– Braquer les roues avant et détacher la coquille de passage de roue dans la zone du bouclier de pare-chocs avant.

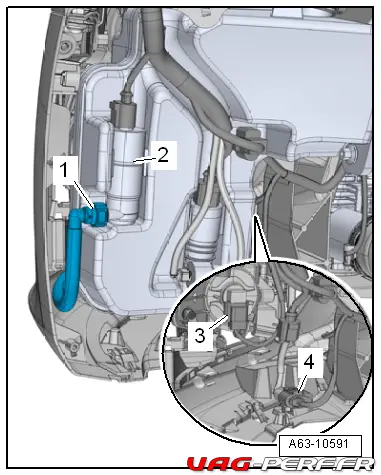

– Placer un bac de récupération sous le point de raccord du flexible d’eau.
– Le cas échéant, débrancher le flexible d’eau -1- de la pompe -2- de lave-projecteurs en appuyant sur la touche de déverrouillage.
– Obturer le raccord de flexible avec un obturateur propre du jeu d’obturateurs pour moteur -VAS 6122-.
– Le cas échéant, débrancher le connecteur électrique -3- du projecteur antibrouillard.
– Débrancher le connecteur central -4-.

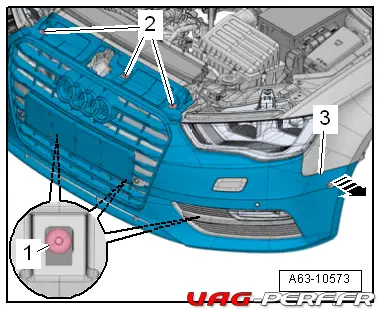

– Pousser la coquille de passage de roue détachée sur le côté et dévisser les vis -flèches-.
– Dévisser les vis -1, 2-.
– Décrocher -flèche- le flanc latéral -3- de l’avant du panneau latéral et retirer le bouclier de pare-chocs par l’avant avec l’aide d’un 2e mécanicien.
Une fois déposés, on vous recommande bien entendu de disposer soit d’une couverture type couverture de déménagement bien épaisse ou encore d’une paire de tréteaux. Cela vous permettra de ne pas abimer les pièces démontées.
Repose
La repose s’effectue dans l’ordre inverse de la dépose, en tenant compte de ce qui suit :
Réglage

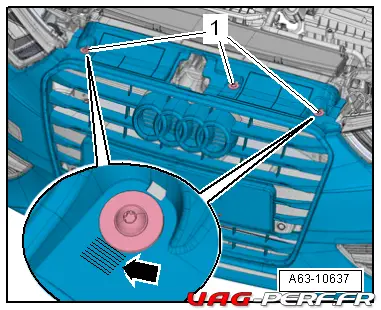

– Desserrer les vis -1-.
– Ajuster le bouclier de pare-chocs avant dans le sens longitudinal en fonction des repères -flèche-.
– Serrer les vis.
– Contrôler l’homogénéité des cotes d’interstice et répéter le réglage si nécessaire.
Bouclier de pare-chocs : dépose et repose – Audi A3 avec radiateur additionnel latéral
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Jeu d’obturateurs pour moteur -VAS 6122-
Dépose
– Côté gauche : braquer les roues avant et détacher la coquille de passage de roue dans la zone du bouclier de pare-chocs avant.
– Côté droit : désolidariser la partie avant inférieure de la coquille de passage et la pousser sur le côté → Chapitre.
– Placer un bac de récupération sous le point de raccord du flexible d’eau.
– Débrancher le flexible d’eau -1- de la pompe -2- de lave-projecteurs en appuyant sur la touche de déverrouillage.
– Obturer le raccord de flexible avec un obturateur propre du jeu d’obturateurs pour moteur -VAS 6122-.
– Dégager le flexible d’eau -3-.
– Débrancher le connecteur central -flèche-.
– Pousser la coquille de passage de roue détachée sur le côté et dévisser les vis -flèches-.
– Dévisser les vis -1, 2-.
– Décrocher -flèche- le flanc latéral -3- de l’avant du panneau latéral et retirer le bouclier de pare-chocs par l’avant avec l’aide d’un 2e mécanicien.
Une fois déposés, on vous recommande bien entendu de disposer soit d’une couverture type couverture de déménagement bien épaisse ou encore d’une paire de tréteaux. Cela vous permettra de ne pas abimer les pièces démontées.
Repose
La repose s’effectue dans l’ordre inverse de la dépose, en tenant compte de ce qui suit :
Réglage
– Desserrer les vis -1-.
– Ajuster le bouclier de pare-chocs avant dans le sens longitudinal en fonction des repères -flèche-.
– Serrer les vis.
– Contrôler l’homogénéité des cotes d’interstice et répéter le réglage si nécessaire.

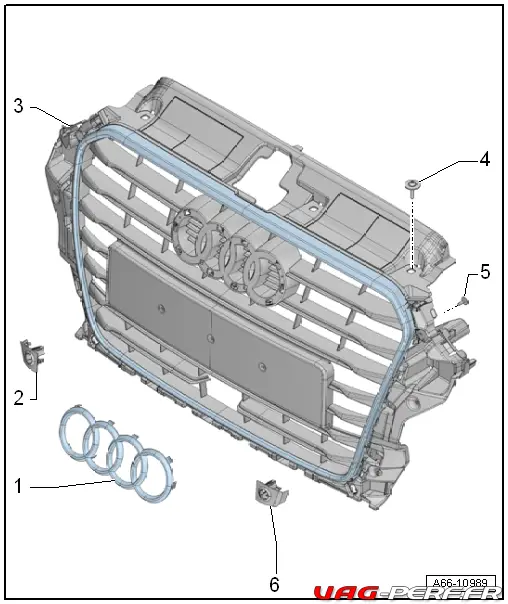

Calandre de l’Audi A3 8V
- 1 – Emblème Audi
- 2 – Logement côté droit
- 3 – Grille de calandre
- 4 – Vis
- 5 – Vis
- 6 – Logement côté gauche

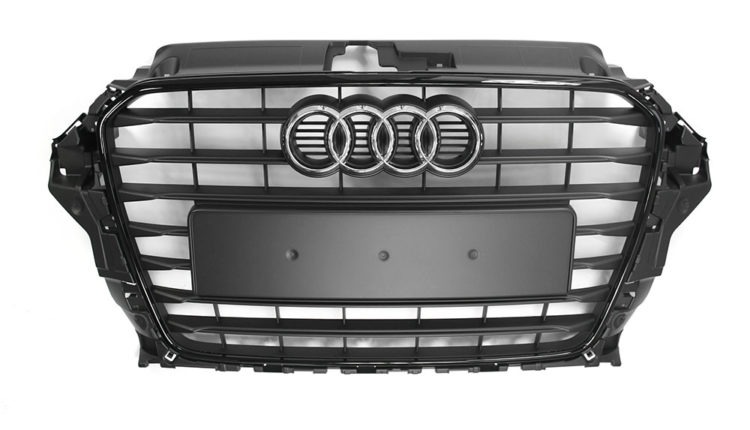

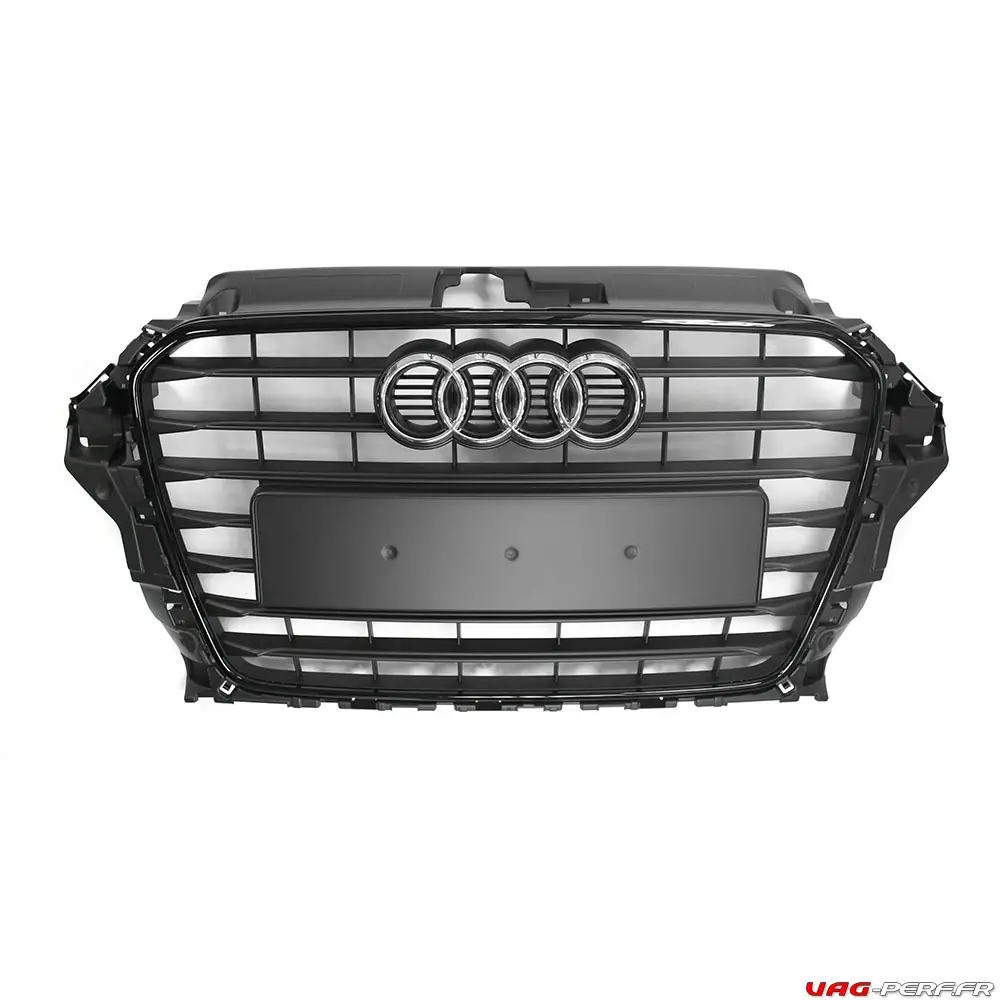

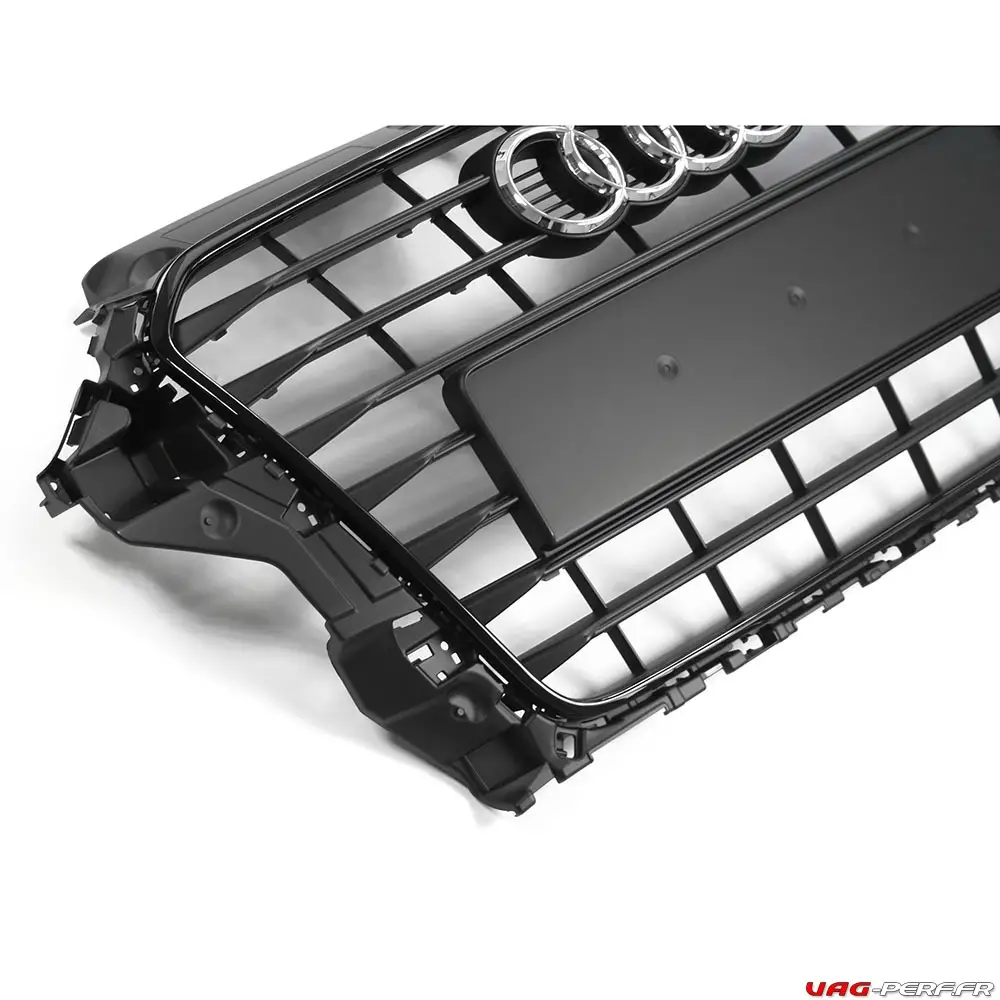

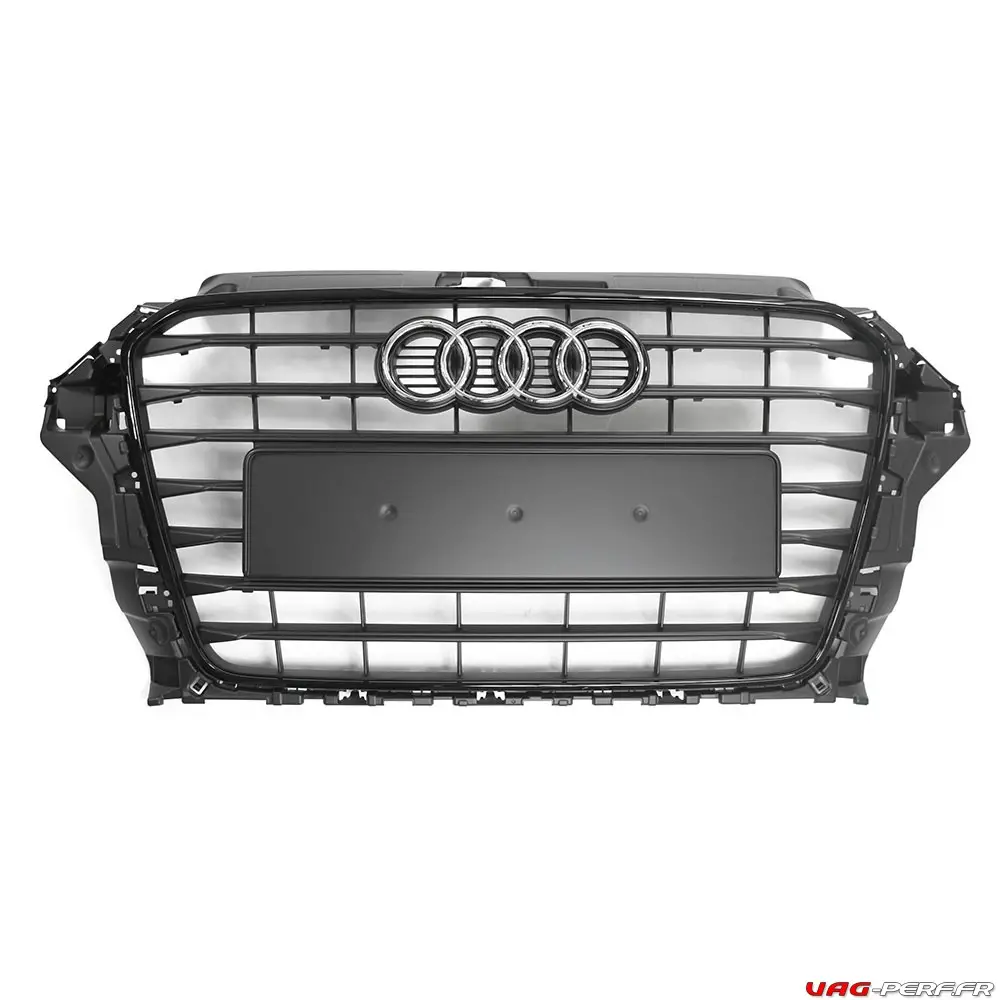

Version Classique Calandre d’origine Audi A3 (8V)
Pièce 100% origine Audi ‘Genuine Parts’
Parfait pour l’amélioration visuelle de l’avant du véhicule avec un design sportif avec bordure noire mate
Cadre de grille en noir brillant, avec son emblème Audi (chrome) et support de plaque d’immatriculation
Références Audi : 8V3853651 CKA // 8V3853651 VMZ
Tutoriel Dépose Repose Pare-choc Avant Audi A3 8V
Prev 1 of 3 Next
Contre indications :
- ne convient pas à la berline
ne convient pas au modèle lifting
ne convient pas aux véhicules avec extérieur S-Line
approprié pour les véhicules suivants:
- Audi A3 (8V) Sportback, 2013 – 2016
- Audi A3 (8V) 3 portes, 2013-2016
| Aperçu | Produit | Prix | |
|---|---|---|---|
|
Original A3 (8V, 2013-2016) Black Edition Calandre avant Tuning Design Grill Blackline Noir mat | Acheter sur Amazon |

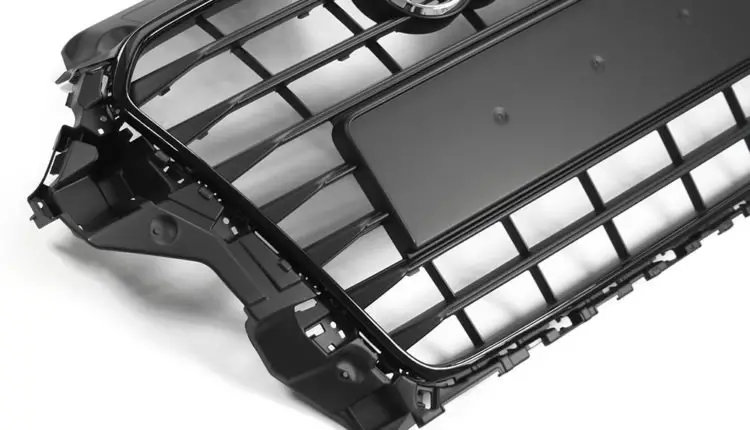

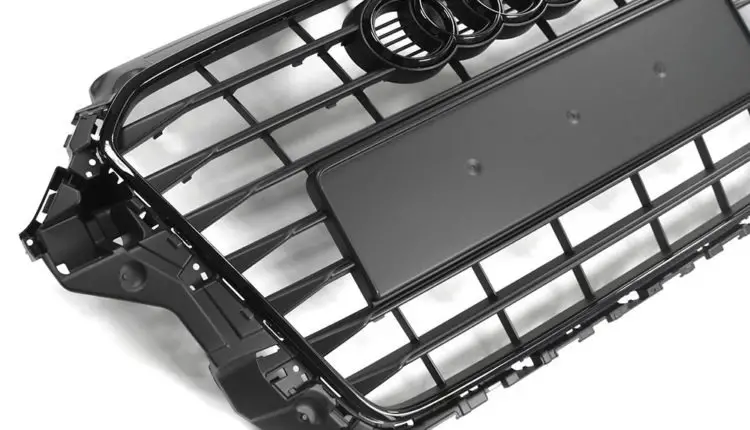

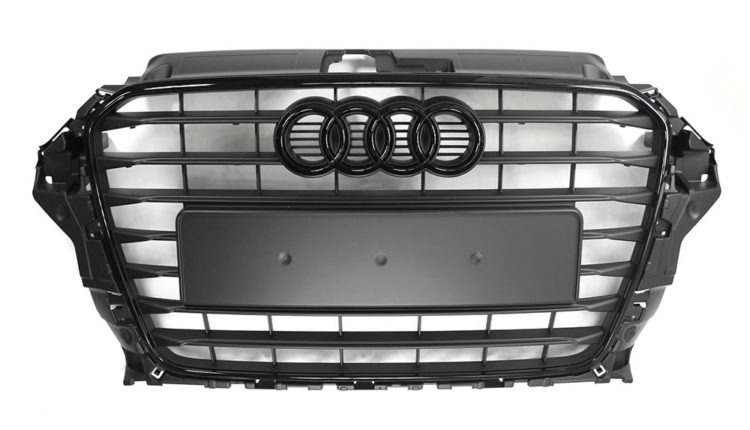

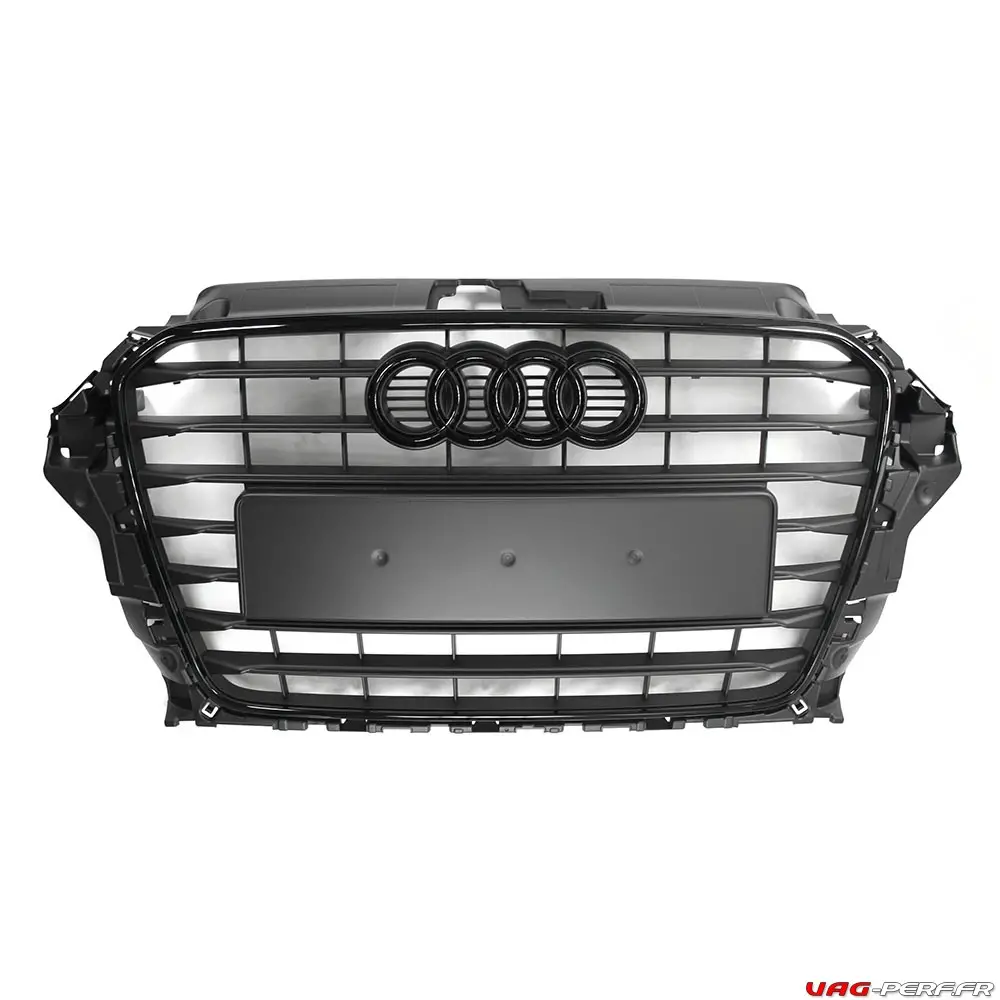

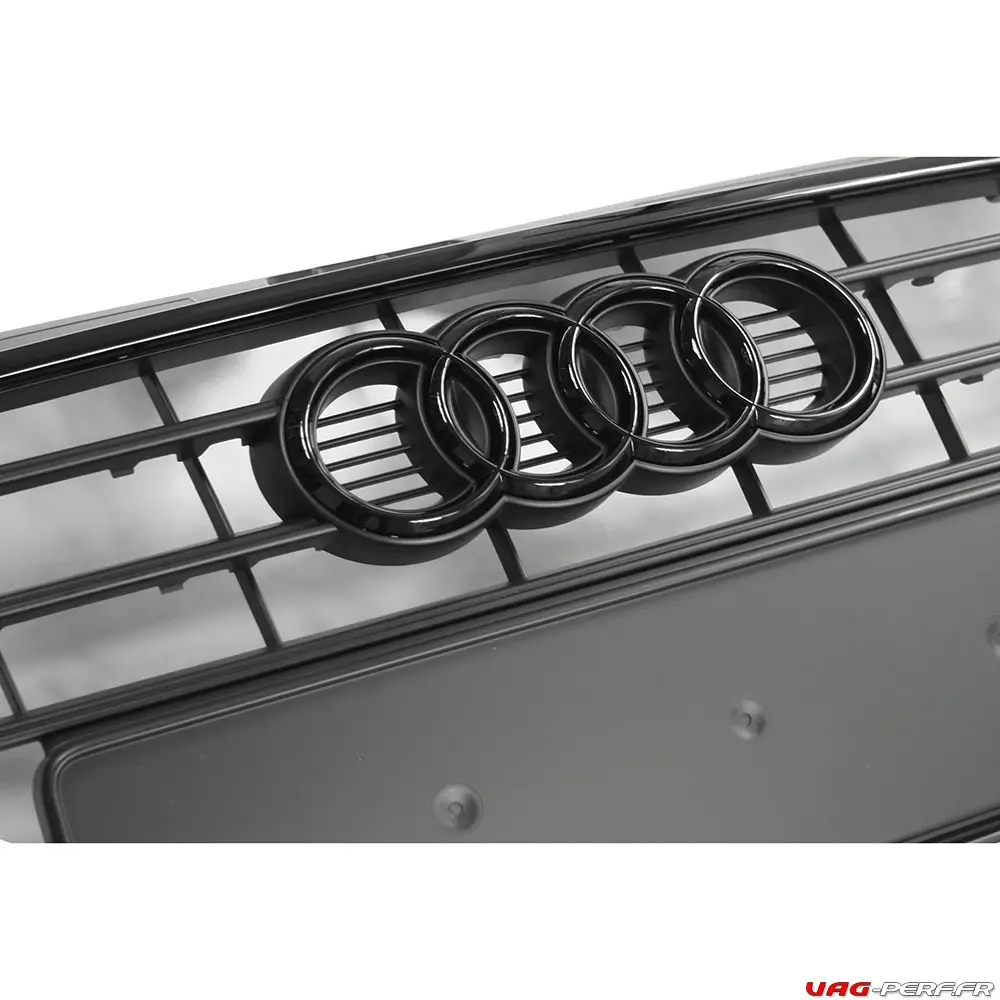

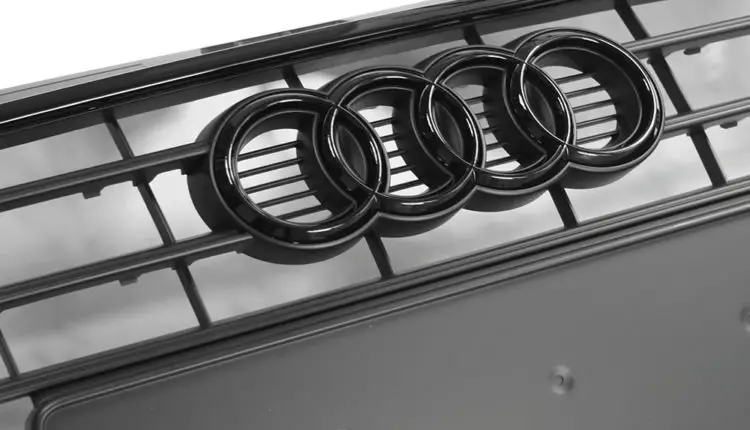

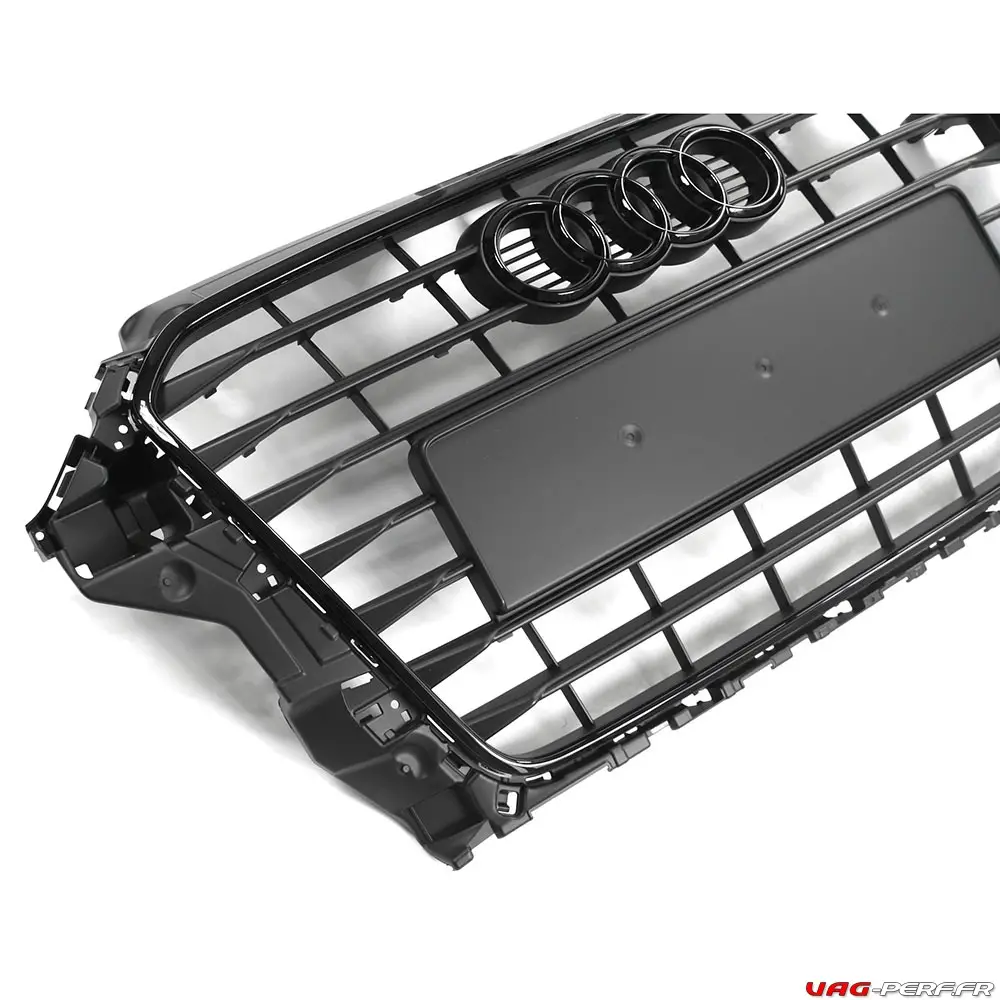

Calandre d’origine Audi A3 (8V) Black Edition
Calandre 100% origine pour Audi A3 (8V) Black Edition. Point fort exclusif sur le devant du véhicule et design sportif avec bordure noire mate.
Cadre de grille en noir brillant avec emblème Black Edition Audi et support de plaque d’immatriculation inclus
Références Audi : 8V3853651 CKA // 8V3853651 VMZ
Tutoriel Dépose Repose Pare-choc Avant Audi A3 8V
Prev 1 of 3 Next
Contre indications :
- pas pour véhicule avec front assist !
- ne convient pas à la berline
- ne convient pas au modèle lifting
- ne convient pas aux véhicules avec extérieur S-Line
Instructions d’installation:
L’emblème Audi noir assorti est également inclus.
L’emblème standard de couleur chrome doit être enlevé par des professionnels et l’emblème noir soigneusement monté !
approprié pour les véhicules suivants:
- Audi A3 (8V) Sportback, 2013 – 2016
- Audi A3 (8V) 3 portes, 2013-2016
| Aperçu | Produit | Prix | |
|---|---|---|---|
|
|
Original A3 (8V, 2013-2016) Black Edition Calandre avant Tuning Design Grill Blackline Noir mat | Acheter sur Amazon |
Démontage de la Calandre d’origine Audi A3 (8V)
Dépose
– Déposer le bouclier de pare-chocs avant
– Le cas échéant, dégager le flexible d’eau du lave-projecteurs.

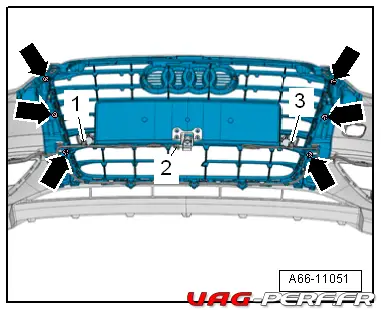

– Débrancher les connecteurs électriques -1, 2 et 3- et dégager le faisceau de câbles.
– Dévisser les vis -flèches-.

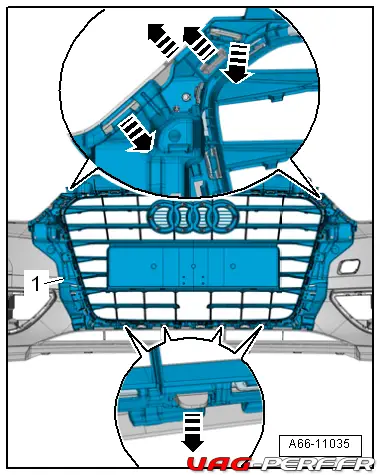

– Déverrouiller les languettes et les crantages -flèches-.
– Retirer la grille de calandre -1- du bouclier de pare-chocs.
– En cas de remplacement de la grille de calandre, déposer également les composants suivants :
- Capteur de collision de l’airbag côté conducteur
- Support du transmetteur d’aide au stationnement
- Emblème Audi
Repose
La repose s’effectue dans l’ordre inverse de la dépose.

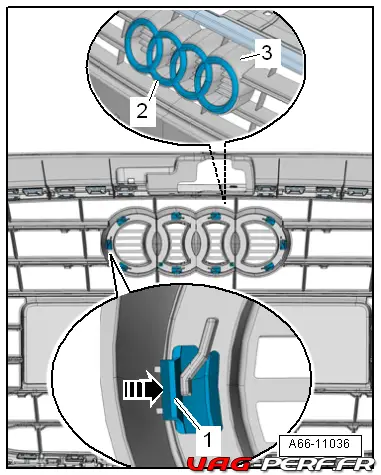

Dépose de l’emblème Audi de la calandre
– Pour déverrouiller, pousser précautionneusement le cran de sûreté -1- dans le sens de la -flèche-.
– Retirer l’emblème Audi -2- de la grille de calandre -3-.
La repose s’effectue dans l’ordre inverse de la dépose, en tenant compte de ce qui suit :
– Enfoncer l’emblème Audi jusqu’à ce qu’elle s’encliquette de manière audible.
| Aperçu | Produit | Prix | |
|---|---|---|---|
|
Anneaux originaux Black Edition Radiateur Emblème Blackline Symbole Logo Noir |
67,89 EUR |
Acheter sur Amazon |

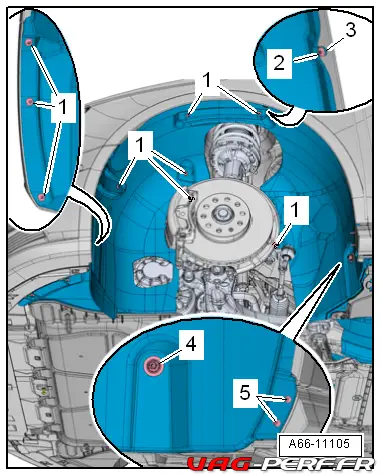

Coquille de passage de roue avant – Audi A3 8V
Dépose
– Dévisser les vis -1-.
– Dévisser la vis -2- et décrocher le support -3- de l’aile.
– Dévisser l’écrou -4-.
– Déposer les rivets expansibles -5-.
– Dévisser les vis -1-.
– Déverrouiller le crantage -flèche- et extraire la coquille de passage de roue.
Repose
La repose s’effectue dans l’ordre inverse de la dépose.
Grille d’entrée d’air : dépose et repose – Audi A3 8V
Crochet –No products found.–
No products found.
Dépose

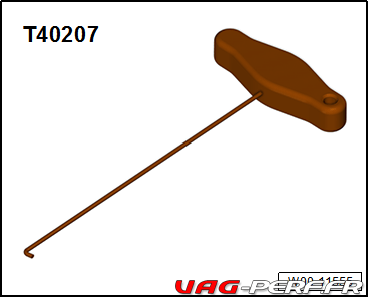

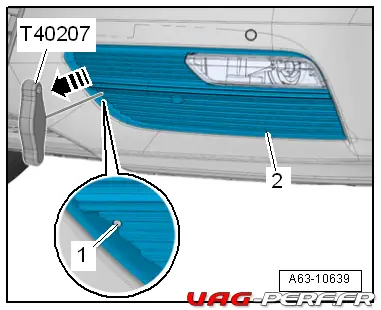

– Insérer le crochet -T40207- dans l’ouverture -1- et retirer la grille d’entrée d’air -2- en bas du bouclier de pare-chocs -flèche-.
Nota
Sur les véhicules sans projecteur antibrouillard, il faut déposer le pare-chocs avant.
Terminé !
Nous avons terminé avec ce dossier sur les pare chocs avant de l’Audi A3 8V.
D’autres articles sont en cours de rédaction pour la version S3, la Sedan ou encore la RS3.
Vous pouvez également consulter l’article dédié aux pare choc arrière de l’Audi A3 8V
