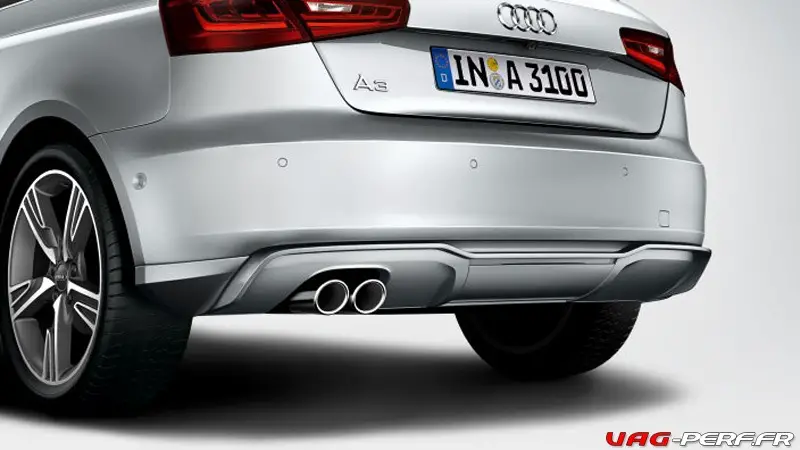

Pare Choc Arrière de l’Audi A3 8V, Vue D’ensemble Et Pièces Composantes

Si vous souhaitez démonter le pare-choc arrière de votre Audi A3 8V voici la vue d’ensemble montrant de quelle manière le pare-choc est fixé sur l’Audi A3 (8V). basée sur la plateforme MQB. Je vous ai aussi trouvé la vue de l’ensemble des pièces composant le pare choc arrière.

Dans cet article, nous allons donc voir la vue d’ensemble du pare choc arrière pour Audi A3 châssis 8V ainsi qu’un tutoriel pour la dépose du pare-choc arrière ainsi que la repose. Cet article est donc parfait si vous devez  démonter votre pare choc arrière pour en installer un nouveau dans le cadre d’une personnalisation ou encore d’une peinture par exemple.

A la fin de cet article, vous retrouverez également la dépose de la baguette décorative pour les sorties d’échappements !

Un autre article traitera du pare-choc avant bien entendu. Cet article traite de la version classique de l’A3 ainsi que sa version Sportback. Pour les versions S3 ou RS3 ou encore Berline (Sedan) d’autres articles seront disponibles prochainement

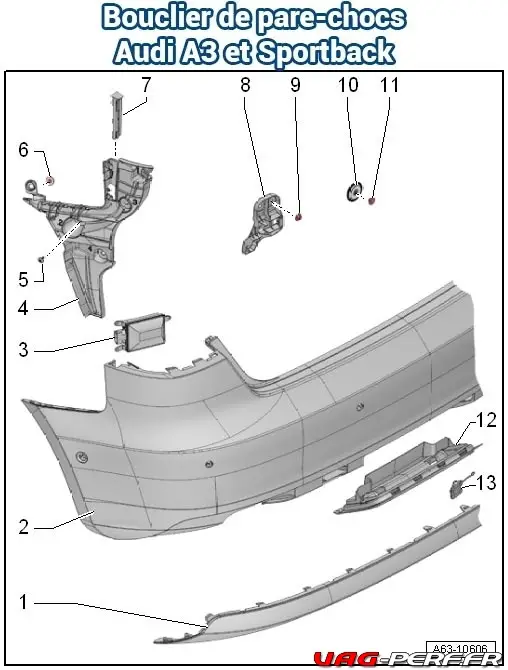

Bouclier de pare-chocs Arrière : vue d’ensemble du montage – Audi A3 et Sportback



  • 1 – Partie inférieure du bouclier de pare-chocs. Différentes versions existent
  • 2 – Bouclier de pare-chocs arrière
  • 3 – Calculateur d’assistant de changement de voie
  • 4 – Support latéral (De bouclier de pare-chocs)
  • 5 – Vis, Quantité : 4
  • 6 – Écrou
  • 7 – Verrouillage. Sert à fixer le bouclier de pare-chocs arrière sur le support supérieur.
  • 8 – Logement. De bouclier de pare-chocs
  • 9 – Écrou. Quantité : 2
  • 10 – Cache. Quantité : 4
  • 11 – Écrou.Quantité : 4
  • 12 – Cache. Si le véhicule est équipé d’un dispositif d’attelage. Selon la variante d’équipement
  • 13 – Cache. D’œillet de remorquage

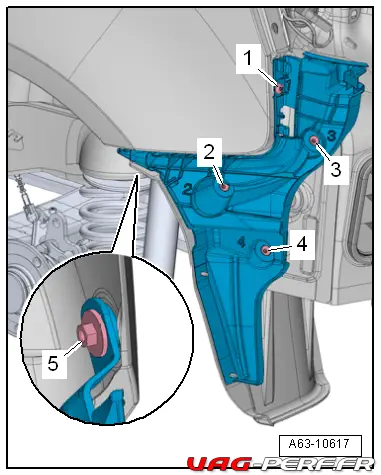

Logement latéral du bouclier de pare-chocs : couple de serrage et ordre de serrage

– Serrer les vis et l’écrou dans l’ordre indiqué.

  • Vis -1 à 4-, à 3 Nm.
  • Écrou -5-, à 2,5 Nm.

Bouclier de pare-chocs Arrière Audi A3 8V et SportBack : Tutoriel dépose et repose

Prudence ! Sur les véhicules dotés de l’assistant de changement de voie, il faut recalibrer le calculateur d’assistant de changement de voie -J769-/-J770-

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

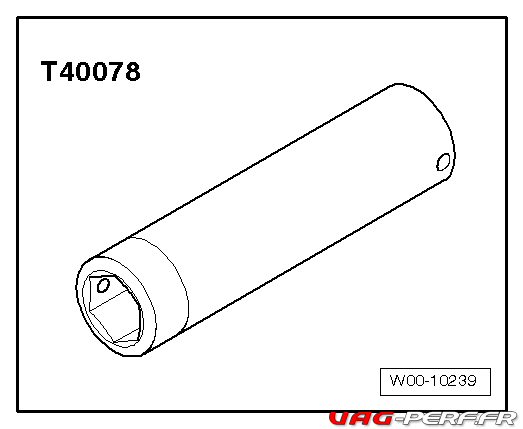

Douille-rallonge -T40078-

On vous recommande également d’utiliser une couverture type couverture de déménagement afin d’y déposer votre pare-choc et de ne pas l’abimer.

Vous pouvez également utiliser une paire de tréteaux si vous le souhaitez.


Dépose du pare-choc Arrière Audi A3 8V

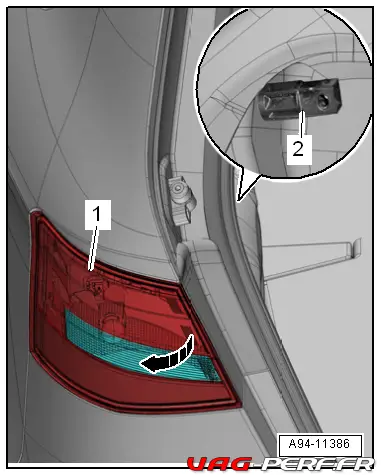

– Déposer les feux arrière

  • – Tourner la commande d’éclairage en position « 0 ».
  • – Ouvrir le couvercle du revêtement latéral de coffre à bagages.
  • – Dévisser le pivot fileté -2-.
  • – Faire pivoter le bloc de feux arrière -1- vers l’extérieur -flèche- et, ce faisant, détacher les goujons de retenue des clips-écrous.
  • – Débrancher le connecteur électrique.

– Déposer le revêtement terminal arrière et le revêtement latéral

Ci dessous la vue d’ensemble du revêtement arrière et latéral

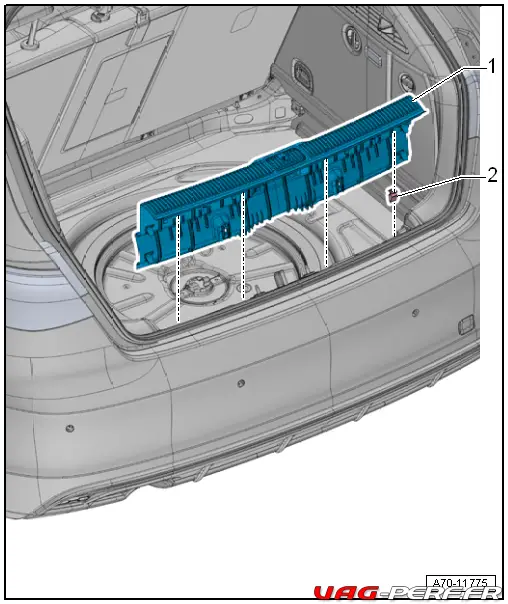

1 – Revêtement du porte-serrure (vue d’ensemble)

  • Doit s’engager sur les pivots et dans le revêtement latéral de coffre à bagages
  • L’enfoncer jusqu’à ce qu’il s’encliquette de manière audible
  • Rabattre la lèvre du joint de hayon
  • 2 – Agrafe.
  • Mettre en place dans le revêtement
  • Déposer à l’aide de la -T40280- les agrafes restées en place dans les points de fixation de la carrosserie et les mettre en place dans le revêtement en vue de la repose.
  • Remplacer les agrafes endommagées ou déformées.

Revêtement du porte-serrure, dépose

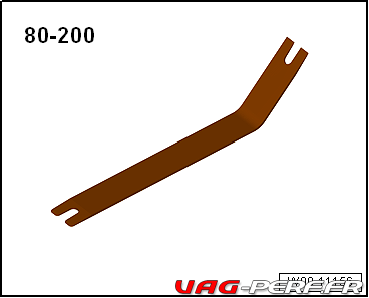

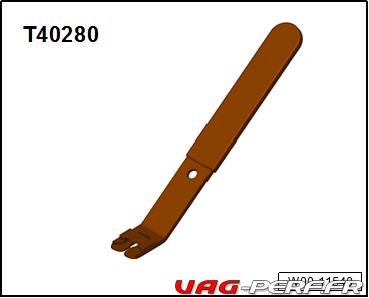

Outils nécessaires : Levier poussoir -80-200- et Outil de démontage -T40280-

  • Déposer le tapis de sol du coffre à bagages.
  • Retirer le joint de hayon -2- dans la zone du revêtement de l’arrière du véhicule.

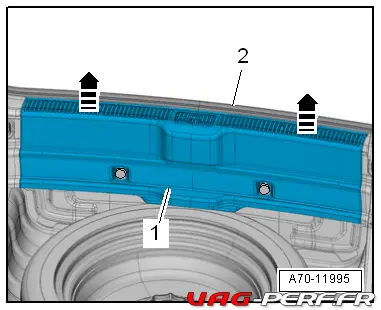

  • À l’aide du levier d’extraction -80-200-, déclipser verticalement le revêtement du porte-serrure -1- vers le haut -flèches-.

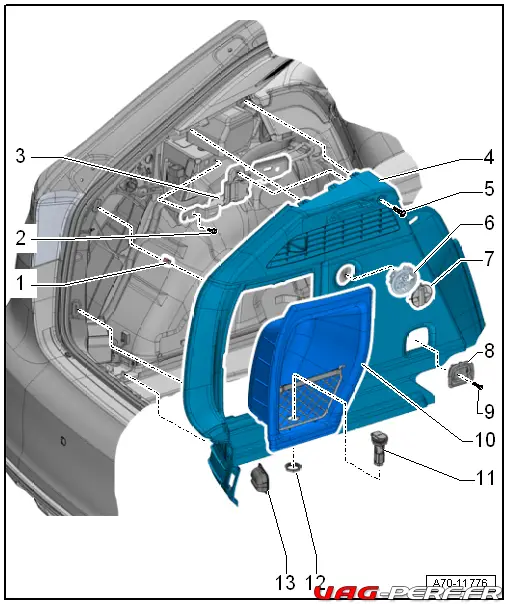

3 – Revêtement latéral du coffre à bagages vue d’ensemble

  • 1 – Agrafe.  Mettre en place dans le revêtement. Déposer à l’aide de l’outil de démontage -T40280- les agrafes restées en place dans les points de fixation et les mettre en place dans le revêtement en vue de la repose.
  • 2 – Vis
  • 3 – Support. Du revêtement latéral de coffre à bagages
  • 4 – Revêtement latéral du coffre à bagages. L’enfoncer jusqu’à ce qu’il s’encliquette de manière audible. Rabattre la lèvre du joint de hayon
  • 5 – Vis
  • 6 – Support
  • 7 – Crochet pour sacs
  • 8 – Œillet d’arrimage
  • 9 – Vis
  • 10 – Couvercle
  • 11 – Prise de courant 12 V -U5-
  • 12 – Écrou

– Déposer le pare choc arrière

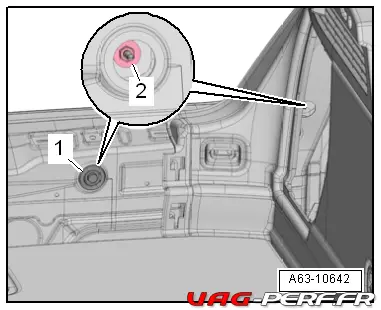

– Retirer le cache -1-.

– Dévisser l’écrou -2- à l’aide de l’embout -T40078-.

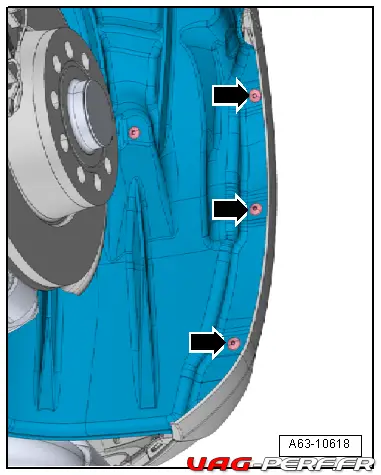

– Dévisser les vis -flèches- dans le passage de roues.

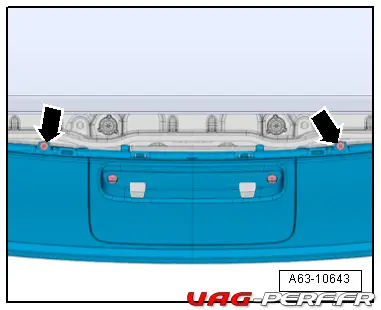

– Dévisser les vis -flèches-.

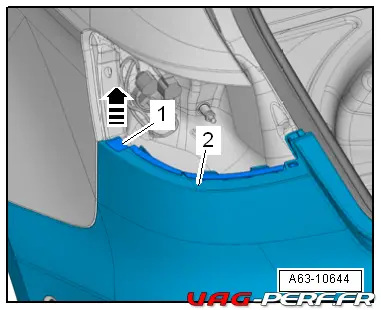

– Tirer le verrouillage -1- vers le haut -flèche-.

– Le cas échéant, dégager le faisceau de câbles électriques.

– Décrocher la partie latérale au niveau du panneau latéral, en procédant vers l’extérieur, et retirer légèrement le bouclier de pare-chocs -2-.

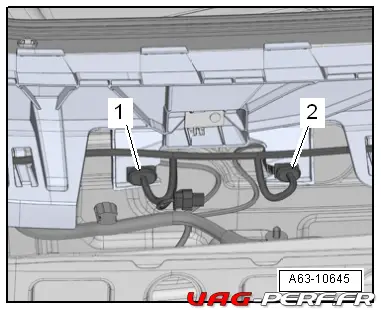

– Débrancher les connecteurs -1 et 2-.

– Poser le bouclier de pare-chocs sur un support souple.



Repose du pare choc arrière Audi A3 8V

Pour la repose, procéder dans l’ordre inverse de la dépose en tenant compte de ce qui suit :

– Sur les véhicules dotés de l’assistant de changement de voie, il faut recalibrer le calculateur d’assistant de changement de voie -J769-/-J770-




Baguette décorative de sortie d’échappement : dépose et repose

Dépose

– Déposer la partie inférieure du bouclier de pare-chocs → Chapitre.

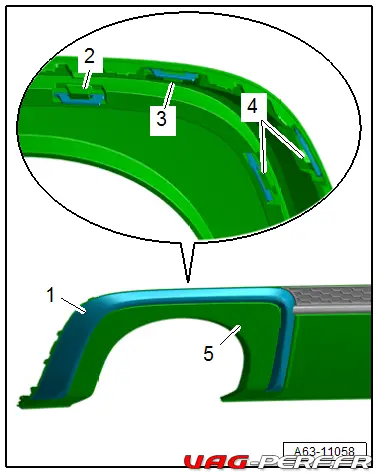

– Déverrouiller les crantages -2, 3, 4- et retirer la baguette décorative -1- de la partie inférieure du bouclier de pare-chocs -5-.

Repose

La repose s’effectue dans l’ordre inverse de la dépose, en tenant compte de ce qui suit :

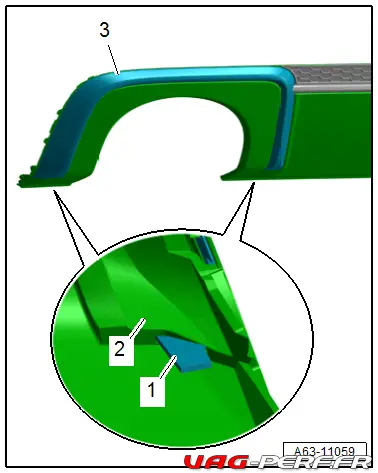

Le guide -1- sur la baguette décorative -3- doit prendre prise dans le logement sur le bouclier de pare-chocs -2- lors de la mise en place, comme indiqué sur la figure.


Baguette décorative de partie inférieure du bouclier de pare-chocs : dépose et repose

Dépose

– Déposer la baguette décorative de sortie d’échappement

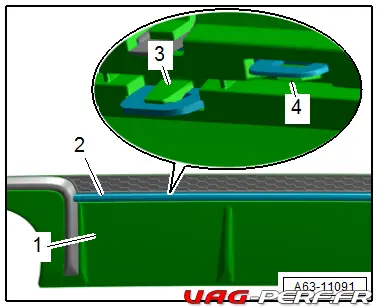

– Déverrouiller les crans -3 et 4- et retirer la baguette décorative -2- de la partie inférieure du bouclier de pare-chocs -1-.

Repose

La repose s’effectue dans l’ordre inverse de la dépose.


Terminé !

Nous en avons terminé avec le démontage du pare choc arrière de notre Audi A3 8V !

A suivre, les versions Sline, RS3 et Sedan de l’Audi A3 8V !
