Comment fonctionne le logiciel VCDS avec le Vag Com ?

VCDS & VAGCOM : language électronique, binaire, décimal … Représentation des valeurs en Décimal, Binaire et Hexadécimal

Beaucoup de modifications sont possible avec le VagCom et le logiciel VCDS . Le codage est souvent utilisé pour ajouter ou modifier certains paramètres de votre voiture. Attention, ces modifications sont parfois compliquées mais grâce à tous les tutos que l’on trouve sur le net, cela devient plus accessible, même si 00001 ne signifie rien pour vous. Grâce aux explications ci dessous, trouvées sur internet, vous pourrez enfin comprendre la manière de coder , et la signification des modifications du codage en cochant ou décochant une option dans le logiciel VCDS. Quelles sont les conséquences, comment le logiciel agit il sur les calculateurs ? Pourquoi 00 et pas 01 ? Bit, Byte, Octect ?

Point important concernant l'utilisation  du logiciel VCDS et du câble VAGCOM, pensez toujours à faire des sauvegarde des éléments modifiés.

Vous pouvez pour cela faire des captures d'écran, avec l'utilitaire Greenshot pour Windows. Cela vous permettra de pouvoir revenir en arrière au cas ou.

Voici un lien pour commander votre câble VAGCOM VCDS :

Câble VAGCOM HEX V2 COMPATIBLE MQB (VCDS 23.03.1)
  • Valise de diagnostique VAGCOM HEX V2 USB, VW, AUDI, Skoda, Seat, en français, compatible MQB
  • ✅ VCDS 23.03.1
    ✅ Logiciel VCDS 23.03.1 sur clé USB
    🇫🇷 Interface en Français
    ✅ VIN illimités
    ✅ Pochette offerte



Je reprends un article du site : vag-repair.com

VCDS-Ross-Tech

En électronique et en informatique, la base c’est un système à deux états stables, le binaire, la représentation la plus simple est un interrupteur, il peut être allumé ou éteint, il y a une tension présente ou pas.
La commande des clignoteurs pourrait se représenter par 10101010 une succession de 1 et de 0 à une cadence de 0.5 secondes d’intervalle.

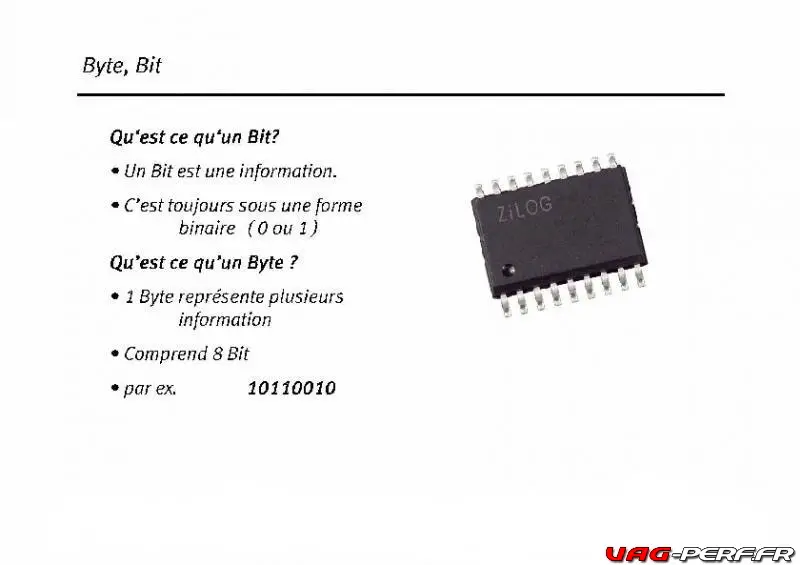

Cette information de base s’appelle le bit (binary digit) et on les regroupe par blocs de 8 qui forment un octet et français ou Byte en anglais.Tous les ordinateurs fonctionnent sur ce principe et lorsque vous achetez un système d’exploitation Windows 32 ou 64 bits, en fait il travaille par groupes de 4×8 bits ou 8×8 bits.
Ce n’est pas demain la veille où il existera des micropocesseurs travaillant sous 19 ou 43 bits

Prenons le cas de la centrale électrique, elle a un jeu de 30 octets pour son codage, ce qui revient à avoir une suite de 240 bits 0 ou 1, c’est fastidieux à retranscrire et génère des erreurs alors pour réduire un peu cette chaîne et la rendre plus lisible, on utilise la notation hexadécimale qui représente 8 bits par 2 caractères alphanumériques de 0 à 9 ou de A à F. Les chiffres 0 à 9 conservent leur valeur, 10 s’écrit A, 11 s’écrit B, 12 s’écrit C, 13 s’écrit D, 14 s’écrit E et 15 s’écrit F.

Les 8 bits qui forment un octet s’écrivent de droite à gauche, le bit le plus à droite (b0) à la valeur décimale 1 et chaque bit lors de la progression vers la gauche à la valeur double de son voisin de droite.
La relation entre les valeurs décimales, binaires et hexadécimales sont dans ce tableau.

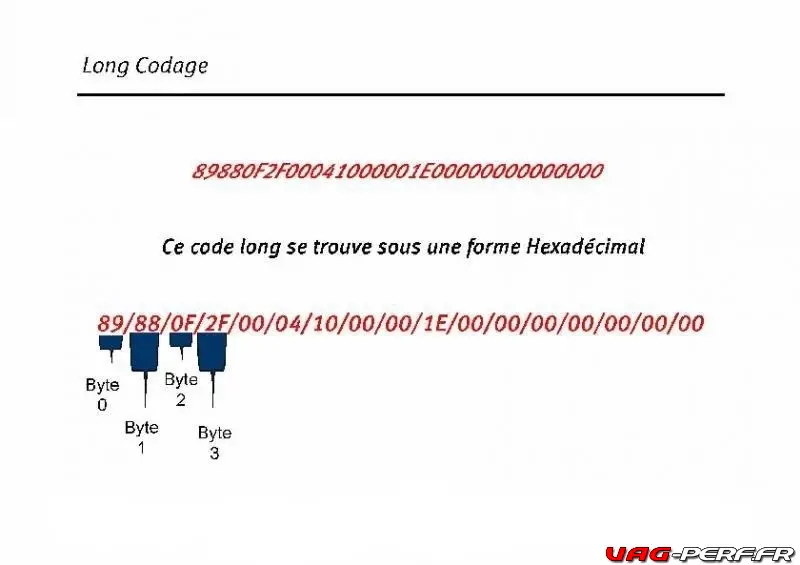

codagePrenons le codage de la centrale électrique, l’octet 0 est celui ci:

exemple codage

Les valeurs sont les suivantes

tableau codage

Pour cet exemple de l’octet 0, la valeur peut être indifféremment écrite sous l’une de ces trois formes:
En binaire : 01000010, en pratique on sépare très souvent en quartet (0100 0010) pour une question de lisibilité et de facilité de conversion vers l’hexadécimal.
En Hexadécimal:  42
En décimal:  66

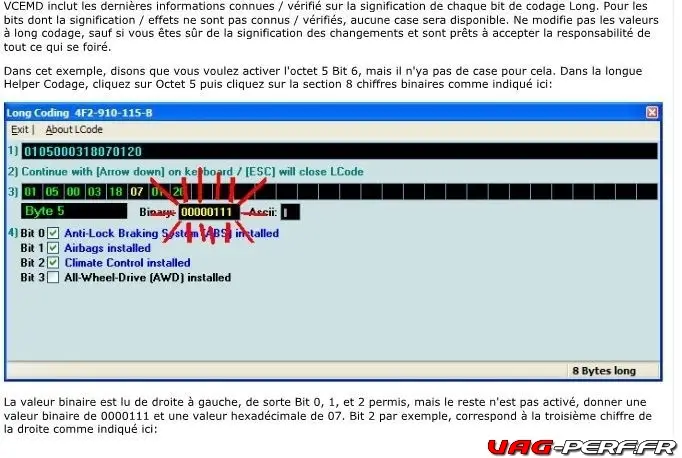

Pour modifier le codage et activer le verrouillage automatique des portes en roulant, il faut cocher le bit 2.
Ceci modifie automatiquement la valeur hexadécimale qui passe de 42 à 46 et la valeur binaire qui passe de 01000010 à 01000110.

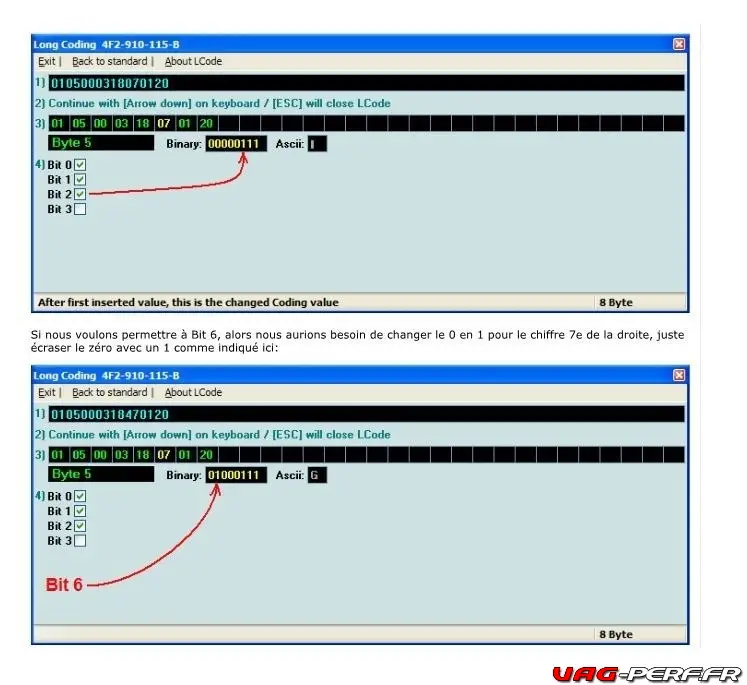

Il est donc possible de modifier le codage de trois façons différentes, soit pour cet exemple:
1- Cocher le bit 2.
2- Modifier directement la valeur hexadécimale de 42 à 46.
3- Modifier directement la valeur binaire de 01000010 en 01000110



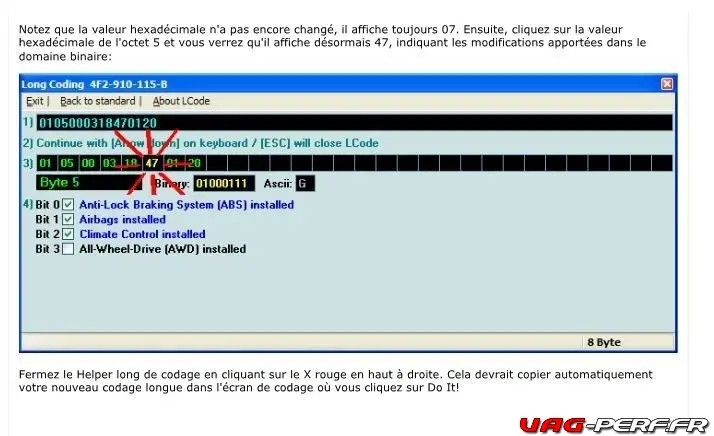

exemple codage2

Les valeurs sont les suivantes

tableaucodage

LA PRATIQUE : apprendre à modifier ou coder un calculateur moteur
