Les pare-chocs de la Volkswagen GOLF 5 R32 : Références Origine + Vues Éclatées + Tutoriel démontage

Vous êtes à la recherche de pièces de rechange d’origine pour votre VW GOLF 5 R32 ? Cet article est dédié aux pare chocs de la Golf 5 (1K) 3.2 V6 R32 ! Vous y trouverez toutes les informations pour le démontage des pare-chocs (avant et arrière), de la calandre chromée de la Volkswagen GOLF 5 R32. Cet article fait partie de notre série totalement dédiée aux éléments de carrosserie et spécial pour la Golf 5 R32.

Les pare chocs, diffuseur et calandre de ce modèle sont en effet spécifiques à cette version de la Golf V. Vous trouverez différentes vues d’ensemble des différents pare-chocs avant et arrière, les références des pièces d’origine comme les jupes, spoiler, pare chocs, emblèmes, grilles de pare-choc avant.

Important !
Cet article ne concerne que la VW GOLF 5 V6 R32


Le Pare-chocs Avant de la VW Golf 5 R32

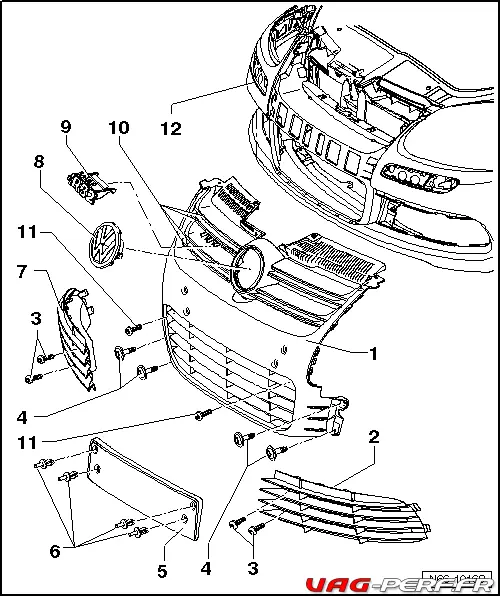

Grille de calandre VW GOLF 5 R32 : vue d’ensemble du montage

  • 1 – Grille de calandre
  • 2 – Grille d’entrée d’air gauche
  • 3 – Vis
  • 4 – Vis
  • 5 – Support de plaque de police
  • 6 – Rivet expansible
  • 7 – Grille d’entrée d’air gauche
  • 8 – Emblème
  • 9 – Monogramme R32 à l’avant
  • 10 – Moulure d’encadrement
  • 11 – Vis

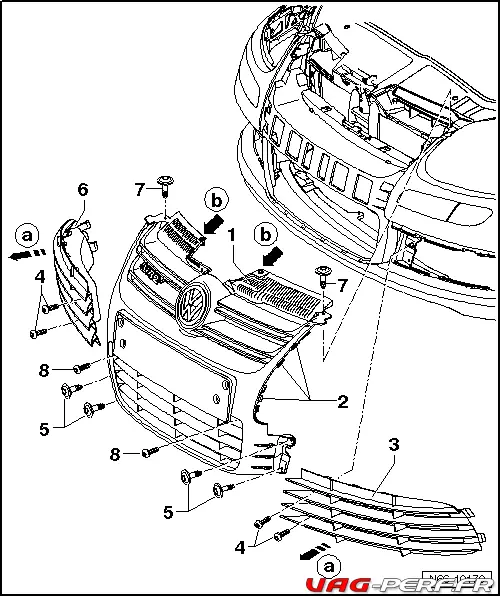

Démontage / Remontage Calandre VW GOLF 5 R32

– Dévisser les vis -4- et extraire les grilles d’aération -3 et 6- des crantages dans le bouclier de pare-chocs en les tirant dans le -sens de la flèche a-.

– Dévisser les vis -5, 8 et 7-.

– Déverrouiller les crochets d’arrêt -flèche b- et extraire la grille de calandre -1- des crantages latéraux -2- situés dans le bouclier de pare-chocs.

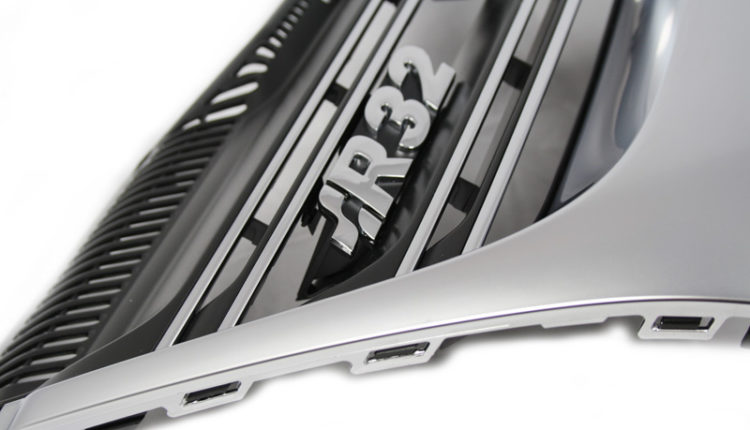

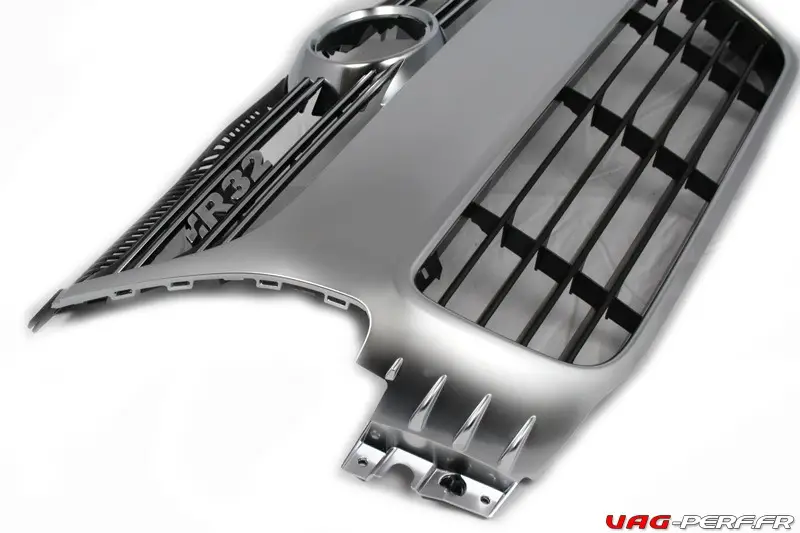

Référence Origine Calandre VW GOLF R32 (Version USA)

Cette version de la calandre est celle de la VW GOLF 5 R32 US !

Elle ne peut être installée que sur la VW GOLF 5 R32.

  • Référence ETKA : 1K0853651R3Q7

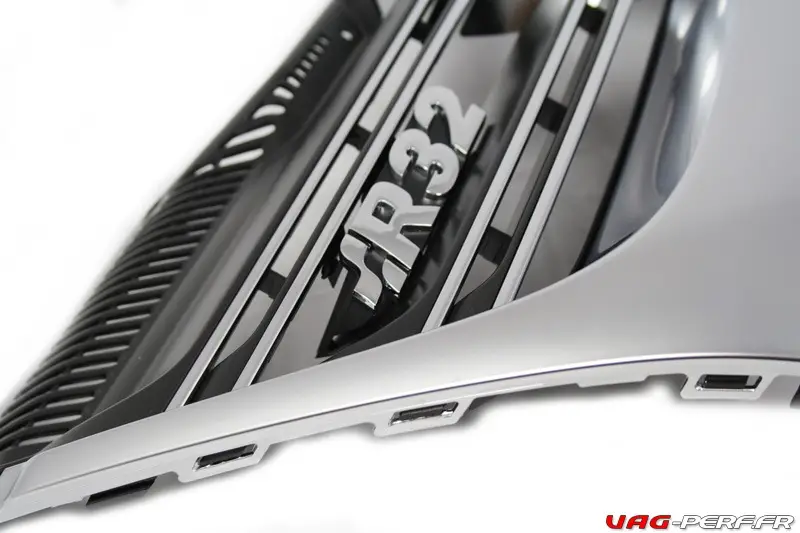

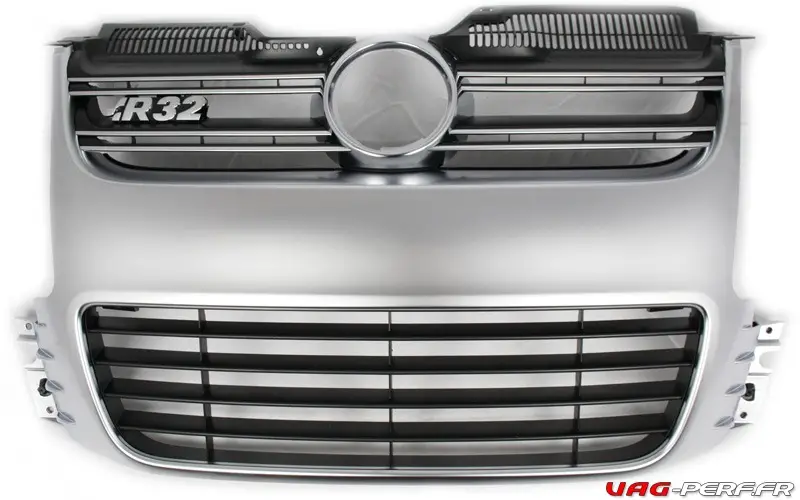

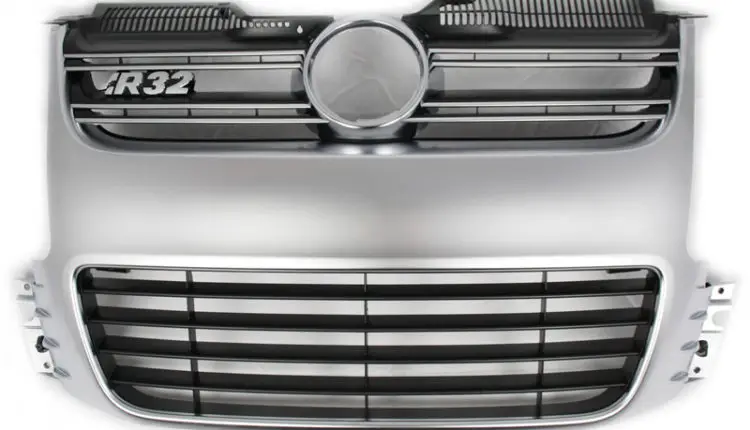

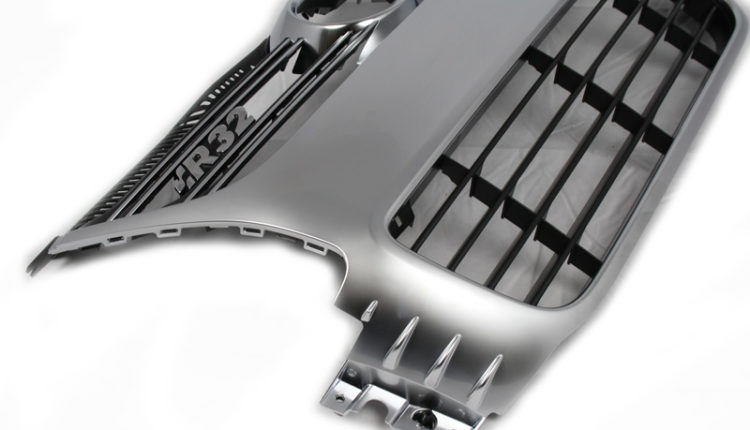

Calandre d’origine VW Golf 5 R32, look sportif en finition aluminium mat
Version USA, avec emblème R32, sans support de plaque d’immatriculation

approprié pour les véhicules suivants : VW Golf R32 2006-2009

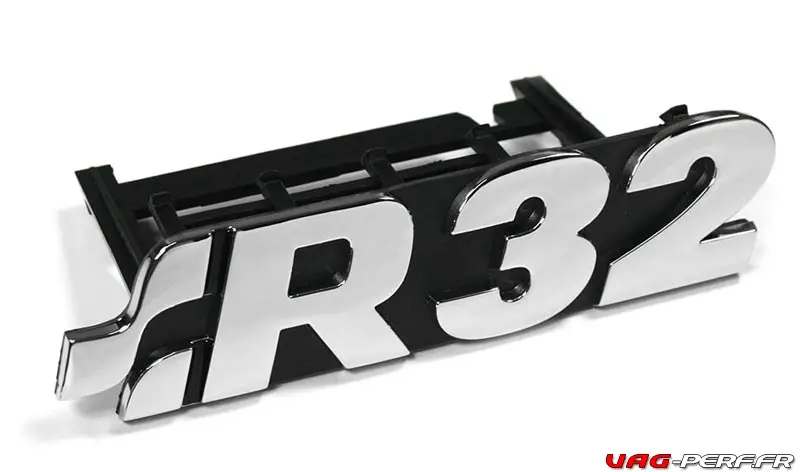

Monogramme Chromé VW GOLF 5 R32

Référence ETKA : 1J6853679DPWV

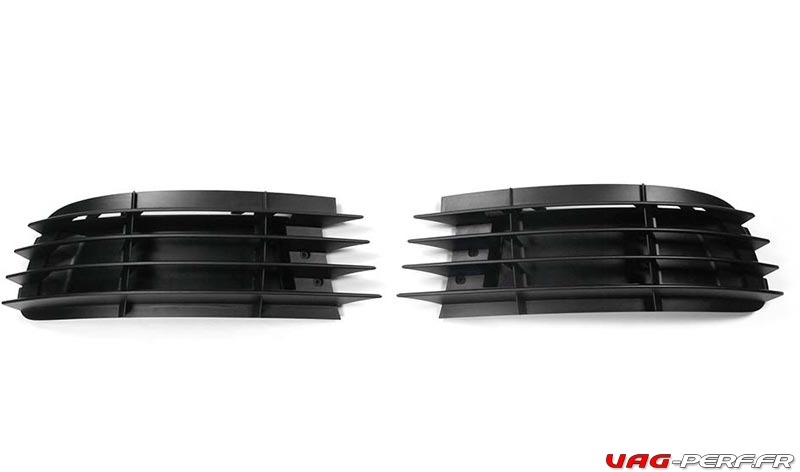

Référence Origine Grilles de pare-chocs VW GOLF R32 US

Attention, ces grilles prennent place dans le pare-choc avant de la Golf 5 R32 uniquement !

Kit de calandre de ventilation US VW Golf 5 (1K) R32 US avant.
100% de pièces d’origine Volkswagen®
Couleur: noir satiné
Contenu de la livraison: 1 grille de ventilation US R32 à gauche et 1 grille de ventilation US R32 à droite

  • Référence ETKA : 1K0854662E_661L9B9

approprié pour les véhicules suivants : VW Golf R32 2006-2009

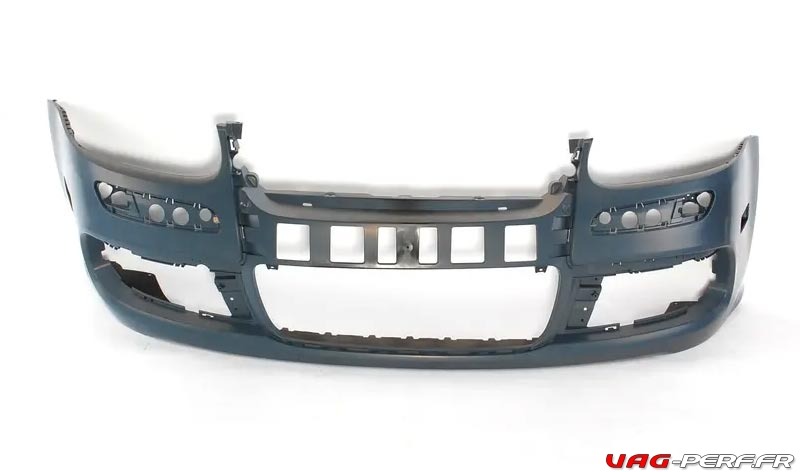

Pare-choc Avant VW GOLF 5 R32 US

Référence ETKA : 1K0807217ADGRU

Protection de pare-chocs d’origine pour VW Golf 5 (1K) R32 US
Le pare-chocs est apprêté, la couleur de la carrosserie est obligatoire


Le Pare-Choc Arrière de la VW Golf 5 R32

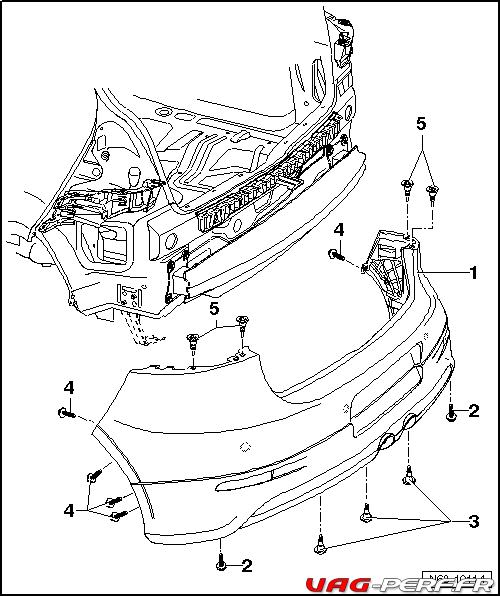

Vue d’ensemble Pare-Choc Arrière de la VW Golf 5 R32

Selon la version, il faut tenir compte de légères différences quant à la vue d’ensemble du montage.

Le pare choc arrière de la Golf 5 R32 se distingue par des sorties d’échappement centrales.

  • 1 – Cache
  • 2 – Vis
  • 3 – Vis
  • 4 – Vis
  • 5 – Vis

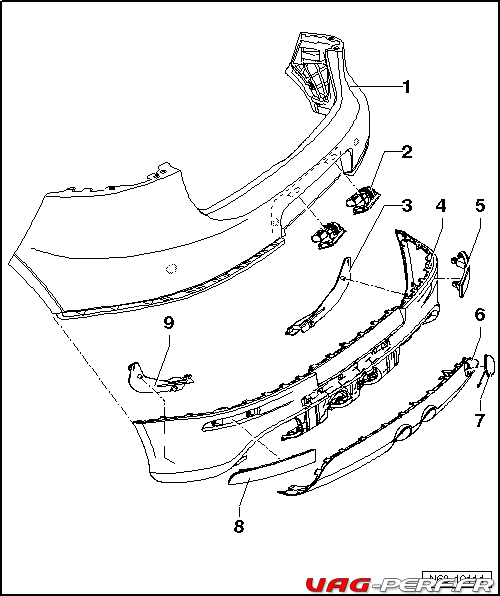

Pare-chocs arrière R32 : pièces rapportées

Selon la version, il faut tenir compte de légères différences.

  • 1 – Cache
  • Avec découpes différentes prévues pour la plaque de police
  • 2 – Feux de plaque de police
  • 3 – Équerre de montage droite
  • 4 – Spoiler
  • Avec découpes différentes prévues pour la plaque de police
  • 5 – Catadioptre droit
  • 6 – Écran
  • 7 – Cache de l’œillet de remorquage
  • 8 – Catadioptre gauche
  • 9 – Équerre de montage gauche

Tutoriel dépose Pare-Choc Arrière VW GOLF 5 R32

– Déposer les feux arrière

– Dévisser les vis -4- dans la zone de la coquille de passage de roue côtés gauche et droit.

– Dévisser les vis -2- et -3- par le bas.

– Dévisser les vis -5- par le haut.

La dépose ne peut être poursuivie qu’avec l’assistance d’un second opérateur.

– En se faisant aider par un second opérateur retirer parallèlement le bouclier -1- hors des profilés de guidage.

– Débrancher les connecteurs des composant électriques existants : feu de plaque de police


Le Diffuseur de Pare-chocs arrière de la VW GOLF R32

  • Référence ETKA : 1K6807568 9B9

approprié pour les véhicules suivants : VW Golf R32 2006-2009


Le Pare-chocs arrière de la VW GOLF R32

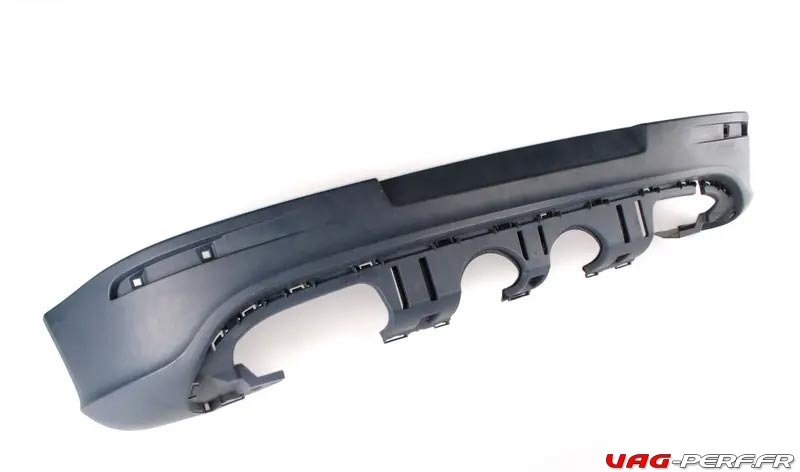

Pare-choc arrière d’origine Volkswagen Golf 5 R32
Ajustement parfait à 100% avec les pièces d’origine Volkswagen®

  • Référence ETKA : 1K6807433C GRU

approprié pour les véhicules suivants : VW Golf R32 2006-2009
