Les pare-chocs de la Volkswagen GOLF 5 Gti / Edition 30 / Pirelli : Tutoriel, Vue d’Ensemble et Références d’origine
Les pare-chocs de la VW GOLF 5 Gti font souvent l’objet de recherches et voici un article totalement dédié aux Gti ! Nous y retrouverons toutes les informations sur les pare chocs avant et arrière de la Volkswagen Golf 5 Gti incluant l’Edition 30 et la Pirelli.
Vous le savez déjà, la Gti Edition 30 ainsi que la Pirelli possèdent des pare-chocs avant et arrière spécifiques, ce qui permet de les différencier d’une Gti classique. Si vous recherchez les références des pièces d’origine pour leur remplacement comme le pare-chocs avant et arrière, la lame avant, la jupe arrière / spoiler, emblèmes, grilles d’anti brouillards … et autres calandres., cet article vous donnera toutes les réponses à vos questions !
Le démontage des pare-chocs peut être nécessaire pour installer une nouvelle face avant ou encore pour l’installation d’un intercooler gros volume ou encore pour une intervention sur le collecteur d’admission (FLAPS ou nettoyage des soupapes d’admission) ! Pour les pare-chocs arrière, ils peuvent être démontés pour de nombreuses raisons comme une nouvelle peinture par exemple.
Cet article ne concerne que la VW GOLF 5 GTI et de ses 3 déclinaisons : Gti, Gti Edition 30 et Pirelli

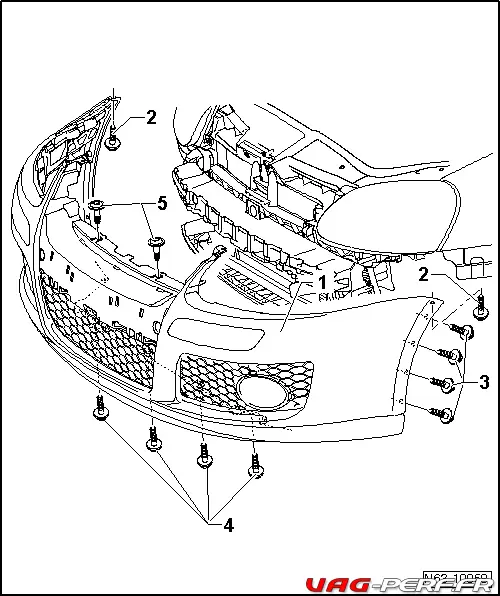

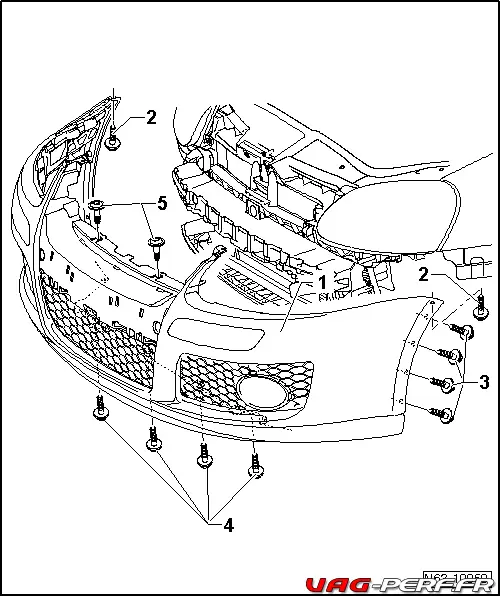

Vue d’ensemble du Bouclier de pare-chocs VW GOLF 5 GTI
Les boucliers de pare-chocs de la Golf GT et de la Golf GTI sont identiques. Seul l’aspect de la grille de calandre se différencie.
- 1 – Cache
- 2 – Vis
- 3 – Vis
- 4 – Vis
- 5 – Vis
Pare-chocs Avant VW GOLF 5 GTI : Pièces rapportées
Les boucliers de pare-chocs de la Golf GT et de la Golf GTI sont identiques. Seul l’aspect de la grille de calandre se différencie.
La grille d’aération de la Golf GTI a une structure en losange, la grille d’aération de la Golf GT possède des renforts.
- 1 – Cache
- 2 – Baguette de protection gauche
- 3 – Feu de position latéral
- 4 – Grille d’entrée d’air gauche
- 5 – Vis
- 6 – Partie supérieure de déflecteur
- 7 – Partie inférieure de déflecteur
- 8 – Vis
- 9 – Grille d’aération centrale
- 10 – Grille d’entrée d’air droite
- 11 – Baguette de protection droite
Démontage pare-chocs Avant VW GOLF 5 GTI
- – Déposer la grille de calandre
- – Dévisser les vis -5-.
- – Dévisser les vis -4- par le dessous.
- – Dévisser les vis -3- et -2- (orientées vers le haut) à gauche et à droite dans la zone de la coquille de passage de roue.
- La dépose ne peut être poursuivie qu’avec l’assistance d’un second opérateur.
- – En se faisant aider par un second opérateur retirer parallèlement le bouclier -1- hors des profilés de guidage.
- – Débrancher les connecteurs des composants électriques existants et des flexibles.

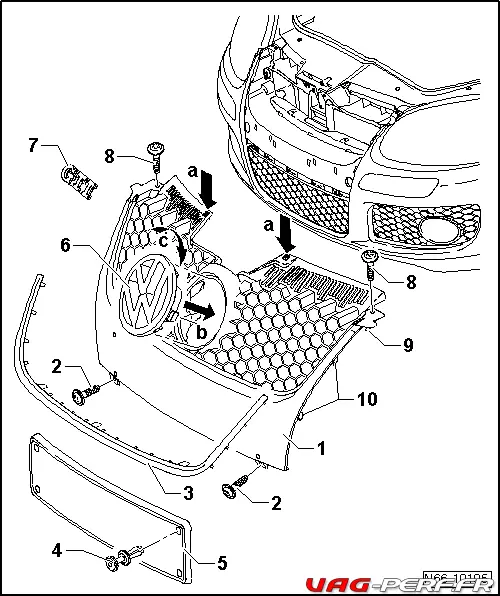

Grille de calandre VW GOLF 5 GTI : vue d’ensemble du montage
Selon la version, il faut tenir compte de légères différences.
La grille de calandre de la Golf GTI et celle de la Golf GT ne se distinguent que par leur aspect.
La grille de calandre de la Golf GTI a une structure en losange, celle de la Golf GT possède des renforts.
- 1 – Grille de calandre
- 2 – Vis
- 3 – Moulure d’encadrement
- 4 – Rivet expansible
- 5 – Support de plaque de police
- 6 – Emblème
- 7 – Monogramme GTI à l’avant
- 8 – Vis
- 9 – Crochets d’arrêt
- 10 – Crochet de guidage

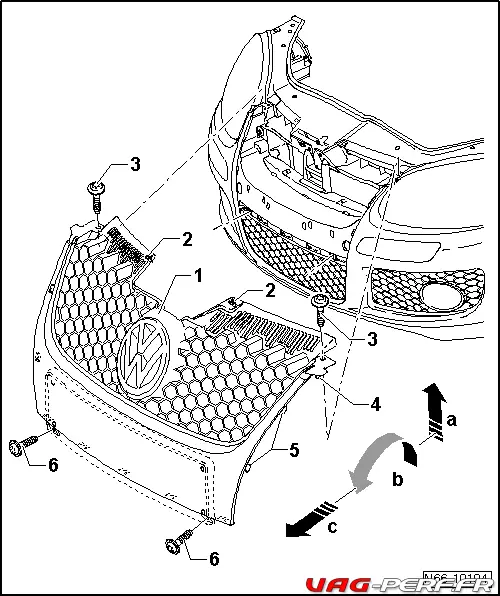

Grille de calandre VW GOLF 5 GTI : Dépose / Repose
– Dévisser les vis -3- et -6-.
– Désolidariser les crochets d’arrêt -2- et -4-.
– Soulever la grille de calandre -1- des crochets de guidage -5- vers le haut -flèche a-.
– Faire basculer le bord supérieur de la grille de calandre vers l’avant -flèche b-.
– Retirer la grille de calandre hors du bouclier du pare-chocs -flèche c-.

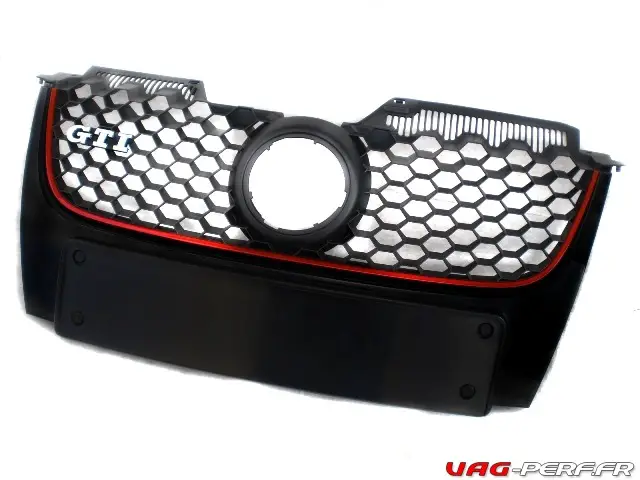

Référence Origine Grille de calandre VW GOLF 5 GTI
Cette version de la calandre est celle de la GTI.
Il existe deux versions :
- Référence ETKA US, sans support de plaque: 1K0853651HVW8
- Référence ETKA EU, avec support de plaque : 1K0853651EVW8
Calandre d’origine VW Golf V 1K GTI , avec motif en nid d’abeille et garniture rouge
Ajustement parfait à 100%, car une partie de la série VW y compris les personnages GTI, rapide et facile à installer, sans réglages, plug in play
Important: ne peut pas être installé ultérieurement sur VW GOLF R32 !
Important: uniquement pour les véhicules d’origine GTI ou GT
Le lettrage GTI est intégré à la structure en nid d’abeille mais peut être supprimé. Cette calandre existe avec porte-plaque d’immatriculation ou sans plaque d’immatriculation –
Aperçu | Produit | Prix | |
---|---|---|---|
Original Volkswagen VW VW Golf 5 Gti Grille, Calandre Tuning Original | Acheter sur Amazon |

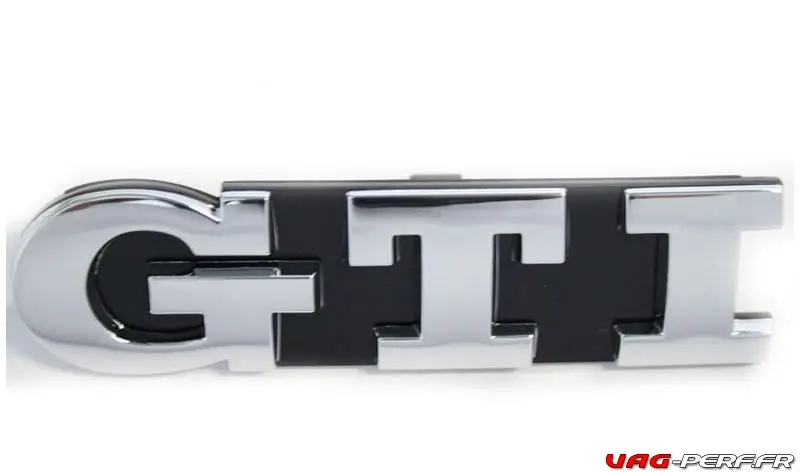

Monogramme de calandre VW GOLF 5 Gti
Référence ETKA : 1K6853679DFXC
No products found.

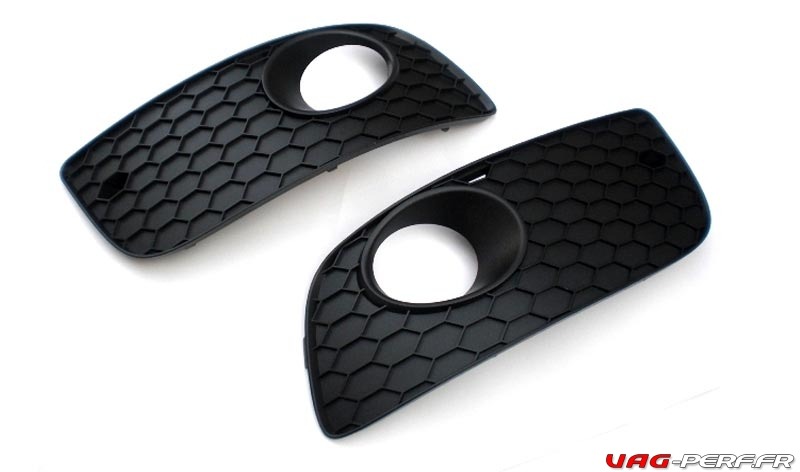

Grilles Anti Brouillard VW GOLF 5 Gti (Fermées)
Référence ETKA : 1K0853665S_666P9B9
Installation et ajustement parfait. Pièces d’origine Volkswagen®
Uniquement compatible pour modèles avec feux de brouillard
Contenu de la livraison: 1 jeu = 2 grilles (gauche et droite)
approprié pour:
- Golf V GT
- Golf V GTI
- Golf V R-Line
Aperçu | Produit | Prix | |
---|---|---|---|
ORIGINAL VOLKSWAGEN VW pièces GTI Pare-chocs Grille Kit ( GOLF V 5) | Acheter sur Amazon |

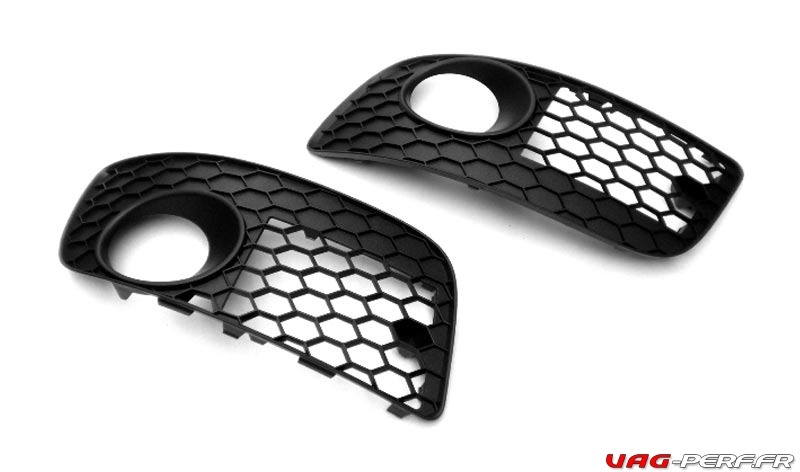

Grilles Anti Brouillard VW GOLF 5 Gti (Ouvertes)
Référence ETKA : 1K0854661M.662F9B9
Parfaites pour amener de l’air frais ! La référence corresponds à un jeu de grille de pare-chocs d’origine VW.
Installation et ajustement parfait à 100% avec les pièces d’origine Volkswagen® Cette version est ouverte avec le cache de couverture compris.
Uniquement compatible pour modèles avec feux de brouillard
Contenu de la livraison: 1 jeu = 2 grilles (gauche et droite)
approprié pour:
- Golf V GT
- Golf V GTI
- Golf V R-Line
Aperçu | Produit | Prix | |
---|---|---|---|
Original Volkswagen VW Golf V Gti Pare-Chocs Grille Set | Acheter sur Amazon |

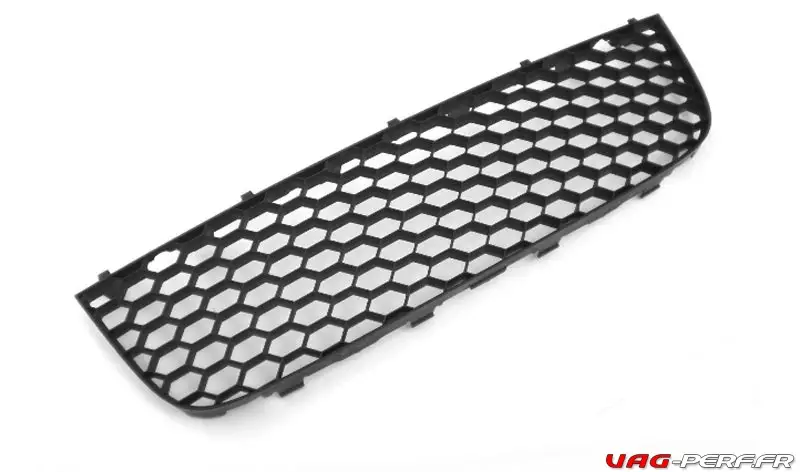

Grille inférieur (nid d’abeille) du pare choc avant VW GOLF 5 Gti
Cette grille est typique de la VW GOLF 5 Gti.
On la retrouve sur les 3 versions (Gti, Edition 30 et Pirelli)
Référence ETKA : 1K0853677B9B9
Aperçu | Produit | Prix | |
---|---|---|---|
Volkswagen original vW pièces de rechange pour volkswagen golf v gTI grille pare-chocs souple, au... | 59,10 EUR | Acheter sur Amazon |

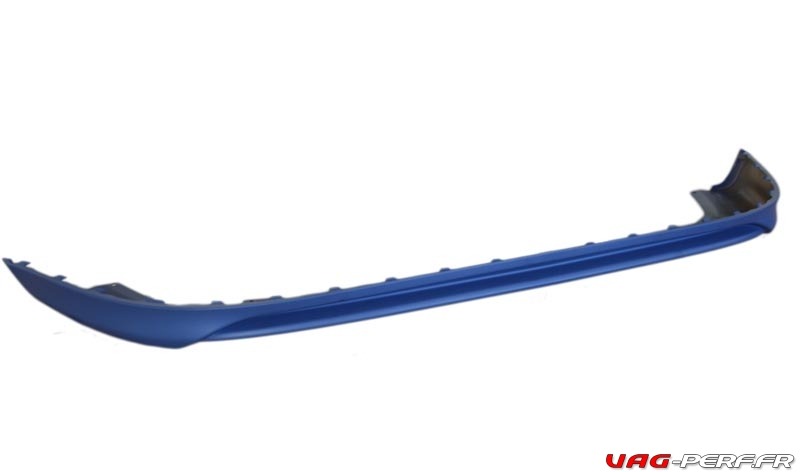

Lame de spoiler avant Spécifique VW GOLF 5 Gti Edition 30
Cette lame est spécifique à la VW GOLF 5 Gti Edition 30 et à la Pirelli.
Elle peut remplacer la lame installée d’origine sur la Gti Classique.
Référence ETKA : 1K0805903JGRU
Aperçu | Produit | Prix | |
---|---|---|---|
Pièces de rechange d'origine volkswagen gTI frontspoiler jubi 30 ans (golf v, jetta) | Acheter sur Amazon |
Le Pare-chocs Arrière de la VW GOLF 5 GTI

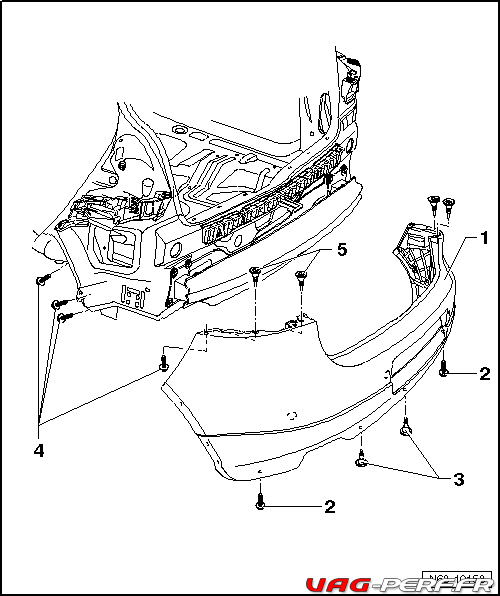

Vue d’ensemble pare-chocs arrière Golf 5 GTI
Selon la version, il faut tenir compte de légères différences quant à la vue d’ensemble du montage.
- 1 – Cache
- 2 – Vis
- 3 – Vis
- 4 – Vis
- 5 – Vis
Tutoriel démontage Pare choc Arrière VW GOLF 5 Gti
– Déposer les feux arrière →Équipement électrique; Groupe de rép.94
– Dévisser les vis -4- dans la zone de la coquille de passage de roue côtés gauche et droit.
– Dévisser les vis -2- et -3- par le bas.
– Dévisser par le haut les vis -5- situées sous les feux arrière gauche et droit.
La dépose ne peut être poursuivie qu’avec l’assistance d’un second opérateur.
– En se faisant aider par un second opérateur retirer parallèlement le bouclier -1- hors des profilés de guidage.
– Débrancher les connecteurs des composant électriques existants : feu de plaque de police

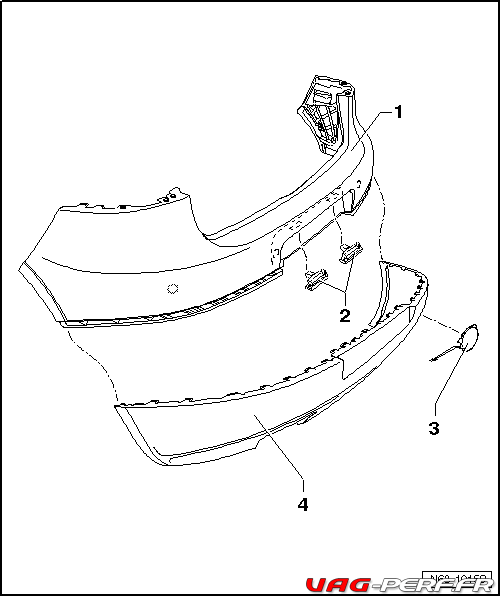

Pare-chocs arrière modèles spéciaux GTI : pièces rapportées
Selon la version, il faut tenir compte de légères différences.
- 1 – Cache
- 2 – Feux de plaque de police
- 3 – Cache de l’œillet de remorquage
- 4 – Spoiler
Monogrammes et Badges VW GOLF 5
Ci dessous, une sélection de monogrammes origine Volkswagen.
-

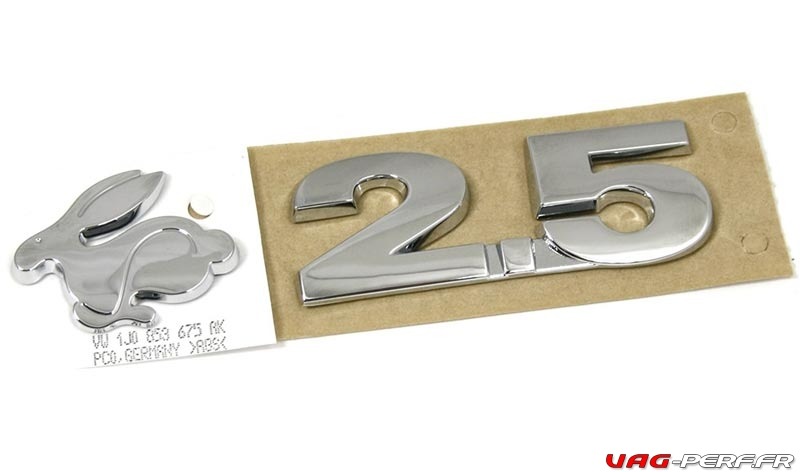

Badge Rabbit 2.5 US
ref ETKA : 1K0853675AJ739
No products found.
-

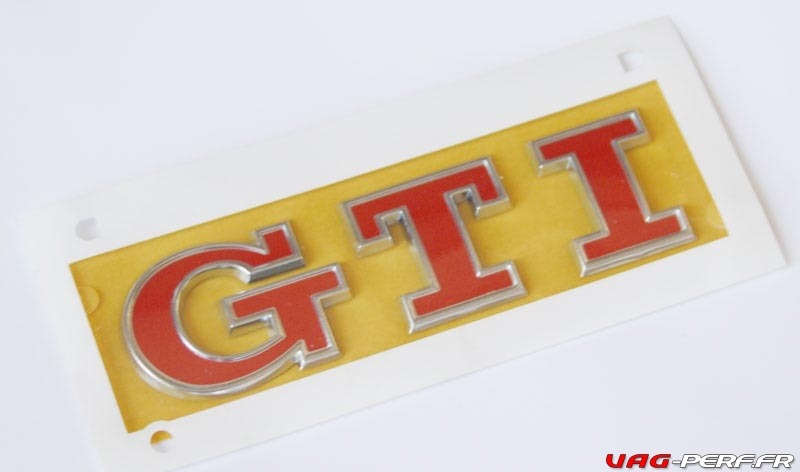

Badge Gti Chromé et Rouge
ref ETKA : 5G0853675ACJZQ
Aperçu | Produit | Prix | |
---|---|---|---|
Volkswagen Original VW GTI Rear Boot Badge Emblem Chrome Red - 5G0853675Acjzq | 51,00 EUR | Acheter sur Amazon |
-
Badge Golf chromé
ref ETKA : SW12126
No products found.
-
Badge 4 Motion
ref ETKA : SW12122
No products found.
-
Badge 2.0 TDI Chromé
ref ETKA : SW12121
No products found.
-
Badge Gti Chromé
ref ETKA : 1K0853675BJ739
Aperçu | Produit | Prix | |
---|---|---|---|
Original Volkswagen VW Pièce de Rechange Inscription Autocollant Plaquette (GTI) | 67,61 EUR | Acheter sur Amazon |
Accessoires VW GOLF 5
Support de plaque GTI Noir et Rouge
Porte-plaque d’immatriculation en plastique avec logo GTI et bande de bordure rouge
Exécution: (droite) comme un cadre pliant, donc facile à assembler
l’outil de verrouillage est pré-perforé sur chaque support de plaque d’immatriculation (moulé à l’arrière)
approprié pour plaque d’immatriculation Europe à une rangée 520×110 mm
Informations complémentaires:
Longueur: 540 mm
Largeur: 110 mm
Hauteur: 12 mm
Poids: 220 g
référence ETKA :ZCP904108
