Les Pare-chocs Avant et Arrières de l’Audi A3 S3 8V Sedan Berline : Tutoriel et Vue d’ensemble

0

Nous n’oublions pas l’Audi A3/S3 8V Sedan (Berline) dans notre série d’articles dédiés aux pare chocs ! Comme toujours, vue d’ensemble et tutoriel démontage des pare chocs avant et arrière. Les procédures de démontage / remontage vous seront très utiles pour le démontage du pare choc avant si vous souhaitez installer un intercooler gros volume ou encore pour son remplacement par un pare-choc neuf.

Nous tâcherons également d’ajouter les références d’origine des différentes pièces qui composent les différents pare-chocs et jupes de l’Audi S3 Sedan. Vous y retrouverez la référence de la calandre, de l’emblème Audi ou encore des sorties d’échappement chromées. Nous ferrons également quelques petits rappels sur les bonnes pratiques lors du démontage d’un pare choc.

Important !
Cet article n’est valable que pour l’Audi A3 Sedan (Berline)


Tutoriel Démontage Remontage Pare-chocs Avant Audi S3 Berline

Cette 1ere partie de notre article concerne le pare-choc avant.

Vous y trouverez la vue d’ensemble du pare choc avant puis un tutoriel détaillé permettant de démonter les différentes parties du pare-choc avant de l’Audi S3 8V Berline.

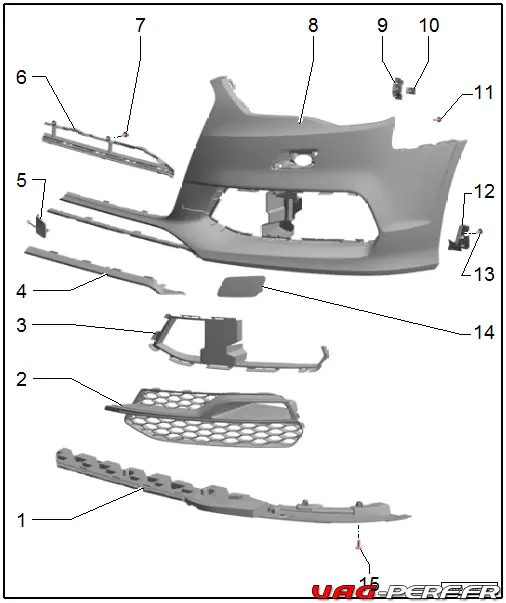

Vue d’ensemble Bouclier de pare-chocs : vue d’ensemble du montage – Audi S3 Berline

  • 1 – Pièce de fermeture du bouclier de pare-chocs
  • 2 – Grille d’entrée d’air
  • 3 – Cache
  • 4 – Partie inférieure du déflecteur
  • 5 – Cache d’œillet de remorquage
  • 6 – Raidisseur inférieur
  • 7 – Vis
  • 8 – Bouclier de pare-chocs
  • 9 – Logement
  • 10 – Écrou à tôle
  • 11 – Vis
  • 12 – Pièce intercalaire
  • 13 – Vis
  • 14 – Cache de gicleur
  • 15 – Vis

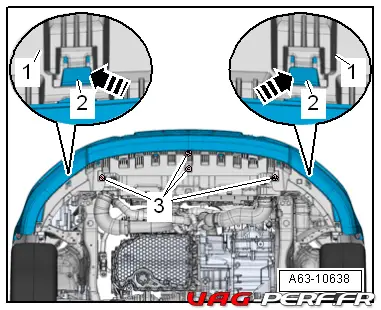

Pièce de fermeture du bouclier de pare-chocs avant : dépose et repose – Audi S3 Sedan (1)


Dépose

– Déposer le carénage d’insonorisation avant

– Détacher la partie avant de la coquille de passage de roue et la pousser sur le côté.

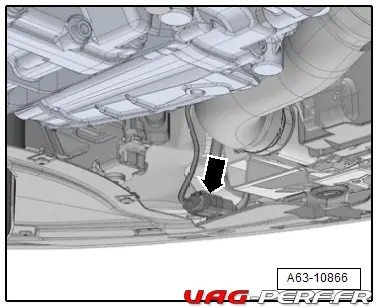

– Dégager le connecteur central -flèche- au niveau du support.

– Le cas échéant, dévisser la vis -flèche-.

– Dévisser les vis -3-.

– Déverrouiller le crantage -2- de la pièce de fermeture -1–flèche-.

– Retirer la pièce de fermeture du bouclier de pare-chocs avant vers l’arrière dans le sens de la marche.

– Le cas échéant, dégager la conduite d’eau pour le nettoyage des phares.


Repose

La repose s’effectue dans l’ordre inverse de la dépose.


Grille d’entrée d’air : dépose et repose – Audi A3/S3 avec radiateur additionnel latéral

Dépose

– Déposer le bouclier de pare-chocs avant

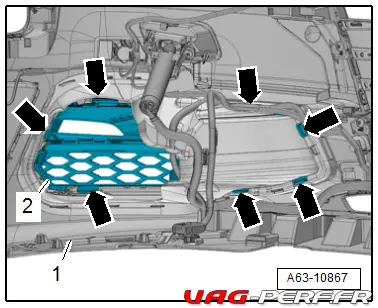

– Déverrouiller les crantages -flèches- et retirer la grille d’entrée d’air -2- du bouclier de pare-chocs -1-.

Repose

La repose s’effectue dans l’ordre inverse de la dépose, en tenant compte de ce qui suit :

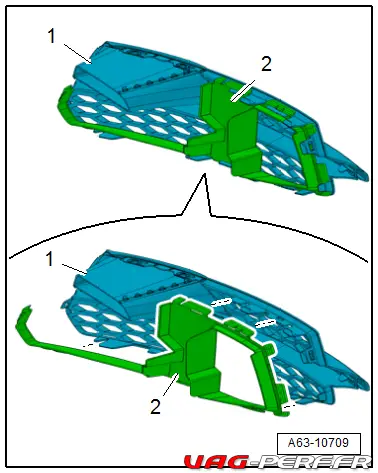

– Avant la remise en place, engager le cache -2- sur la grille d’entrée d’air -1-.

– Mettre en place la grille d’entrée d’air sur le bouclier de pare-chocs et l’enfoncer en veillant à ce que les ergots de fixation s’encliquettent entièrement dans le bouclier de pare-chocs.


Rappel outillage pour le démontage

Lorsque vous travaillez sur des pare-chocs, vous devez prendre soin de ne pas abîmer ceux ci !

Les plus maniaques d’entre nous, ayant des véhicules exposés sur les rassemblements dans les Shine & Show par exemple prennent soin de nettoyer leurs pare-chocs avant de les démonter ! Cela évite de créer des micro rayures sur le pare choc si celui ci est sale.

Afin d’entre poser en toute sécurité vos pare-chocs, on vous recommande de disposer soit d’une couverture type couverture de déménagement bien épaisse ou encore d’une paire de tréteaux. Cela vous permettra de ne pas abîmer les pièces démontées.

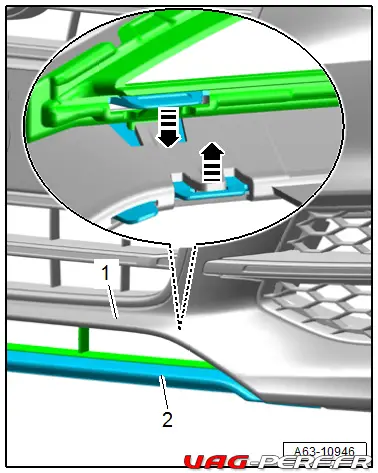

Partie inférieure du déflecteur : dépose et repose – Audi S3 Berline

Dépose

– Déposer l’élément de fermeture du bouclier de pare-chocs avant

– Déverrouiller les crans -flèches- et retirer la partie inférieure du déflecteur -2- du bouclier de pare-chocs -1- par l’avant.

Repose

La repose s’effectue dans l’ordre inverse de la dépose.


Bouclier de pare-chocs : dépose et repose – Audi A3 avec radiateur additionnel latéral

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Jeu d’obturateurs pour moteur -VAS 6122-

Dépose

– Côté gauche : braquer les roues avant et détacher la coquille de passage de roue dans la zone du bouclier de pare-chocs avant.

– Côté droit : désolidariser la partie avant inférieure de la coquille de passage et la pousser sur le côté → Chapitre.

– Placer un bac de récupération sous le point de raccord du flexible d’eau.

– Débrancher le flexible d’eau -1- de la pompe -2- de lave-projecteurs en appuyant sur la touche de déverrouillage.

– Obturer le raccord de flexible avec un obturateur propre du jeu d’obturateurs pour moteur -VAS 6122-.

– Dégager le flexible d’eau -3-.

– Débrancher le connecteur central -flèche-.

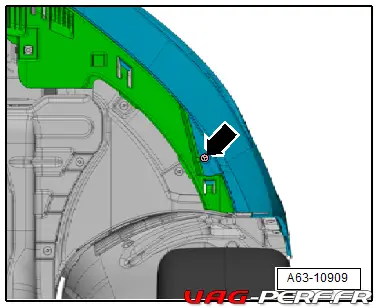

– Pousser la coquille de passage de roue détachée sur le côté et dévisser les vis -flèches-.

– Dévisser les vis -1, 2-.

– Décrocher -flèche- le flanc latéral -3- de l’avant du panneau latéral et retirer le bouclier de pare-chocs par l’avant avec l’aide d’un 2e mécanicien.

Une fois déposés, on vous recommande bien entendu de disposer soit d’une couverture type couverture de déménagement bien épaisse ou encore d’une paire de tréteaux. Cela vous permettra de ne pas abimer les pièces démontées.

Repose

La repose s’effectue dans l’ordre inverse de la dépose, en tenant compte de ce qui suit :

Réglage

– Desserrer les vis -1-.

– Ajuster le bouclier de pare-chocs avant dans le sens longitudinal en fonction des repères -flèche-.

– Serrer les vis.

– Contrôler l’homogénéité des cotes d’interstice et répéter le réglage si nécessaire.

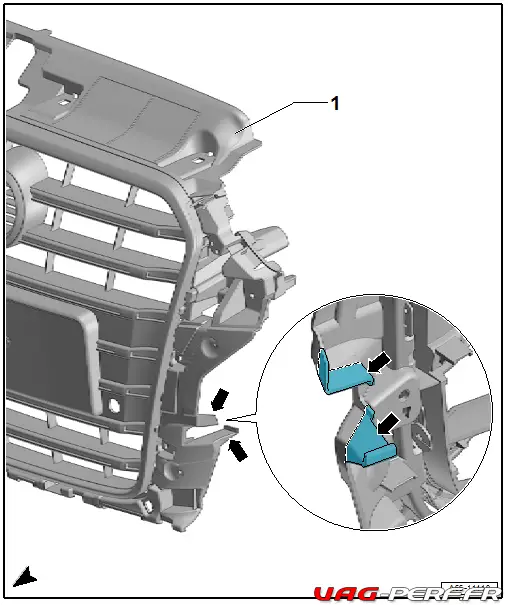

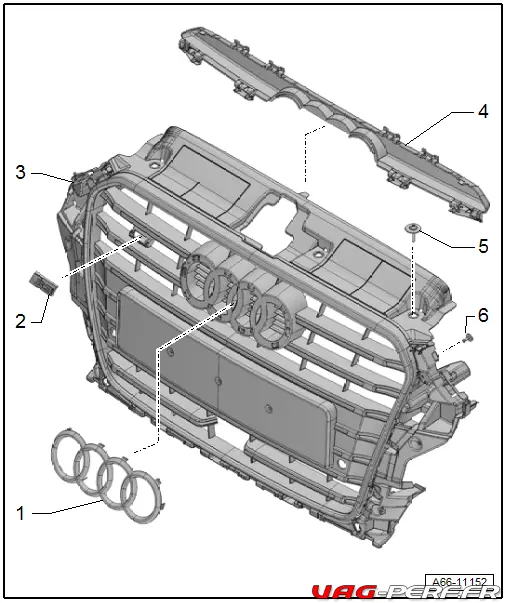

Grille de calandre Audi A3 S-Line/S3 Vue d’ensemble

Sur la grille de calandre de la S3, il faut réaliser des découpes en bas à gauche et à droite si elles ne sont pas déjà réalisées.

  • 1 – Emblème Audi
  • 2 – Monogramme
  • 3 – Grille de calandre
  • 4 – Renfort
  • 5 – Vis
  • 6 – Vis

  • 1 – Grille de calandre

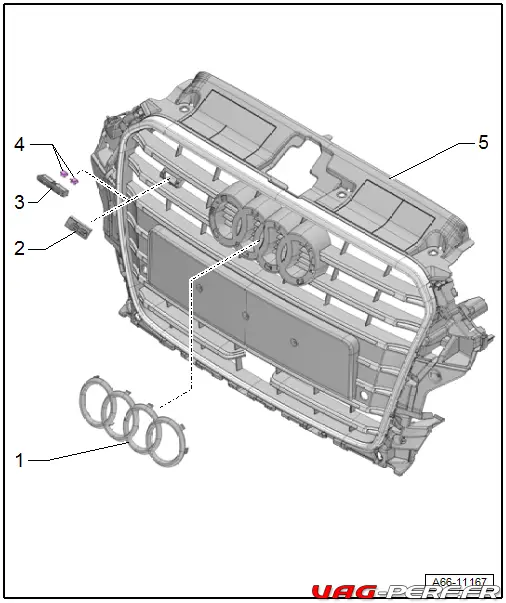

Monogrammes et emblèmes : vue d’ensemble du montage

Ci dessous, voici les différents emplacement des logos, badges, monogrammes et emblèmes que l’on retrouve sur l’Audi A3 8V, S3,


1 – Emblème Audi

Référence ETKA : 8K5853601

Dépose

– Déposer le bouclier de pare-chocs avant → Chapitre.

– Pour déverrouiller, pousser précautionneusement le cran de sûreté -1- dans le sens de la -flèche-.

– Retirer l’emblème Audi -2- de la grille de calandre -3-.

Repose

La repose s’effectue dans l’ordre inverse de la dépose, en tenant compte de ce qui suit :

– Enfoncer l’emblème Audi jusqu’à ce qu’elle s’encliquette de manière audible.


2 – Monogramme S3

Référence ETKA : 8P0853736A2ZZ

Dépose

– Passer les doigts dans les ouvertures de la grille de calandre et déverrouiller le crantage -crantage-.

– Retirer le monogramme S3 -2- de la grille de calandre -1-.

S’il n’est pas possible de déposer le monogramme comme décrit, il faut déposer le bouclier de pare-chocs avant

Repose

La repose s’effectue dans l’ordre inverse de la dépose, en tenant compte de ce qui suit :

– Mettre en place le monogramme S3 sur la grille de calandre et l’enfoncer jusqu’à ce qu’il s’encliquette de manière audible.

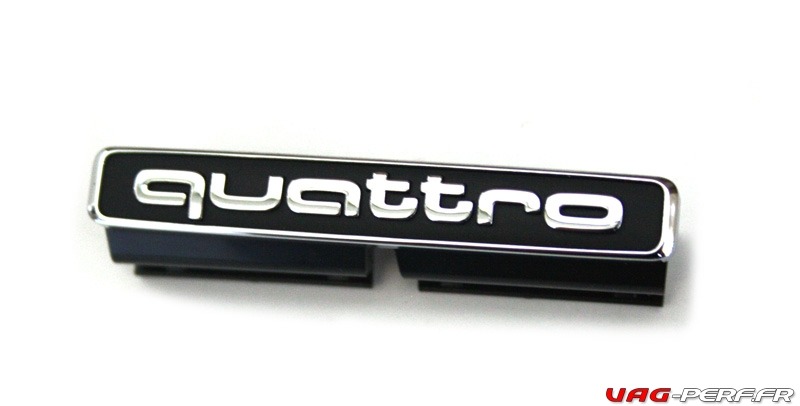

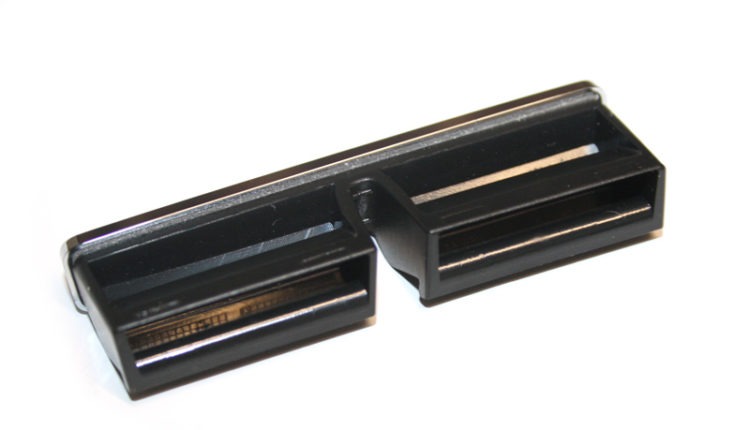

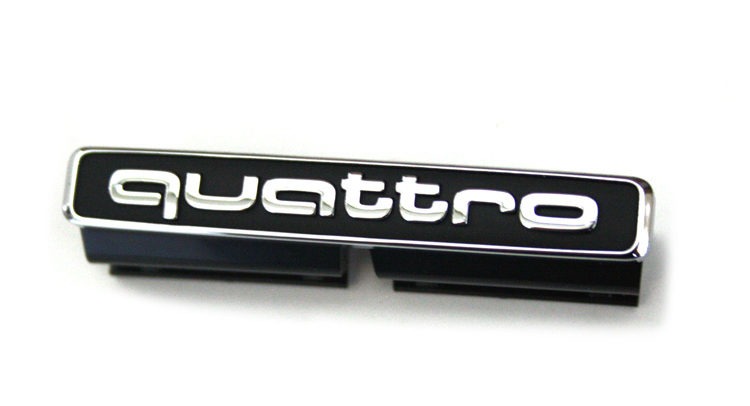

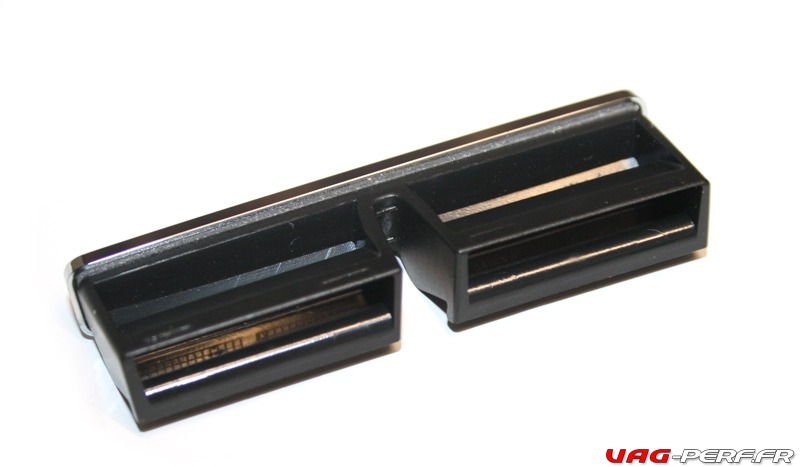

3 – Monogramme Quattro

Référence ETKA : 8V08537362ZZ_2x8L0807180, 8V0853736

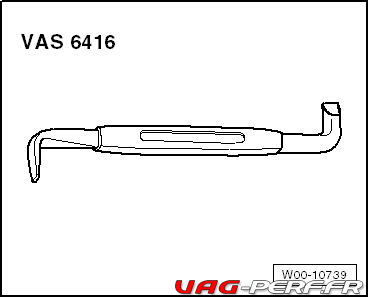

Pour le démontage du logo quattro, utiliser un Tournevis coudé -VAS 6416-

Dépose

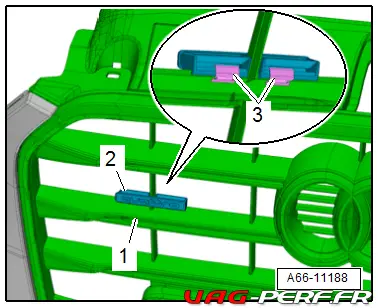

– Dégager les agrafes de retenue -3- à l’aide du tournevis coudé -VAS 6416-.

– Retirer le monogramme Quattro -2- de la grille de calandre -1-.

S’il n’est pas possible de déposer le monogramme comme décrit, il faut déposer le bouclier de pare-chocs avant.

Repose

– La repose s’effectue dans l’ordre inverse de la dépose.

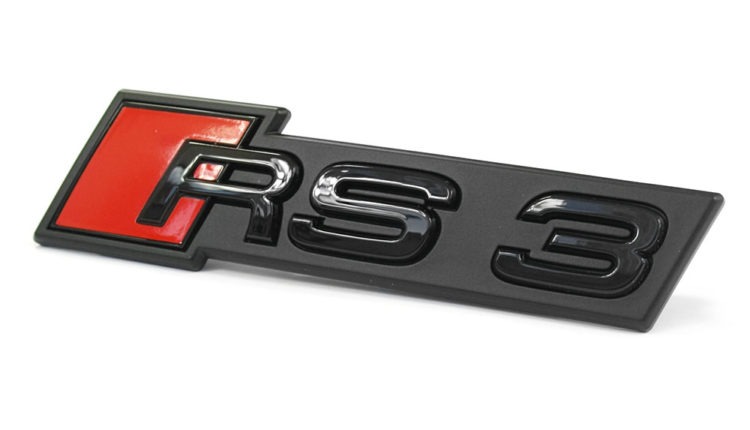

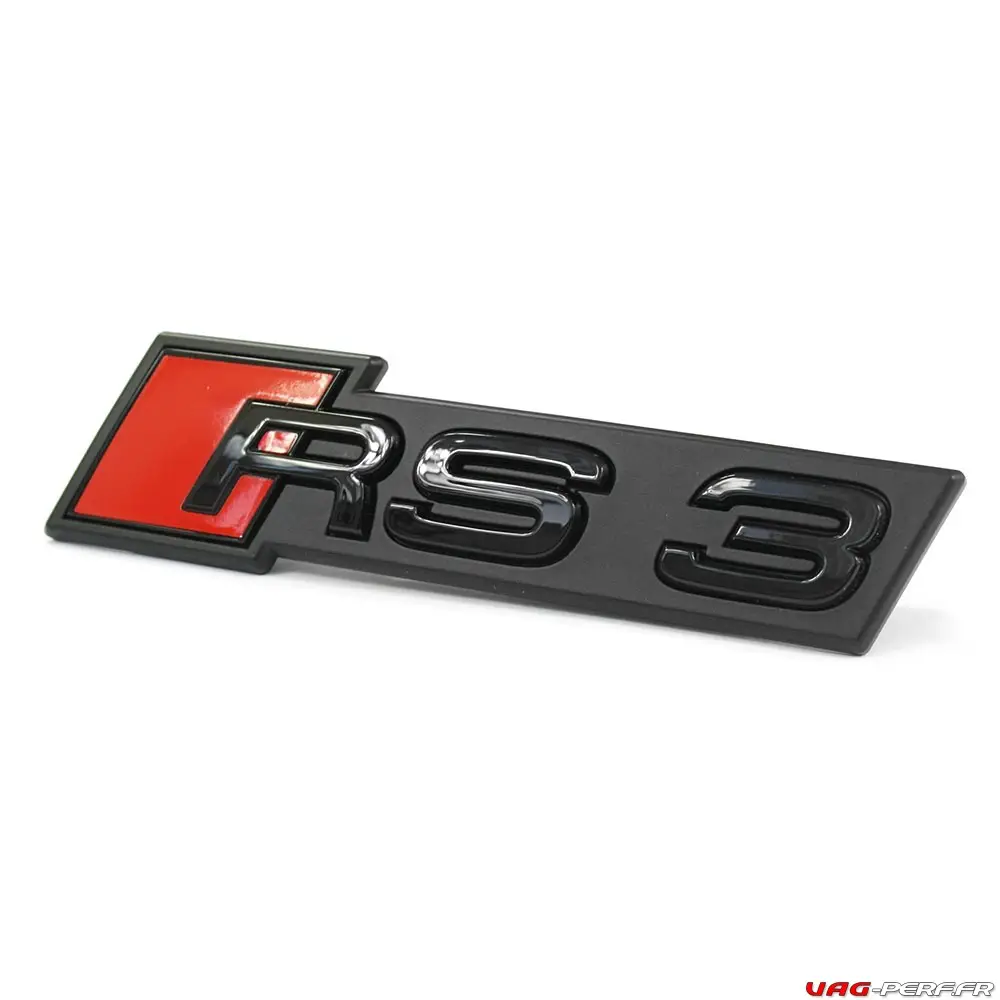

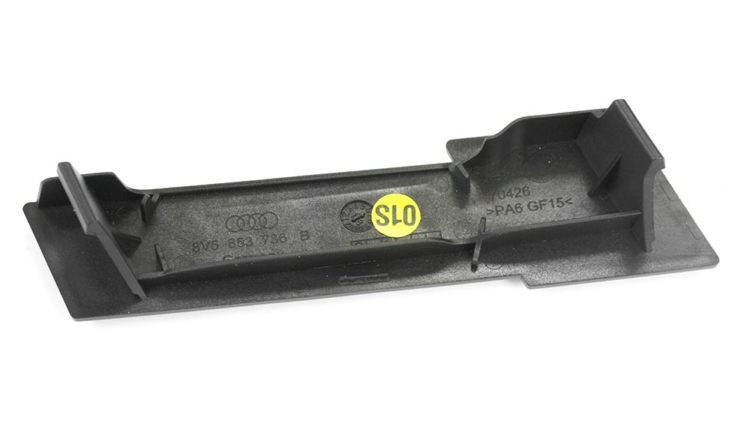

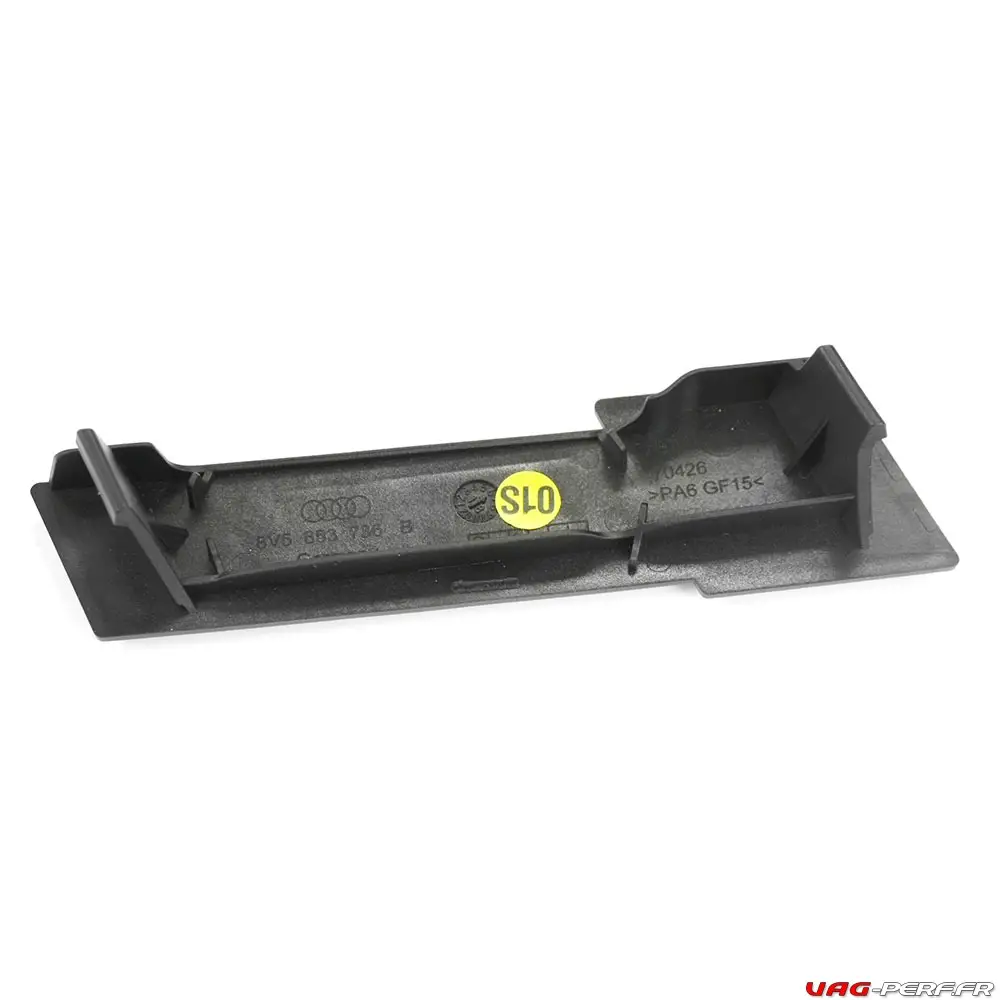

Monogramme RS3

Référence ETKA : 8V5853736B





Tutoriel complet Pare choc Arrière Audi S3 Sedan (Berline)

Dans cette seconde partie de notre article, nous allons voir les différentes parties du pare choc arrière, les différentes étapes pour le démontage du pare choc ainsi que les différentes références des pièces qui le composent.

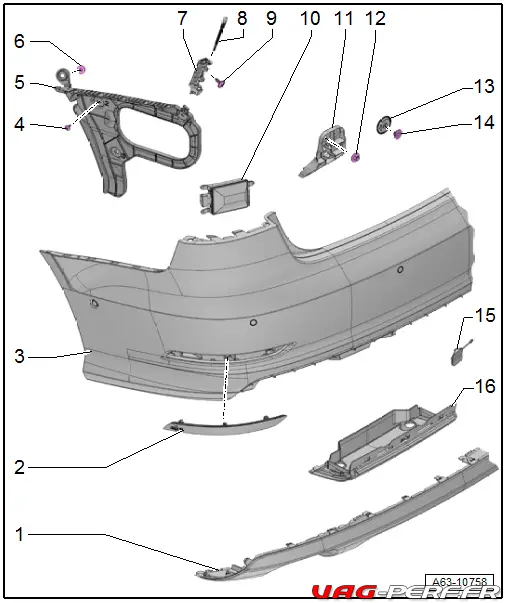

Vue d’ensemble du Bouclier de pare-chocs arrière de l’Audi A3 Berline

  • 1 – Partie inférieure du bouclier de pare-chocs
  • 2 – Catadioptre
  • 3 – Bouclier de pare-chocs arrière
  • 4 – Vis
  • 5 – Logement latéral
  • 6 – Écrou
  • 7 – Pièce de guidage supérieure
  • 8 – Verrouillage. Servant à fixer le bouclier de pare-chocs arrière sur la pièce de guidage supérieure
  • 9 – Vis
  • 10 – Calculateur d’assistant de changement de voie
  • 11 – Logement
  • 12 – Écrou
  • 13 – Cache
  • 14 – Écrou
  • 15 – Cache
  • 16 – Cache

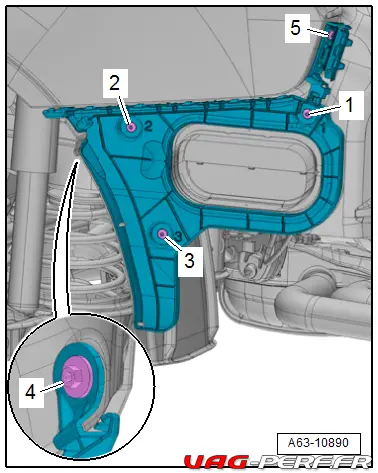

  • Logement latéral du bouclier de pare-chocs : couple de serrage et ordre de serrage
  • Vis -1, 2, 3 et 5-, à 3 Nm.
  • Écrou -4-, à 2,5 Nm.


Tutoriel Démontage Pare choc arrière Audi S3 Sedan (Berline)

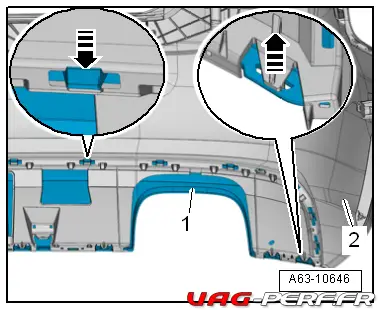

Partie inférieure du bouclier de pare-chocs : dépose et repose

Dépose

– Audi A3, déposer le bouclier de pare-chocs arrière → Chapitre.

– Déverrouiller les crantages -flèches- et retirer la partie inférieure -1- du bouclier de pare-chocs -2-.

Repose

Pour la repose, procéder dans l’ordre inverse de la dépose en tenant compte de ce qui suit :

– Enfoncer la partie inférieure du bouclier de pare-chocs dans le bouclier de pare-chocs jusqu’à ce qu’elle s’encliquette de manière audible.


Bouclier de pare-chocs Arrière : dépose et repose

Prudence ! Sur les véhicules dotés de l’assistant de changement de voie, il faut recalibrer le calculateur d’assistant de changement de voie -J769-/-J770-

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Douille-rallonge -T40078-

On vous recommande également d’utiliser une couverture type couverture de déménagement afin d’y déposer votre pare-choc et de ne pas l’abimer.

Vous pouvez également utiliser une paire de tréteaux si vous le souhaitez.


– Déposer les feux arrière

  • – Tourner la commande d’éclairage en position « 0 ».
  • – Ouvrir le couvercle du revêtement latéral de coffre à bagages.
  • – Dévisser le pivot fileté -2-.
  • – Faire pivoter le bloc de feux arrière -1- vers l’extérieur -flèche- et, ce faisant, détacher les goujons de retenue des clips-écrous.
  • – Débrancher le connecteur électrique.

– Déposer le revêtement terminal arrière et le revêtement latéral

Ci dessous la vue d’ensemble du revêtement arrière et latéral


1 – Revêtement du porte-serrure (vue d’ensemble)

  • Doit s’engager sur les pivots et dans le revêtement latéral de coffre à bagages
  • L’enfoncer jusqu’à ce qu’il s’encliquette de manière audible
  • Rabattre la lèvre du joint de hayon
  • 2 – Agrafe.
  • Mettre en place dans le revêtement
  • Déposer à l’aide de la -T40280- les agrafes restées en place dans les points de fixation de la carrosserie et les mettre en place dans le revêtement en vue de la repose.
  • Remplacer les agrafes endommagées ou déformées.

Revêtement du porte-serrure, dépose

Outils nécessaires : Levier poussoir -80-200- et Outil de démontage -T40280-

  • Déposer le tapis de sol du coffre à bagages.
  • Retirer le joint de hayon -2- dans la zone du revêtement de l’arrière du véhicule.
  • À l’aide du levier d’extraction -80-200-, déclipser verticalement le revêtement du porte-serrure -1- vers le haut -flèches-.


3 – Revêtement latéral du coffre à bagages vue d’ensemble

  • 1 – Agrafe.  Mettre en place dans le revêtement. Déposer à l’aide de l’outil de démontage -T40280- les agrafes restées en place dans les points de fixation et les mettre en place dans le revêtement en vue de la repose.
  • 2 – Vis
  • 3 – Support. Du revêtement latéral de coffre à bagages
  • 4 – Revêtement latéral du coffre à bagages. L’enfoncer jusqu’à ce qu’il s’encliquette de manière audible. Rabattre la lèvre du joint de hayon
  • 5 – Vis
  • 6 – Support
  • 7 – Crochet pour sacs
  • 8 – Œillet d’arrimage
  • 9 – Vis
  • 10 – Couvercle
  • 11 – Prise de courant 12 V -U5-
  • 12 – Écrou

– Déposer le pare choc arrière

– Retirer le cache -1-.

– Dévisser l’écrou -2- à l’aide de l’embout -T40078-.

– Dévisser les vis -flèches- dans le passage de roues.

– Dévisser les vis -flèches-.

– Tirer le verrouillage -1- vers le haut -flèche-.

– Le cas échéant, dégager le faisceau de câbles électriques.

– Décrocher la partie latérale au niveau du panneau latéral, en procédant vers l’extérieur, et retirer légèrement le bouclier de pare-chocs -2-.

– Débrancher les connecteurs -1 et 2-.

– Poser le bouclier de pare-chocs sur un support souple.

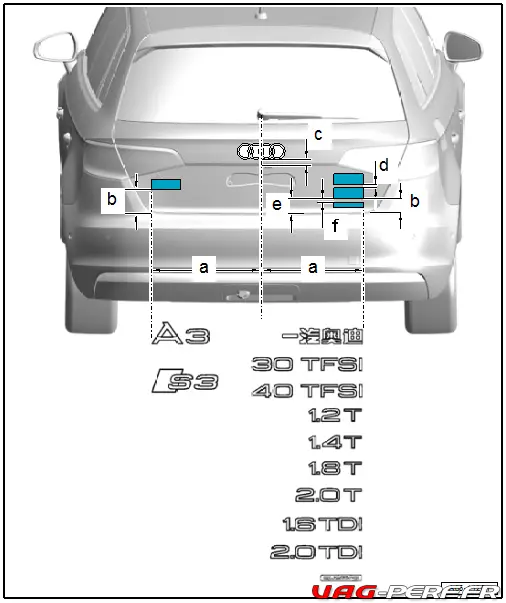

Monogrammes et emblèmes Pare Chocs Arrière vue d’ensemble du montage

Ci dessous, voici les différents emplacement des logos, badges, monogrammes et emblèmes que l’on retrouve sur à l’arrière.

Audi A3

  • Cote -a- = 482 mm
  • Cote -b- = 50 mm
  • Cote -c- = 18 mm
  • Cote -d- pas sur l’Audi A3
  • Cote -e- = 50 mm
  • Cote -f- = 4 mm

Sportback

  • Cote -a- = 482 mm
  • Cote -b- = 49 mm
  • Cote -c- = 25,5 mm
  • Cote -d- = 20 mm pour monogramme Chine
  • Cote -e- = 49 mm
  • Cote -f- = 4 mm

Berline

  • Cote -a- = 461 mm
  • Cote -b- = 45 mm
  • Cote -c- = 12 mm
  • Cote -d- = 15 mm pour monogramme Chine
  • Cote -e- = 46 mm
  • Cote -f- = 4 mm


Emblème Quattro

Référence ETKA : 8V0853737A

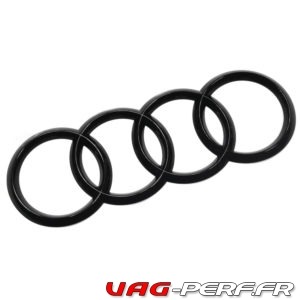

Emblème Audi Black

Référence ETKA : 8K5853302

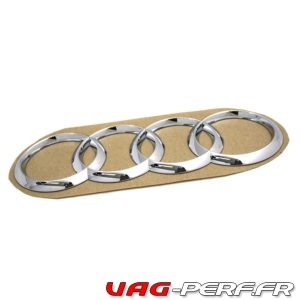

Emblème Audi Chromé

Référence ETKA : 8V08537422ZZ, 8V48537422ZZ, 8V78537422ZZ


Logo 40 TDI

Référence ETKA : 83A853744CT94


Logo 35 TDI

Référence ETKA : 83A853744BT94


Logo 40 TFSI

Référence ETKA : 83A853744AT94

Aperçu Produit Prix
TFSI Lot de 40 badges pour hayon Noir TFSI Lot de 40 badges pour hayon Noir Actuellement indisponible

Logo 45 TFSI

Référence ETKA : 83A853744DT94

Aperçu Produit Prix
Emblème de tuning Noir 45 TFSI Emblème de tuning Noir 45 TFSI Actuellement indisponible

Logo 35 TFSI

Référence ETKA : 83A853744T94


Logo 30 TFSI

Référence ETKA : 8V085374KT94


Logo 25 TFSI

Référence ETKA : 82A853744T94

Aperçu Produit Prix
TFSI Lot de 25 badges pour hayon Noir TFSI Lot de 25 badges pour hayon Noir Actuellement indisponible

Logo V10

Référence ETKA : 4E0853601

Aperçu Produit Prix
Logo V10 noir Tuning Exclusive Black Edition Logo V10 noir Tuning Exclusive Black Edition Actuellement indisponible

Logo RS3

Référence ETKA : 4E0853601


Logo TFSI Chromé

Référence ETKA : 8X0853737A2ZZ


Logo 50 TFSI Chromé

Référence ETKA : 4G0853744C2ZZ


Logo Audi Sport

Référence ETKA : 4S0853737D2ZZ

Aperçu Produit Prix
4S08537D2ZZ Autocollant de sport avec logo chromé 4S08537D2ZZ Autocollant de sport avec logo chromé Actuellement indisponible

Logo S3

Référence ETKA : 8L08537352ZZ


Logo Audi Sport

Référence ETKA : 4S0853737D2ZZ

Aperçu Produit Prix
4S08537D2ZZ Autocollant de sport avec logo chromé 4S08537D2ZZ Autocollant de sport avec logo chromé Actuellement indisponible

Logo Audi DTM

Référence ETKA : 8E0853601A


Logo Audi RS3

Référence ETKA : 8P08537402ZZ


Accessoires personnalisation pour Audi S3 Sedan

Ci dessous, voici une sélection d’accessoires pour votre Audi 8V Sedan.




Visserie ronde 6 pans femelle

7 x 22

Référence ETKA : 8K0805399A


Visserie ronde à tole 6 pans

5 x 16

Référence ETKA : N90974701


Visserie ronde 6 pans à tete ronde

6 x 30

Référence ETKA : N91070201


Spécial personnalisation





Leave A Reply

Ce site utilise Akismet pour réduire les indésirables. En savoir plus sur comment les données de vos commentaires sont utilisées.
