Les Pare-chocs Avant et Arrière de l’Audi RS3 8V : Tutoriel, références Origine Audi et Vue d’ensemble

0

Derniers articles qui traiterons des pare chocs de l’Audi A3 8V avec cette fois un article dédié à la version RS3 2.5 TFSI ! Cet article regroupera Vue d’ensemble des parechoc avant et arrière ainsi que les procédures de démontage / remontage. Vous trouverez également les références des pièces comme la calandre, emblèmes 2.5 TFSI, logo RS3 …

Si vous avez prévu d’installer un intercooler gros volume dans le cadre d’une préparation ou encore le démontage du pare choc pour le faire repeindre, cet article vous sera très utile ! N’oubliez pas que vous pouvez consultez nos autres articles sur les pare chocs de l’Audi A3 8V classique, de la version Sedan : parechoc avant, pare choc arrière …

Important !
Cet article n’est valable que pour la version RS3 de l’Audi 8V (A3)


Pare choc Avant Audi RS3 8V

Cette partie est composée de deux parties essentielles, avec une vue d’ensemble du pare choc avant et les étapes pour démonter le pare choc.

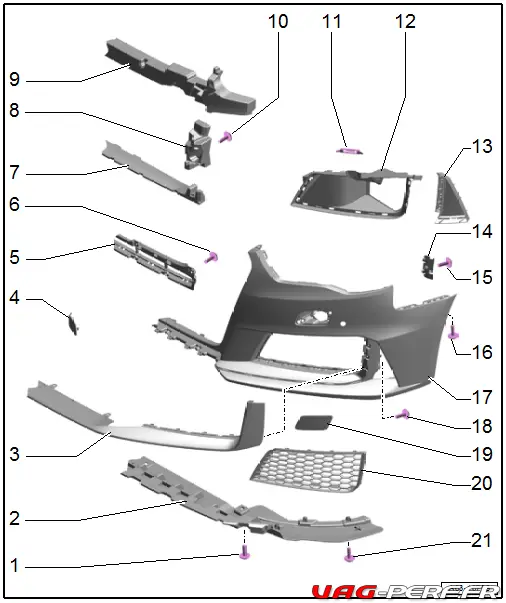

Vue d’ensemble Bouclier de pare-chocs Avant Audi RS3 8V

  • 1 – Partie inférieure du bouclier de pare-chocs
  • 2 – Bouclier de pare-chocs arrière
  • 3 – Cache
  • 5 – Élargisseur de passage de roue
  • 6 – Vis
  • 7 – Rivet expansible
  • 8 – Logement latéral
  • 9 – Vis
  • 10 – Support
  • 11 – Écrou
  • 12 – Verrouillage
  • 13 – Calculateur d’assistant de changement de voie
  • 14 – Logement
  • 15 – Écrou
  • 16 – Cache
  • 17 – Écrou
  • 18 – Écran
  • 19 – Cache
  • 20 – Baguette décorative
  • 21 – Baguette décorative

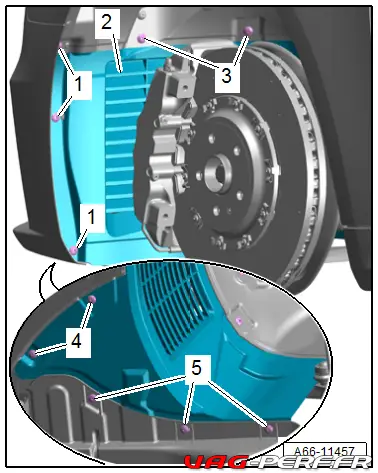

Déflecteur de roue avant : dépose et repose – Audi RS3


Dépose

– Dévisser les vis -1, 3, 4, 5-.

– Retirer le déflecteur de roue -2-.-.

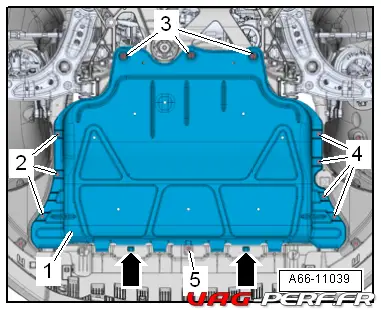

Carénage d’insonorisation avant : dépose et repose

– Dévisser les vis -2 à 5-.

– Déverrouiller les crantages -flèches- et retirer le carénage d’insonorisation avant -1- par l’arrière.

Ce faisant, les languettes de guidage du carénage d’insonorisation avant sont décrochées.

– Retirer le carénage d’insonorisation avant.


Pièce de fermeture du bouclier de pare-chocs avant : dépose et repose – Audi RS3

Dépose

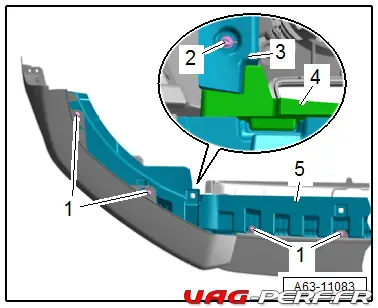

– Dévisser la vis -2- et retirer la pièce latérale prémoulée en mousse -3-.

– Dévisser les vis -1-.

– Retirer la pièce de fermeture du bouclier de pare-chocs -5- avec la pièce inférieure prémoulée en mousse -4-.


Bouclier de pare-chocs : dépose et repose – Audi RS3

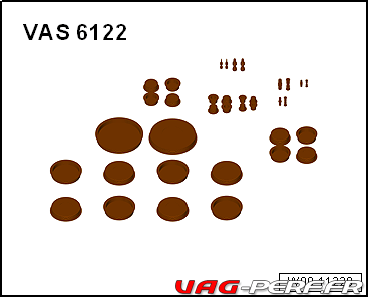

Jeu d’obturateurs pour moteur -VAS 6122-

Dépose

– Déposer le déflecteur de roue avant

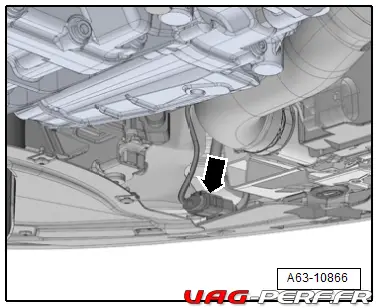

– Débrancher le connecteur central -flèche-.

– Placer un bac de récupération sous le point de raccord du flexible d’eau.

– Presser la touche de déverrouillage et retirer la conduite d’eau -1- du lave-phares.

– Obturer le raccord de flexible avec un obturateur propre du jeu d’obturateurs pour moteur -VAS 6122-.

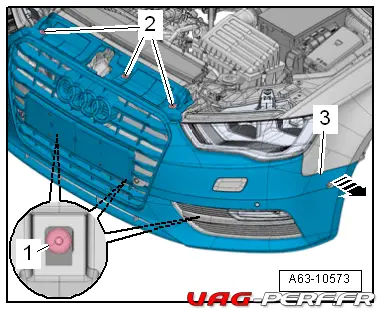

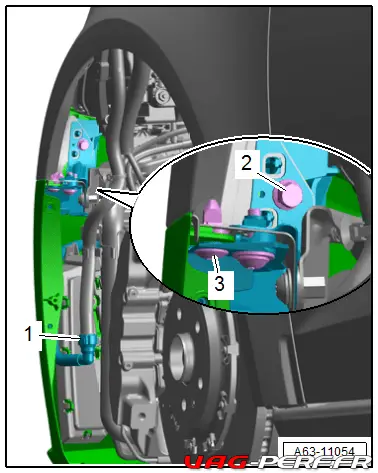

– Pousser la coquille de passage de roue détachée sur le côté et dévisser les vis -2, 3-.

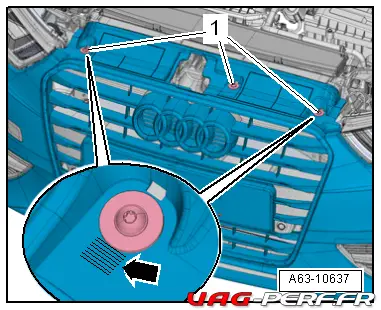

– Dévisser les vis -1, 2-.

– Décrocher -flèche- le flanc latéral -3- de l’avant du panneau latéral et retirer le bouclier de pare-chocs par l’avant avec l’aide d’un 2e mécanicien.

S’il est très difficile de retirer le panneau latéral des crans, desserrer les vis du support de bouclier de pare-chocs.

Repose

La repose s’effectue dans l’ordre inverse de la dépose, en tenant compte de ce qui suit :

Réglage

– Desserrer les vis -1-.

– Ajuster le bouclier de pare-chocs avant dans le sens longitudinal en fonction des repères -flèche-.

– Serrer les vis.

– Contrôler l’homogénéité des cotes d’interstice et répéter le réglage si nécessaire.

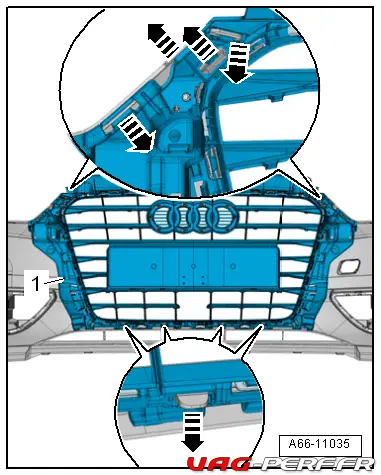

Grille d’entrée d’air : dépose et repose – Audi RS3

Dépose

– Retirer la grille d’entrée d’air -2- du bouclier de pare-chocs -1–flèche-.

Repose

La repose s’effectue dans l’ordre inverse de la dépose, en tenant compte de ce qui suit :

– Mettre en place la grille d’entrée d’air sur le bouclier de pare-chocs et l’enfoncer en veillant à ce que les ergots de fixation s’encliquettent entièrement dans le bouclier de pare-chocs

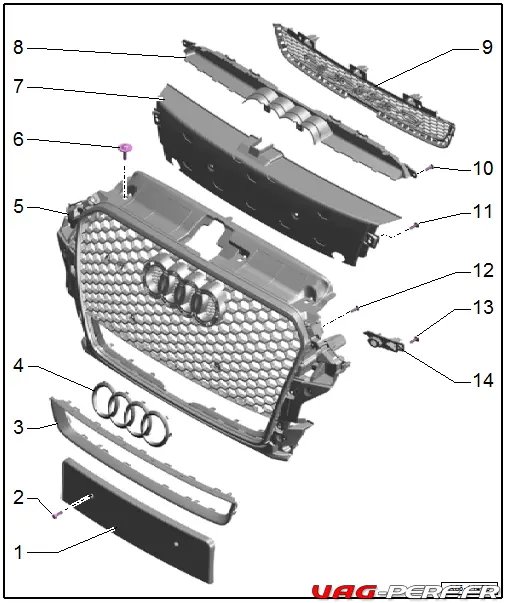

Grille de calandre : vue d’ensemble du montage – Audi RS3

  • 1 – Support de plaque de police
  • 2 – Vis
  • 3 – Logement
  • 4 – Emblème Audi
  • 5 – Grille de calandre
  • 6 – Vis
  • 7 – Logement
  • 8 – Renfort
  • 9 – Grille de calandre inférieure
  • 10 – Vis
  • 11 – Vis
  • 12 – Vis
  • 13 – Vis
  • 14 – Logement


Référence ETKA Calandre RS3 8V

ETKA : 8V4853651DALZ

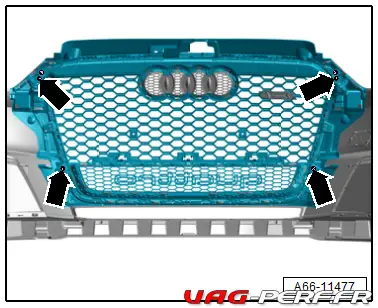

Démontage de la Grille de calandre de l’Audi RS3 8V

Dépose

– Déposer le raidisseur inférieur

– Déposer le support de pièce moulée en mousse

– Dévisser les vis -flèches-.

– Déverrouiller les languettes et les crantages -flèches-.

– Retirer la grille de calandre -1- du bouclier de pare-chocs.

– En cas de remplacement de la grille de calandre, déposer également les composants suivants :

  1. Support du transmetteur d’aide au stationnement
  2. Emblème Audi

Repose

La repose s’effectue dans l’ordre inverse de la dépose.

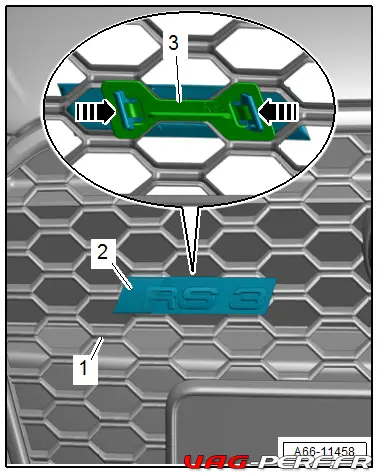

Monogramme RS3 : dépose et repose

Dépose

– Déposer le bouclier de pare-chocs avant

– Déverrouiller -flèches- les crantages et retirer la baguette de maintien -3-.

– Retirer le monogramme RS3 -2- de la grille de calandre -1-.



Repose

La repose s’effectue dans l’ordre inverse de la dépose, en tenant compte de ce qui suit :

– Mettre en place le monogramme RS3 sur la grille de calandre et enfoncer la baguette de maintien jusqu’en butée.

La baguette de maintien ne peut être enfoncée que dans une seule position

Badges Audi RS3  8V :

  • Version Noir : 8V5853736B
  • Version Chrome : 8P0853736C, 8P0853736C2ZZ

Logo 2.5 TFSI

  • Version Noir : 82A853744T94
  • Version Chrome
Aperçu Produit Prix
TFSI Lot de 25 badges pour hayon Noir TFSI Lot de 25 badges pour hayon Noir Actuellement indisponible


Pare choc Arrière Audi RS3 8V

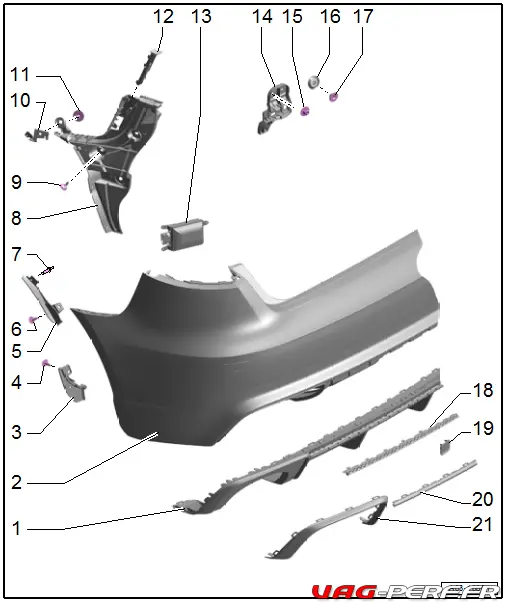

Vue d’ensemble Pare choc arrière Audi RS3 8V

  • 1 – Partie inférieure du bouclier de pare-chocs
  • 2 – Bouclier de pare-chocs arrière
  • 3 – Cache
  • 4 – Vis
  • 5 – Élargisseur de passage de roue
  • 6 – Vis
  • 7 – Rivet expansible
  • 8 – Logement latéral
  • 9 – Vis
  • 10 – Support
  • 11 – Écrou
  • 12 – Verrouillage
  • 13 – Calculateur d’assistant de changement de voie
  • 14 – Logement
  • 15 – Écrou
  • 16 – Cache
  • 17 – Écrou
  • 18 – Écran
  • 19 – Cache
  • 20 – Baguette décorative
  • 21 – Baguette décorative

Partie inférieure du bouclier de pare-chocs : dépose et repose

Dépose

– Audi A3, déposer le bouclier de pare-chocs arrière → Chapitre.

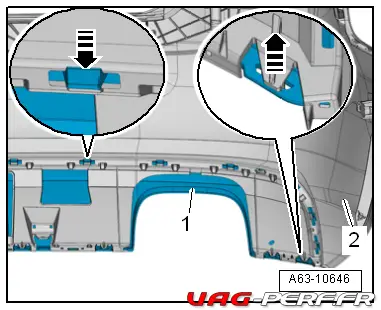

– Déverrouiller les crantages -flèches- et retirer la partie inférieure -1- du bouclier de pare-chocs -2-.

Repose

Pour la repose, procéder dans l’ordre inverse de la dépose en tenant compte de ce qui suit :

– Enfoncer la partie inférieure du bouclier de pare-chocs dans le bouclier de pare-chocs jusqu’à ce qu’elle s’encliquette de manière audible.


Tutoriel démontage Pare choc arrière Audi RS3 8V

Prudence ! Sur les véhicules dotés de l’assistant de changement de voie, il faut recalibrer le calculateur d’assistant de changement de voie -J769-/-J770-

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Douille-rallonge -T40078-

On vous recommande également d’utiliser une couverture type couverture de déménagement afin d’y déposer votre pare-choc et de ne pas l’abimer.

Vous pouvez également utiliser une paire de tréteaux si vous le souhaitez.


– Déposer les feux arrière

  • – Tourner la commande d’éclairage en position « 0 ».
  • – Ouvrir le couvercle du revêtement latéral de coffre à bagages.
  • – Dévisser le pivot fileté -2-.
  • – Faire pivoter le bloc de feux arrière -1- vers l’extérieur -flèche- et, ce faisant, détacher les goujons de retenue des clips-écrous.
  • – Débrancher le connecteur électrique.

– Déposer le revêtement terminal arrière et le revêtement latéral

Ci dessous la vue d’ensemble du revêtement arrière et latéral


1 – Revêtement du porte-serrure (vue d’ensemble)

  • Doit s’engager sur les pivots et dans le revêtement latéral de coffre à bagages
  • L’enfoncer jusqu’à ce qu’il s’encliquette de manière audible
  • Rabattre la lèvre du joint de hayon
  • 2 – Agrafe.
  • Mettre en place dans le revêtement
  • Déposer à l’aide de la -T40280- les agrafes restées en place dans les points de fixation de la carrosserie et les mettre en place dans le revêtement en vue de la repose.
  • Remplacer les agrafes endommagées ou déformées.

Revêtement du porte-serrure, dépose

Outils nécessaires : Levier poussoir -80-200- et Outil de démontage -T40280-

  • Déposer le tapis de sol du coffre à bagages.
  • Retirer le joint de hayon -2- dans la zone du revêtement de l’arrière du véhicule.
  • À l’aide du levier d’extraction -80-200-, déclipser verticalement le revêtement du porte-serrure -1- vers le haut -flèches-.


3 – Revêtement latéral du coffre à bagages vue d’ensemble

  • 1 – Agrafe.  Mettre en place dans le revêtement. Déposer à l’aide de l’outil de démontage -T40280- les agrafes restées en place dans les points de fixation et les mettre en place dans le revêtement en vue de la repose.
  • 2 – Vis
  • 3 – Support. Du revêtement latéral de coffre à bagages
  • 4 – Revêtement latéral du coffre à bagages. L’enfoncer jusqu’à ce qu’il s’encliquette de manière audible. Rabattre la lèvre du joint de hayon
  • 5 – Vis
  • 6 – Support
  • 7 – Crochet pour sacs
  • 8 – Œillet d’arrimage
  • 9 – Vis
  • 10 – Couvercle
  • 11 – Prise de courant 12 V -U5-
  • 12 – Écrou

– Déposer le pare choc arrière

– Retirer le cache -1-.

– Dévisser l’écrou -2- à l’aide de l’embout -T40078-.

– Dévisser les vis -flèches- dans le passage de roues.

– Dévisser les vis -flèches-.

– Tirer le verrouillage -1- vers le haut -flèche-.

– Le cas échéant, dégager le faisceau de câbles électriques.

– Décrocher la partie latérale au niveau du panneau latéral, en procédant vers l’extérieur, et retirer légèrement le bouclier de pare-chocs -2-.

– Débrancher les connecteurs -1 et 2-.

– Poser le bouclier de pare-chocs sur un support souple.

Repose du pare choc arrière Audi A3 8V

Pour la repose, procéder dans l’ordre inverse de la dépose en tenant compte de ce qui suit :

– Sur les véhicules dotés de l’assistant de changement de voie, il faut recalibrer le calculateur d’assistant de changement de voie -J769-/-J770-


Terminé !
Nous en avons terminé avec les pare-chocs de l’Audi RS3 8V.

Ci dessous, quelques accessoires pour votre Audi RS3




Logo Arrière RS3

  • Black version, référence ETKA : 8D0854655
  • Chrome version, référence ETKA : 8P08537402ZZ




Accessoires pour Audi RS3 8V
