Golf 7 Gti & Gtd : Vue d’ensemble du Pare Choc Avant et Pièces composantes

Voici un article spécialement pour les possesseurs de Golf 7 “Pare Choc Avant de la Volkswagen Golf 7 Gti & Gtd, Vue d’ensemble et Pièces composantes“. Le Parechoc avant de la VW GOLF 7 n’aura plus de secrets pour vous avec cet article, et cet article peut être très intéressant si vous compter installer un nouvel intercooler par exemple ou encore si vous comptez installer un parechoc différent sur votre Golf 7 comme un Oettinger ou un Votex.

Pour ceux qui souhaiteraient démonter leur parechoc avant sur une Golf 7 Gti ou encore un GTD, voici vous allez également pouvoir trouver une vue d’ensemble montrant de quelle manière le parechoc est fixé sur la toute dernière Golf de Volkswagen. Je vous ai aussi trouvé la vue de l’ensemble des pièces composant le parechoc avant, avec les grilles ainsi que tous les éléments qui y sont fixés.

Vue d’ensemble du pare choc avant de la VW GOLF 7 Gti

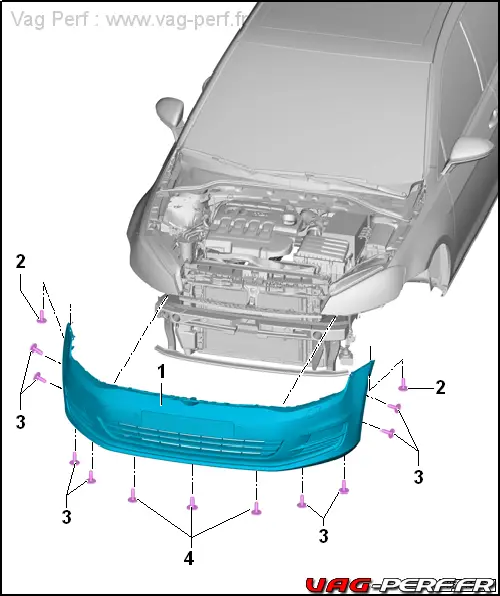

pare_choc_golf_mk7_gti_r_gte_vw_mqb-n63-10536



Légende

  • 1 – Bouclier de pare-chocs
  • q Matériau : PP/EPDM
  • q Dépose et repose
  • 2 – Vis
  • q À gauche et à droite
  • q Orientée vers le haut
  • q 2,0 Nm
  • 3 – Vis
  • q 4 de chaque côté
  • q Vissée à la coquille de passage de roue
  • q 2,0 Nm
  • 4 – Vis
  • q 3 unités
  • q Vissée au porte-serrure.

Vue d’ensemble du pare choc et des éléments qui le composent

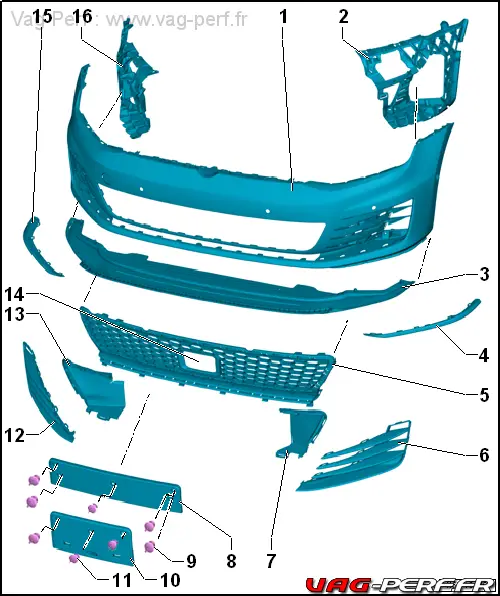

detail_pieces_pare_choc_golf_mk_gti_gtd_n63-10570



Légende

  • 1 – Bouclier de pare-chocs
  • q Matériau : PP/EPDM
  • 2 – Pièce d’appui
  • à gauche pour le lave-projecteurs
  • Encliquetée dans le bouclier de pare-chocs
  • À démonter uniquement lorsque le bouclier de pare-chocs est déposé.
  • 3 – Support de déflecteur
  • À démonter uniquement lorsque le bouclier de pare-chocs est déposé.
  • 4 – Spoiler avant
  • Côté gauche
  • À démonter uniquement lorsque le bouclier de pare-chocs est déposé.
  • 5 – Grille d’aération centrale
  • Différentes versions
  • 6 – Cache
  • Côté gauche
  • L’extraire du cran de verrouillage en le tirant vers l’avant.
  • 7 – Pièce de recouvrement gauche
  • À démonter uniquement lorsque le bouclier de pare-chocs est déposé.
  • 8 – Support de plaque de police
  • N’est pas monté sur tous les modèles ni sur tous les marchés.
  • 9 – Clips
  • nombres différents pour la fixation
  • 10 – Support de plaque de police
  • N’est pas monté sur tous les modèles ni sur tous les marchés.
  • 11 – Clips
  • nombres différents pour la fixation
  • 12 – Cache
  • Côté droit
  • L’extraire du cran de verrouillage en le tirant vers l’avant.
  • 13 – Pièce de recouvrement droite
  • À démonter uniquement lorsque le bouclier de pare-chocs est déposé.
  • 14 – Cadre
  • de capteur
  • 15 – Spoiler avant
  • Côté droit
  • À démonter uniquement lorsque le bouclier de pare-chocs est déposé.
  • 16 – Pièce d’appui
  • à droite pour le lave-projecteurs
  • Encliquetée dans le bouclier de pare-chocs
  • À démonter uniquement lorsque le bouclier de pare-chocs est déposé.

Procédure pour la dépose du Parechoc avant sur la VW GOLF 7 Gti

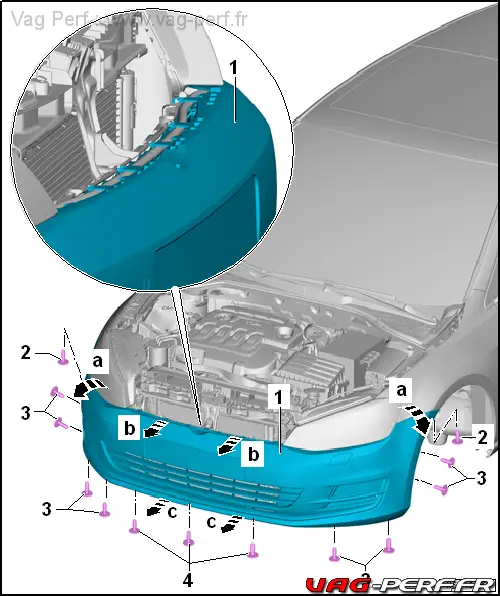

depose_parechocs_avant_golf7_gti_gtd_n63-10539



  • – Déposer la grille de calandre
  • – Dévisser les vis -2- dans le passage de roue (tournées vers le haut) côté gauche et droit.
  • – Dévisser les vis -3- pour la fixation de la coquille de passage de roue côtés gauche et droit.
  • – Dévisser les vis -4- par le bas.
  • La suite de la dépose ne peut être poursuivie qu’avec l’assistance d’un second mécanicien.
  • – Extraire le bouclier de pare-chocs -1- des crantages des profilés de guidage gauche et droit sur l’aile -flèches a-.
  • – Détacher les crochets d’arrêt -flèches b- du porte-serrure.
  • – Avec l’aide d’un second mécanicien, retirer parallèlement le bouclier de pare-chocs -1- du véhicule -flèches c-
  • – Débrancher (si le véhicule en est équipé) le raccord de flexible des conduites de lave-projecteurs → Équipement électrique; Groupe de rép.92; Lave-projecteurs ; Lave-projecteurs : vue d’ensemble du montage.
  • – Débrancher les connecteurs des composants électriques (si le véhicule en est équipé).
  • Des remarques et des instructions concernant le système d’aide au stationnement se trouvent dans : → Équipement électrique; Groupe de rép.94; Système d’aide au stationnement
  • Des remarques et des instructions concernant l’assistant aux manœuvres de stationnement se trouvent dans : → Équipement électrique; Groupe de rép.94; Assistant aux manœuvres de stationnement

Repose

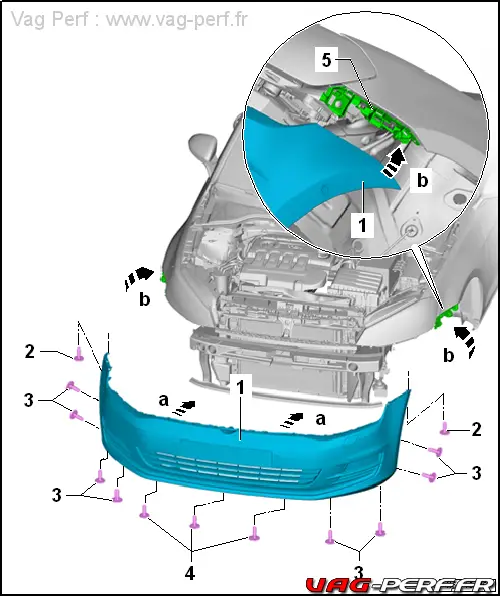

demontage_pc_avant_vw_golf7_gti_gtd_n63-10539

    • Relier les connecteurs des composants électriques existants.
    • Lors de la mise en place du bouclier de pare-chocs, veiller au positionnement correct de la coquille de passage de roue avant.
    • Guider parallèlement le bouclier de pare-chocs -1- sur le porte-serrure -flèches a- jusqu’à ce que les crochets d’arrêt s’encliquettent.
    • Enfoncer le bouclier de pare-chocs -1- sur les profilés de guidage -5- gauche et droit de l’aile jusqu’à ce que ces derniers s’encliquettent les uns dans les autres -flèche b-.
    • Respecter le parallélisme et les jeux d’ouverture → Groupe de rép.00.
