Tutoriel Identifiez votre ECU Box Code et sa Révision avec le VAGCOM

Amis fous de préparation moteur, me revoici pour un petit billet assez rapide sur l’identification du ECU Box Code de votre ECU moteur ainsi que sa révision. Ooops, je dois vous parler chinois ?

Rapidement, votre voiture embarque tout un tas de calculateur ou aussi appelés ECU. Chacun d’entre eux possède un BOX CODE et une révision. En effet, d’une voiture à l’autre, l’ECU n’est pas forcement le même. On peut donc avoir deux Golf 6R avec deux ECU différents et donc des possibilités différentes de gestion moteur, idem pour une Leon Cupra ou encore une Golf 5 Gti Edition 30. Ceci est valable pour toutes les voitures.

Pourquoi identifier la version de l’ECU BOX CODE ?

Il vous est sans doute arrivé de vouloir faire une gestion moteur et que votre préparateur vous demande de lui donner votre box code ? Oui mais vous ne savez pas pourquoi ? Tout simplement afin qu’il puisse se renseigner sur les possibilités qu’offre votre calculateur moteur comme la gestion Multi Map par exemple.

En effet, votre préparateur dispose sans doute d’une base de cartographies sur lesquelles il peut donc travailler. Vous demander cette information lui permet de gagner un peu de temps et de s’assurer des possibilités de votre ECU moteur.

Cela peut aussi être pour vérifier ce que supporte votre ECU moteur dans le cadre de l’installation d’un POLAR FIS. Vous pourrez donc vérifier les fonctions qui pourront être affichées dans votre ODB

Outils nécessaires pour connaitre la version de la BOX ECU :  Un Pc et un Vag Com à jour

Pour pouvoir découvrir ce numéro, il vous faut donc un VAGCOM à jour ainsi qu’un pc afin de pouvoir récolter ces informations. La mise à jour est une procédure très simple. Je ferais un petit tutoriel sur ce sujet tout prochainement sur Vag-Perf.

Tutoriel : Identification de l’ECU moteur

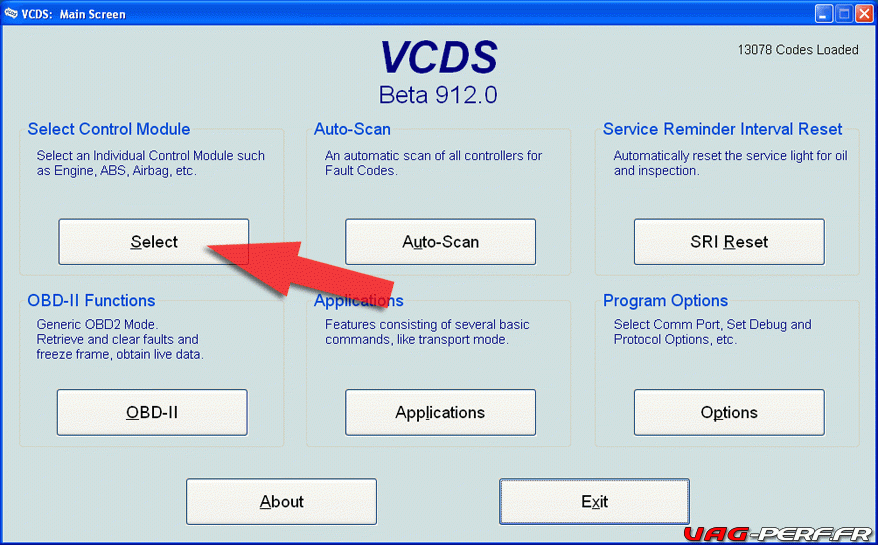

  1. Branchez votre Vag Com et allez dans le menu de sélection des Calculateurs

    Tutoriel Identifiez votre ECU Box Code et sa Révision avec le VAGCOM
    Tutoriel Identifiez votre ECU Box Code et sa Révision avec le VAGCOM

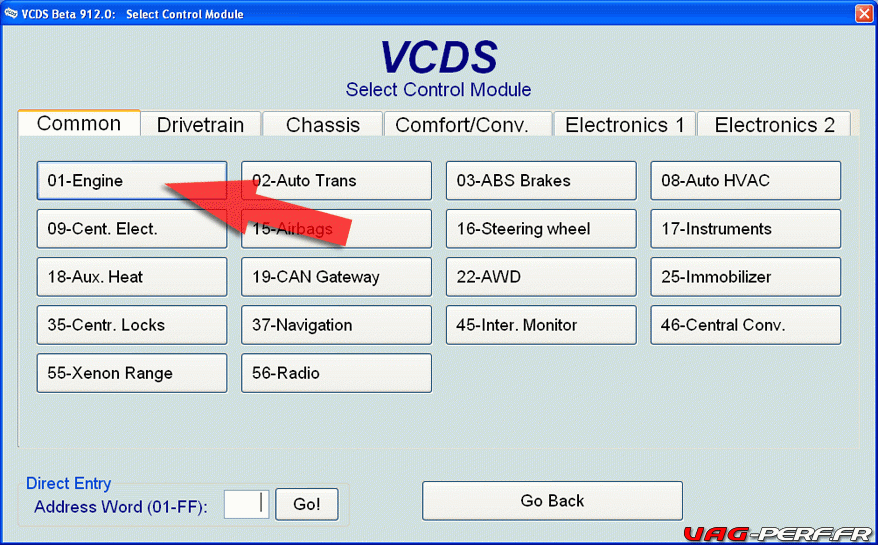

  2. Sélectionnez le Calculateur Moteur.

    Tutoriel VCDS ECU Box Code Révision VW AUDI
    Tutoriel VCDS ECU Box Code Révision VW AUDI

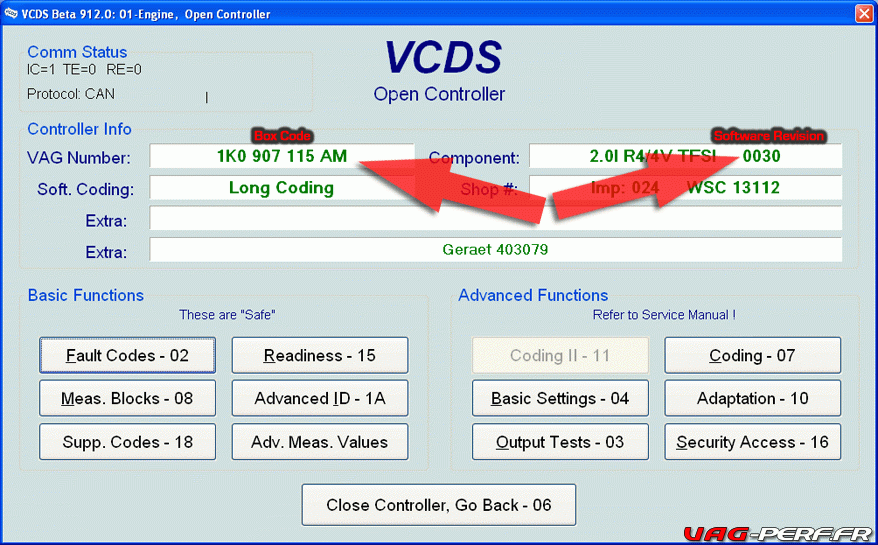

  3. Le box code est situé dans le champ VAG Number et à droite à coité de la version de votre TFSI est situé la version du software installé sur l’ECU moteur.

    Tutoriel VCDS ECU Box Code Révision VW AUDI
    Tutoriel VCDS ECU Box Code Révision VW AUDI

Un peu d’explication sur les Résultats sur le screen juste au dessus.

Le véhicule testé possède un Box Code: 1K0 907 115 AM. Si vous êtes habitué aux références des pièces d’origine, vous aurez remarqué que c’est un code ETKA. La révision ou le Software est : 0030

Pour les dingues d’électronique, vous pouvez aussi chercher à accéder à l’ECU moteur en lui même si vous le souhaitez, mais attention, il est bien caché. Sur ce dernier, vous pourrez découvrir ceci

Tutoriel VCDS ECU Box Code Révision VW AUDI
Tutoriel VCDS ECU Box Code Révision VW AUDI
