Le Filtre à gasoil pour moteurs Diesels 1.6, 1.9 et 2.0 TDI Volkswagen / Audi

0

Cet article vous présente rapidement le Filtre à gasoil pour les moteurs Diesels 1.6, 1.9 et 2.0 TDI du groupe Volkswagen / Audi. Ce filtre doit être remplacé régulièrement afin de préserver votre moteur.

Nous verrons ici les références d’origine du filtre, un lien vers Amazon.fr pour le commander au meilleur prix et aussi la périodicité idéale pour son remplacement. Cet article comporte également des photos et  vues d’ensemble du montage du filtre afin que vous puissiez facilement le localiser et le remplacer.

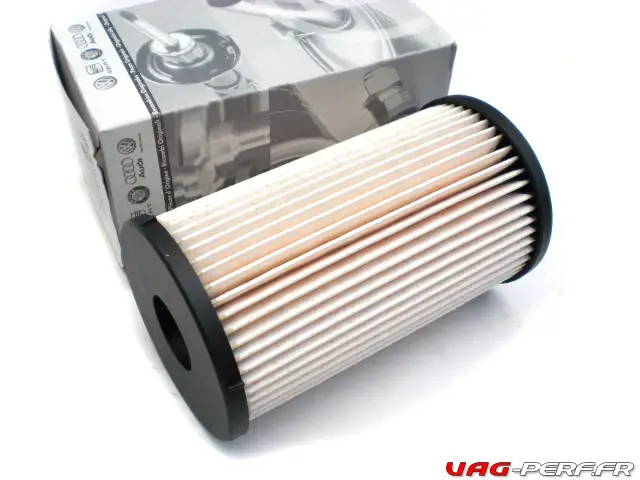

Filtre à gazoil pour moteurs Diesels 1.6, 1.9 et 2.0 TDI

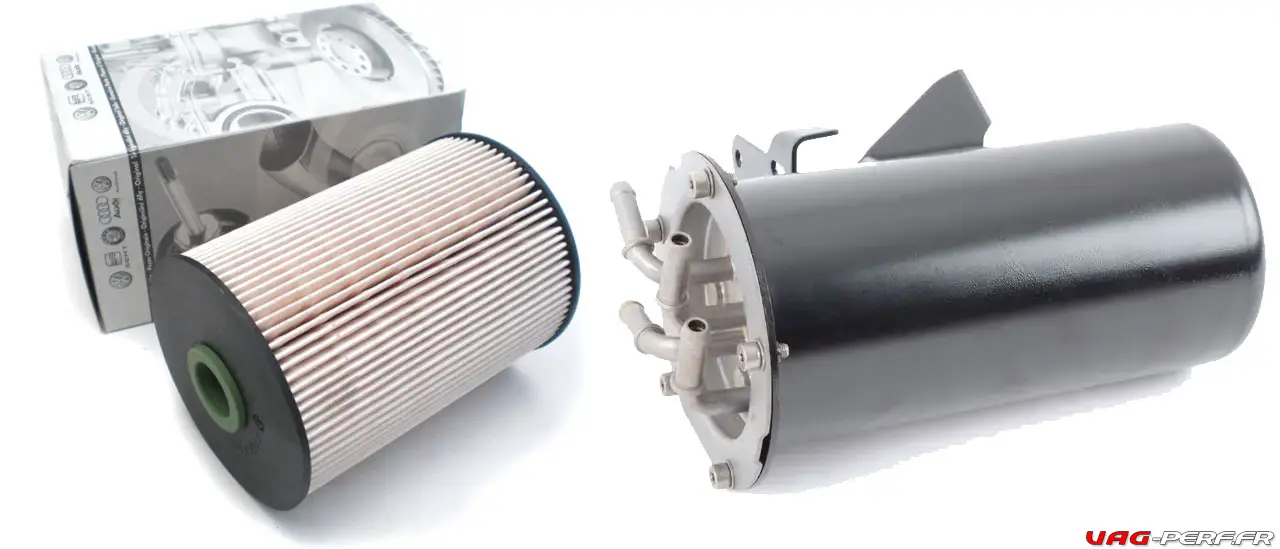

Filtre à gasoil pour moteurs Diesels 1.6, 1.9 et 2.0 TDI

Aussi, vous retrouverez un tableau des compatibilités avec les marques Audi et Volkswagen, ainsi que les véhicules concernés, leurs motorisations et surtout les codes moteur correspondants !

MANN-FILTER PU 936/1 X Original Filtre à carburant , filtre à carburant avec joints , Pour véhicules particuliers
  • MANN-FILTER Véhicules particuliers Filtre à carburant PU 936/1 X avec joint / Dimensions : H = 116 ; A = 84 ; B = 19 / Filtre Premium en qualité d'origine
  • Eléments filtres à carburant MANN-FILTER - Haute qualité - Purifient le carburant des particules de poussière indésirables / nocives en empêchant de possibles endommagements
  • Le filtre à carburant incinérable et sans métal assure une séparation maximale, une sécurité de fonctionnement et une protection optimale pendant toute la durée de l'intervalle de maintenance
  • Le filtre à huile MANN-FILTER est idéal pour remplacer un filtre usagé ou colmaté, car tout circuit d'huile en parfait état de fonctionnement nécessite une filtration optimale
  • MANN-FILTER se conforme aux exigences du règlement REACH et s'engage à respecter la protection de l'environnement lors du développement, de la fabrication et du recyclage de ses produits

Références d’origine du Filtre à gasoil

Pour nos moteur TDI, il existe plusieurs références de filtre à gasoil. Pour certains véhicules, il ne s’agit que d’une évolution et pour d’autres, il s’agit d’un filtre  différent.

Ici, voici une petite synthèse afin que vous ne puissiez pas vous tromper de filtre à gazoil.

Jusqu’en Mars 2006 :

Références :

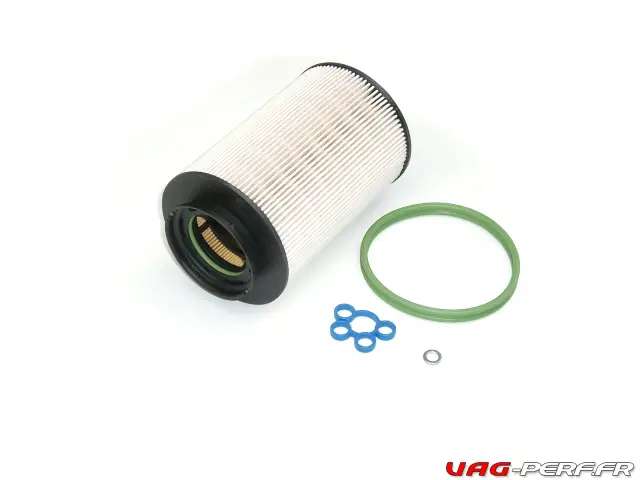

  • 1K0127434A_1K
  • 1K0127434B_1K
MANN-FILTER PU 936/2 X Original Filtre à carburant , filtre à carburant avec joints , Pour véhicules particuliers
  • MANN-FILTER Véhicules particuliers Filtre à carburant PU 936/2 X avec joint / Dimensions : H = 142 ; A = 83 ; B = 39 ; C = 39 / Filtre Premium en qualité d'origine
  • Eléments filtres à carburant MANN-FILTER - Haute qualité - Purifient le carburant des particules de poussière indésirables / nocives en empêchant de possibles endommagements
  • Le filtre à carburant incinérable et sans métal assure une séparation maximale, une sécurité de fonctionnement et une protection optimale pendant toute la durée de l'intervalle de maintenance
  • Le filtre à huile MANN-FILTER est idéal pour remplacer un filtre usagé ou colmaté, car tout circuit d'huile en parfait état de fonctionnement nécessite une filtration optimale
  • MANN-FILTER se conforme aux exigences du règlement REACH et s'engage à respecter la protection de l'environnement lors du développement, de la fabrication et du recyclage de ses produits





Après Mars 2006

Le filtre à gasoil dispose de plusieurs références :

  • 1K0127434B
  • 3C0127400C
  • 3C0127434
  • 3C0127400D
MANN-FILTER PU 936/1 X Original Filtre à carburant , filtre à carburant avec joints , Pour véhicules particuliers
  • MANN-FILTER Véhicules particuliers Filtre à carburant PU 936/1 X avec joint / Dimensions : H = 116 ; A = 84 ; B = 19 / Filtre Premium en qualité d'origine
  • Eléments filtres à carburant MANN-FILTER - Haute qualité - Purifient le carburant des particules de poussière indésirables / nocives en empêchant de possibles endommagements
  • Le filtre à carburant incinérable et sans métal assure une séparation maximale, une sécurité de fonctionnement et une protection optimale pendant toute la durée de l'intervalle de maintenance
  • Le filtre à huile MANN-FILTER est idéal pour remplacer un filtre usagé ou colmaté, car tout circuit d'huile en parfait état de fonctionnement nécessite une filtration optimale
  • MANN-FILTER se conforme aux exigences du règlement REACH et s'engage à respecter la protection de l'environnement lors du développement, de la fabrication et du recyclage de ses produits

Périodicité de remplacement du Filtre à gasoil

Quand faut il remplacer le filtre à gasoil ?

Le filtre à gasoil doit être renouveler tous les 2 ans ou 30 000 km au plus tard (comportement au démarrage amélioré, meilleur tirant d’eau, consommation de carburant réduite, etc.)

De plus, le remplacement régulier du filtre à gasoil, sur les véhicules disposant d’un FAP permet d’améliorer la durée de vie du FAP.

MANN-FILTER PU 936/1 X Original Filtre à carburant , filtre à carburant avec joints , Pour véhicules particuliers
  • MANN-FILTER Véhicules particuliers Filtre à carburant PU 936/1 X avec joint / Dimensions : H = 116 ; A = 84 ; B = 19 / Filtre Premium en qualité d'origine
  • Eléments filtres à carburant MANN-FILTER - Haute qualité - Purifient le carburant des particules de poussière indésirables / nocives en empêchant de possibles endommagements
  • Le filtre à carburant incinérable et sans métal assure une séparation maximale, une sécurité de fonctionnement et une protection optimale pendant toute la durée de l'intervalle de maintenance
  • Le filtre à huile MANN-FILTER est idéal pour remplacer un filtre usagé ou colmaté, car tout circuit d'huile en parfait état de fonctionnement nécessite une filtration optimale
  • MANN-FILTER se conforme aux exigences du règlement REACH et s'engage à respecter la protection de l'environnement lors du développement, de la fabrication et du recyclage de ses produits

Compatibilité du Filtre à gasoil pour moteurs Diesels 1.6, 1.9 et 2.0 TDI Audi A3 TT

Références :

  • 3C0127400C
  • 3C0127434
  • 3C0127434-8P
Marque / Model / Châssis Année Moteur Code moteur
Audi A3 (8P) 2006 – 2008 1.9 TDI (105 PS) BKC BLS BXE
Audi A3 (8P) 2006 – 2008 2.0 TDI (136 PS) AZV
Audi A3 (8P) 2006 – 2008 2.0 TDI (140 PS) BKD BMM
Audi A3 (8P) 2006 – 2008 2.0 TDI (163 PS) BUY
Audi A3 (8P) 2006 – 2008 2.0 TDI (170 PS) BMN
Audi A3 (8P) 2008 – 2013 1.6 TDI (90 PS) CAYB
Audi A3 (8P) 2008 – 2013 1.6 TDI (105 PS) CAYC
Audi A3 (8P) 2008 – 2013 1.9 TDI (105 PS) BLS BXE
Audi A3 (8P) 2008 – 2013 2.0 TDI (136 PS) CBAA CFFA
Audi A3 (8P) 2008 – 2013 2.0 TDI (140 PS) CBAB CFFB CLJA
Audi A3 (8P) 2008 – 2013 2.0 TDI (170 PS) CBBB CFGB
Audi A3 (8P) Cabrio 2008 – 2013 1.6 TDI (105 PS) CAYC
Audi A3 (8P) Cabrio 2008 – 2013 1.9 TDI (105 PS) BLS
Audi A3 (8P) Cabrio 2008 – 2013 2.0 TDI (136 PS) CBAA CFFA
Audi A3 (8P) Cabrio 2008 – 2013 2.0 TDI (140 PS) CBAB CFFB
Audi TT (8J) 2007 – 2014 2.0 TDI (170 PS) CBBB CFGB



MANN-FILTER PU 936/1 X Original Filtre à carburant , filtre à carburant avec joints , Pour véhicules particuliers
  • MANN-FILTER Véhicules particuliers Filtre à carburant PU 936/1 X avec joint / Dimensions : H = 116 ; A = 84 ; B = 19 / Filtre Premium en qualité d'origine
  • Eléments filtres à carburant MANN-FILTER - Haute qualité - Purifient le carburant des particules de poussière indésirables / nocives en empêchant de possibles endommagements
  • Le filtre à carburant incinérable et sans métal assure une séparation maximale, une sécurité de fonctionnement et une protection optimale pendant toute la durée de l'intervalle de maintenance
  • Le filtre à huile MANN-FILTER est idéal pour remplacer un filtre usagé ou colmaté, car tout circuit d'huile en parfait état de fonctionnement nécessite une filtration optimale
  • MANN-FILTER se conforme aux exigences du règlement REACH et s'engage à respecter la protection de l'environnement lors du développement, de la fabrication et du recyclage de ses produits

Compatibilité du Filtre à gasoil pour moteurs Diesels 1.6, 1.9 et 2.0 TDI VW Golf Passat Jetta Tiguan Eos Scirocco



Modell Modelljahr Motor MKB
VW Beetle (5C) 2012 – 2016 1.6 TDI (105 PS) CAYC
VW Eos 2006 – 2016 2.0 TDI (136 PS) CFFA
VW Eos ab 21.05.2006 >> 2.0 TDI (140 PS) BMM
VW Eos 2006 – 2016 2.0 TDI (140 PS) CBAB CFFB
VW Golf 6 (5K) Cabrio 2012 – 2016 1.6 TDI alle mit 3C0127400D (PR-Nr. TF3)
VW Golf 6 (5K) Cabrio 2012 – 2016 2.0 TDI alle mit 3C0127400D (PR-Nr. TP4)
VW Jetta A6 (5C) ab 2011 1.6 TDI (105 PS) CAYC
VW Passat B6 (3C) 2006 – 2011 1.6 TDI (105 PS) CAYC
VW Passat B6 (3C) 2006 – 2011 1.9 TDI (105 PS) BKC BLS BXE
VW Passat B6 (3C) 2006 – 2011 2.0 TDI (110 PS) CBDC
VW Passat B6 (3C) 2006 – 2011 2.0 TDI (115 PS) BWV
VW Passat B6 (3C) 2006 – 2011 2.0 TDI (122 PS) BVE
VW Passat B6 (3C) 2006 – 2011 2.0 TDI (136 PS) BMA CBAA
VW Passat B6 (3C) 2006 – 2011 2.0 TDI (140 PS) BKP BMP CBAB
VW Passat B6 (3C) 2006 – 2011 2.0 TDI (143 PS) CBAC
VW Passat B6 (3C) 2006 – 2011 2.0 TDI (163 PS) BUZ
VW Passat B6 (3C) 2006 – 2011 2.0 TDI (170 PS) BMR CBBB
VW Passat CC 2009 – 08.11.2010 2.0 TDI (136 PS) CBAA
VW Passat CC 2009 – 08.11.2010 2.0 TDI (140 PS) CBAB
VW Passat CC 2009 – 08.11.2010 2.0 TDI (143 PS) CBAC
VW Passat CC 2009 – 08.11.2010 2.0 TDI (170 PS) CBBB
VW Scirocco bis 08.11.2010 2.0 TDI (140 PS) CBDB
VW Scirocco bis 08.11.2010 2.0 TDI (170 PS) CBBB
VW Scirocco 09.11.2010 – 2014 2.0 TDI (136 PS) CFHB
VW Scirocco 09.11.2010 – 2014 2.0 TDI (140 PS) CFHC
VW Scirocco 09.11.2010 – 2014 2.0 TDI (170 PS) CFGB
VW Scirocco 09.11.2010 – 2014 2.0 TDI (177 PS) CFGC
VW Tiguan (5N) 2008 – 2011 2.0 TDI (110 PS) CFFD
VW Tiguan (5N) 2008 – 2011 2.0 TDI (136 PS) CBAA CFFA
VW Tiguan (5N) 2008 – 2011 2.0 TDI (140 PS) CBAB CFFB CLJA
VW Tiguan (5N) 2008 – 2011 2.0 TDI (163 PS) CBBA
VW Tiguan (5N) 2008 – 2011 2.0 TDI (170 PS) CBBB CFGB




Compatibilité du Filtre à gasoil pour moteurs Diesels 1.6, 1.9 et 2.0 TDI VW TOURAN



Référence : 3C0127434

  • Remarque année modèle 2006: convient à tous les moteurs Touran TDI à partir du 01.09.2005 (à partir du châssis numéro 1T-6-047 275 >>)
  • Remarque pour l’année modèle 2011-2015: convient uniquement pour le boîtier de filtre à carburant 3C0127400D (PR n ° 0F9)
Marque et Modèle Année Moteur Code moteur
VW Touran 2006 – 2010 1.9 TDI (90 PS) BRU BXF BXJ
VW Touran 2006 – 2010 1.9 TDI (105 PS) BKC BLS BXE
VW Touran 2006 – 2010 2.0 TDI (136 PS) AZV
VW Touran 2006 – 2010 2.0 TDI (140 PS) BKD BMM
VW Touran 2006 – 2010 2.0 TDI (170 PS) BMN
VW Touran 2011 – 2015 1.6 TDI (90 PS) CAYB
VW Touran 2011 – 2015 1.6 TDI (105 PS) CAYC
VW Touran 2011 – 2015 2.0 TDI (110 PS) CLCA CFHF
VW Touran 2011 – 2015 2.0 TDI (140 PS) CFHC
VW Touran 2011 – 2015 2.0 TDI (170 PS) CFJA
VW Touran 2011 – 2015 2.0 TDI (177 PS) CFJB

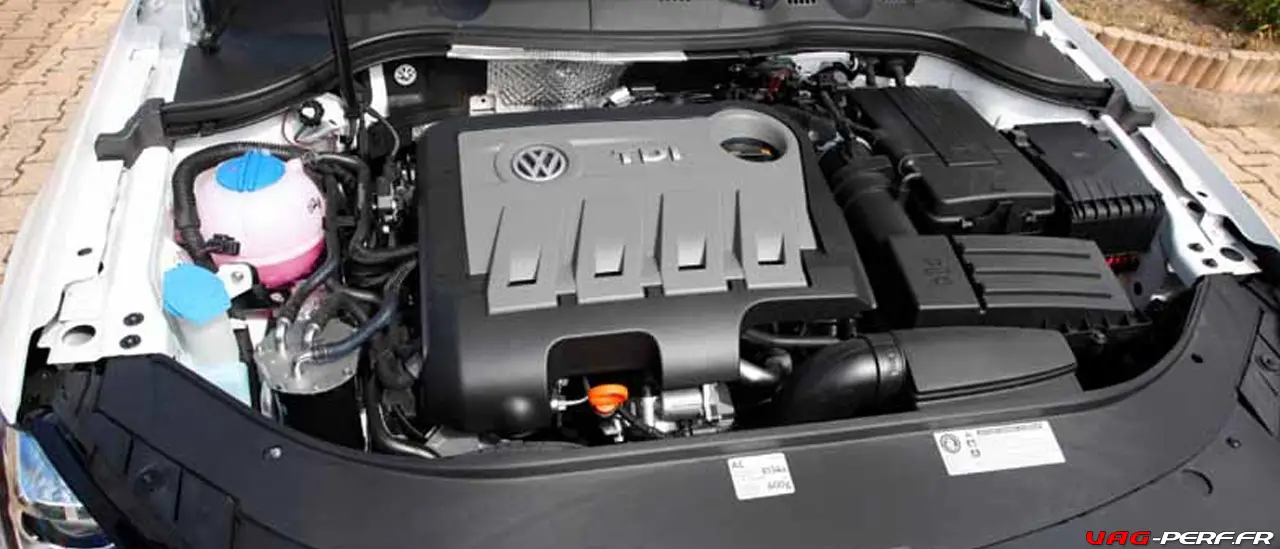

Localisation du Filtre à gazoil pour moteurs Diesels 1.6, 1.9 et 2.0 TDI
Localisation du Filtre à gazoil pour moteurs Diesels 1.6, 1.9 et 2.0 TDI

Localisation du Filtre à gazoil pour moteurs Diesels 1.6, 1.9 et 2.0 TDI

Le filtre à gazoil se trouve toujours dans un support vers lequel convergent les durites d’alimentation en carburant.

Ce support contient ainsi la cartouche filtrante qui doit être remplacée et il se situe toujours à gauche du moteur, vers la face avant.

Cela permet un accès facile pour son remplacement.


Vue d’Ensemble du Filtre à gazoil pour moteurs Diesels 1.6, 1.9 et 2.0 TDI

Le filtre à gasoil se trouve toujours dans un support et nous allons ici voir une vue éclaté des différents composants.

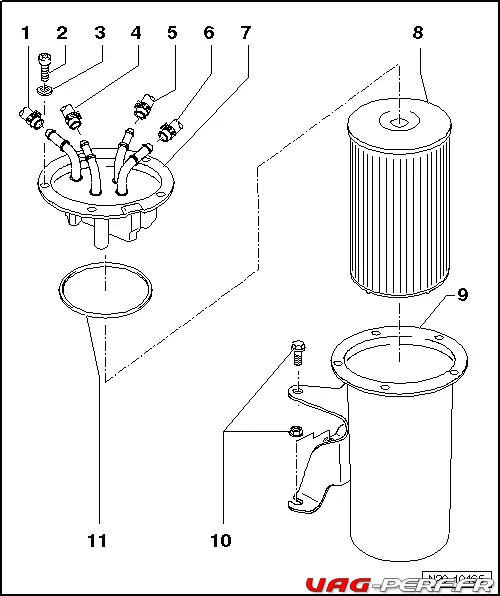

Filtre à carburant : vue d’ensemble du montage

  • 1 – Conduite de carburant
  • 2 – 5 Nm
  • 3 – Rondelle
  • 4 – Conduite de carburant
  • 5 – Conduite de carburant
  • 6 – Conduite de carburant
  • 7 – Corps supérieur de filtre à carburan
  • 8 – Filtre interchangeable
  • 9 – Corps inférieur de filtre à carburant
  • 10 – 10 Nm
  • 11 – Bague-joint

Partie supérieure du filtre à carburant

La partie supérieur existe dans 2 variantes, les voici afin que vous puissiez facilement effectuer le démontage.

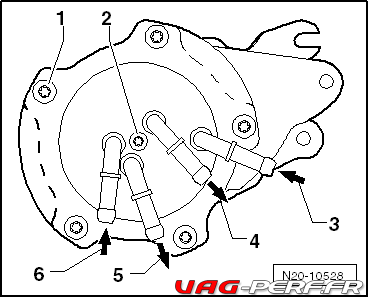

Corps supérieur du filtre à carburant, variante A

  • 1 – 8 Nm
  • 2 – (Pas toujours posée) Vis d’obturation pour l’aspiration de l’eau (dévisser et aspirer environ 100 cm 3 de liquide à l’aide de l’aspirateur de gazole -VAS 5226-, remplacer la bague-joint)
  • 3 – Conduite d’alimentation venant du réservoir à carburant ; blanche ou repère blanc. Veiller au positionnement correct.
  • 4 – Conduite de retour allant au réservoir à carburant ; bleue ou repère bleu. Veiller au positionnement correct.
  • 5 – Conduite d’alimentation allant au moteur ; blanche ou repère blanc. Veiller au positionnement correct.
  • 6 – Conduite de retour venant du moteur ; bleue ou repère bleu. Veiller au positionnement correct.
    N20-10528

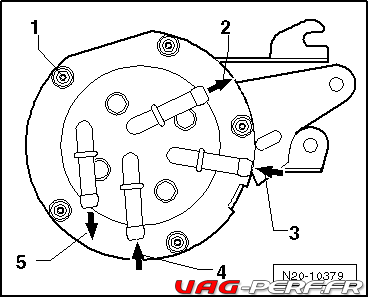

Corps supérieur du filtre à carburant, variante B

  • 1 – 5 Nm
  • 2 – Conduite de retour allant au réservoir à carburant ; bleue ou repère bleu. Veiller au positionnement correct.
  • 3 – Conduite d’alimentation venant du réservoir à carburant ; blanche ou repère blanc. Veiller au positionnement correct.
  • 4 – Conduite de retour venant du moteur ; bleue ou repère bleu. Veiller au positionnement correct.
  • 5 – Conduite d’alimentation allant au moteur ; blanche ou repère blanc. Veiller au positionnement correct.
