Tutoriel Dépose Repose des Coques de rétroviseurs sur Audi TTRS

Dans ce petit tutoriel, il sera question des coques de rétroviseurs de l’Audi TT 8J, parfait si vous souhaitez les démonter pour les repeindre par exemple ou opter pour une belle version aluminium. Nous allons en effet voir comment faire pour démonter les coques de rétroviseur sur l’Audi TT, la TTS et la TTRS 8J afin que vous puissiez personnaliser votre AUDI TT. Pour cela, nous verrons également quels sont les outils à utiliser pour démonter les pièces en plastique en toute sécurité.

Ainsi, dans ce dossier, nous reverrons tout en détail avec, les références ETKA des pièces d’origine AUDI accompagnées de photos illustrant les variantes des coques de rétroviseurs existantes pour l’Audi TT 8J (TT, TTS et TTRS). Cet article disposera également de la procédure pour déposer / démonter la coque du rétroviseur, avec la procédure détaillée pour le démontage du miroir et de la coque comme ca, si vous voulez faire une peinture ou poser des coques en carbone ou encore en alu, vous saurez comment faire.

N’hésitez pas à commenter si vous avez des questions ou si vous souhaitez apporter quelques précisions.

Sommaire

  • véhicules concernés
  • vue d’ensemble
  • tutoriel
  • annexes


Véhicules concernés

Ci dessous, les véhicules concernés par cet article.

En effet, les coques de rétroviseurs sont les mêmes sur l’Audi TT 8J ainsi que sur l’Audi R8

  • Audi TT/TTS/TTRS (8J), 2007 – 2014
  • Audi R8 (42), 2007 – 2012
Audi R8 MK2 (2016+) V10 Plus
Audi TT MKII FWD 2.0T
Audi TT MKII Quattro 2.0T
Audi TT MKII Quattro 3.2L
Audi TT MKII TTS 2.0T
Audi TTS MK2 (2006-2013) 2.0T




Pièces d’origine

Du coté des pièces d’origine, nous avons sélectionné les coques en alu, d’origine Audi ainsi que la version Carbone

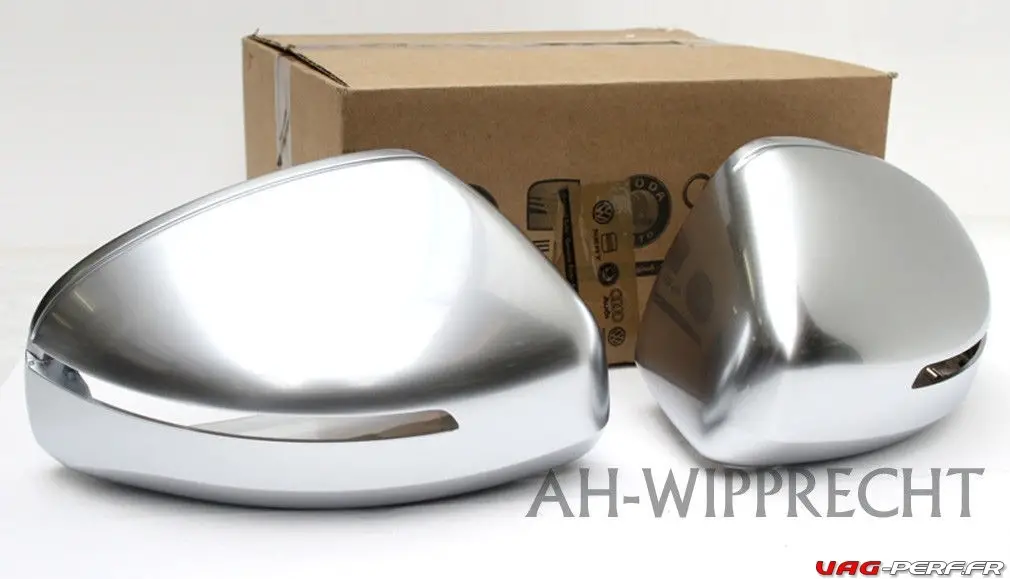

  • Ensemble d’origine Audi R8 / TTS Sport – Coques de rétro en Aluminum

Des accidents se produisent et peuvent facilement gâcher l’apparence de votre véhicule. Cette coque de rétroviseur d’origine Audi en Aluminium donnera une toute nouvelle apparence à votre Audi TT

Magnifique look pour les Audi TT, TTS, TTRS et Audi R8

  • Référence Audi pour le Kit : 8J0098507
  • Coté droit : 8J0857501B3Q7
  • Coté gauche : 8J0857502B3Q7

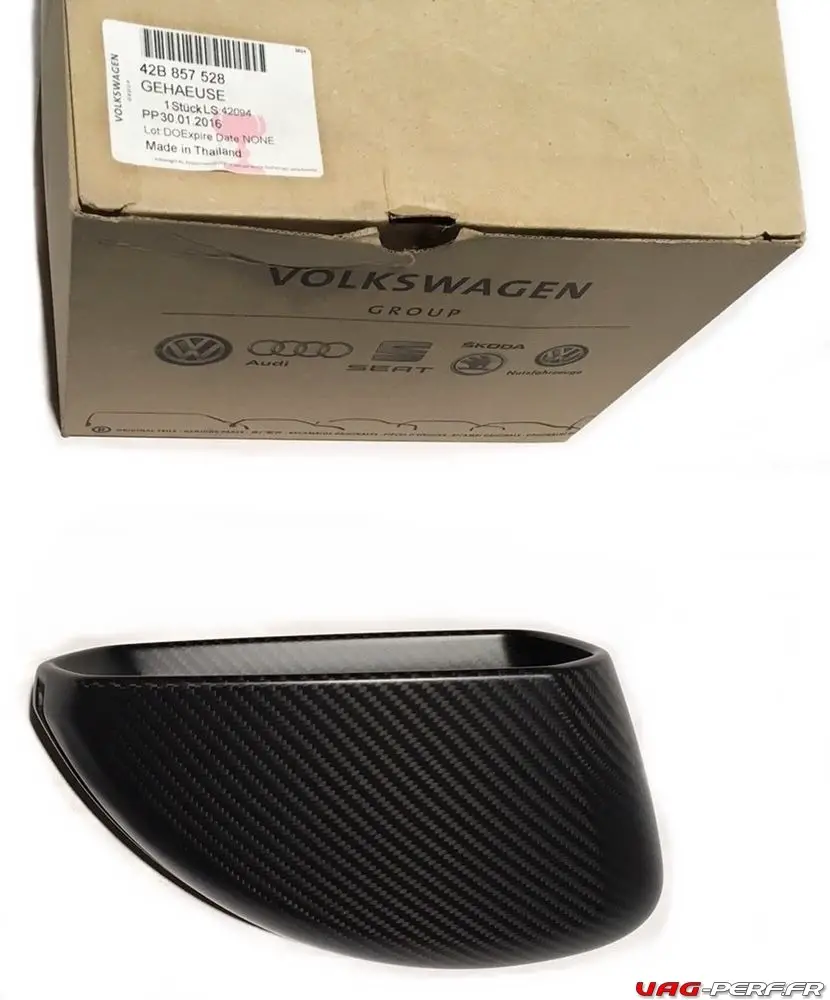

  • Ensemble d’origine Audi R8 / TTS Sport Carbone !

Si vous souhaitez compléter l’aspect carbone de votre Audi TT, TTS ou TTRS avec des pièces en fibre de carbone, vous pouvez opter pour cet ensemble de coques de rétroviseurs en Carbone

En effet, cet ensemble de coques de rétroviseur est exactement ce qu’il vous faut et il est d’origine Audi pour une installation plug and play !

Référence ETKA : 42B857528KT


Matériel nécessaire

Ce kit disponible sur le site Amazon.fr est parfait pour le démontage des coques de rétroviseur, qu’elles soient en alu ou encore en plastique comme celles de la TTRS ou de l’Audi R8.

Plusieurs pièces en plastique composent ce kit, vous permettant de démonter également le miroir de votre rétroviseur ou encore d’autres pièces en plastique comme les garnitures en plastique telles que les poignées de portes et autres éléments du tableau de bord de votre Audi TT.

Ce kit de 8 pièces en plastique dont la dureté a été étudiée dans le but protéger les surfaces sur lesquelles il est utilisé (anti rayure) vous permet de démonter facilement les coques ou boîtiers de rétroviseurs facilement et sans aucune rayures.

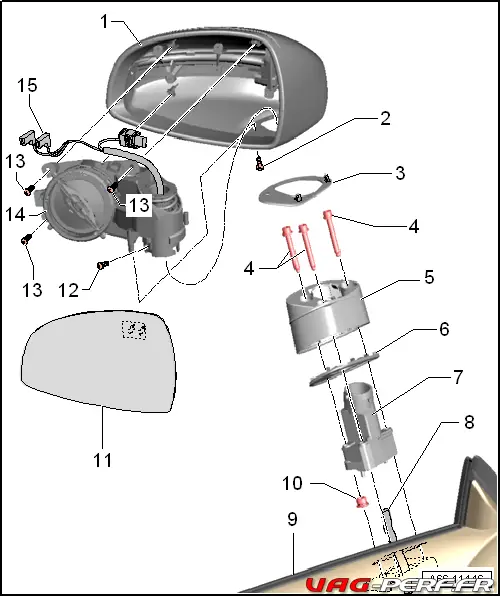

Vue d’ensemble des coques de rétroviseurs

  • 1 – Boîtier de rétroviseur extérieur
  • 2 – Vis
  • 3 – Joint
  • 4 – Vis
  • 5 – Cache pour pied de rétroviseur
  • 6 – Joint
  • 7 – Pied de rétroviseur
  • 8 – Câble électrique pour réglage du rétroviseur
  • 9 – Pièce de réglage
  • 10 – Porte
  • 11 – Miroir
  • 12 – Vis
  • 13 – Vis
  • 14 – Unité de réglage du rétroviseur
  • 15 – Connexion à fiche pour chauffage de rétroviseur

Tutoriel dépose des coques de rétroviseurs

  1. dépose du Miroir



    Pour pouvoir effectuer la dépose de notre boitier de rétroviseur, il faut tout d’abord déposer le miroir de ce dernier

    Pour cela, il faut utiliser un des outils du kit indiqué, comme sur cette photo, ci contre à gauche.

    La procédure est assez simple pour la dépose du miroir

    – Protéger le boîtier de rétroviseur en posant un ruban adhésif en tissu sur les arêtes, en haut et en bas.

    Cela permet de protéger la peinture de ce dernier et vous sécurise lors du démontage du miroir.

    Ensuite munissez vous de l’outil pour déclipser le miroir.

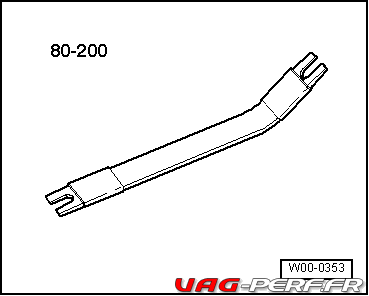

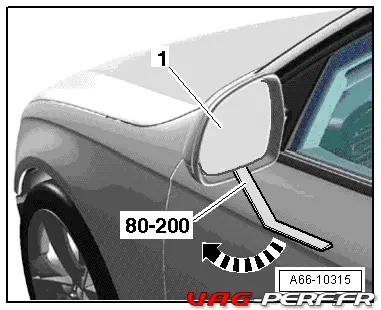

    – À l’aide du levier de montage -80-200-, dégager le miroir -1- de l’unité de réglage du rétroviseur d’abord en bas puis en haut.



    Pour la Repose du miroir, procédez comme ceci :

    – Lors de la repose, porter impérativement des gants de protection.

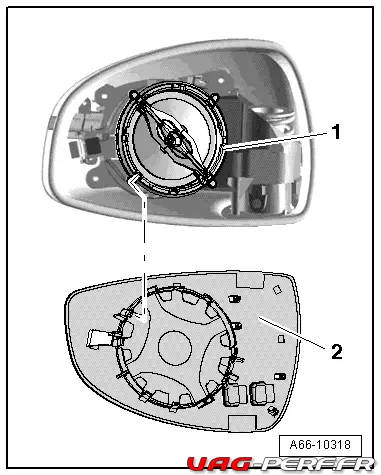

    – Mettre en place le miroir -2- dans les ergots de guidage de l’ensemble plaque-support/unité de réglage -1-, ainsi que le doigt de friction dans le ressort de friction et les enfoncer.

    – Lors de cette opération, exercer uniquement une pression au centre du miroir.





  2. dépose du boitier / coque du rétroviseur



1 – Boîtier de rétroviseur, démontage

Pour la démonte de la coque de votre rétroviseur, effectuer les étapes suivantes, après avoir déposé le miroir :

– Débrancher les connecteurs électriques du moteur de rétroviseur et du dégivrage de rétroviseur.

– Rabattre le rétroviseur complètement vers l’avant.

– Dévisser la vis -6- située sur le pied du rétroviseur.

– Extraire par le haut le boîtier du pied de rétroviseur.

Remarque : La repose doit être effectuée dans l’ordre inverse, en tenant compte de ce qui suit.

En effet, lorsque les plaques-supports sont neuves, il faut d’abord encliqueter l’adaptateur.

Pour la repose de la coque de rétroviseur, prenez votre temps.

Lors de la repose, le boîtier doit être enfoncé complètement sur le pied du boîtier de rétroviseur avant d’être rabattu.

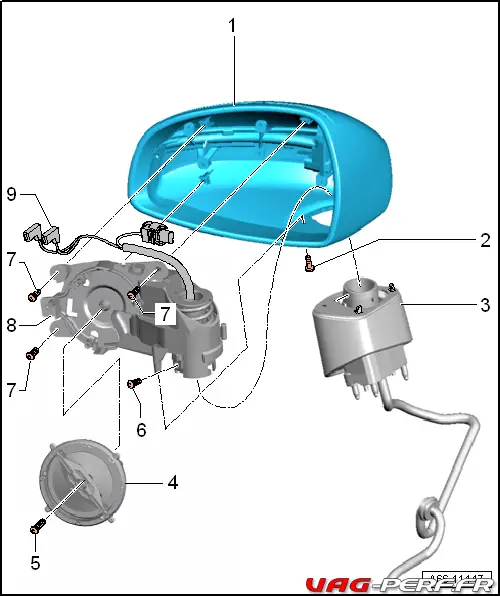

Ci dessous, voici une légende concernant les différents éléments

  • 2 – Vis
  • 3 – Boîtier du pied de rétroviseur
  • 4 – Unité de réglage du rétroviseur
  • 5 – Vis
  • 6 – Vis
  • 7 – Vis
  • 8 – Plaque-support

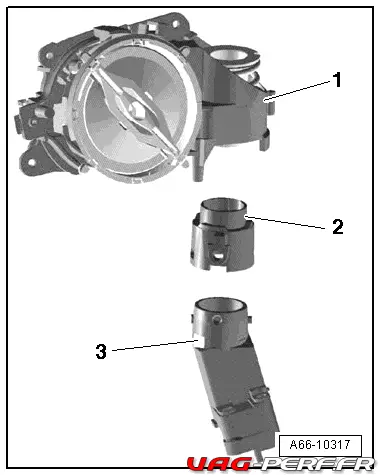

Repose de l’adaptateur de pied de miroir

– Lorsque les plaques-supports -1- sont neuves, l’adaptateur -2- qui en fait partie, y est joint séparé.

– Il faut d’abord l’emboîter sur le pied de miroir -3-.

– La plaque-support, pliée en U vers l’arrière, est plaquée sur l’adaptateur puis basculée vers l’avant en position de montage.

– Lors de cette opération, l’adaptateur s’enclenche dans la plaque-support.

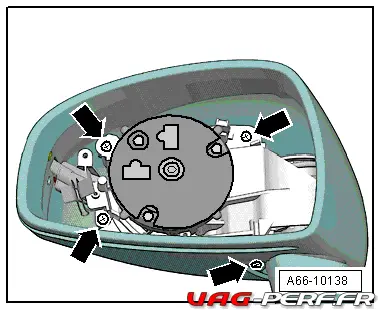

– Déposer les vis -flèches- de la partie inférieure du boîtier et de la plaque-support.

– Retirer le boîtier par le haut par-dessus la plaque-support.
