Tutoriel démontage Pare-choc Avant Audi S3 8V et Sline, Références Audi + Vue d’ensemble

0

Dans notre série de tutoriels concernant les pare choc de l’Audi A3 8V, voici celui qui concerne les pare chocs avant de l’Audi S3 8V ainsi que la version Sline. Vous y trouverez une vue d’ensemble des éléments qui composent le pare choc avant ainsi que la procédure pour le démontage du pare choc avant de votre Audi S3 8V.

Vous y retrouverez référence ETKA du pare choc avant ainsi que des différents logos et emblèmes.

Attention, cet article n’est valable que pour la version S3 et uniquement la version S3 de l’Audi 8V (A3)

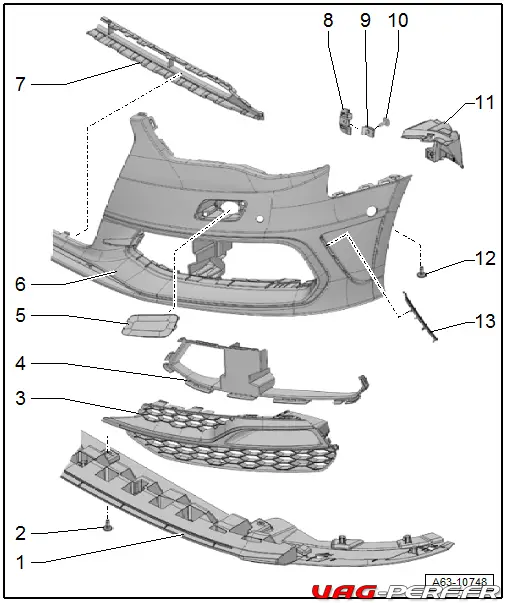

Bouclier de pare-chocs : vue d’ensemble du montage – Audi A3 S-Line/S3

  • 1 – Pièce de fermeture du bouclier de pare-chocs
  • 2 – Vis  2,5 Nm
  • 3 – Grille d’entrée d’air
  • 4 – Cache. De la grille d’entrée d’air
  • 5 – Cache de gicleur. Du lave-projecteurs
  • 6 – Bouclier de pare-chocs
  • 7 – Grille d’entrée d’air centrale
  • 8 – Logement. De clip-écrou
  • 9 – Écrou à tôle
  • 10 – Vis
  • 11 – Logement.De projecteur antibrouillard. Selon la variante d’équipement.
  • 12 – Vis
  • 13 – Cache de grille d’entrée d’air latérale

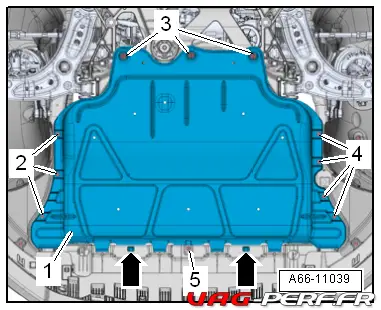

Carénage d’insonorisation avant : dépose et repose

Dépose

– Dévisser les vis -2 à 5-.

– Déverrouiller les crantages -flèches- et retirer le carénage d’insonorisation avant -1- par l’arrière.

Ce faisant, les languettes de guidage du carénage d’insonorisation avant sont décrochées.

– Retirer le carénage d’insonorisation avant.

Repose

La repose s’effectue dans l’ordre inverse de la dépose.


Pièce de fermeture du bouclier de pare-chocs avant : dépose et repose – Audi A3

Dépose

– Déposer le carénage d’insonorisation avant

– Détacher la partie avant de la coquille de passage de roue et la pousser sur le côté.

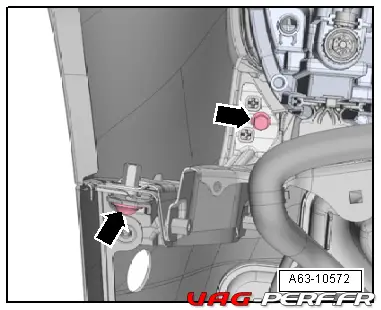

– Dégager le connecteur central -flèche- au niveau du support.

– Le cas échéant, dévisser la vis -flèche-.

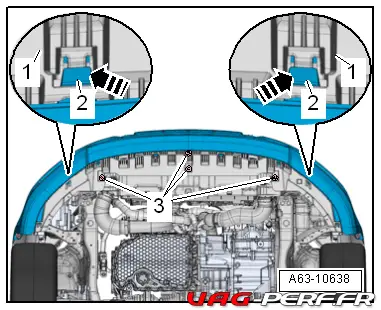

– Dévisser les vis -3-.

– Déverrouiller le crantage -2- de la pièce de fermeture -1–flèche-.

– Retirer la pièce de fermeture du bouclier de pare-chocs avant vers l’arrière dans le sens de la marche.

– Le cas échéant, dégager la conduite d’eau pour le nettoyage des phares.

Repose

La repose s’effectue dans l’ordre inverse de la dépose.


Grille d’entrée d’air : dépose et repose – Audi A3/S3 avec radiateur additionnel latéral

Dépose

– Déposer le bouclier de pare-chocs avant → Chapitre.

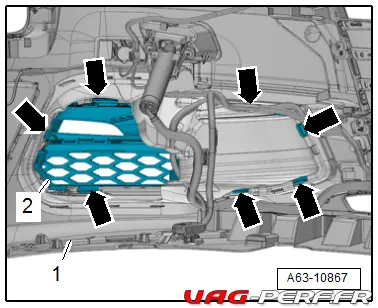

– Déverrouiller les crantages -flèches- et retirer la grille d’entrée d’air -2- du bouclier de pare-chocs -1-.

Repose

La repose s’effectue dans l’ordre inverse de la dépose, en tenant compte de ce qui suit :

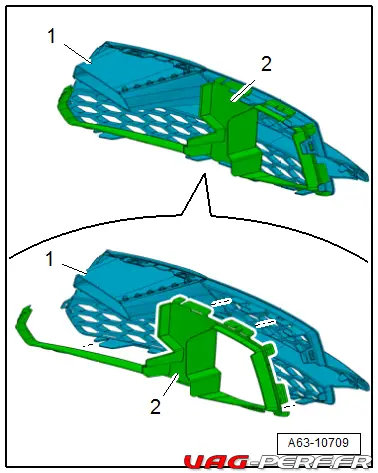

– Avant la remise en place, engager le cache -2- sur la grille d’entrée d’air -1-.

– Mettre en place la grille d’entrée d’air sur le bouclier de pare-chocs et l’enfoncer en veillant à ce que les ergots de fixation s’encliquettent entièrement dans le bouclier de pare-chocs.


Dépose Pare choc Avant Audi S3 / Sline 8V

– Côté gauche : braquer les roues avant et détacher la coquille de passage de roue dans la zone du bouclier de pare-chocs avant.

– Côté droit : désolidariser la partie avant inférieure de la coquille de passage et la pousser sur le côté

– Placer un bac de récupération sous le point de raccord du flexible d’eau.

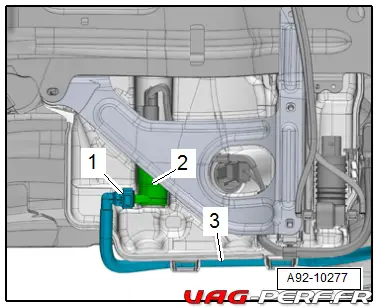

– Débrancher le flexible d’eau -1- de la pompe -2- de lave-projecteurs en appuyant sur la touche de déverrouillage.

– Obturer le raccord de flexible avec un obturateur propre du jeu d’obturateurs pour moteur -VAS 6122-.

– Dégager le flexible d’eau -3-.

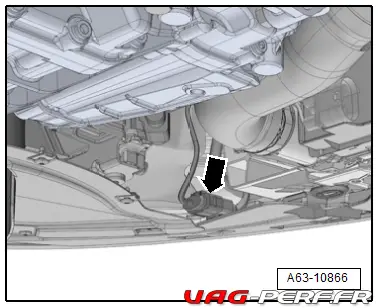

– Débrancher le connecteur central -flèche-.

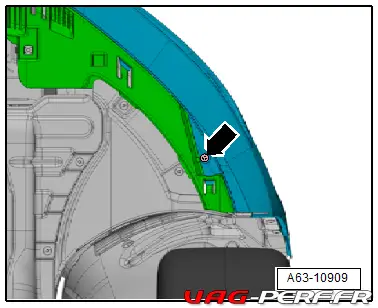

– Pousser la coquille de passage de roue détachée sur le côté et dévisser les vis -flèches-.

– Dévisser les vis -1, 2-.

– Décrocher -flèche- le flanc latéral -3- de l’avant du panneau latéral et retirer le bouclier de pare-chocs par l’avant avec l’aide d’un 2e mécanicien.

Une fois déposés, on vous recommande bien entendu de disposer soit d’une couverture type couverture de déménagement bien épaisse ou encore d’une paire de tréteaux. Cela vous permettra de ne pas abimer les pièces démontées.

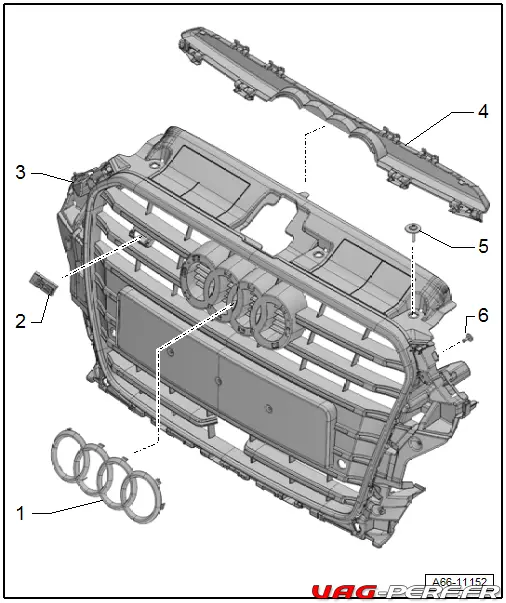

Grille de calandre : vue d’ensemble du montage – Audi A3 S-Line/S3

Sur la grille de calandre de la S3, il faut réaliser des découpes en bas à gauche et à droite si elles ne sont pas déjà réalisées.

  • 1 – Emblème Audi
  • 2 – Monogramme
  • 3 – Grille de calandre
  • 4 – Renfort
  • 5 – Vis
  • 6 – Vis

Grille de calandre Audi S3 8V et Sline : dépose et repose

Dépose
–   Déposer le bouclier de pare-chocs avant  → Chapitre.
–   Le cas échéant, dégager le flexible d’eau du lave-projecteurs.
–   Débrancher les connecteurs électriques -1, 2 et 3- et dégager le faisceau de câbles.
–   Dévisser les vis -flèches-.

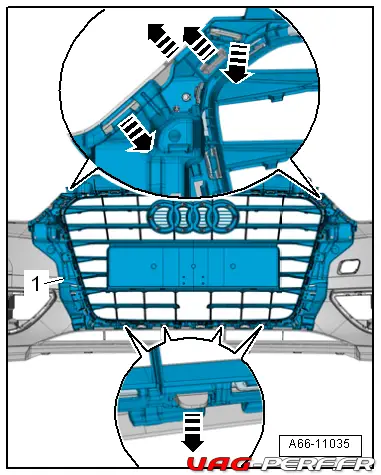

–   Déverrouiller les languettes et les crantages -flèches-.
–   Retirer la grille de calandre -1- du bouclier de pare-chocs.
–   En cas de remplacement de la grille de calandre, déposer également les composants suivants :
  • Capteur de collision de l’airbag côté conducteur -G283-
  • Support du transmetteur d’aide au stationnement
  • Emblème Audi

Repose
La repose s’effectue dans l’ordre inverse de la dépose.
Couples de serrage
t    → Chapitre „Grille de calandre : vue d’ensemble du montage“.

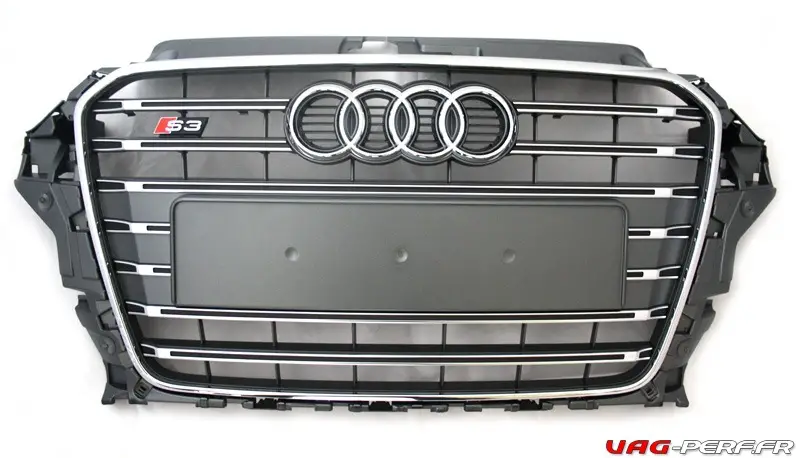

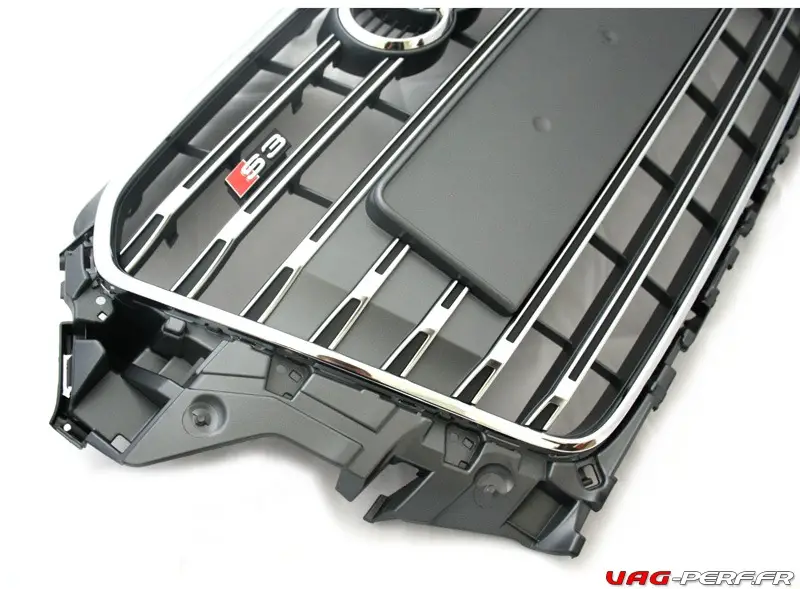

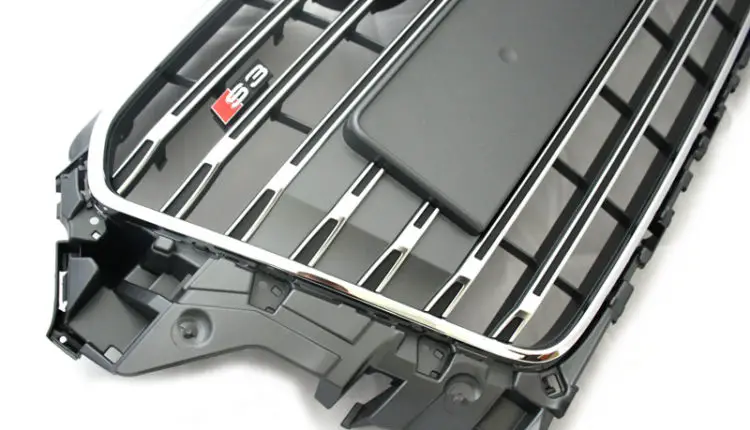

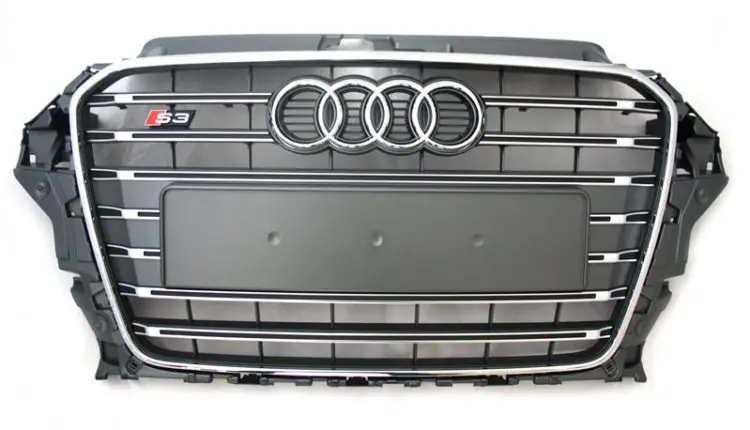

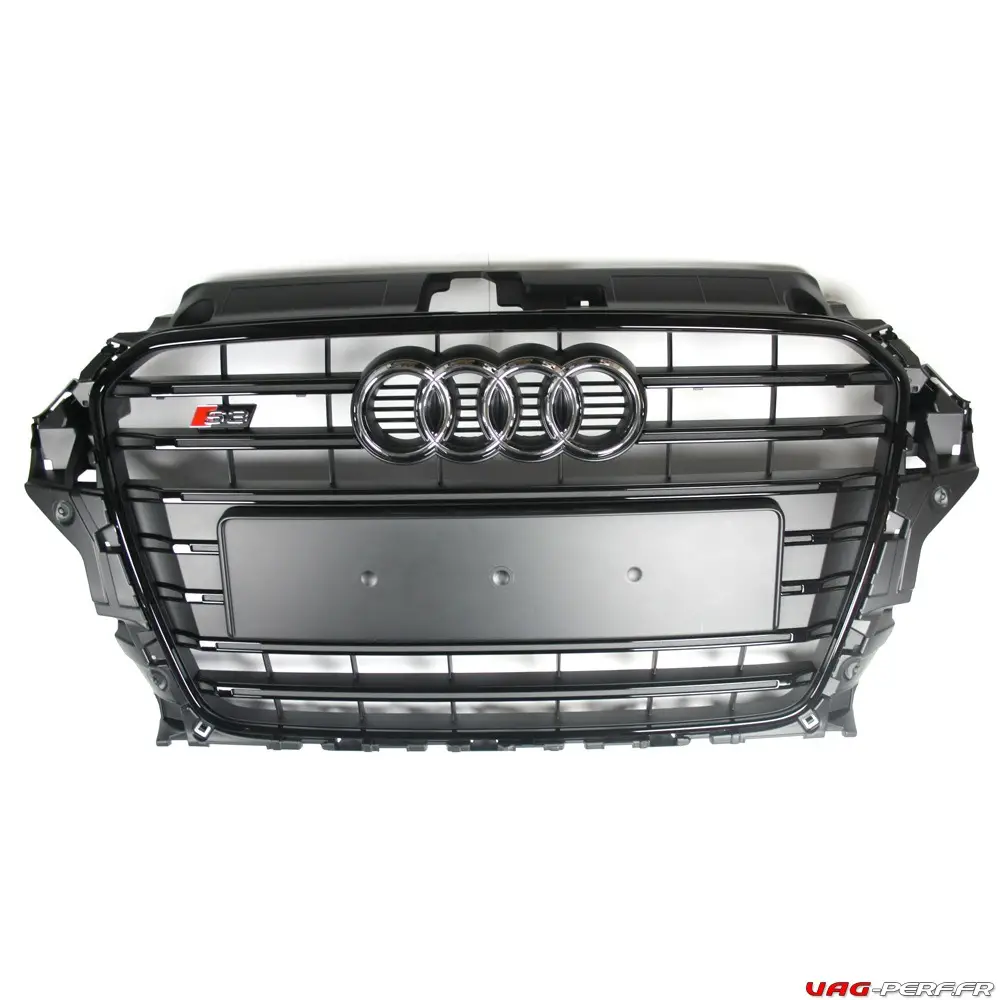

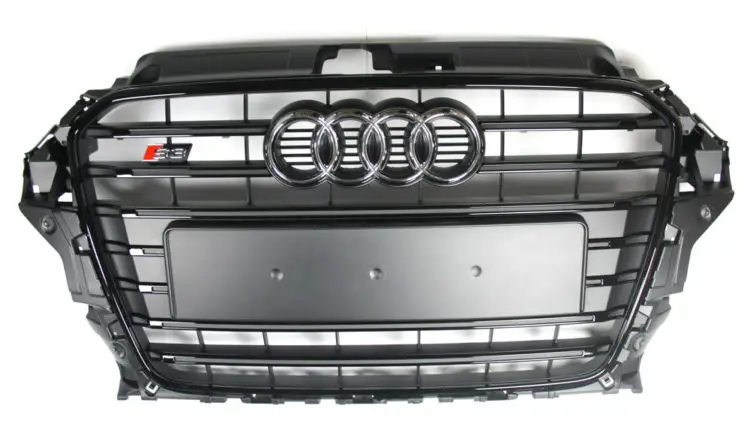

Grille de calandre : Audi A3 S-Line/S3 (noir)

Référence ETKA : 8V3853651BCKA, 8V3853651BCKA



Grille de calandre : Audi A3 S-Line/S3 (platinium)

Référence ETKA : 8V3853651B1RR, 8V3853651C1RR,

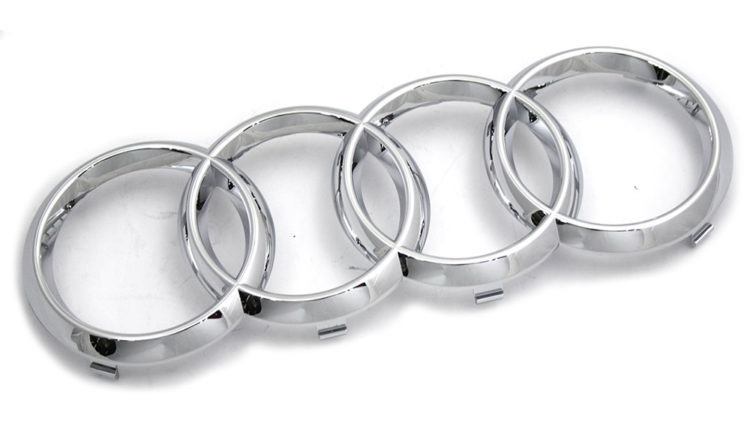

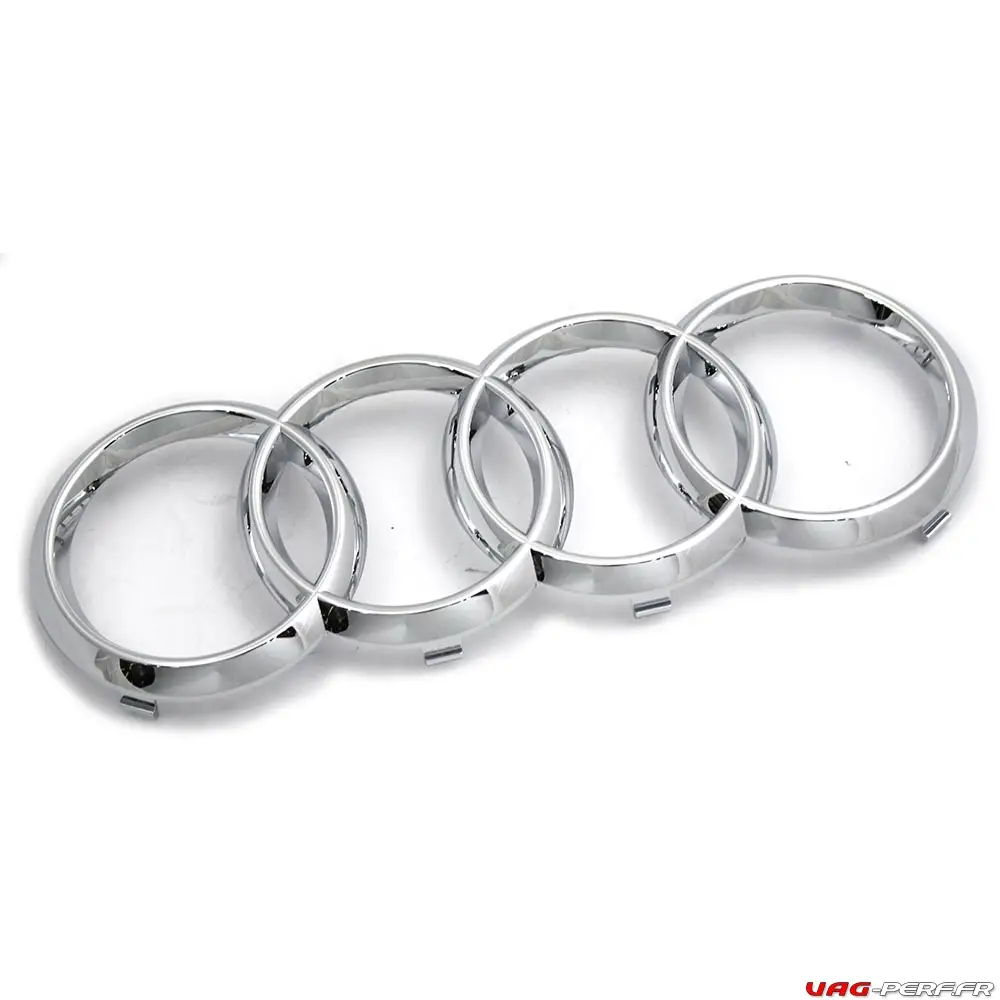

Emblème de Calandre Audi S3 Chromé

Référence ETKA : 8K5853601

Dépose

– Déposer le bouclier de pare-chocs avant → Chapitre.

– Pour déverrouiller, pousser précautionneusement le cran de sûreté -1- dans le sens de la -flèche-.

– Retirer l’emblème Audi -2- de la grille de calandre -3-.

Repose

La repose s’effectue dans l’ordre inverse de la dépose, en tenant compte de ce qui suit :

– Enfoncer l’emblème Audi jusqu’à ce qu’elle s’encliquette de manière audible.

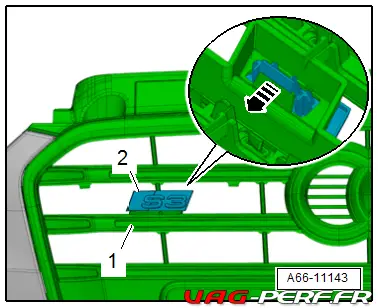

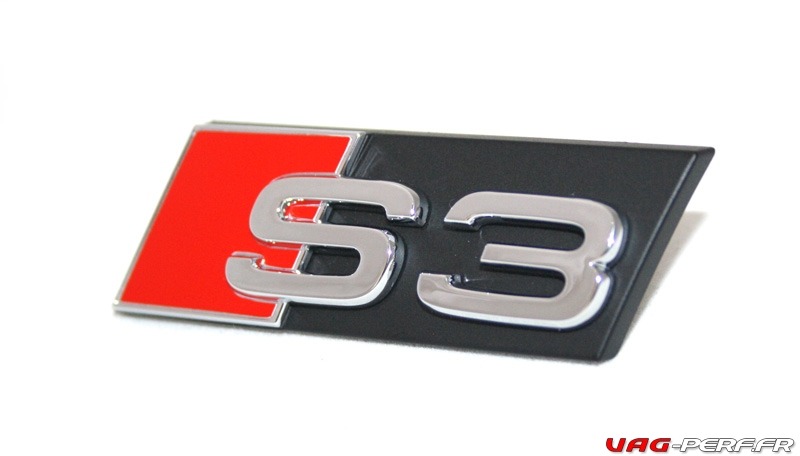

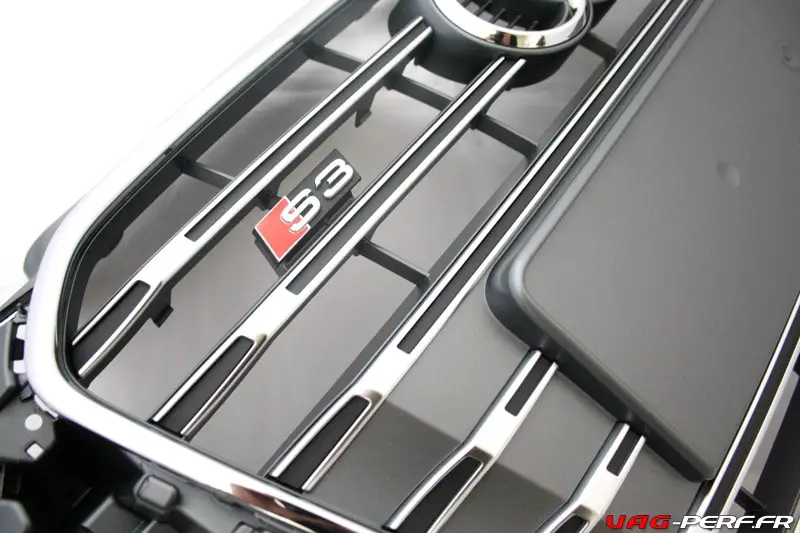

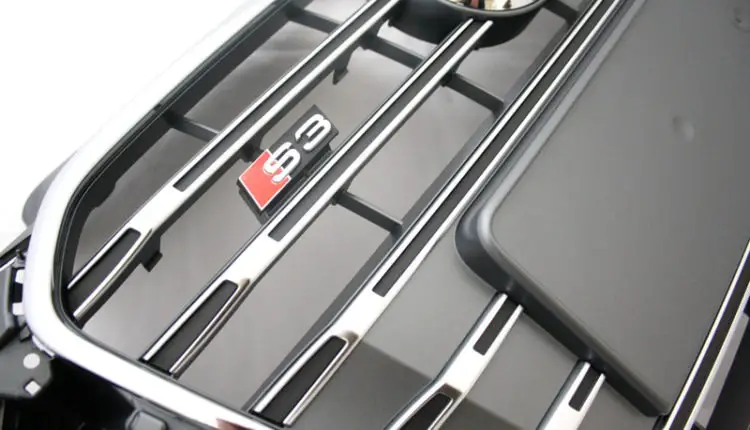

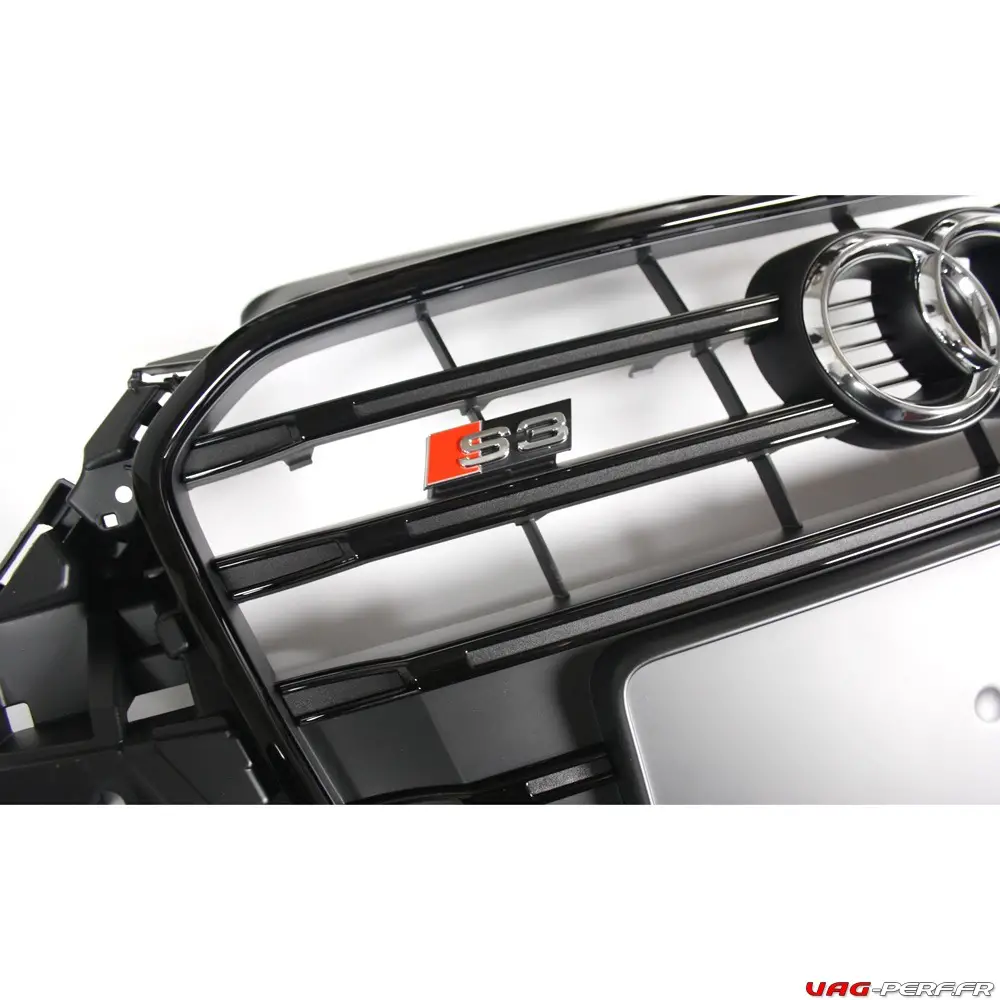

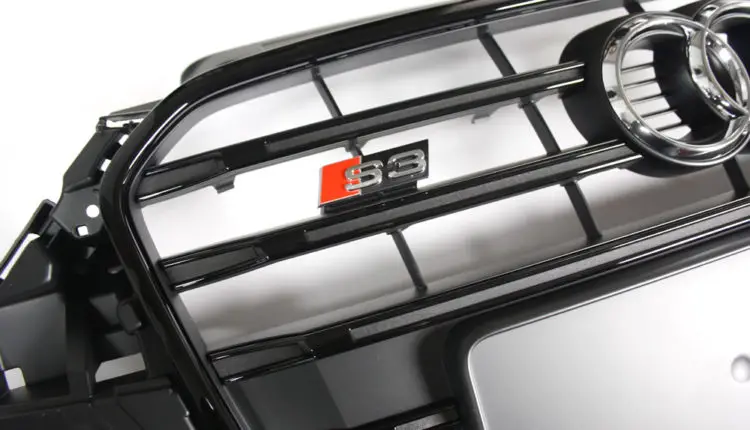

Monogramme S3 pour la calandre

Référence ETKA : 8P0853736A2ZZ

Dépose

– Passer les doigts dans les ouvertures de la grille de calandre et déverrouiller le crantage -crantage-.

– Retirer le monogramme S3 -2- de la grille de calandre -1-.

S’il n’est pas possible de déposer le monogramme comme décrit, il faut déposer le bouclier de pare-chocs avant

Repose

La repose s’effectue dans l’ordre inverse de la dépose, en tenant compte de ce qui suit :

– Mettre en place le monogramme S3 sur la grille de calandre et l’enfoncer jusqu’à ce qu’il s’encliquette de manière audible.
