Les Feux arrières de la VW Golf 5 : Références Origine + Feux à Led, Cerise R32/Edition 30 + Tutoriel démontage

0

Les feux arrière de la Golf 5 existent dans différentes “versions”. On distingue en effet des feux rouge sur les modèles classiques et des version cerise sur la Golf 5 Gti Edition 30 & Pirelli ainsi que sur la Golf R32. Si vous êtes à la recherche des référence d’origine des Feux arrières de la VW Golf 5 cet article répondra à toutes vos questions.

Au programme seront revues les références origine Volkswagen des feux (Origine, Cerise et Led), le type des ampoules ainsi que le tutoriel pour le démontage des feux arrières. Nous allons voir comment démonter les feux arrières sur la Golf 5, ce qui pourra également vous être utile pour le démontage de votre pare-choc arrière !

Vous pourriez également avoir envie d’installer des feux cerise sur votre Golf 5 ou encore de démonter vos feux pour y appliquer un vernis teinté. Voici toutes les informations sur les Feux arrières de la VW Golf 5

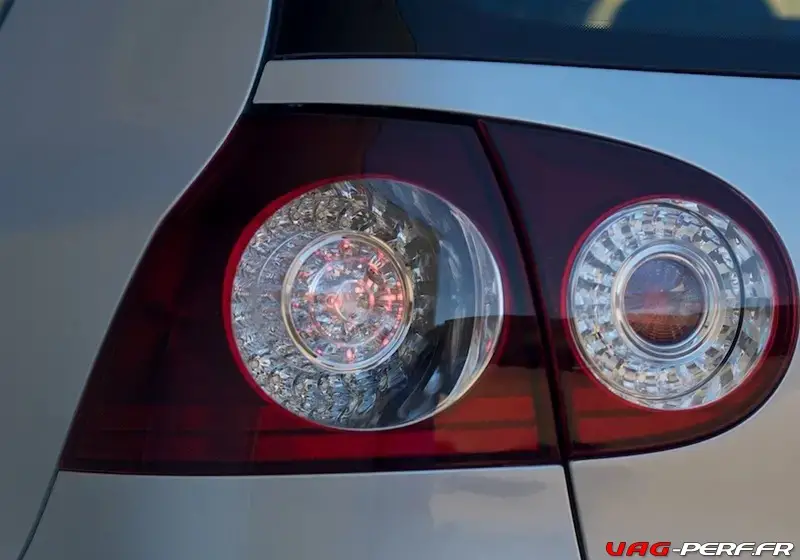

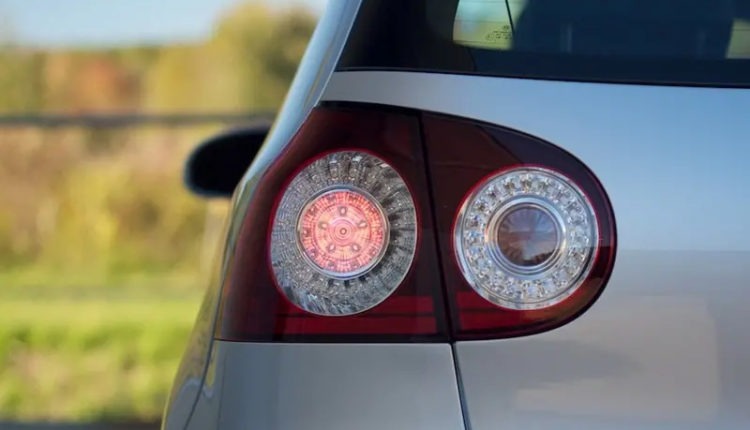

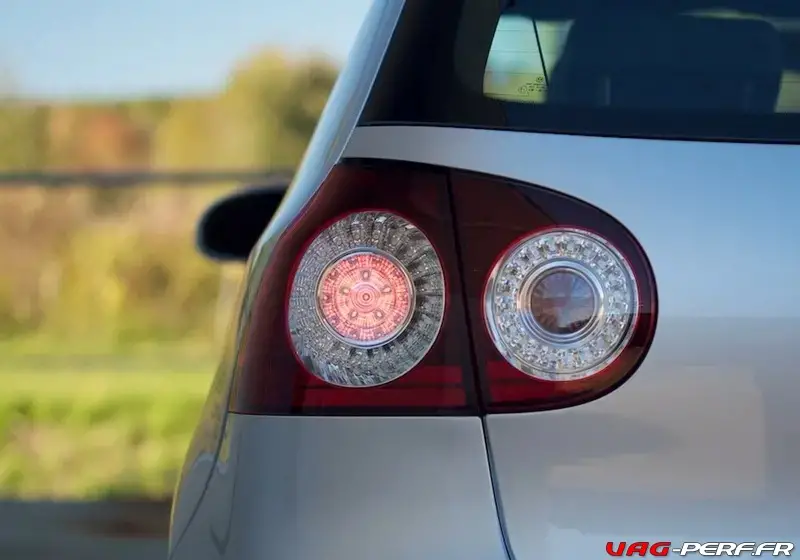

Les Feux Arrières à Led de la VW Golf 5

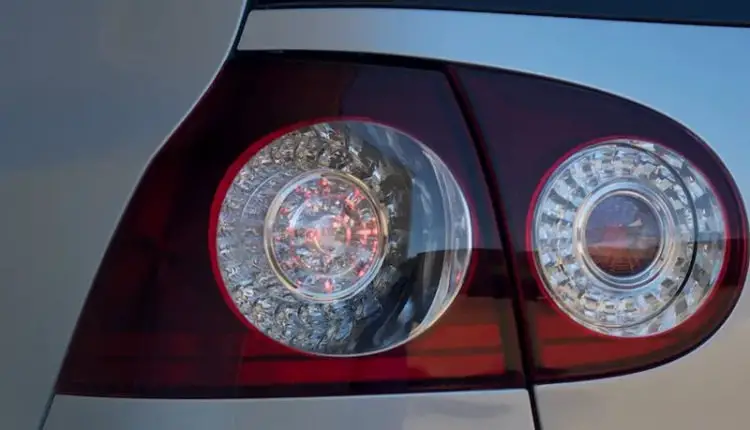

Aussi appelés TAIL Lights, voici les feux arrières à led pour la Golf 5. Ce sont des feux 100% origine Volkswagen qui vous permettent de moderniser l’arrière de votre Golf 5. Ils sont de couleur rouge cerise.

Feux arrières de la VW Golf 5
Feux arrières de la VW Golf 5

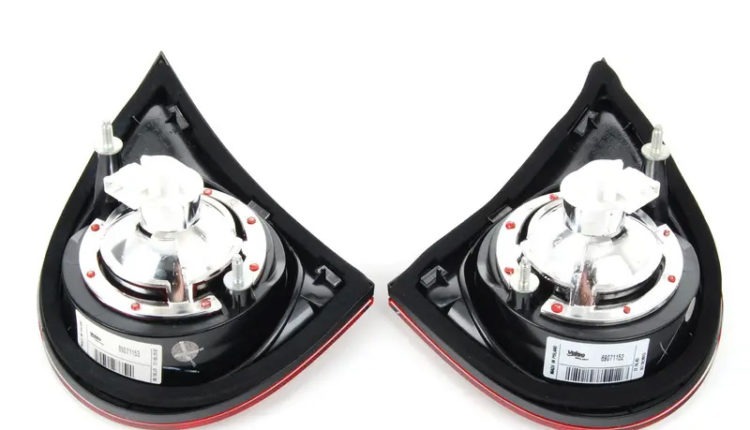

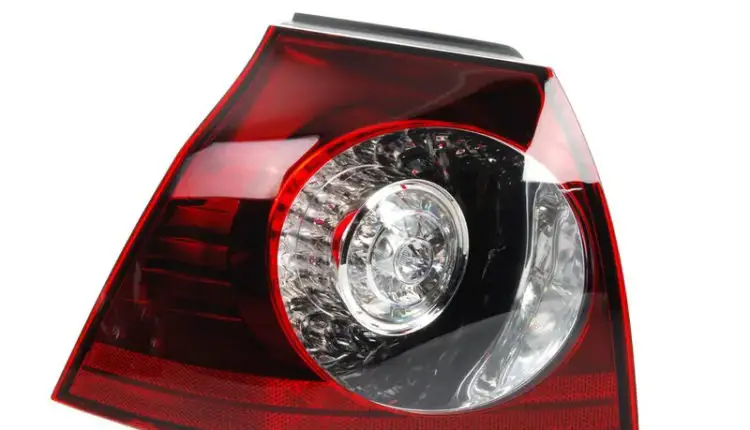

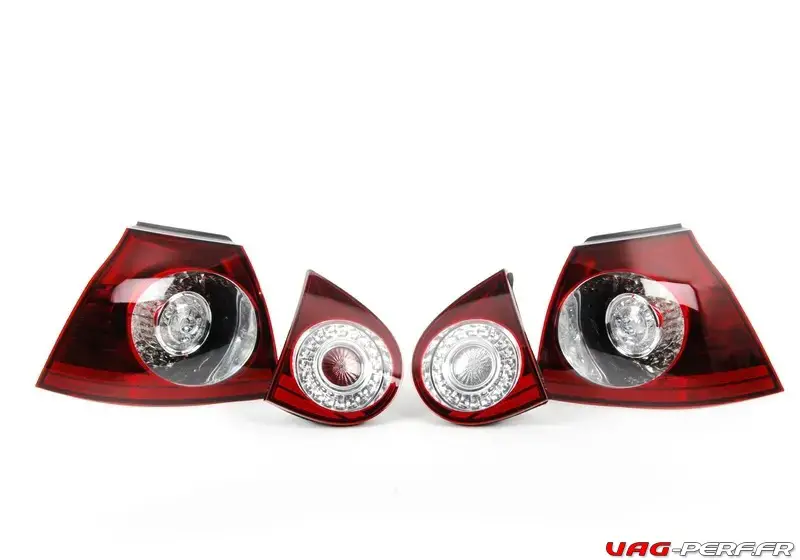

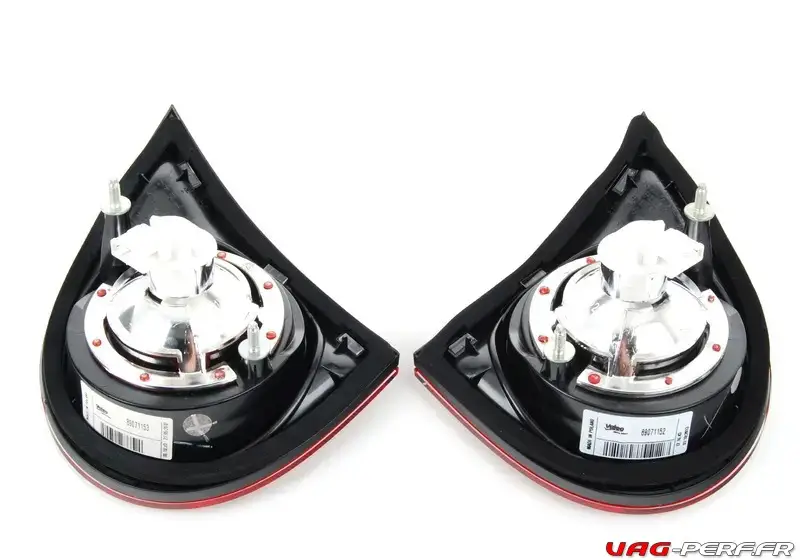

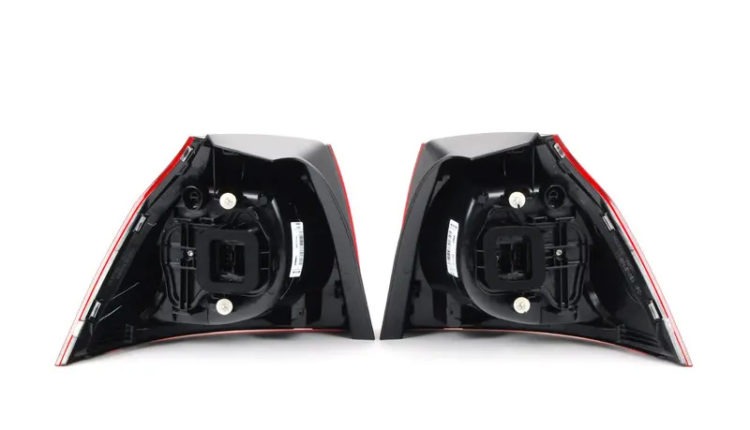

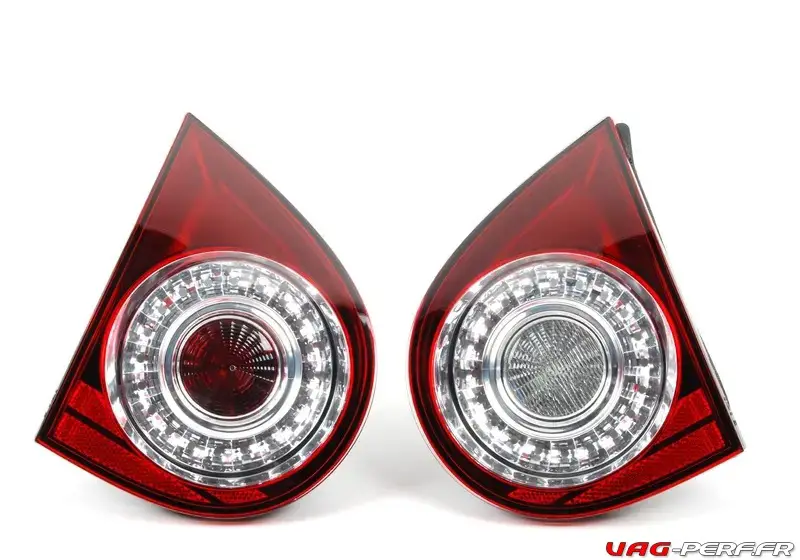

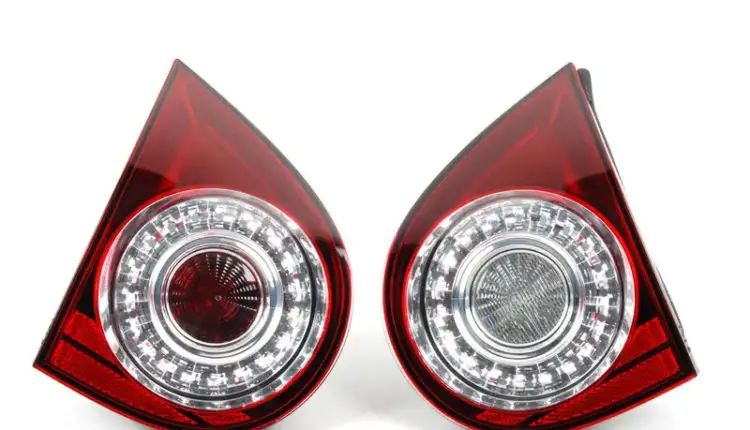

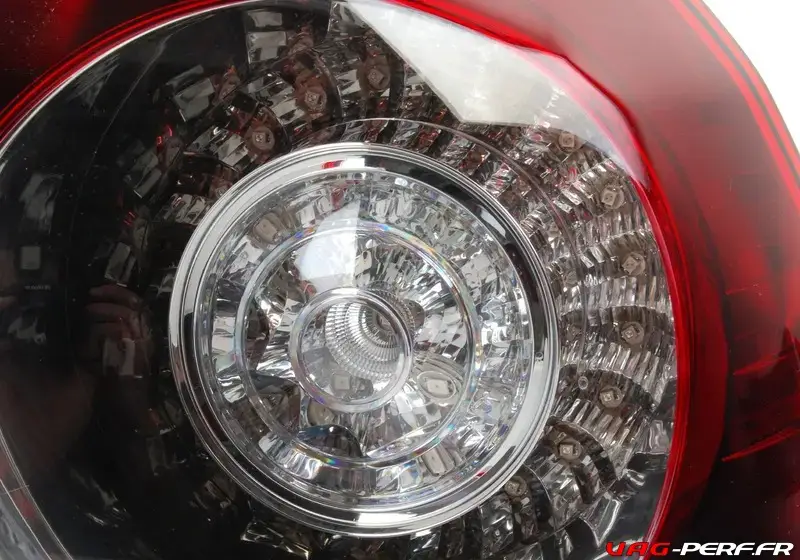

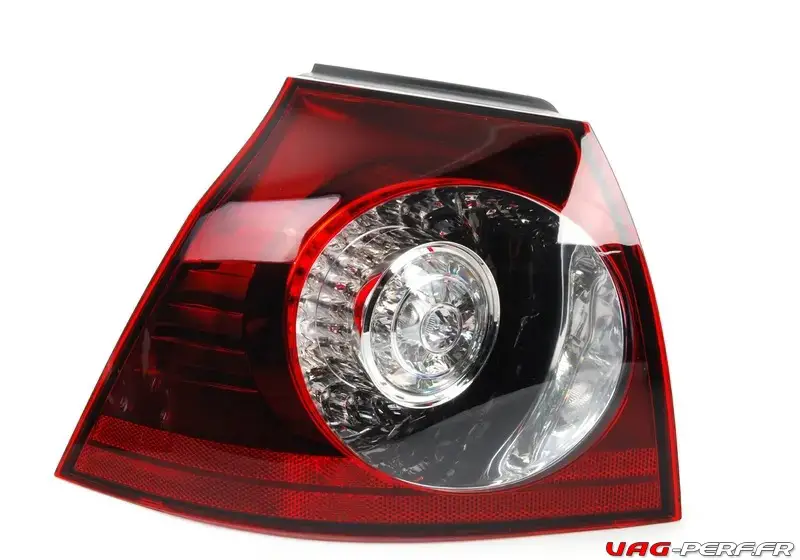

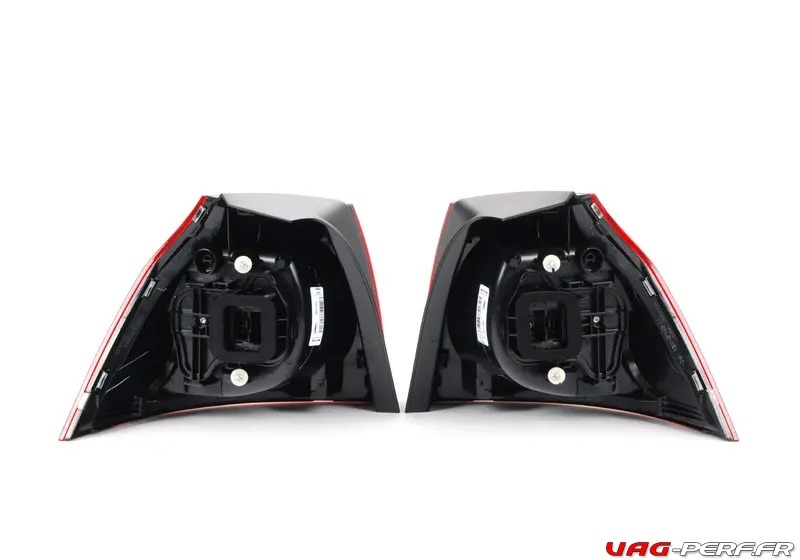

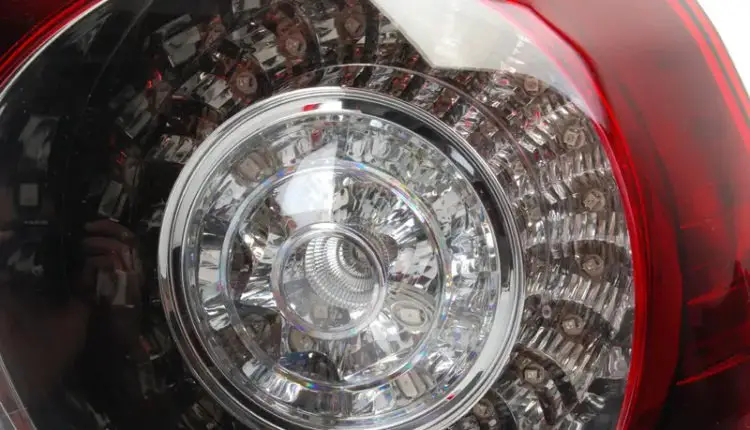

Les feux arrière à LED pour la Golf 5

  • Référence ETKA : 1K0052204
  • Feux arrières LED d’origine VW Golf 5, rouge cerise
  • 100% d’accessoires d’origine Volkswagen
    Ensemble de feux arrière à DEL pour montage ultérieur
  • Couleur: rouge cerise
  • Réflecteur intégré au luminaire
  • Installation: Plug & Play, il suffit de remplacer par les feux arrière normaux, complètement identiques

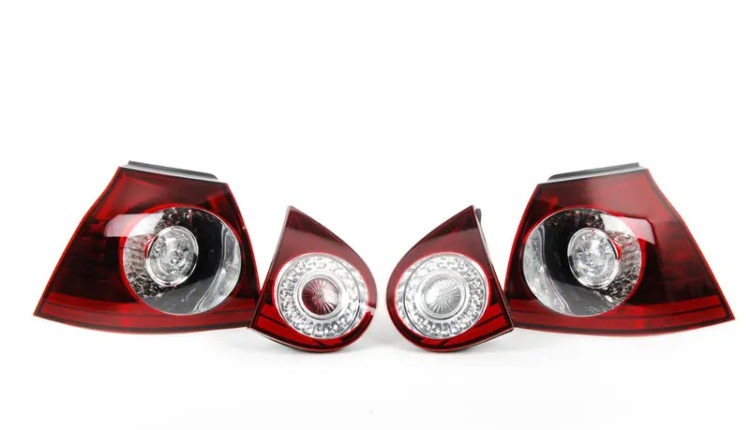

  • Contenu de la livraison: 1 jeu = 4x feux arrière, 2x entretoises, instructions d’installation
  • Numéro de pièce VW: 1K0052204

Compatibilité :

  • VW Golf 5 (1K), 2004 – 2009
  • VW Golf 5 (1K) GTI / GTD / GT / R32, 2005 – 2009



Codage VAGCOM pour les Feux arrières de la VW Golf 5 à LED

  • Centrale Electrique (09)
  • Codage (07)
  • Codage Long
  • Au byte 03, dans le binary remplacer les octets 1 et 2 par des 1
    Exemple : 00000111, devient : 11000111
  • Au byte 04, dans le binary remplacer le 6em octet par un 0
    exemple : 00000000, devient alors 00000100
  • Au byte 18, dans le binary remplacer le 3em octet par un 1

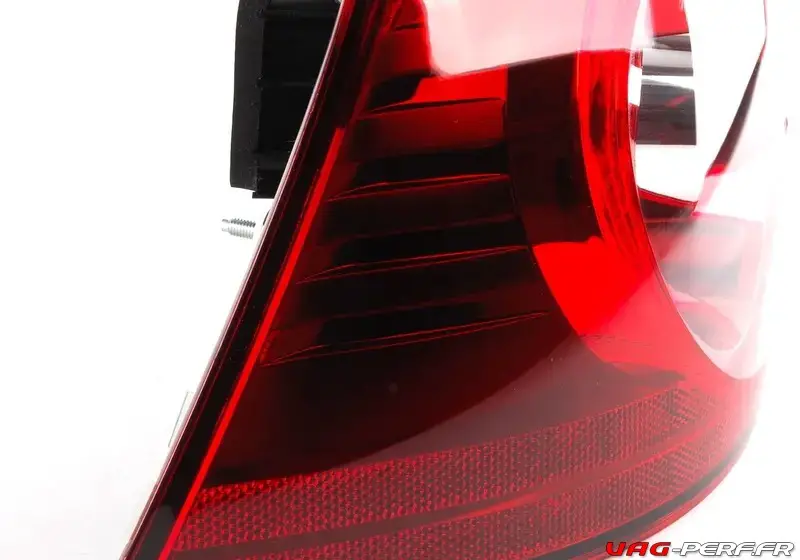

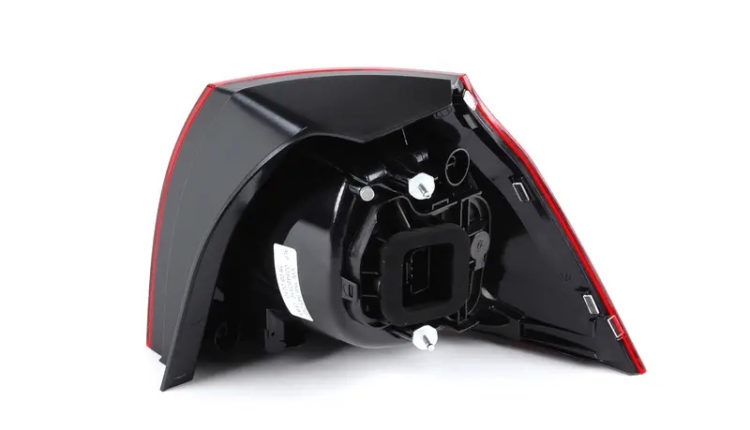

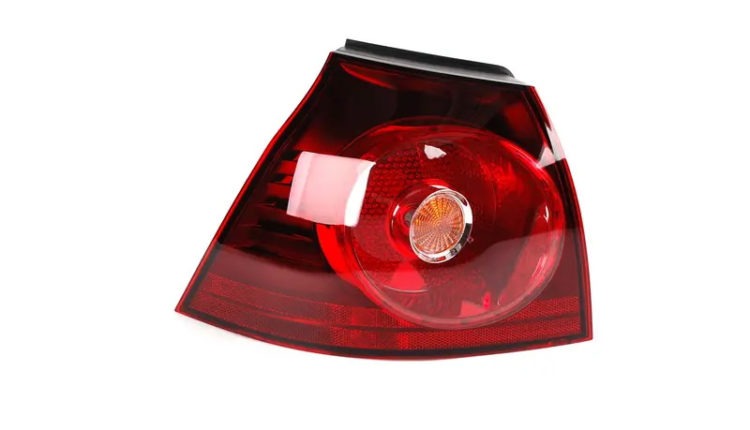

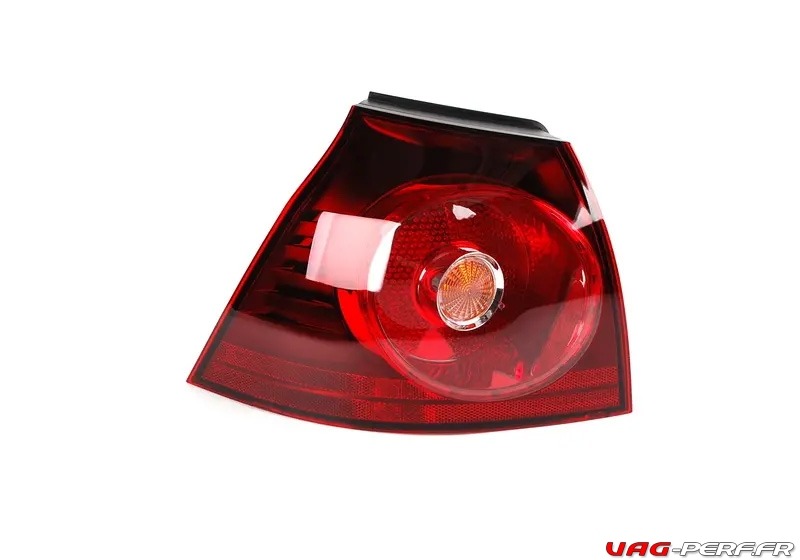

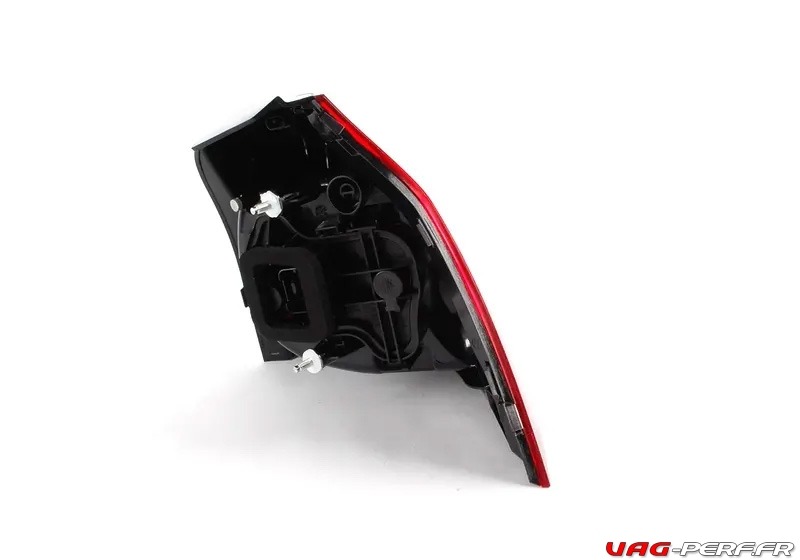

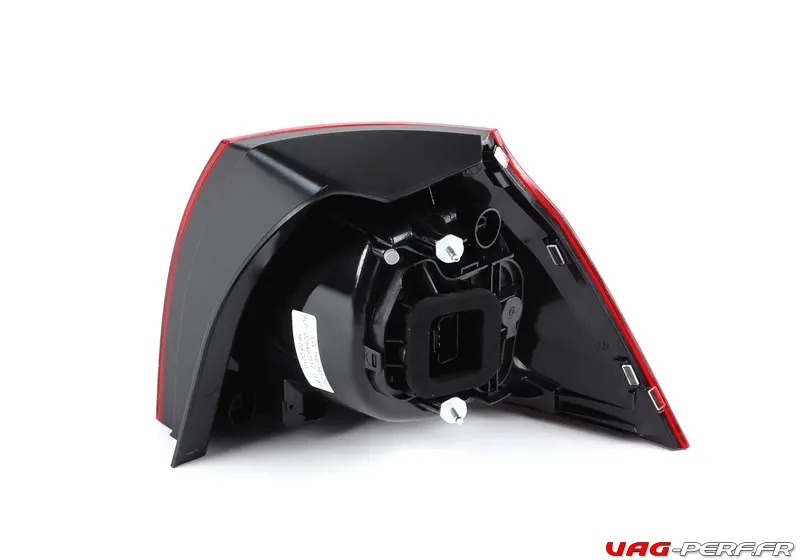

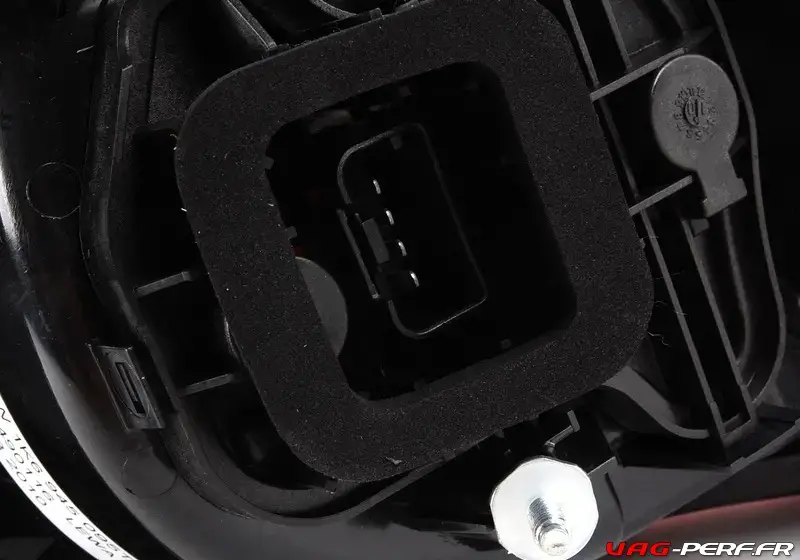

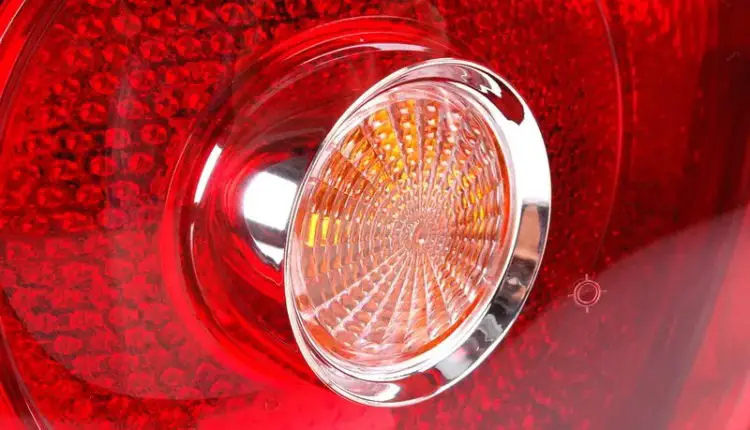

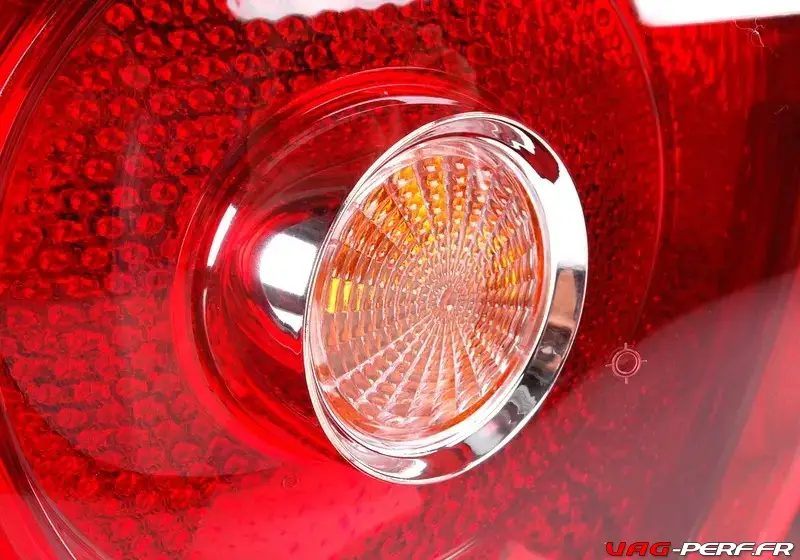

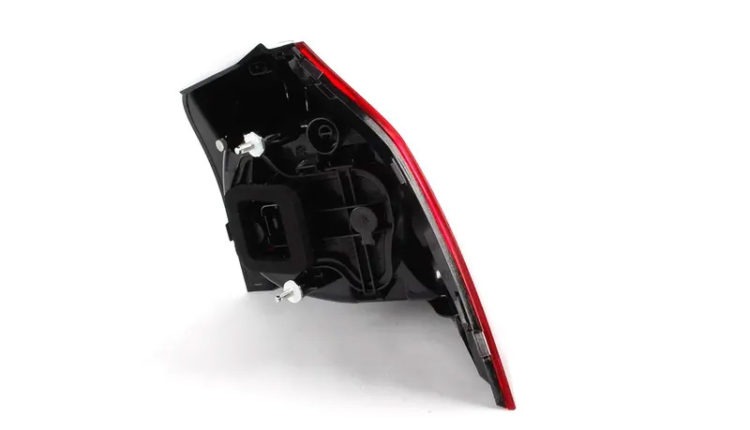

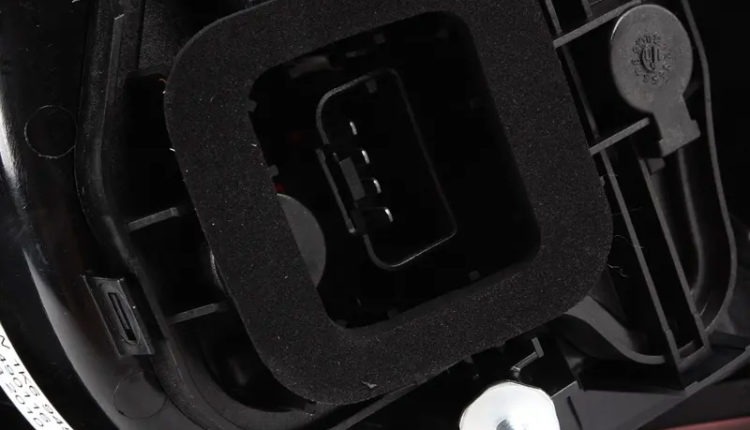

Les Feux Arrières Cerise

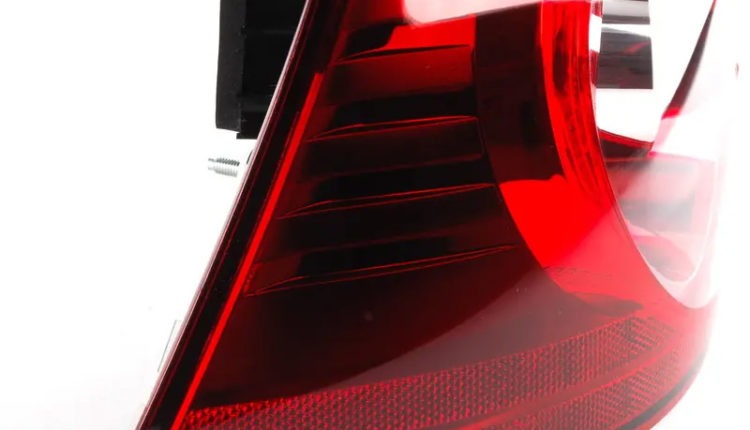

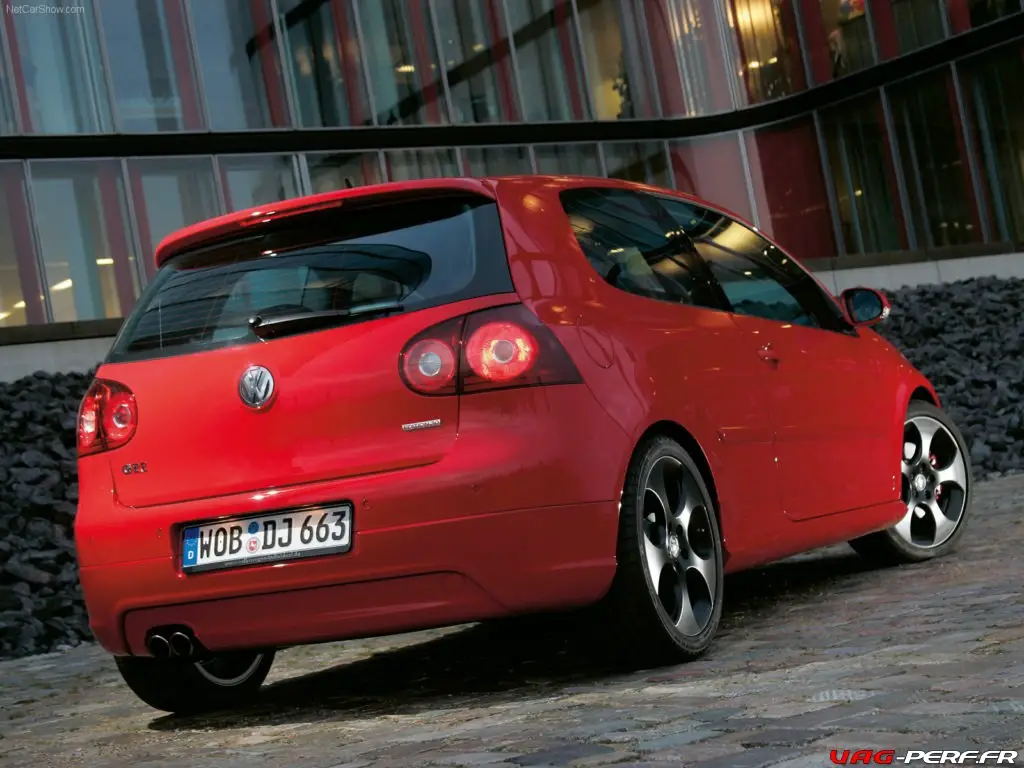

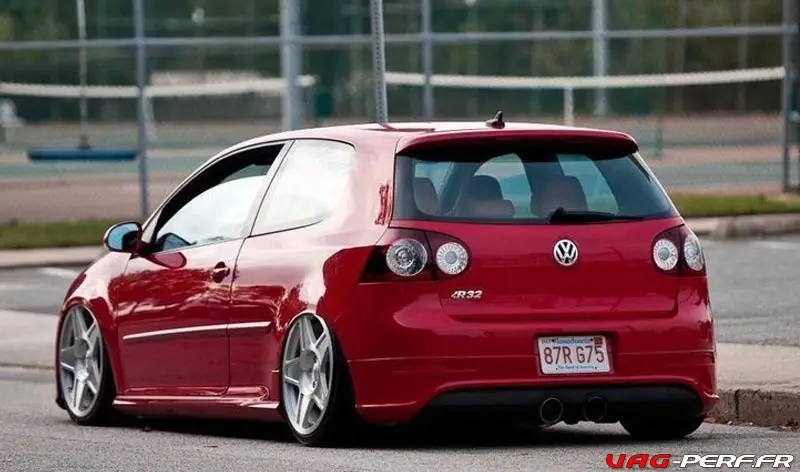

Les Feux arrières de la VW Golf 5 Gti Edition 30 et de R32 offrent une teinte rouge cerise contrairement aux feux classiques de Golf 5 qui eux sont rouges.

Installation: Plug & Play, il suffit de remplacer par les feux arrière normaux, aucun recodage nécessaire.

Contenu de la livraison: 1 jeu = 4x feux arrière, y compris les lampes à incandescence et 2x entretoises
Références de pièces VW: 1K6945095T 1K6945096T 1K6945093K 1K6945094K

  • Référence du kit complet : 1K6945095X




Tutoriels démontage des Feux arrières de la VW Golf 5


Feu arrière dans le panneau latéral, véhicules ► 11.05

Vue éclatée du montage des Feux arrières de la VW Golf 5
Vue éclatée du montage des Feux arrières de la VW Golf 5
  • 1 – Écrous de fixation
  • 2 – Porte-ampoules
  • 3 – Ampoule de feu rouge arrière gauche -M4- ou ampoule de feu rouge arrière droit -M2- 12 V, P 21 W
  • 4 – Boîtier de feu arrière dans le panneau latéral
  • 5 – Ampoule de clignotant arrière gauche -M6- ou ampoule de clignotant arrière droit –M8- 12 V, H 6 W
  • 6 – Ampoule de feu stop gauche -M9- ou ampoule de feu stop droit -M10- 12 V, P 21 W
  • 7 – Goujon sur le boîtier de feu arrière, en bas dans le panneau latéral
  • 8 – Connecteur sur le boîtier de feu arrière, dans le panneau latéral
  • 9 – Goujon sur le boîtier de feu arrière, en haut dans le panneau latéral

Feu arrière dans le panneau latéral, véhicules 11.05 ►

Vue éclatée du montage des Feux arrières de la VW Golf 5 (2005+)
Vue éclatée du montage des Feux arrières de la VW Golf 5 (2005+)
  • 1 – Écrous de fixation
  • 2 – Porte-ampoules
  • 3 – Ampoule de feu rouge arrière gauche -M4- ou ampoule de feu rouge arrière droit -M2-12 V, P 21 W
  • 4 – Boîtier de feu arrière dans le panneau latéral
  • 5 – Ampoule de clignotant arrière gauche -M6- ou ampoule de clignotant arrière droit -M8- q 12 V, H 6 W
  • 6 – Ampoule de feu stop gauche -M9- ou ampoule de feu stop droit -M10- 12 V, P 21 W
  • 7 – Élément de réglage
  • 8 – Goujon sur le boîtier de feu arrière, en bas dans le panneau latéral
  • 9 – Connecteur sur le boîtier de feu arrière, dans le panneau latéral
  • 10 – Goujon sur le boîtier de feu arrière, en haut dans le panneau latéral

Démontage des Feux arrières de la VW GOLF 5 dans le panneau latéral

Dépose :

– Couper le contact d’allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

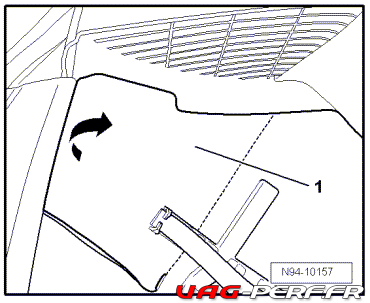

– Pousser le revêtement latéral -1- sur le côté, dans le sens de la -flèche-.

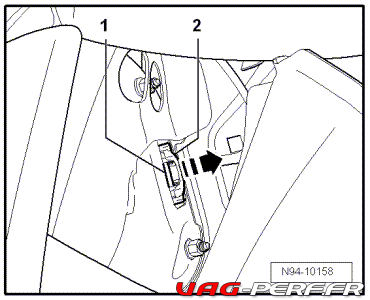

– Débrancher la fiche -2- tout en comprimant le clip de sûreté -1- dans le sens de la -flèche-.

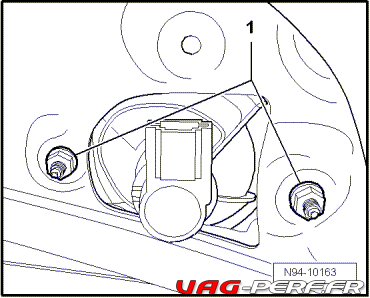

– Dévisser les écrous de fixation -1- du feu arrière situé dans le panneau latéral.

– Retirer le feu arrière.

Repose :

La repose s’effectue dans l’ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
N94-10159

– Serrer les écrous de fixation -1- au couple prescrit

Nota

La fiche du feu arrière situé dans le panneau latéral doit s’encliqueter de façon « audible » au moment où on la branche.

– Après la repose du feu arrière, contrôler ses jeux par rapport à la carrosserie.

– Sur les véhicules à partir de novembre 2005, régler, si nécessaire, le jeu par rapport au bouclier de pare-chocs

– Sur les véhicules d’avant novembre 2005, il n’est pas possible de régler le jeu par rapport au bouclier de pare-chocs.

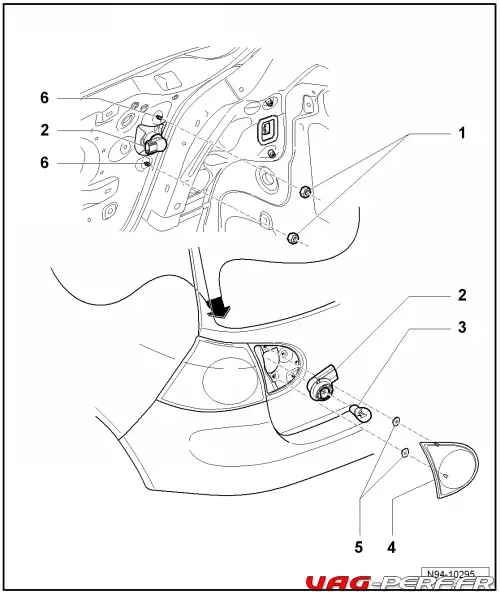

Vue d’ensemble Feux arrière dans le hayon

  • 1 – Écrous de fixation
  • 2 – Porte-ampoules
  • 3 – Ampoule 12 V, P 21 W. Version pour le reste du monde : ampoule de feu arrière de brouillard gauche -L46- ou ampoule de feu de recul droit -M17-. Version pour les USA et le Canada : ampoule de feu de recul gauche -M16- ou ampoule de feu de recul droit -M17-
  • 4 – Boîtier de feu arrière dans le hayon
  • 5 – Rondelle entretoise. A6,5 x 14 x 1,6
  • 6 – Dômes filetés sur le boîtier de feu arrière dans le hayon

Démontage des Feux arrières de la VW GOLF 5 dans le hayon

Dépose :

– Couper le contact d’allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

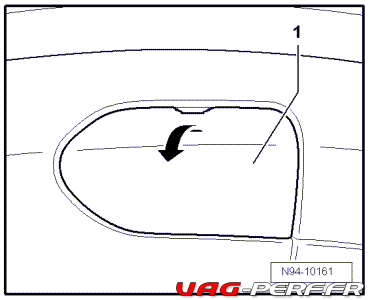

– Déclipser le couvercle de maintenance -1- du revêtement dans le sens de la -flèche-.

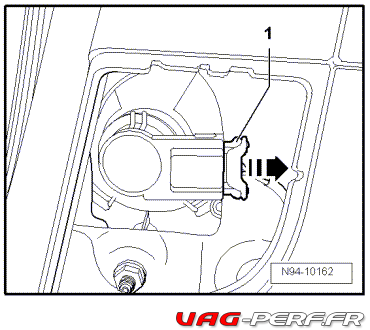

– Débrancher la fiche -1- dans le sens de la -flèche-.

– Déposer le revêtement inférieur du hayon

– Dévisser les écrous de fixation -1- du feu arrière situé dans le hayon.

– Retirer le feu arrière.

Repose :

La repose s’effectue dans l’ordre inverse de la dépose en tenant toutefois compte de ce qui suit :

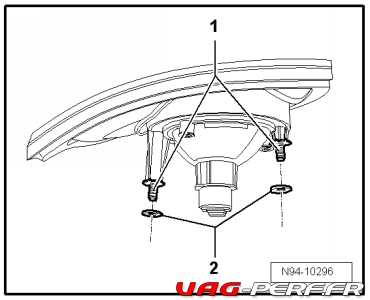

– Pour empêcher toute chute dans la carrosserie, bloquer la rondelle entretoise -2- avec un point de colle (par ex. Loctite) avant de la mettre en place sur les dômes filetés -1-.

– Mettre les rondelles entretoises -2- sur les dômes filetés -1-.

– Serrer les écrous de fixation -1- aux couples prescrits

– Après la repose du feu arrière, contrôler ses jeux par rapport à la carrosserie.
