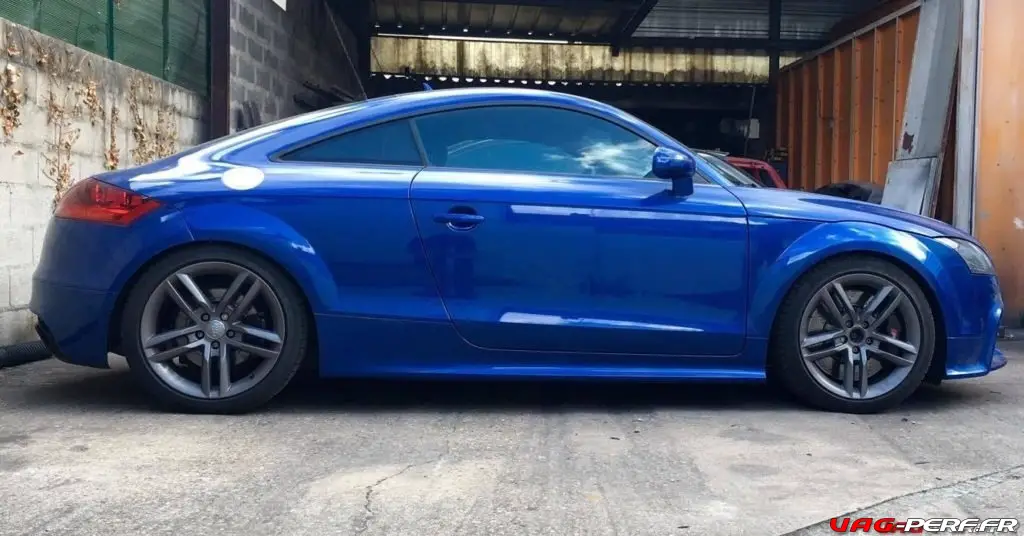

EVO Engineering : Un Stage 3 en préparation sur une Audi TTRS… Voici un peu plus de détails sur la préparation qui est en cours sur cette Audi TT RS (bleu), équipée d’un moteur 2.5 TFSI 5 cylindres, elle va donc passer en Stage 3 avec un kit Turbo APR. Toute l’installation sera effectuée par Evo Engineering.

audi-tt-rs-stageiii-engineering-apr

Il y a donc quelques jours, je surf un peu et je me retrouve sur le forum audittpassion, très connu pour les passionnés de la marque aux anneaux, et je tombe sur un topic traitant d’une TTRS bleu de 2010, dans lequel sont ajoutées très régulièrement des informations sur les travaux en cours.

Un Stage 3 commence par démontage du moteur

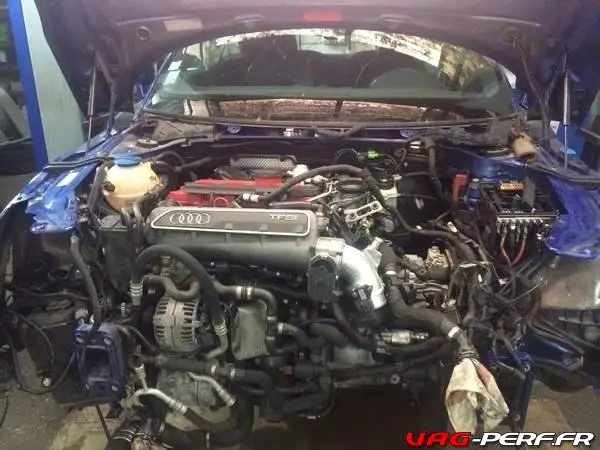

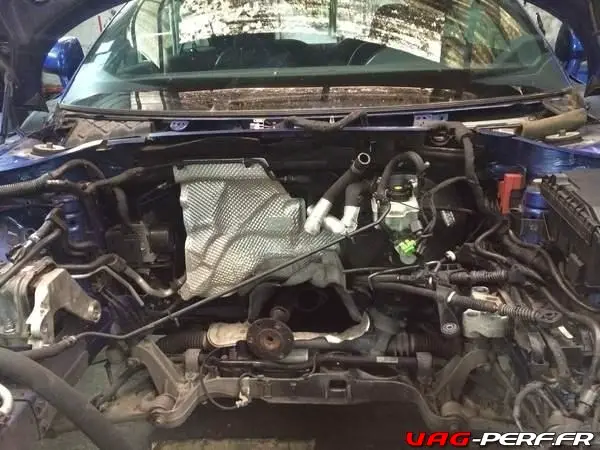

Allé hop, Evo sort le moteur de l’Audi TTRS ! On purge les différents fluides, quelques connectiques à débrancher, le parechoc avant est retiré et voici donc une baie moteur d’Audi TT-RS sans son moteur !

evo-engineering-apr-stage3-ttrs-audi-112 evo-engineering-apr-stage3-ttrs-audi-212

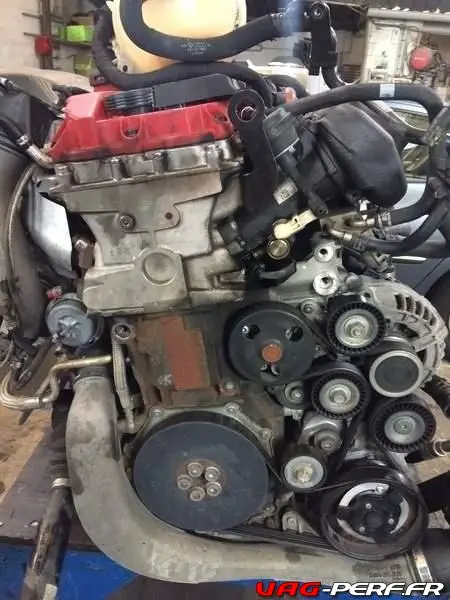

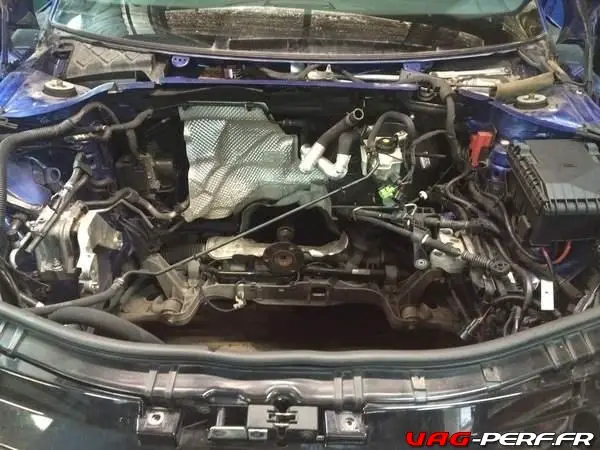

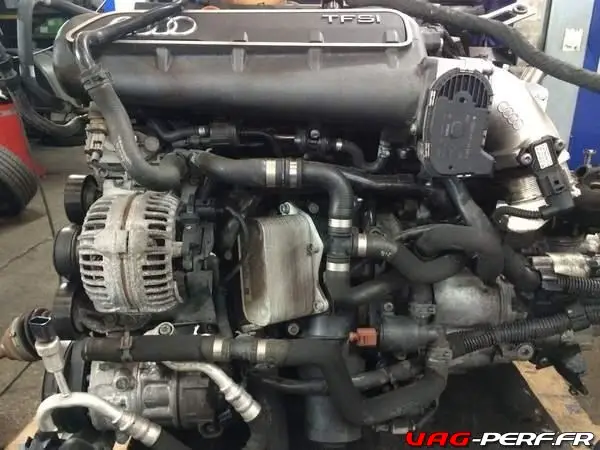

Le moteur de notre petit bolide est maintenant dehors et EVO Engineering va pouvoir travailler sur celui ci tranquillement ! Installer le nouveau kit turbo APR, travailler sur la boite de vitesses (qui est une boite manuelle) mais aussi poser la pompe haute pression par exemple.

Voici la suite des photos !

evo-engineering-apr-stage3-ttrs-audi-310 evo-engineering-apr-stage3-ttrs-audi-410 evo-engineering-apr-stage3-ttrs-audi-510

Réception du Kit Turbo Stage 3 APR : un turbo GTX 3576R

Voici quelques photos faites par EVO. A savoir que le Kit APR comprends tout le nécessaire pour l’installation du Stage 3 : turbo, collecteur, downtown, descente de turbos, colliers, durites, wastegate, bougies Denso Iridium IKH24 etc etc …

Vous trouverez un peu plus bas une galerie avec plus de photos des éléments qui sont présents dans le kit APR 2.5 TFSI Stage III GTX Turbocharger System

evo-engineering-apr-stage3-ttrs-audi-4010
Kit Turbo Stage 3 2.5 TFSI Audi TTRS et Audi RS3 par APR
evo-engineering-apr-stage3-ttrs-audi-4110
GTX 3576R pour 2.5 TFSI monté sur son collecteur, traitement céramique
Collecteur-TTRS-APR-Stage3
Petit Zoom sur le logo APR présent sur le collecteur d’échappement du kit APR Stage III pour moteur 2.5TFSI



DownTown APR TTRS 2.5 TFSI
DownTown APR TTRS 2.5 TFSI
WG TIAL APR STAGE III
WasteGate TIAL pour 2.5 TFSI TTRS et Audi RS3 RSQ3

La Wastegate fait parti du KIT Turbo Stage 3 APR et s’est un modèle de la marque TIAL. Le modèle est un Sport MV-S 38mm external wastegate mais pas la Dump. Evo s’oriente vers un kit FORGE.

15934049_1720301904949905_840128563_o

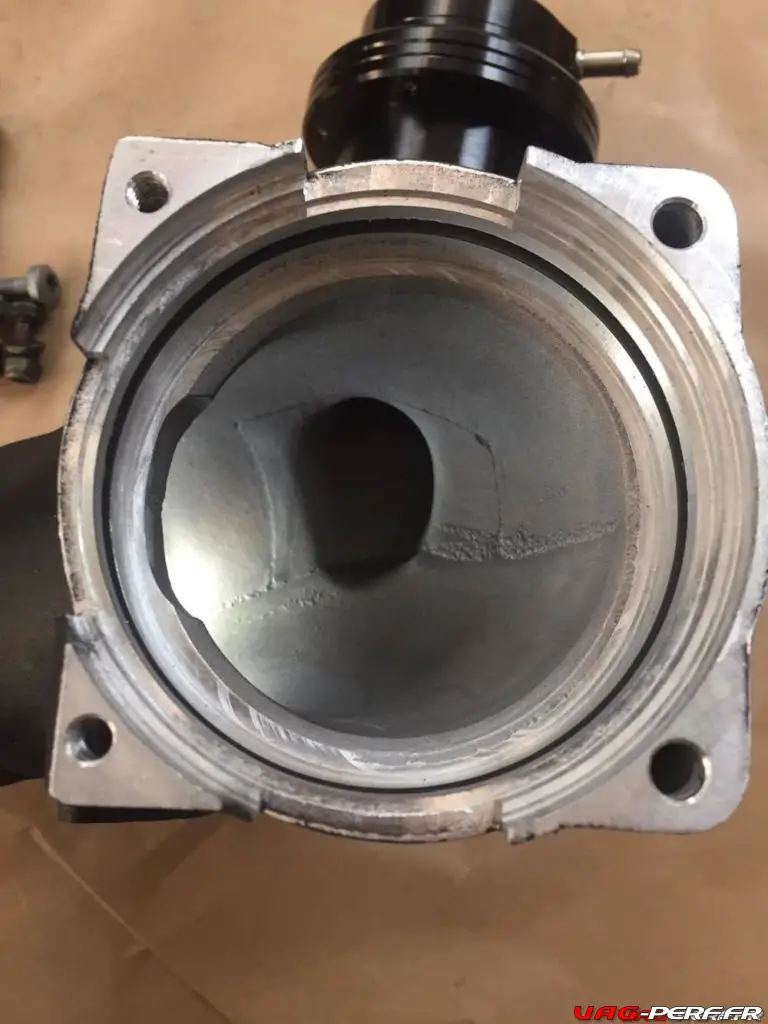

Voici la Dump FORGE, le kit complet comprends tout le nécessaire pour l’installation

15943001_1720301894949906_793451715_o

Downpipe 2.5 TFSI APR TTRS
Downpipe 2.5 TFSI APR TTRS
pompe haute pression 2.5 TFSI APR
pompe haute pression 2.5 TFSI APR

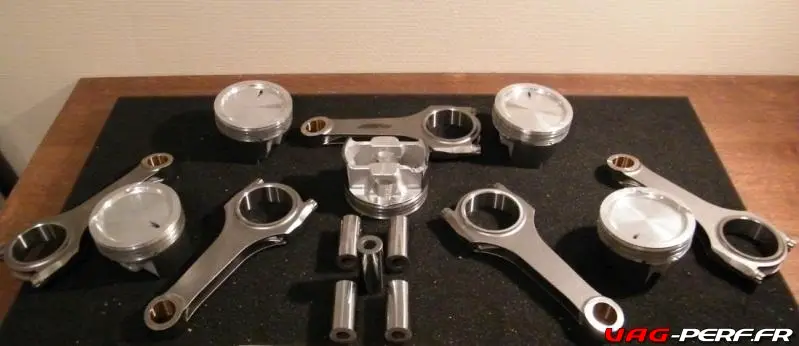

kit Pistons forgés by Mahle et Bielles Arrow

4610 4710

Evo recherche un rapport volumétrique spécifique pour cette préparation alors il a opté pour cette combinaison. L’installation est bien entendu effectuée par ses soins.

Installation du kit stage 3 APR sur le moteur.

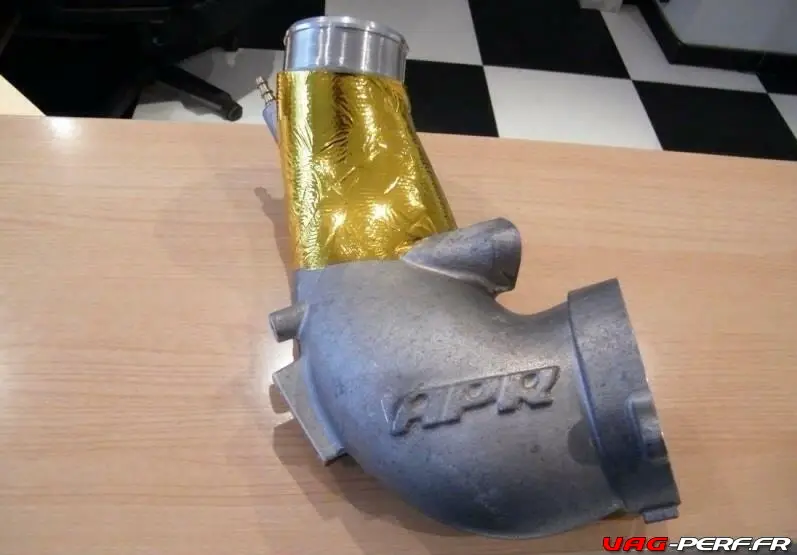

Tout le nécessaire étant fourni, il suffit de poser les pièces sur le moteur et le tour est joué ! Heat shielding, turbo manifold, Turbo compressor inlet pipe et outlet pipe, map sensor OEM Bosch 4 bar MAP, oil coolant lines, hpfp internals, spark plugs, midpipe : le kit comprends pratiquement tout !!

evo-engineering-apr-stage3-ttrs-audi-4510

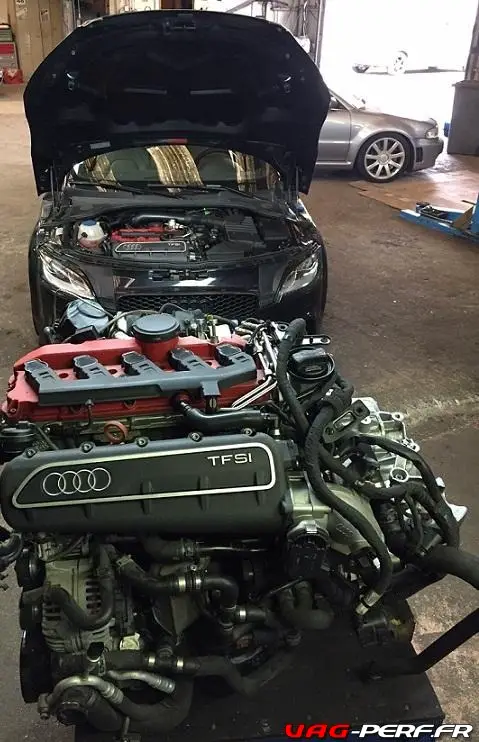

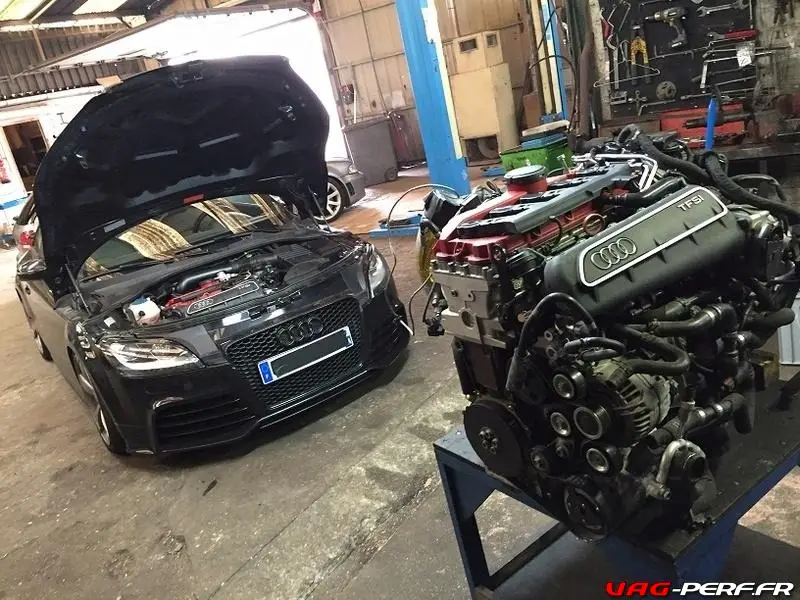

Tiens tiens … une autre TTRS ? Evo travaillerai sur une autre TTRS ? Je ne vous ai rien dis, mais c’est encore un STAGE III !!!

evo-engineering-apr-stage3-ttrs-audi-5010 evo-engineering-apr-stage3-ttrs-audi-5110

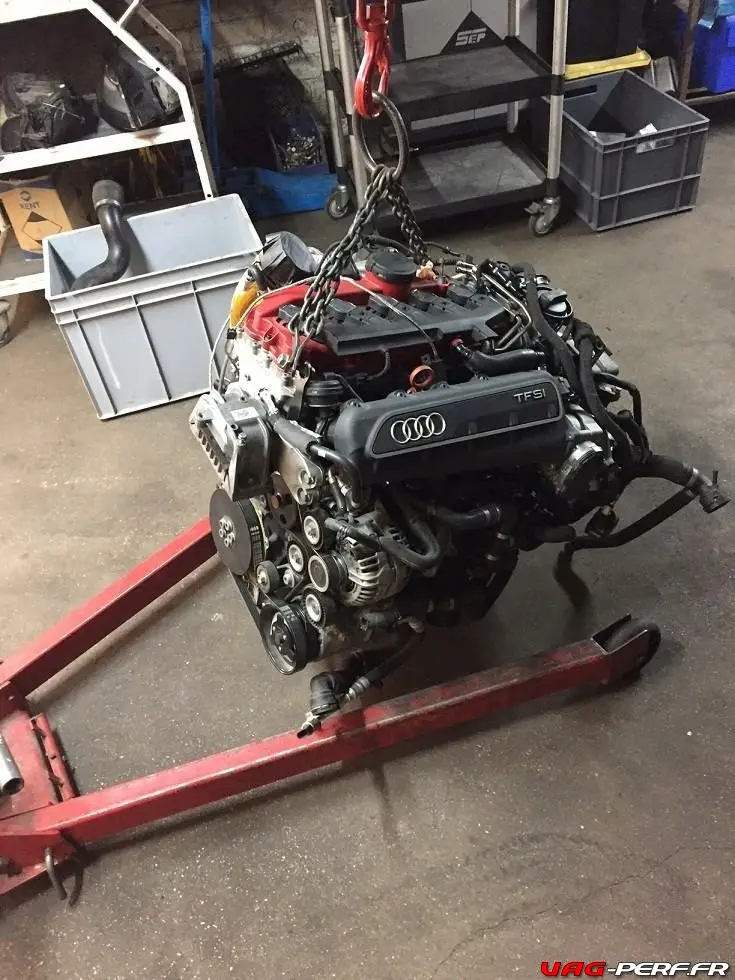

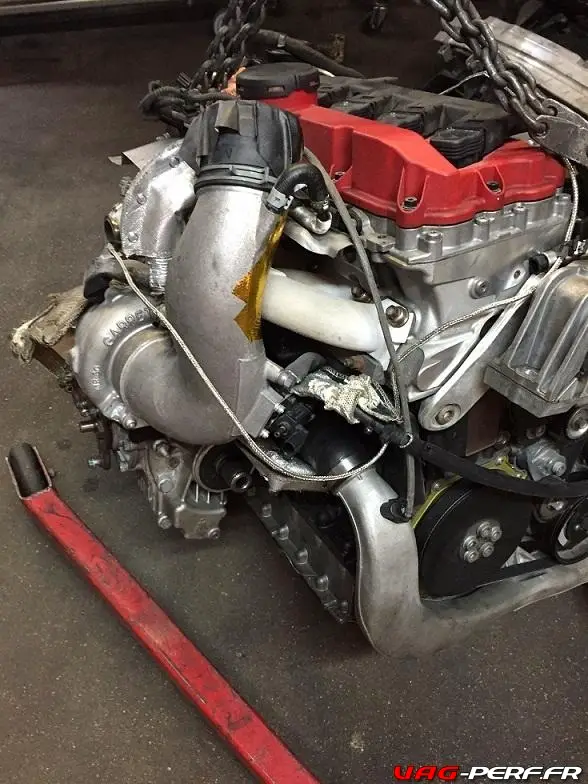

Notre moteur 2.5 TFSI est maintenant prêt à être remonté : Pompe HP APR installée, kit pistons et bielles forgées, bougies, capteur 4bar et bien entendu le turbo sont prêts !

evo-engineering-apr-stage3-ttrs-audi-5210 evo-engineering-apr-stage3-ttrs-audi-5310

Les Chiffres pour ce Stage 3 APR

Evo annonce environ 580cv au SP85 et 600 à 620cv au SP 102 … nous en saurons un peu plus tout prochainement 🙂

Une Gallerie photo du Kit APR made in APR

Pour les curieux, j’ai aussi fais une petite gallerie de photos avec tout ce qui est inclus dans le kit Stage 3 APR

Revolution Slider Error: Slider with alias APR not found.

Maybe you mean: 'Audi_ClubSport_TFSI' or 'Audi-RS1_TFSI_Quattro' or 'FAP-TFSI-VW-Essence' or 'VWR-HIGH-FLOW-TURBO-90' or 'DSG-RETRO_FIT_APR-Guadeloupe' or 'Dump-TTS-06H-145-710-D' or '06F129101N_PCV_Valve_TFSI' or 'Intercooler-TFSI_Mqb-comparatif' or 'Intercooler_TFSI_Gti_S3_APR' or 'rs3-sedan-berline-2016' or 'Audi-RS3-TFSI-2016-Berline' or 'Audi-2.5TFSI-R5-5cylindres' or 'RS3-AUDI-2.5TFSI-R5-moteur-5cylindres' or 'Audi-TTRS-TTRS-plus-TFSI2.5' or 'Audi quattro concept' or 'cam-fallower-tfsi-06D-109-309-C' or 'injecteurs-tfsi-06F906036F-golf-r-k04' or 'Turbo-muffler-delete-gen3-tfsi' or 'APR-turbo-muffler-delete-tfsi-gen3-ea888' or 'JANTES-ATS-GTR-TTRS' or 'APR 2.5 TFSI Stage III GTX Turbocharger System' or 'Polo-WRC-2.0TSI-GTX3076R' or '1K0201051K-1K0201051C' or 'HPFP-2.5TFSI-TTRS-RS3' or 'Spulen-runner-flap-delete-ea113-tfsi' or 'RFD-CTS-EA113-TFSI-FLAPS' or 'coque-retroviseurs-golf-6' or 'coques-retro-aluminium-golf-7-r' or '8F0857527A_528A3Q7-retro-alu-a3-8p' or 'VWR12G7R600-VWR600' or 'outils-vidange-boite-dsg' or 'FMMK7FMIC' or 'WAGNER 200001048' or 'AMS Performance Intercooler' or 'APR MQB Intercooler System' or 'HGICVAG21' or 'IETPCI1' or 'AMS21090001' or 'IC100019' or 's3 abt' or 'abt-audi-s3-cabrio' or 'WAGNER-Front-Mount-Intercooler-Kit-200001048' or 'audi-r8-abt' or 'intercooler-golf-7-gti-5Q0145803R' or 'intercooler-vw-golf-7r-audi-s3-8v-5Q0145803S' or 'wagner-intercooler-vs-gti-5Q0145803R' or 'apr-vs-vw-oem-intercooler-mqb' or 'VWR14G700' or 'CTS20TMQBDF' or 'WRM_GolfVIIR' or 'logo' or 'logo2'

Un embrayage renforcé pour passer la puissance au sol !

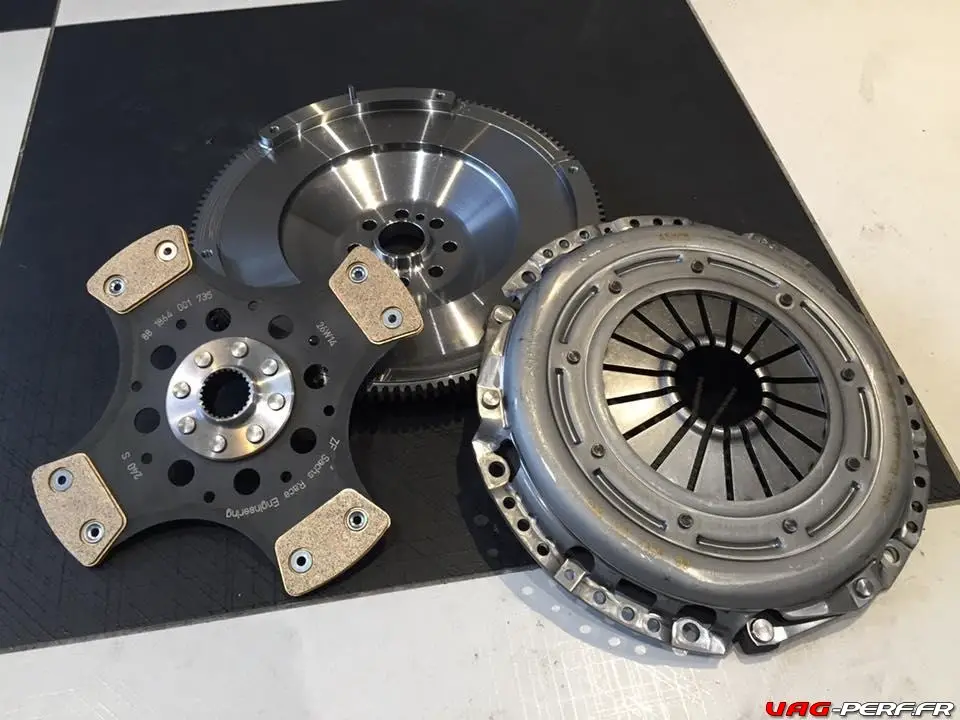

Le moteur étant sorti, on en profite pour s’attaquer à l’embrayage ! Un kit embrayage metal frité avec volant moteur mono-masse sur mesure est installé. Puis la boite sera revue, renforcée et remontée sur le moteur.

evo-engineering-apr-stage3-ttrs-audi-2017

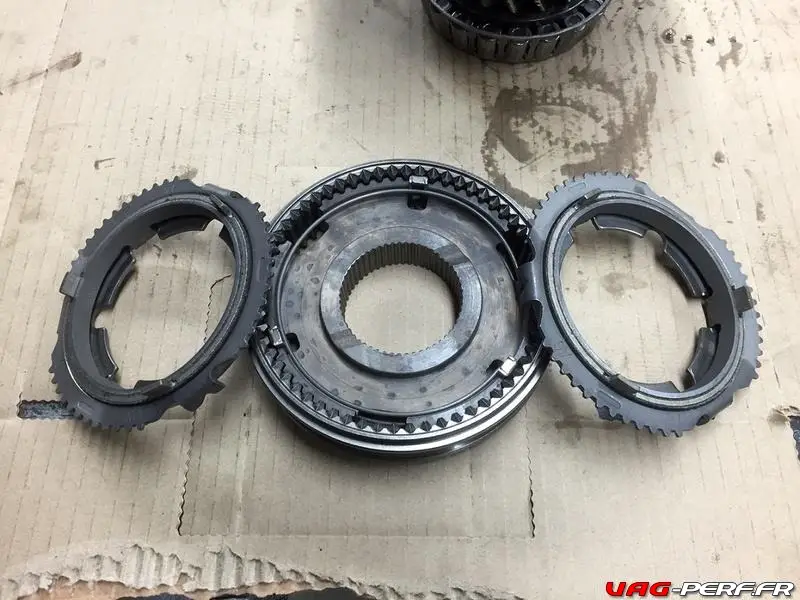

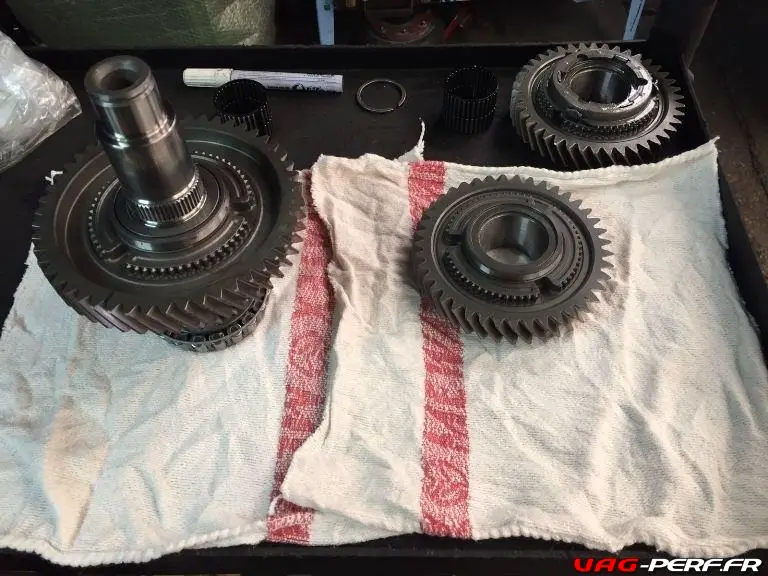

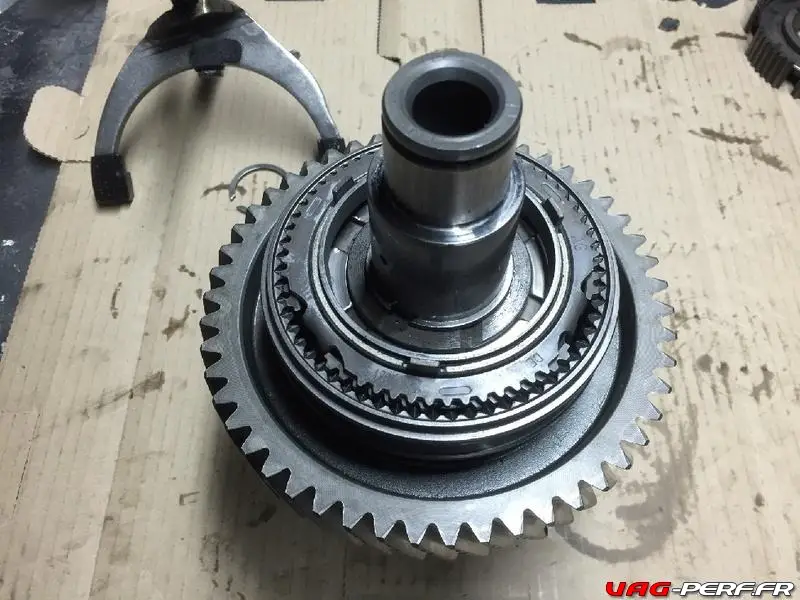

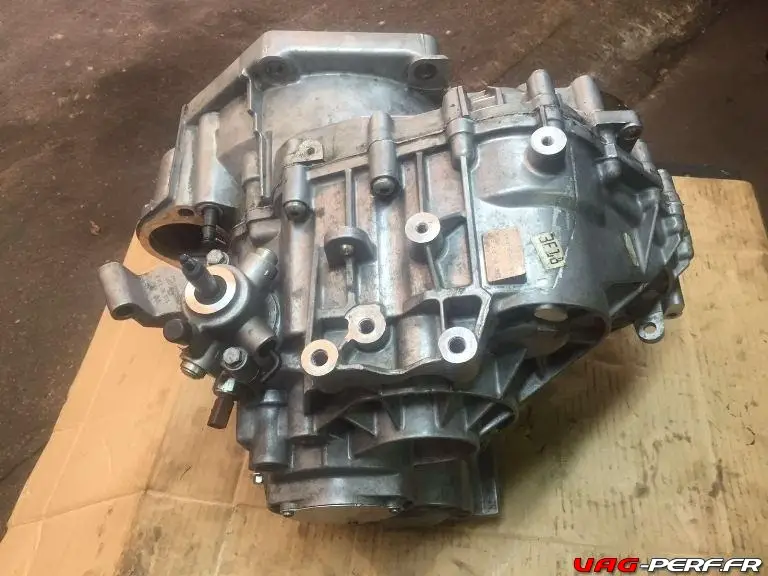

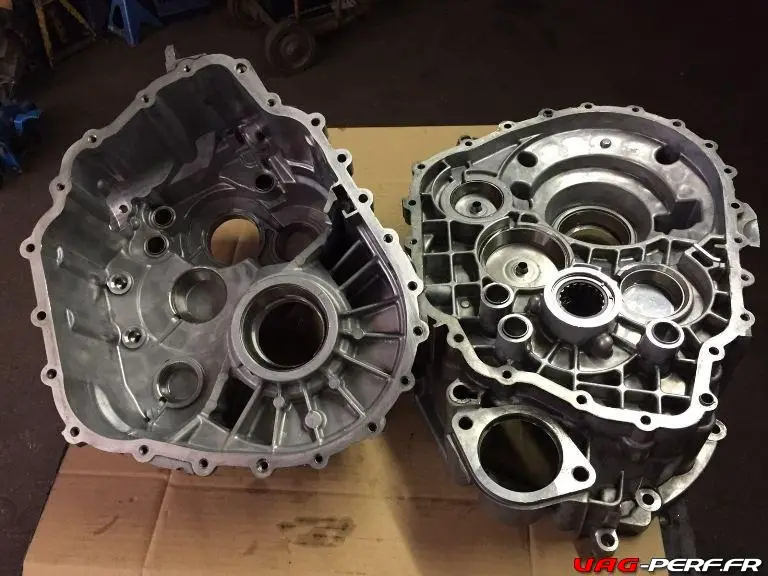

La réfection complète de la boite

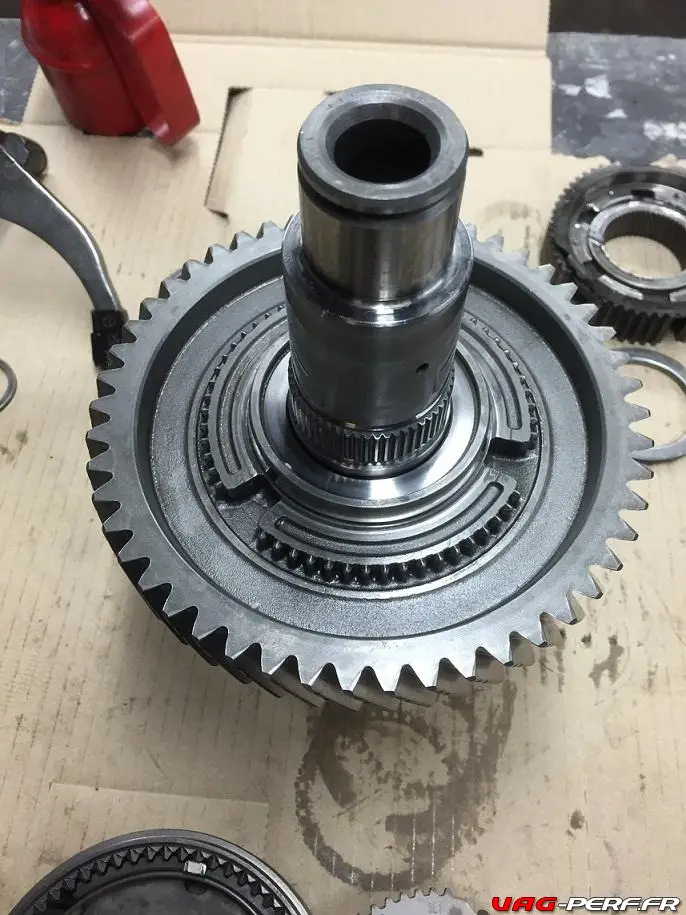

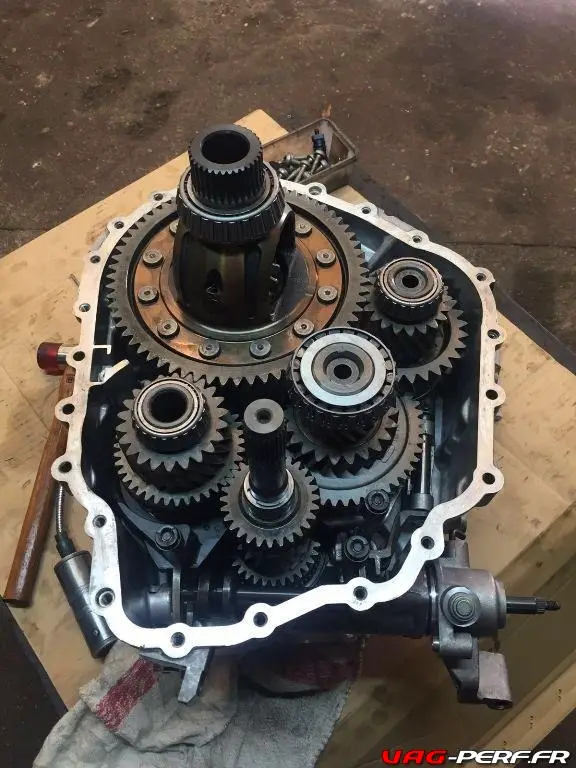

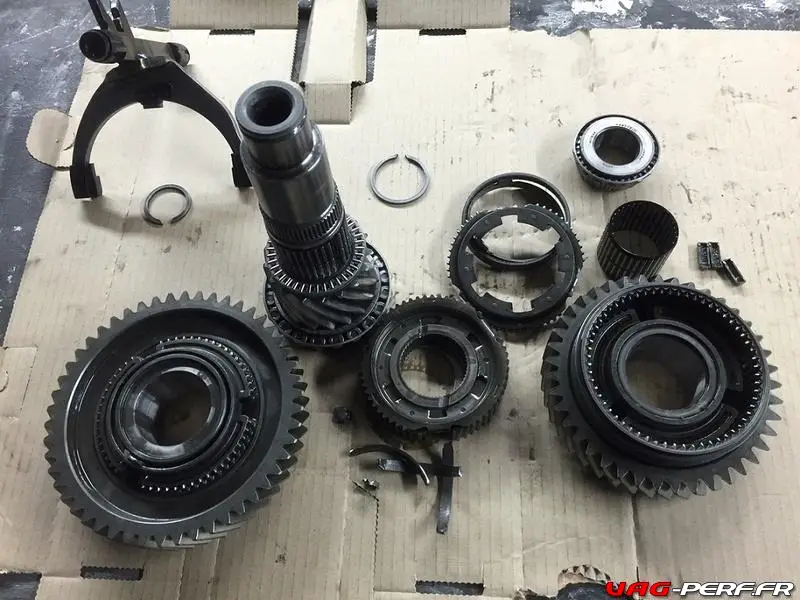

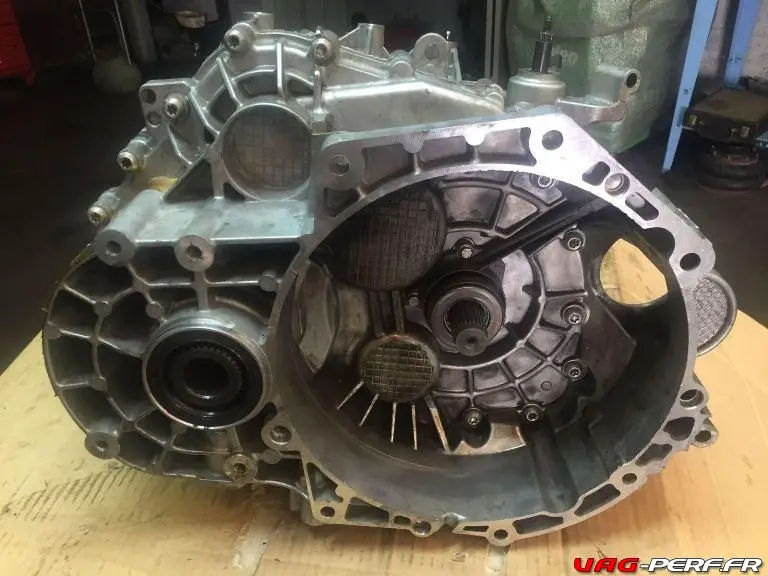

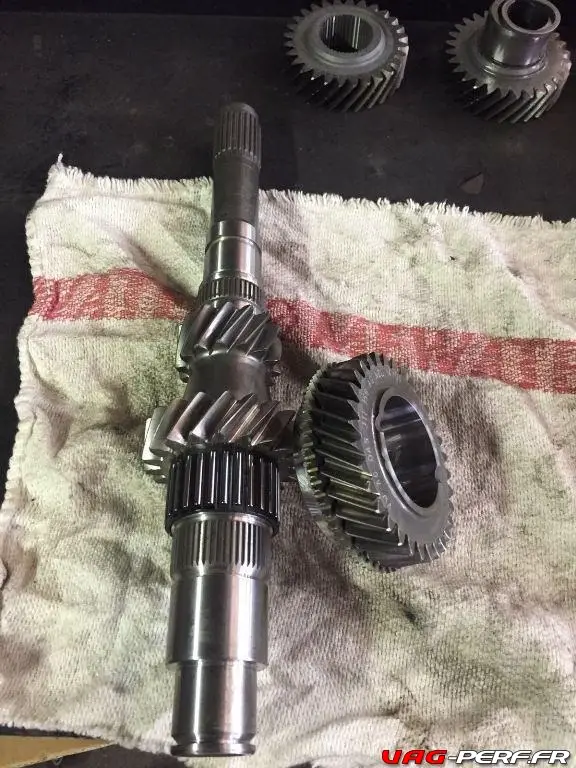

La boite de notre Audi TTRS mérite bien un peu de soin, le moteur étant sorti et comme elle va passer la barre des 500cv, pourquoi ne pas lui faire une vrai révision : un reconditionnement complet est effectué, avec renfort des pignons des 3 premiers rapports.

evo-engineering-apr-stage3-ttrs-audi-3210 evo-engineering-apr-stage3-ttrs-audi-3110 evo-engineering-apr-stage3-ttrs-audi-3011 evo-engineering-apr-stage3-ttrs-audi-2910 evo-engineering-apr-stage3-ttrs-audi-2810 evo-engineering-apr-stage3-ttrs-audi-2710 boite110 b410 b310 b210



Échangeur APR : de l’air Frais pour le moteur 2.5 TFSI

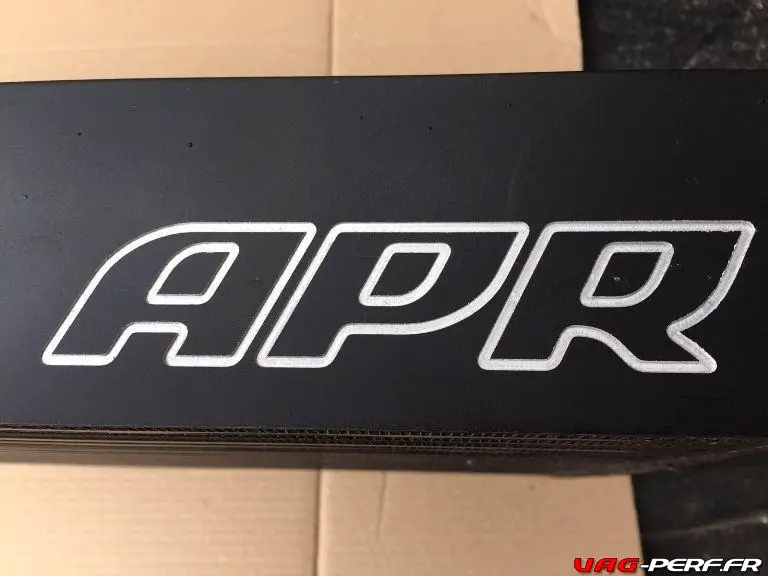

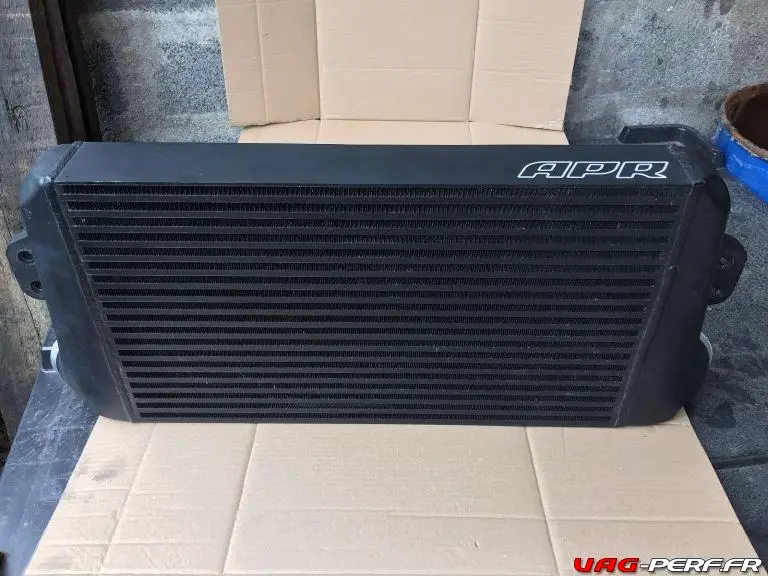

Il prends lieu et place sur notre TT RS à la place de l’échangeur d’origine. Voici deux petites photos de la part de EVO Engineering

evo-engineering-apr-stage3-ttrs-audi-1510 evo-engineering-apr-stage3-ttrs-audi-1610_001

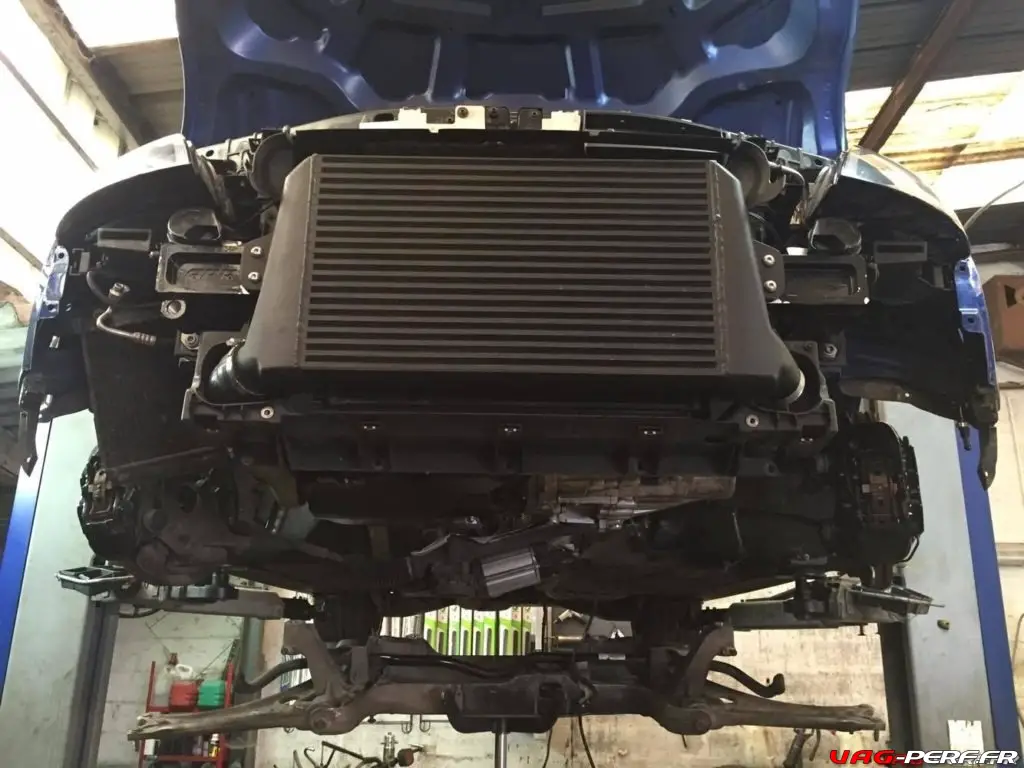

Voici maintenant l’échangeur Air / Air installé à la place de celui d’origine. Le kit comprends tout le nécessaire pour l’installation avec durites et colliers.

intercooler-apr-audi-tt-rs

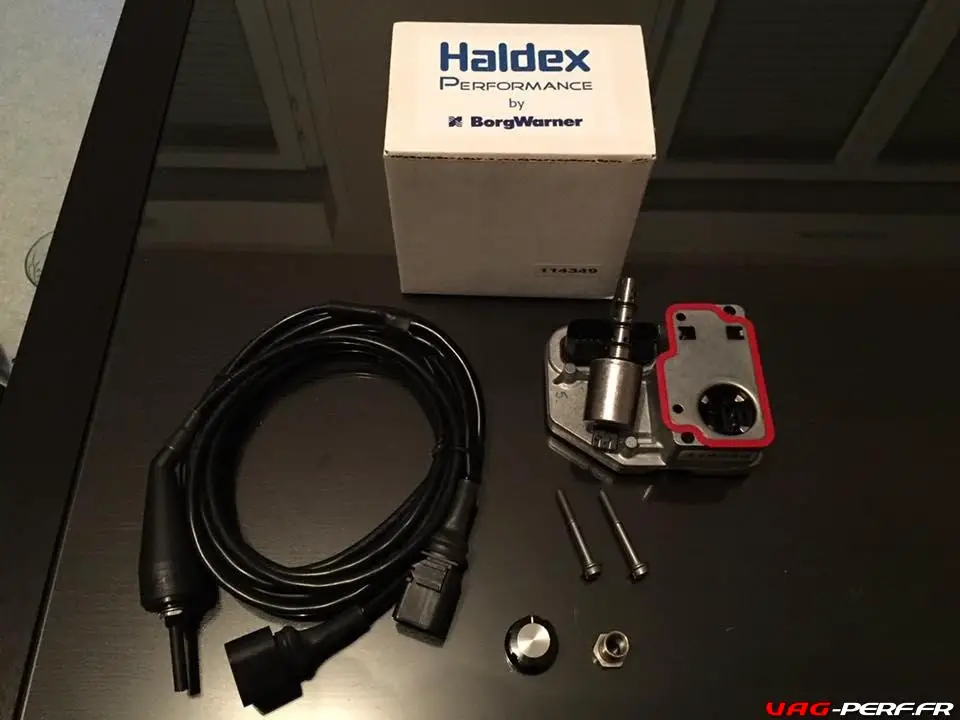

Un kit pour l’Haldex.

evo-engineering-apr-stage3-ttrs-audi-2017_04



Notre Audi TTRS va s’approcher les 600cv et pourra être utilisée sur route comme sur Piste ! Alors on s’attaque aussi au chassis !

Une belle paire de jantes : ATS GTR en 9.5×18 ET52

La voiture sera orientée piste alors pourquoi ne pas prendre un joli set de jantes ATS pour leur faible poids ? Elles seront montées avec des pneus semi slicks. Pour le moment, ce sera soit du Michelin ps cup 2 ou bien des Pirelli en 265/35 18.

Voici quelques photos des jantes dans un petit slider

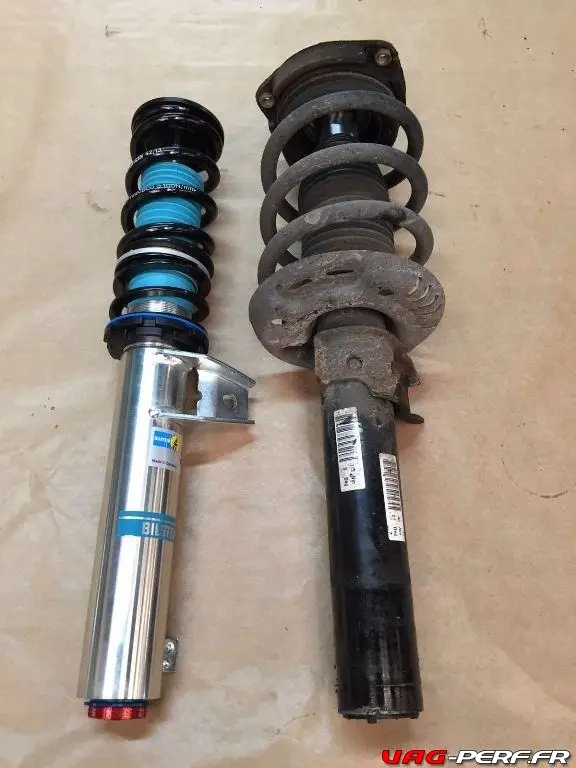

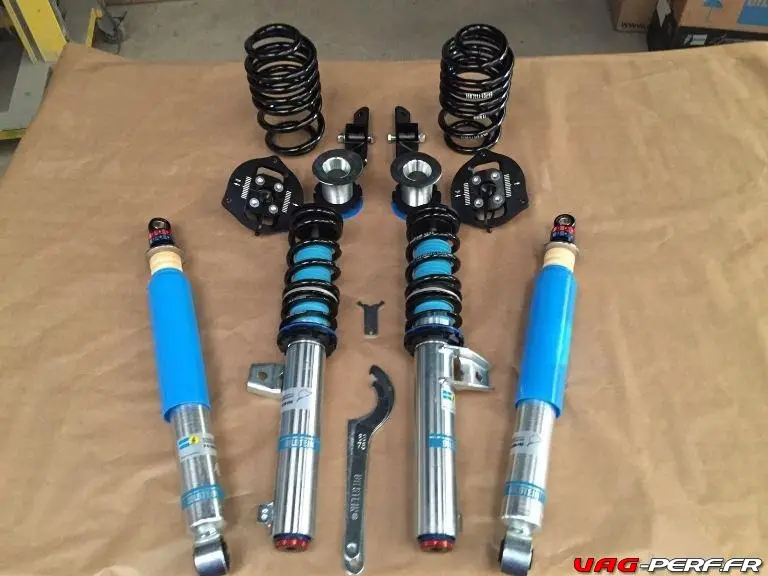

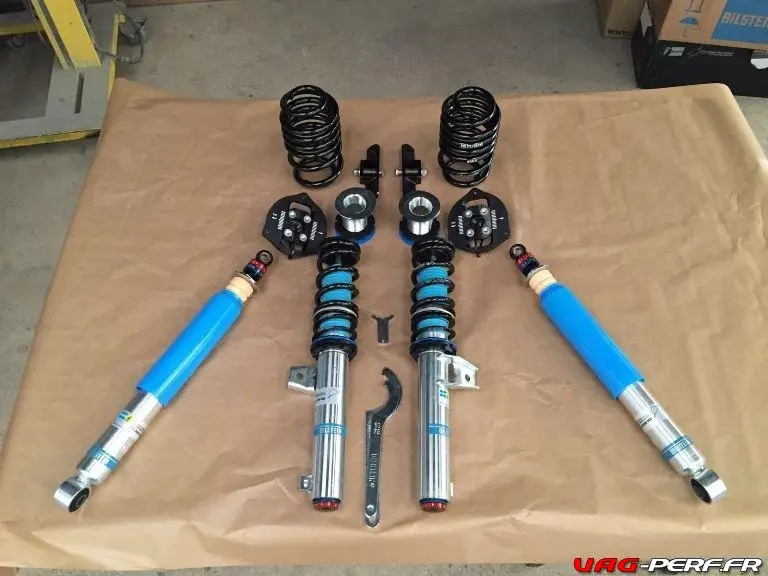

Kit Combinés Filletés H&R spécial Audi TTRS

evo-engineering-apr-stage3-ttrs-audi-3410 evo-engineering-apr-stage3-ttrs-audi-3510 evo-engineering-apr-stage3-ttrs-audi-3610

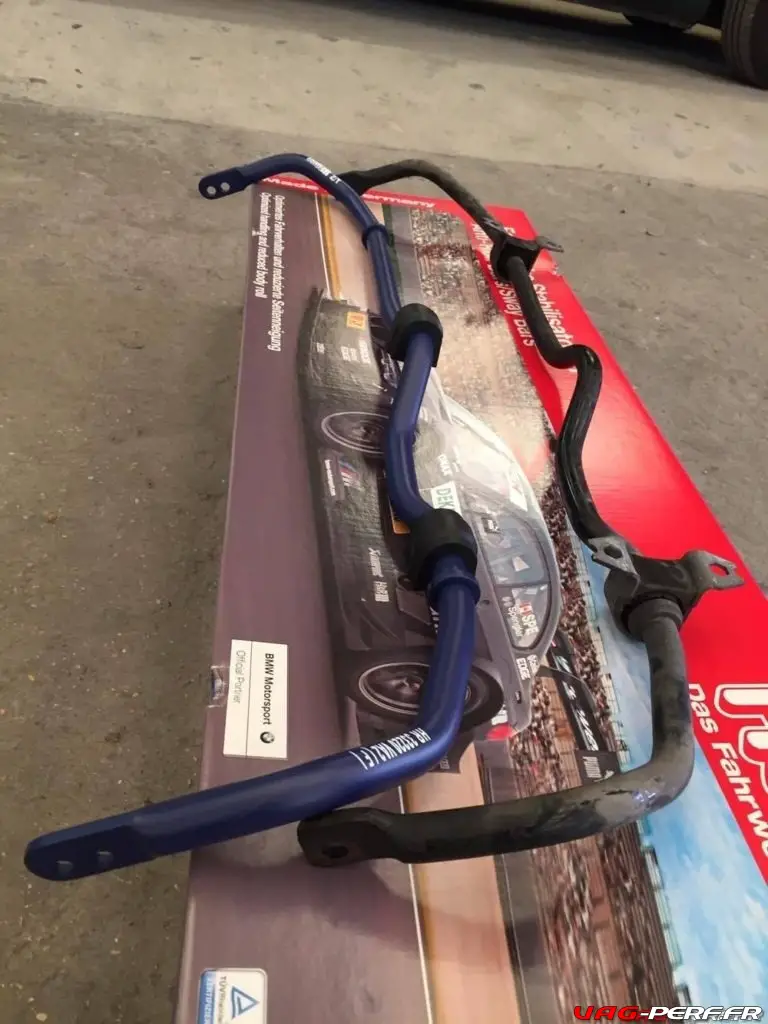

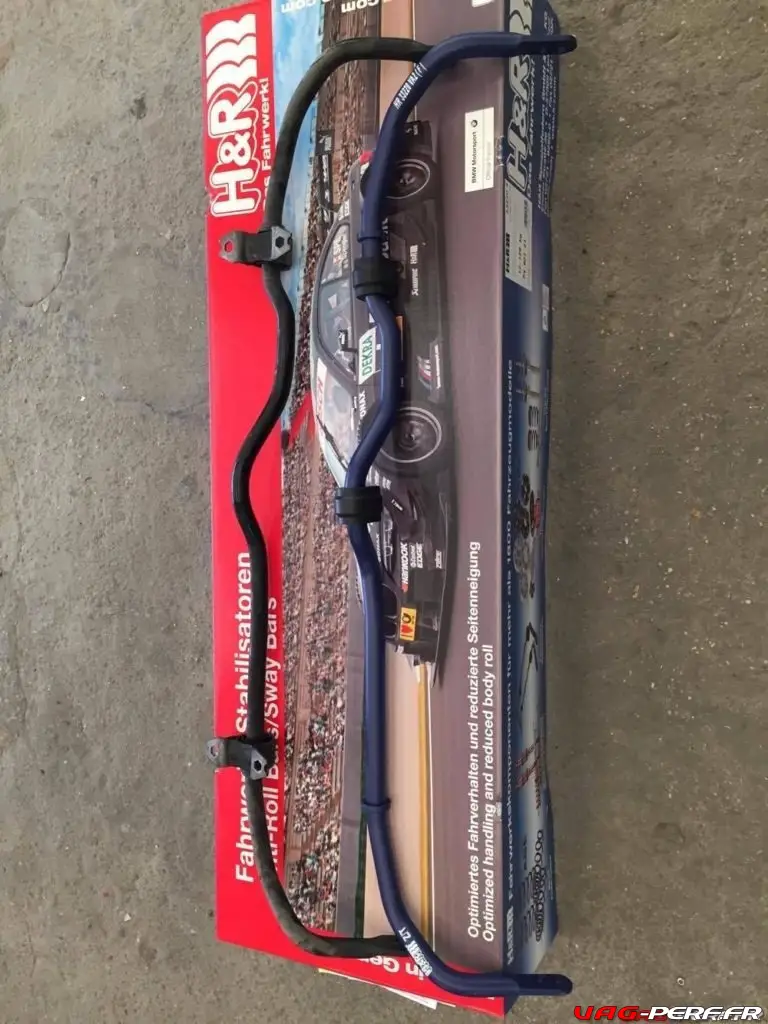

Et bien-sur des Barres H&R plus grosses

15935454_1720302544949841_1010405328_o 15934282_1720302538283175_1255992163_o

To be continued 🙂
