Installation des feux à LED de Golf 6 R/35 sur une Golf 6 classique

Tu as une Golf 6 et tu veux lui donner un petit look sympa en montant les feux arrière à LED de Golf 6R ou d’Edition 35, ces fameux feux un peu fumés couleur cerise avec des LEDS ? Ce post te permettra de faire l’installation des feux de Golf 6 R/35 sur ta VW Golf 6. Quoi de plus sympa que de beaux feux sur une voiture ?

Dans cet article, nous allons en effet détailler toute la procédure pour l’installation des feux à led de Golf 6, avec les références des feux à commander, la procédure pour l’installation et le codage vagcom à effectuer au VCDS pour l’activation des LEDS. Si tu as des questions, n’hésites pas à utiliser les commentaires.

La différence des feux à LED

Voici la différence entre les feux classiques et feux de Golf R ou Gti Edition 35. A savoir aussi que l’on retrouve aussi ces fameux feux, dis fumés sur la Golf 6 finition RLine. La différence est très nette et cela va moderniser l’arrière.

comparatif-feu-golf-6

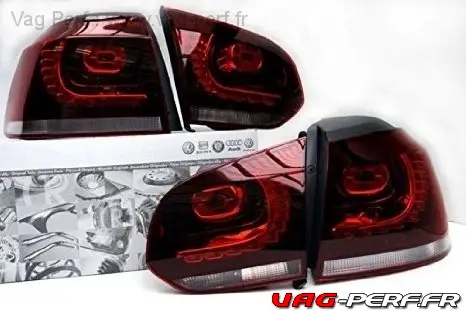

Voici, ci dessous, les feux à Led.

feu-golf-6-r-ed35



Liste des pièces nécessaires pour faire le montage :

Pour les feux :

Ils sont donc en 4 parties. Une partie est située sur la hayon et l’autre sur la voiture elle même.

  • 1x 5K0 945 093 Q (Inner Light)
  • 1x 5K0 945 094 Q (Inner Light)
  • 1x 5K0 945 095 L (Outer Light)
  • 1x 5K0 945 096 L (Outer Light)

tu peux aussi commander plus simplement le kit complet : 5K0945095Q.093AJ

Volkswagen VW Golf 6 r LED Rouge Cerise abgedunkelt r d'origine et Tuning
  • Volkswagen original vW golf 6 lED pour le r
  • tout golf 6 remplaçable (avec adaptateur) ***si déjà normale lED pour sont disponibles, aucun adaptateur nécessaire et il n'est pas nécessaire de codée ***
  • Abgedunkelt lED rouge
  • Contenu de la livraison : 1 set = 4 lED (2 x gauche intérieur/extérieur 2 x droite intérieur/extérieur)
  • Veuillez noter : la voiture nécessite un adaptateur et le câble doit être bordnetzsteuergerät umcodiert (mode d'emploi ci-joint)

Pour la connectique :

Pourquoi de la connectique ? Tout simplement parce que la connectique entre les feux d’origine et celles des feux à LED n’est pas tout à fait la même. Il faut donc créer une adaptation avec les pièces suivantes.

  • 4 x 7N0 972 703 – LED Connector Housing
  • 4 x 191 972 713 – Standard Taillight Connector Housings
  • 6 x 000 979 150E – Repair Wires for LED Connector
  • 6 x 000 979 129 – Repair Wires for Standard Taillight Connector

Tu peux aussi commander cette référence directement : ADP998001 elle te donnera les 4 cables directement, tu peux la commander chez AHW SHOP directement et c’est plug and play.

Outils nécessaires :

  • Fer à souder
  • étain
  • gaine thermorétractable
  • 1 bon cutter
  • un cliquet avec une douille de 8mm ainsi qu’une rallonge.

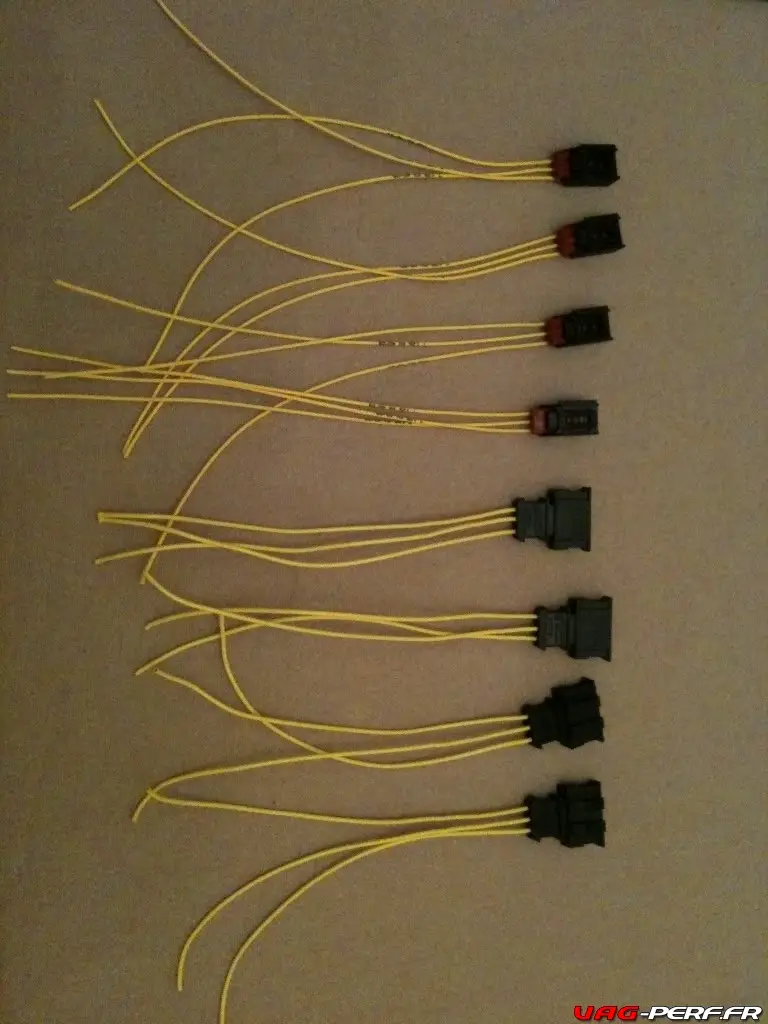

Création des adaptateurs pour la connectique, si tu ne prends pas le kit dont j’ai parlé ADP998001

Les connexions sont une simple broche 1 sur la norme Taillight Connecteurs à la broche 1 des connecteurs nouvelles LED. Les fils doivent être coupés à quelques cm de long sinon ils obtiennent juste dans la manière (c.-à beaucoup plus courte que ci-dessous)

Il existe également un kit tout prêt pour la connectique, disponible sur Amazon :

Volkswagen VW Golf 6 r LED Rouge Cerise abgedunkelt r d'origine et Tuning
  • Volkswagen original vW golf 6 lED pour le r
  • tout golf 6 remplaçable (avec adaptateur) ***si déjà normale lED pour sont disponibles, aucun adaptateur nécessaire et il n'est pas nécessaire de codée ***
  • Abgedunkelt lED rouge
  • Contenu de la livraison : 1 set = 4 lED (2 x gauche intérieur/extérieur 2 x droite intérieur/extérieur)
  • Veuillez noter : la voiture nécessite un adaptateur et le câble doit être bordnetzsteuergerät umcodiert (mode d'emploi ci-joint)

Démontage & Installation des nouveaux phares Arrière Cerise de Golf 6 (VI)

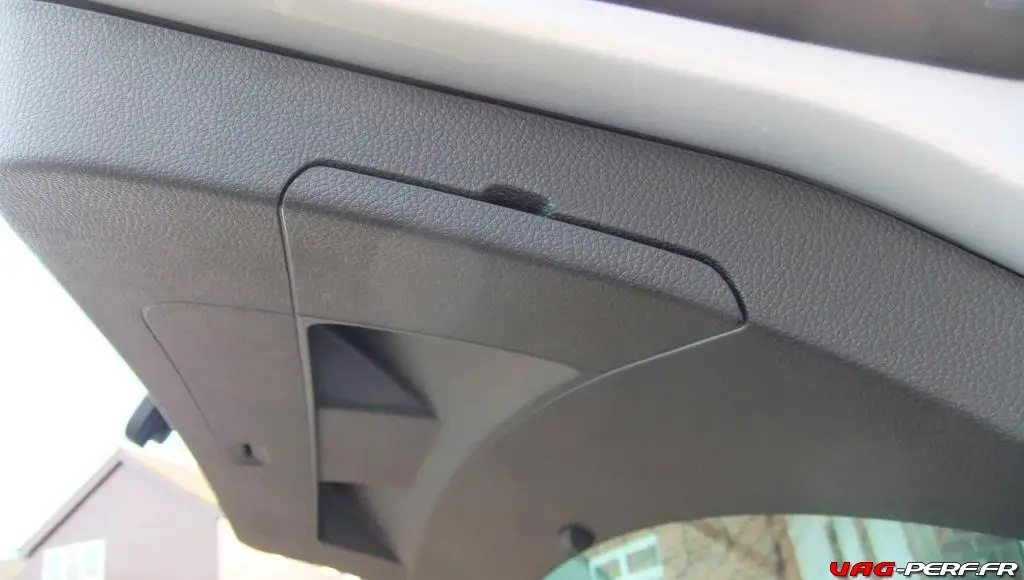

Ouvrez le coffre de votre Golf 6 puis les deux trappes d’accès afin d’accéder aux phares situés dans le hayon.

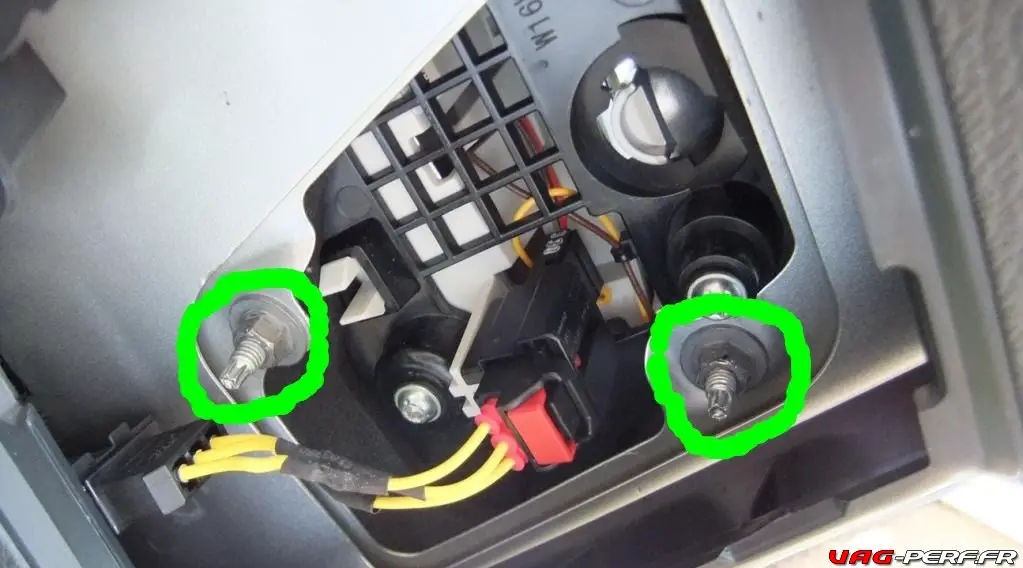

Maintenant un retire les connecteurs électriques puis on devisse les deux écrous de 8 mm (mise en surbrillance ci-dessous en vert) sur chacun des feux intérieurs et ils devraient maintenant sortir.

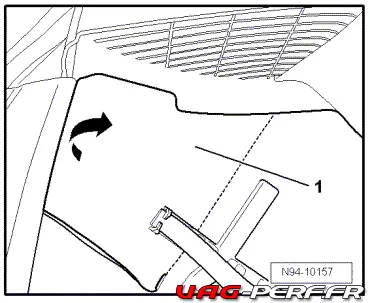

Pour retirer les feux situés à extérieur tirer sur la garniture du coffre afin d’accéder à l’arrière des feux puis débranchez les connecteurs.

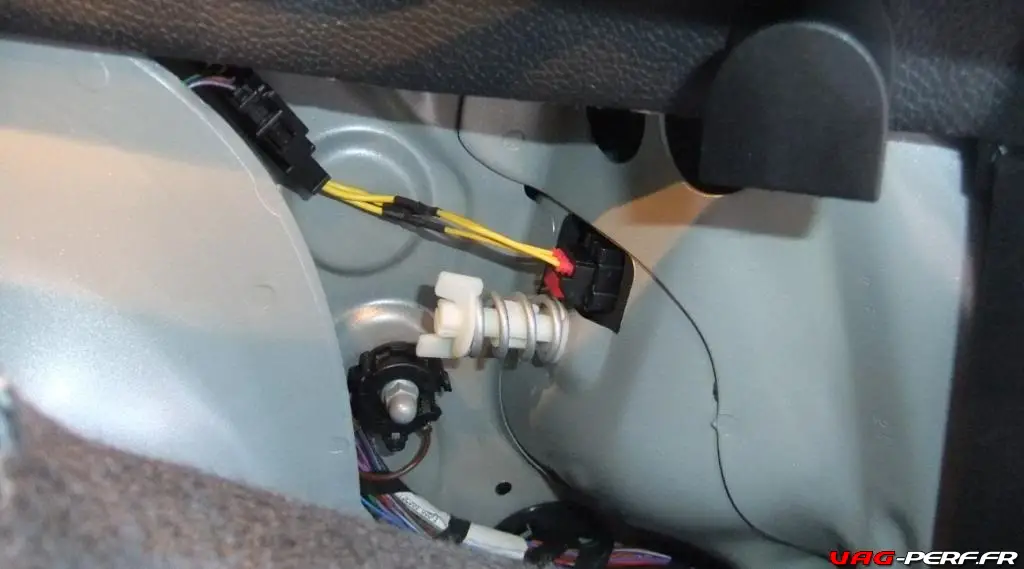

Maintenant, devissez la vis en plastique tout tenant le feu en place afin qu’il ne tombe pas.Le feu est maintenant libéré de votre Golf 6 et vous allez pouvoir installer vos feux à LED.

Il ne te reste plus qu’à installer les nouveaux feux et d’utiliser les adaptateurs que tu viens de créer ou encore ceux que tu as commandé.

Maintenant, il faut activer les feux à LED de Golf 6R dans ton calculateur à l’aide du VAG-COM

En effet, si tu ne fais pas le codage vagcom au VCDS tu risque d’avoir quelques soucis à l’ODB. Demandes à un ami de te le faire si tu n’as pas le cable ou encore passe en concession en leur expliquant, peut etre que tu devra donner un petit billet au technicien mais au moins, plus de message d’erreur.
Après tu peux aussi te rendre sur les forums de Golf 5, forum de Golf 6 ou encore sur les groupes Facebook afin de trouver qqun proche de chez toi, tu lui paie un coup à boire et le tour est réglé.

Voici donc la procédure au VAGCOM

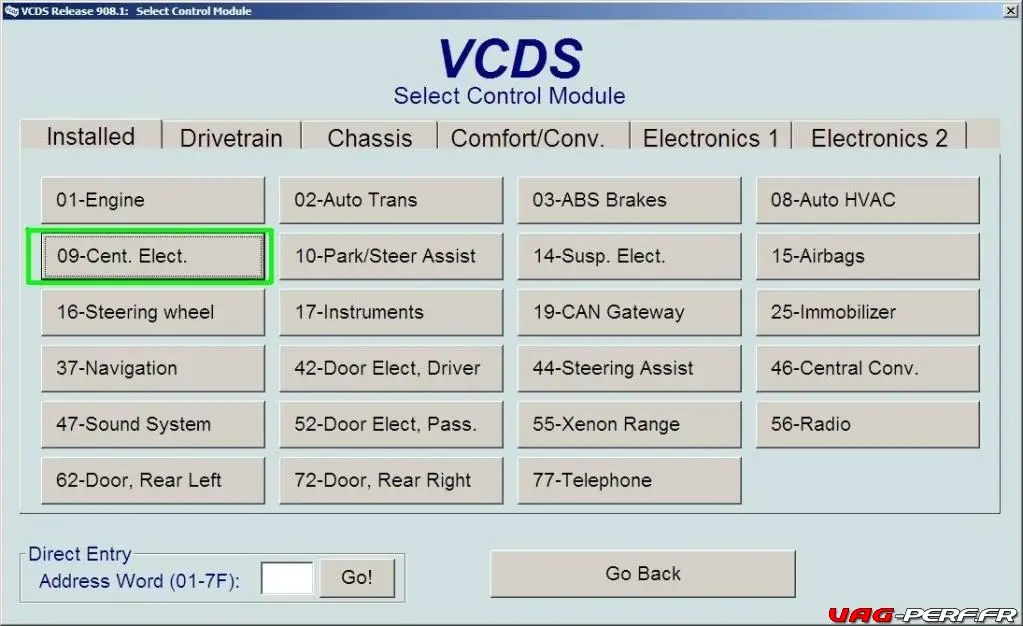

Central Electrics controller (Centrale Electrique 01-)

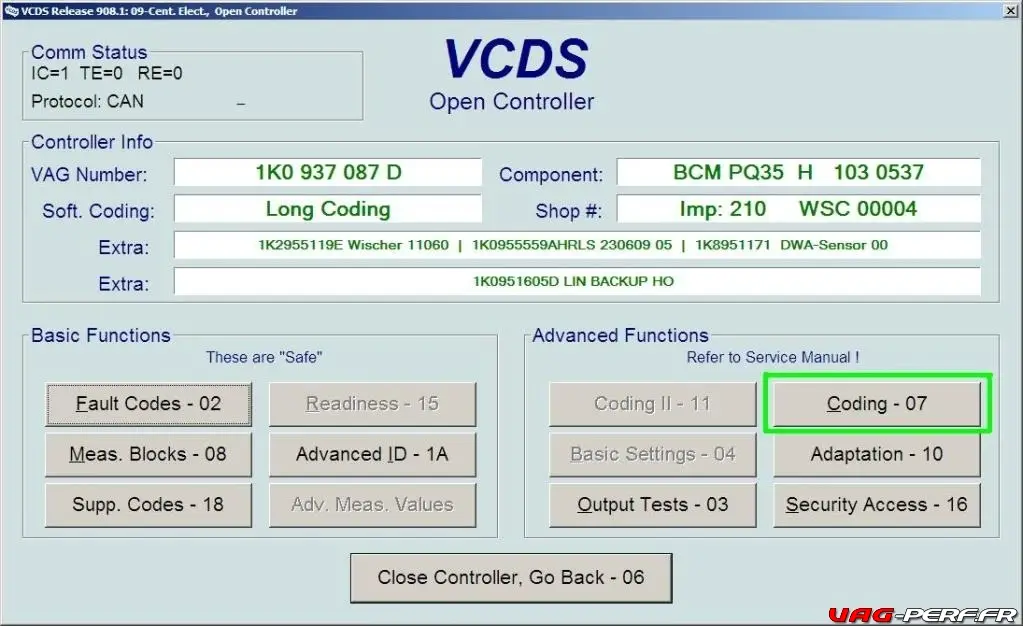

07- coding

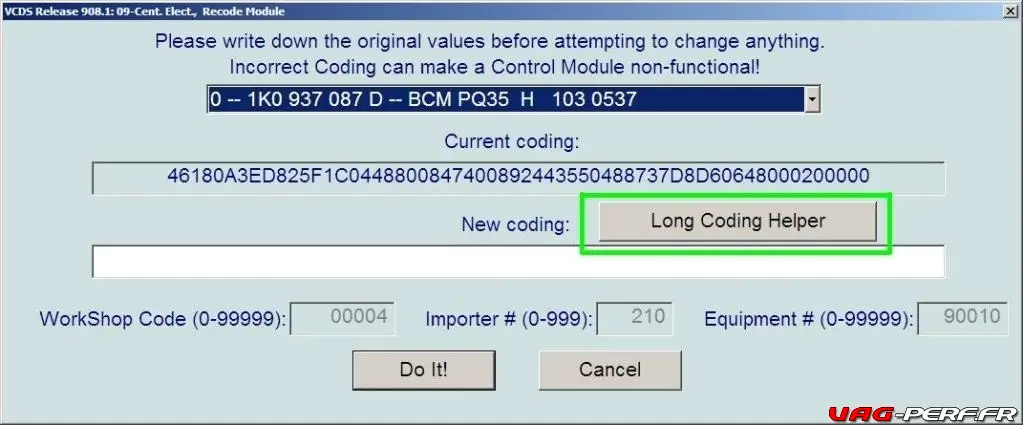

Assistant Codage Long

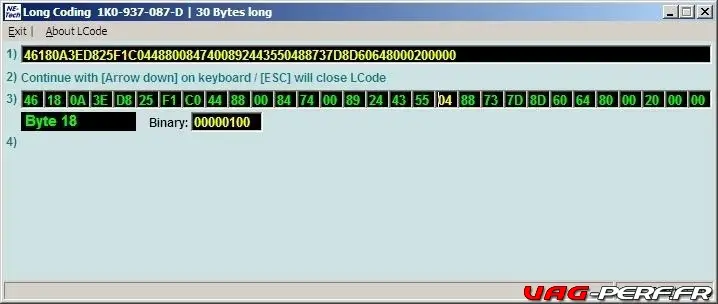

On Byte 18 set the value to 00100, this will set the hex value in the line above to 04.

Puis Sortie et voila, tu peux maintenant allumer tes feux

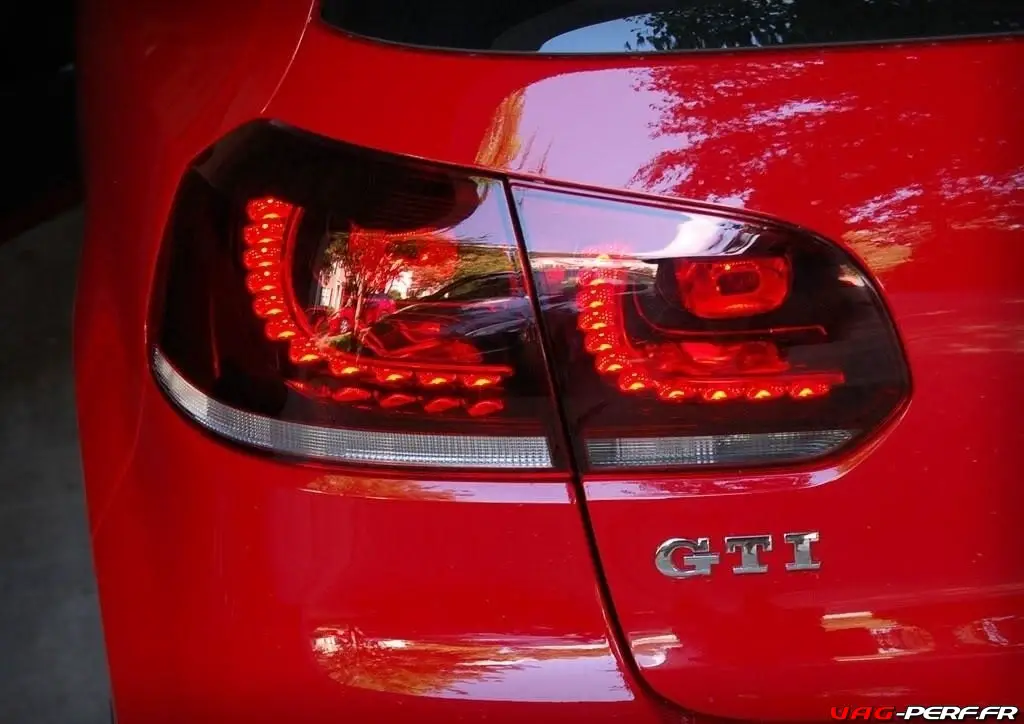

Vidéo des Feux de Golf 6R / Edition 35 sur une Golf 6 Gti.
