Le VagCOM : une interface pour se connecter aux calculateurs de sa voiture

Je vous ai présenté le logiciel VCDS dans un précédent billet, avec les groupes de mesures, les différentes parties du logiciel, et maintenant il est temps de vous présenter le câble permettant d’utiliser ce fameux logiciel qui émule les fonctions des très coûteux outils de diagnostic des concessionnaires VAG, sur un simple ordinateur PC.

Point important concernant l'utilisation  du logiciel VCDS et du câble VAGCOM, pensez toujours à faire des sauvegarde des éléments modifiés.

Vous pouvez pour cela faire des captures d'écran, avec l'utilitaire Greenshot pour Windows. Cela vous permettra de pouvoir revenir en arrière au cas ou.

Si vous êtes à la recherche d'un Câble VAGCOM ou encore d'un lecteur de code défaut, je vous recommande en ce moment les modules OBDEleven, surtout dans la version PRO :

  • Lecteur de code défaut
  • Application mobile (pas besoin de PC)
  • Activation de nombreuses fonctions cachées en version OneClick ( bien plus simple que le VCDS !



Ensuite, si vous souhaitez simple lecteur de code défaut, voici un petit module offrant un très bon rapport qualité prix :





Présentation du câble VAGCOM

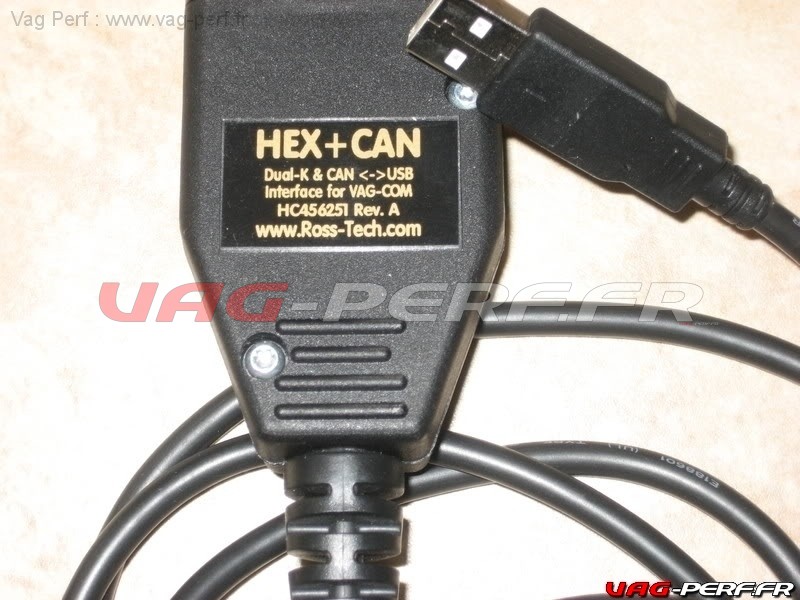

Sur cette image, c’est un câble HEX+CAN version USB.

Vagcom004

Les interfaces

Différentes Interfaces existent pour les cables VAGCOM. Ce sont des interfaces de communication qui fonctionnent sous les normes ISO-9141 et ISO-15765. Elles se connectent sur un PC, soit sur le port de communication RS232 (COM), soit sur le port USBL’autre extrémité du câblese branche directement dans le port OBD-2 présent sur toutes les VW/Audi/Seat/Skoda depuis 1996. De nombreux modèles datant d’avant 1995 sont aussi compatibles, mais il vous faudra en plus l’adaptateur 2×2 pour pouvoir vous y connecter.

Point important concernant l'utilisation  du logiciel VCDS et du câble VAGCOM, pensez toujours à faire des sauvegarde des éléments modifiés.

Vous pouvez pour cela faire des captures d'écran, avec l'utilitaire Greenshot pour Windows. Cela vous permettra de pouvoir revenir en arrière au cas ou.

Si vous êtes à la recherche d'un Câble VAGCOM ou encore d'un lecteur de code défaut, je vous recommande en ce moment les modules OBDEleven, surtout dans la version PRO :

  • Lecteur de code défaut
  • Application mobile (pas besoin de PC)
  • Activation de nombreuses fonctions cachées en version OneClick ( bien plus simple que le VCDS !



Ensuite, si vous souhaitez simple lecteur de code défaut, voici un petit module offrant un très bon rapport qualité prix :





Attention, tous les câbles ne vous permettent pas de vous connecter à toutes les voitures. Certains câbles sont donc limités à l’utilisation de certaines voitures. Toutefois ces interfaces offrent de nombreux avantages par rapport aux autres présentes sur le marché.


Descriptif du site officiel :

  • Connecteur OBD fait avec précision selon nos spécifications, ce qui lui permet de se brancher même sur les véhicules disposant de peu d’espace autour de la prise OBD:  Audi A4/S4/RS4 (châssis B5/8D), A6/S6/RS6 (châssis C4/4A) , Passat 1997-2001.

  • Les interfaces série fonctionnent même avec les ports COM qui ne respectent pas la norme RS-232 de certains portables Compaq et Acer. Les autres interfaces du marché, basées sur des optocoupleurs, ne sont pas compatibles avec ces ordinateurs.

  • Protection électronique intégrée contre les erreurs de câblage sur la ligne de diagnostic, notamment à l’autoradio.

  • Incluent la licence VAG-Com/VCDS français&américain, ce qui vous dispense d’activation du logiciel et vous permet de l’utiliser sur autant de PC différents que vous souhaitez.

  • Utilisent un microcontrôleur avec micrologiciel (firmware) réactualisable pour accélérer les communications avec le véhicule au lieu de s’appuyer sur les fonctions de Windows.

  • Compatibilité complète avec les Audi A4/A6 à partir de 2001 utilisant une double ligne de diagnostic (sauf Micro-CAN)

  • Ces 3 modèles sont les seuls pouvant fonctionner avec la version française de VAG-Com
    (y compris les anciennes versions françaises 311 et 409)



Comparatif des différentes interfaces



Interfaces économiques
Double ligne K ou CAN suivant l’interface.
Fonctionnent parfaitement sur les véhicules pour lesquels elles sont conçues, mais ne couvrent pas toute la gamme VAG.
Certaines fonctions de VAG-COM ne seront pas disponibles.
Interfaces professionnelles
Double ligne K et bus CAN:
compatibles avec tous les modèles de véhicules VAG.
Fabrication robuste,conçues pour une utilisation en atelier.
Maximum de fonctions
dans VAG-COM.
Interfaces
HEX non-CAN
Interfaces
HEX Micro
-CAN
Interfaces
HEX+CAN
Recommandée pour utilisation professionnelle Non Non OUI
Compatible avec lesmodèles récents nécessitant
une connexion par bus CAN
Non OUI
 Modèles basés
sur le châssis
Golf V/VI uniquement
OUI
Compatible avec les modèles plus anciens utilisant la ligne K OUI Non OUI
Compatible double ligne K
sur A4 2001-2005
et  A6 2002-2005
OUI Non OUI
Protocoles de communication supportés
(VAG & OBD2)
ISO 9141-2, ISO14230
KW1281, KWP2000
ISO 15765
KWP2000/UDS sur bus CAN
ISO 9141-2, 14230 et 15765
KW1281, KWP2000 et UDS
y compris sur bus CAN
Micrologiciel actualisable OUI
Protection contre les autoradios mal montés OUI, Electronique
LED d’information OUI, Bicolore rouge et verte
Type de connexion à l’ordinateur
Prix incluant la licence intégrée pour le logiciel VAG-COM
en Français et Anglais
Série: 209€ USB:259€ USB seulement: 259€ Série: 419€ USB: 419
Modèle &

Disponibilité

HEX-COM HEX-USB HEX Micro-CAN



HEX-COM+CAN HEX-USB+CAN



pour plus d’informations, cliquez sur le type d’interface, vous serez redirigé vers le site du fabricant avec tous les détails.

Point important concernant l'utilisation  du logiciel VCDS et du câble VAGCOM, pensez toujours à faire des sauvegarde des éléments modifiés.

Vous pouvez pour cela faire des captures d'écran, avec l'utilitaire Greenshot pour Windows. Cela vous permettra de pouvoir revenir en arrière au cas ou.

Si vous êtes à la recherche d'un Câble VAGCOM ou encore d'un lecteur de code défaut, je vous recommande en ce moment les modules OBDEleven, surtout dans la version PRO :

  • Lecteur de code défaut
  • Application mobile (pas besoin de PC)
  • Activation de nombreuses fonctions cachées en version OneClick ( bien plus simple que le VCDS !



Ensuite, si vous souhaitez simple lecteur de code défaut, voici un petit module offrant un très bon rapport qualité prix :





Mise à jour 2017.

Attention, depuis quelques mois, une mise à jour a été effectuée sur le catalogue Ross-tech et certaines interfaces ne sont plus disponibles afin de simplifier le support de celles ci. Un billet sera prochainement créé afin de vous aider dans le choix de votre câble VAGCOM.
