Centralisation Astuces Vagcom sur Audi A3 8P

Si vous avez une Audi A3 8P et que vous êtes à la recherche de codages VCDS, alors vous allez être servi puisque ici, on centralise de nombreux codes et procédures VCDS spécifiques à ce modèle du groupe Volkswagen Audi. Les Astuces que vous allez trouver ci dessous vont vous permettre d’activer des options cachées, de personnaliser certaines fonctions de votre module confort pour totalement personnaliser votre Audi A3 avec le VAGCOM et le VCDS.



SOMMAIRE

Application à la nouvelle Audi A3 (8P)

  • Type : Tutoriel Extérieur et Codage VAGCOM
  • Application : Audi A3 8P
  • Outils nécessaires : un câble VAGCOM ainsi que le VCDS à jour
  • Résumé : Centralisation Astuces Vagcom sur Audi A3 8P



Avant de commencer

  • Les informations données ici fonctionnent généralement, mais il se peut qu’elles varient légèrement en fonction des divers véhicules.
  • Cette liste n’est évidemment pas exhaustive, de nombreux autres paramètres peuvent être configurés avec VAG-Com, référez-vous au manuel atelier.
  • Une interface compatible CAN est indispensable pour se connecter à tout autre calculateur que le moteur.
  •  La première chose à faire avec le VAG.COM, c’est de faire un scan complet de tous les modules ET une sauvegarde que l’on garde dans un coin juste au cas où (car à force de tout changer/tester, on se rappelle plus les paramètres d’origine de la voiture!)



Centralisation des Codages VAGCOM Audi A3 8P : Centrale Electrique



Coming home

Durée pendant laquelle les phares restent allumés:
[Sélectionner]
[09 – Centrale électrique]
[Adaptation – 10]
Sur le canal 01, choisir la durée (de 0 à 120s, par incréments d’une seconde)
[Sauver]

Leaving home

Durée pendant laquelle les phares restent allumés:
[Sélectionner]
[09 – Centrale électrique]
[Adaptation – 10]
Sur le canal 02, choisir la durée (de 0 à 120s, par incréments d’une seconde)
[Sauver]

Dégivrage

Durée pendant laquelle le dégivrage des rétros et de la lunette arrière reste activé:
[Sélectionner]
[09 – Centrale électrique]
[Adaptation – 10]
Sur le canal 03, choisir la durée (de 1 à 255 minutes, par incréments d’une minute)
[Sauver]

Lave-phares

Durée pendant laquelle le lave-phares est activé:
[Sélectionner]
[09 – Centrale électrique]
[Adaptation – 10]
Sur le canal 04, choisir la durée (de 0 à 255s, par incréments de 50ms)
[Sauver]

Intensité d’éclairage des lumières de sol

[Sélectionner]
[09 – Centrale électrique]
[Adaptation – 10]
Sur le canal 05, choisir l’intensité (de 0 à 100%, par incréments d’1%)
[Sauver]

Compteur d’erreurs pour la gestion électrique

[Sélectionner]
[09 – Centrale électrique]
[Adaptation – 10]
Sur le canal 06, choisir une valeur entre 0 et 3 (valeur par défaut: 0)
[Sauver]

Allumage automatique des feux

[Sélectionner]
[09 – Centrale électrique]
[Adaptation – 10]
Sur le canal 07, activer(1) ou désactiver(0) l’option
[Sauver]

Désactivation de l’essui glace arrière lors de la marche arrière

[Sélectionner]
[09 – Centrale électrique]
[Coding-07]
[Long Coding Helper]
Aller au Byte 1
Décoché le Bit7[Rear Wiper with Front Wiper continiously active]
Aller au Byte 2
Décoché le Bit0 [Rear Wipper with Front Wiper intermittent active]
Coller le New Coding
Puis [Dot It]



Centralisation des Codages VAGCOM Audi A3 8P : Instruments [17- Instruments]

Synchronisation de l’heure par radio

[Sélectionner]
[17 – Instruments]
[Adaptation – 10]
Sur le canal 19, régler l’intervalle de synchronisation: entre 1 et 50 minutes, valeur par défault 10 minutes. Une valeur de 0 désactive la fonction.
[Sauver]

Remise à zéro de l’intervalle de vidange

[Sélectionner]
[17 – Instruments]
[Adaptation – 10]
Sur le canal 02, lire et sauver la valeur 0.

Correction de l’affichage de consommation

(milieu/haut de gamme seulement)
[Sélectionner]
[17 – Instruments]
[Adaptation – 10]
Sur le canal 03, vous pouvez ajuster le facteur correctif de consommation entre 85% et 115%.

Choix de la langue

(milieu/haut de gamme seulement)
[Sélectionner]
[17 – Instruments]
[Adaptation – 10]
Sur le canal 04, changer la valeur suivant la langue souhaitée:
00001 – Allemand
00002 – Anglais
00003 – Français
00004 – Italien
00005 – Espagnol
00006 – Portugais/Brésilien



Synchronisation de l’heure par radio

[Sélectionner]
[17 – Instruments]
[Adaptation – 10]
Sur le canal 19, régler l’intervalle de synchronisation: entre 1 et 50 minutes, valeur par défault 10 minutes. Une valeur de 0 désactive la fonction.
[Sauver]

J’avais 0, j’ai donc mis la valeur par defaut. Ensuite dans l’odb dans heure/date j’ai vu l’option apparaître.

Centralisation des Codages VAGCOM Audi A3 8P : Navigation [37- Navigation/Radio]

Note: les canaux d’adaptation varient avec la version du système de navigation: aucun système ne possède tous les canaux listés ici.

Signification des canaux d’adaptation

[Sélectionner]
[37 – Navigation]
[Adaptation – 10]

  • Canal 1 :
    Périmètre pneus(mm)
    195/65R15 1935
    205/65R15 1973
    205/60R15 1910
    205/55R16 1930
    215/55R16 1960
    235/45R17 1964
    245/40R17 1964
    235/40R18 1967
    195/65R14 HIVER 1935
    205/55R15 HIVER 1930
    225/45R17 HIVER 1930

En entrant la valeur 0, le système s’auto-calibre après quelques kilomètres et s’attribue automatiquement une valeur.

  • Canal 2 :
    Nombre d’impulsions par tour de roue. Sur les A3 2004>, toujours 43. Si vous entrez 0, le système s’auto-calibre après quelques kilomètres et s’attribue automatiquement une valeur.
  • Canal 3 :
    Langage de l’écran de navigation:
    0: Allemand (par défaut)
    1: Anglais
    2: Français
    3: Italien
    4: Hollandais
    5: Espagnol

    -OU-
  • Canal 3:
    Diagnostic usine
    0: Désactivé
    1:Activé
  • Canal 4:
    Type de haut parleur:
    0 radio externe, dont le HP AVD est utilisé pour la voix
    1: HP intégré, quand il n’y a pas de radio.
  • Canal 5 :
    Réglage de la vitesse à laquelle la TV est coupée:
    0:dès le premier mouvement
    1:à 5 km/h

-OU-

  • Canal 5:
    Continent:
    0: Europe
    1:USA
  • Canal 6:
    Dynamisation du son
    0: Aucune (par défaut)
    1: Par Radio Symphony II
    2: Par Télématique II
    3: Par Symphony II et Télématique II
  • Canal 7 :
    Unités et formats utilisés
    XXX0: Distances en km, 1 pour des miles
    XX0X: Vitesses en km/h, 1 pour des mph
    X0XX: Heure en format 24h, 1 pour le format 12h
    0XXX: Date en format JJ:MM:AAAA, 1 pour le format MM:JJ:AAAA

Les distances et vitesses sont bloquées en miles et mph si l’anglais est choisi dans le canal précédent.

-OU-

  • Canal 7:
    Lecteur de carte
    0: Aucun
    1:Lecteur de carte connecté
  • Canal 8:
    Caractéristique GALA
    0: Désactivé
    1: Caractéristique 1
    2: Caractéristique 2
    3: Caractéristique 3
    4: Caractéristique 4
    5: Caractéristique 5
    255: Réglage par microphone connecté
  • Canal 10:
    Type de combiné d’instruments (toujours 1, nouveau style)
  • Canal 17:
    Activation des panneaux de limitation de vitesse (model 193)
    Entrer la valeur 1
  • Canal 65 :
    Test de lecture DVD.
    1 pour un test rapide
    2 pour un test plus complet.

    Le résultat est donné sous forme de texte, avec l’état du test et le pourcentage de données lues correctement.
  • Canal 66 :
    Autotest du système: entrer la valeur 1.
    Ceci va tester tous les éléments du système (DVD, GPS, puce CAN, etc, etc) et vous informer en temps réel de leur état.

-OU-

  • Canal 66:
    GALA.
    0:Actif
    1: Désactivé
  • Canal 67 :
    Entrer 1 pour éjecter le DVD
  • Canal 68 :
    Affichage d’une image-test sur l’écran:
    0: Pas d’image
    1: Image rouge
    2: Image verte
    3: Image bleue
    4: Image blanche
    5: Image noire
    6: Image d’échiquier
    7: Image d’échiquier inversé
    8: Image de 64 dégradés de gris (verticaux)
    9: Image spéciale
  • Canal 69 :
    Test du mécanisme d’ouverture de l’écran.
    0: Fermé
    1: Ouvert
    200: A moitié ouvert
    255: Position non définie ou fermeture impossible pour cause de DVD éjecté
  • Canal 70:
    Luminosité de l’écran, de 0 à 5 pour un test de 0 à 100%.
  • Canal 114:
    Configuration d’un émetteur FM.
    A régler entre 875 et 1080, ce qui correspond a 87.5 Mhz et 108.0 Mhz. La qualité de réception s’affiche en dBuV
  • Canal 117:
    Test d’un HP individuel.
    Un signal est envoyé au haut parleur correspondant afin de voir s’il fonctionne.
    0: Fader équilibré, Balance équilibrée
    1: Fader à l’avant, Balance à gauche
    2: Fader à l’avant, Balance à droite
    3: Fader à l’arrière, Balance à gauche
    4: Fader à l’arrière, Balance à droite

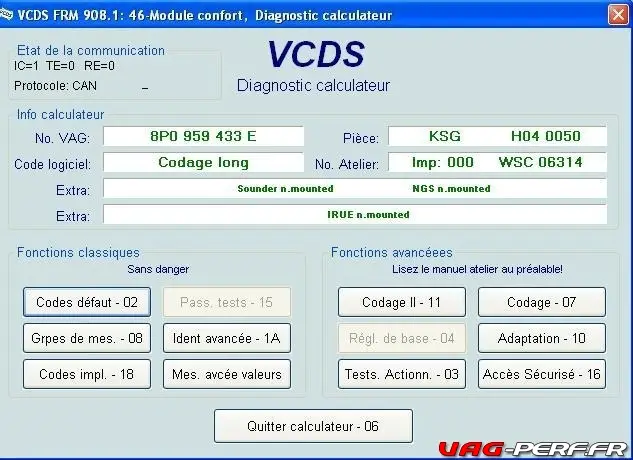

Centralisation des Codages VAGCOM Audi A3 8P : Module Confort  [46- Module confort]

Signification des canaux d’adaptation

[Sélectionner]
[46 – Module confort]
[Adaptation – 10]

Canal 0 :
Efface toutes les clés apprises!!!

Canal 1 :
Nombre de clés apprises

Canal 3 :

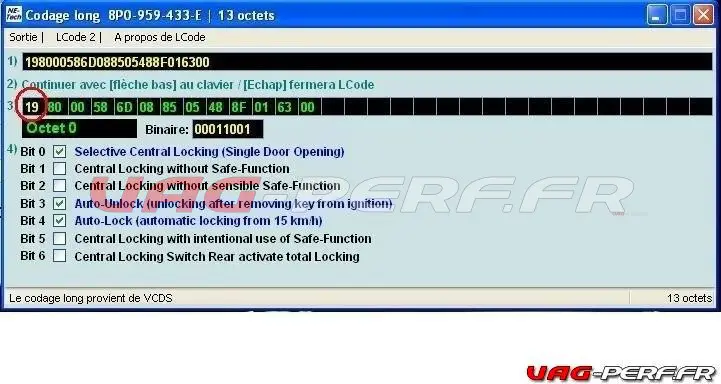

Verrouillage sélectif

Canal 4 :
Verrouillage auto à partir de 15 km/h

Canal 5 :
Déverrouillage auto en enlevant la clé du contact d’allumage

Canal 6 :
Réaction au déverrouillage par proximité conducteur:
0 aucun
1:clignotants
2:beep
3:beep+clignotants.

Canal 7 :
Réaction au déverrouillage par télécommande:
0 aucun
1:clignotants
2:beep
3:beep+clignotants.

Canal 8 :
Réaction au déverrouillage par la serrure:
0 aucun
1:clignotants
2:beep
3:beep+clignotants.

Canal 9 :
Réaction au verrouillage par proximité conducteur:
0 aucun
1:clignotants
2:beep
3:beep+clignotants.

Canal 10 :
Réaction au verrouillage par télécommande:
0 aucun
1:clignotants
2:beep
3:beep+clignotants.

Canal 11 :
Réaction au verrouillage par la serrure:
0 aucun
1:clignotants
2:beep
3:beep+clignotants.

Canal 12 :
Réaction à l’activation de l’alarme:
0 aucun
1:clignotants
2:beep
3:beep+clignotants.

Canal 13 :
Réglage de la sonorité de l’alarme:
0: Fréquence modulée, 10 alarmes
1: Fréquence modulée, 1 alarme,
2: Son intermittent, 10 alarmes,
3: Son intermittent, 1 alarme.

Canal 14:
Sensibilité du capteur de proximité (de 100 à 200, 100=50%, 200=100%)

Canal 15:
Sensibilité de la surveillance habitacle (de 100 à 200, 100=50%, 200=100%)

Canal 16:
Bip surveillance batterie

Canal 17:

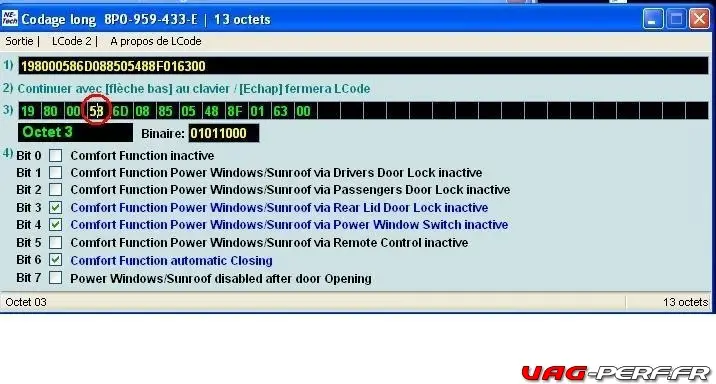

Fermeture des vitres à partir de la télécommande

Canal 18:
Retard déclenchement alarme à l’ouverture de la porte conducteur

Fermeture du toit ouvrant avec la télécommande, en même temps que les fenêtres :

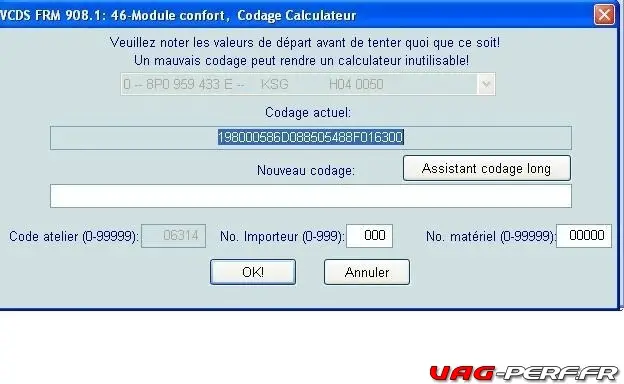

[Sélectionner]
[46 – Module confort]
[Codage – 07]
[Assistant codage long]
Octet 5 : passer de 08 à 28



Centralisation des Codages VAGCOM Audi A3 8P : Portée des Feux [55- Portée des feux]

Signification des canaux d’adaptation
Les canaux 1 à 4 ne doivent normalement pas être modifiés pour un usage sur route.

[Sélectionner]
[55 – Portée des feux]
[Adaptation – 10]

Canal 0 :
Effacement des valeurs apprises

Canal 1 :
Stratégie de réglage dynamique. Valeur par défaut: 4

Canal 2 :
Valeur d’ajustement Av, bas. Valeur par défaut : 1

Canal 3 :
Valeur d’ajustement Av, haut. Valeur par défaut : 7

Canal 4 :
Valeur d’ajustement Ar, bas. Valeur par défaut : 7

Canal 5 :
Valeur d’ajustement Ar, haut. Valeur par défaut : 13

Canal 6 :
Activation du témoin d’avertissement

Canal 7 :
Activation fonction terminal 61

Canal 8 :
Activation de la vérification de plausibilité du capteur

Canal 9 :
Activation du témoin de défaut

Centralisation des Codages VAGCOM Audi A3 8P :  [76- Aide au stationnement]

Adaptation
[Sélectionner]
Onglet Electronique 1
[Afficher]
[76 – Aide au stationnement]
[Adaptation – 10]

Entrer le canal souhaité puis la nouvelle valeur:
-Le canal 01 vous permet de régler le volume de 1 à 9
-Le canal 02 vous permet de régler la fréquence de 1 à 9
-Le canal 05 vous permet de d’activer ou désactiver le bip de confirmation de la marche arrière
(0=activé, 1=non activé)
-Le canal 06 vous permet de remettre les réglages usine (0 pour ré-initialiser).

[OK!]
[Fin, retour]

Sur la 8p : confirmation de verrouillage a la télécommande:

1 : allez dans le module 46 : confort
2 : adaptation (10)
3 : Puis Dans le canal 10
4 : et mettre la valeurs souhaité :

0 = pas de confirmation
1 = Confirmation par les clignotants
2 = Confirmation par Bip/klaxon
3 =Confirmation par les clignotants + Bip/klaxon

Si l’adaptation n’est pas possible via cette procédure : activé le canal nécessaire

1 : allez dans le module 46 : confort
2 : Codage (07)
3 : Puis Dans l’octet 11
4: cocher les bit 2 et 3
Bit 2 : confirmation par les clignotants
Bit 3 : confirmation par le Bip/klaxon

Sur la 8p : confirmation de Déverrouillage a la télécommande:

1 : allez dans le module 46 : confort
2 : adaptation (10)
3 : Puis Dans le canal 07
4 : et mettre la valeurs souhaité :

0 = pas de confirmation
1 = Confirmation par les clignotants
2 = Confirmation par Bip/klaxon
3 =Confirmation par les clignotants + Bip/klaxon

Si l’adaptation n’est pas possible via cette procédure : activé le canal nécessaire

1 : allez dans le module 46 : confort
2 : Codage (07)
3 : Puis Dans l’octet 10
4: cocher les bit 2 et 3
Bit 2 : confirmation par les clignotants
Bit 3 : confirmation par le Bip/klaxon

Rajout d’information de la part de Michophe

Sur la 8p : confirmation de verrouillage a la télécommande:

1 : allez dans le module 46 : confort
2 : adaptation (10)
3 : Puis Dans le canal 10
4 : et mettre la valeurs souhaité :

0 = pas de confirmation
1 = Confirmation par les clignotants
2 = Confirmation par Bip/klaxon
3 =Confirmation par les clignotants + Bip/klaxon

Si l’adaptation n’est pas possible via cette procédure : activé le canal nécessaire

1 : allez dans le module 46 : confort
2 : Codage (07)
3 : Puis Dans l’octet 11
4: cocher les bit 2 et 3
Bit 2 : confirmation par les clignotants
Bit 3 : confirmation par le Bip/klaxon

Sur la 8p : confirmation de Déverrouillage a la télécommande:

1 : allez dans le module 46 : confort
2 : adaptation (10)
3 : Puis Dans le canal 07
4 : et mettre la valeurs souhaité :

0 = pas de confirmation
1 = Confirmation par les clignotants
2 = Confirmation par Bip/klaxon
3 =Confirmation par les clignotants + Bip/klaxon

Si l’adaptation n’est pas possible via cette procédure : activé le canal nécessaire

1 : allez dans le module 46 : confort
2 : Codage (07)
3 : Puis Dans l’octet 10
4: cocher les bit 2 et 3
Bit 2 : confirmation par les clignotants
Bit 3 : confirmation par le Bip/klaxon

Centralisation des Codages VAGCOM Audi A3 8P : Bluetooh

1) Select 19 – CAN gateway” and go into the Long Coding helper

Check on Byte 03, bit 7 (for telephone) – IF APPLICABLE, Bluetooth only
Check on Byte 03, bit 3 (for navigation)

2) Select 16 – Steering wheel: current coding 02022, new coding 04022

3) Select 37 – Navigation: current coding 0209217, new coding 0205617

4) Select 77 – telephone: current coding 0000000, new coding 0011477 – BLUETOOTH ONLY

a confirmer comme meme car j’ai choppé les code sur un forum us



Voici quelques codages d’options pour nos A3:

– Ouverture sélective des portes
– Déverrouillage des portes en retirant la clef de contact
– Verrouillage des portes des 15km/h
– Fermeture des vitres à la télécommande sans rester appuyé

Allez dans le module 46-confort et cliquez sur codage-07:


Vous arrivez ici, puis cliquez sur “assistant codage long”:


❗ Copiez le code et enregistrez le, ca pourrait servir en cas de fausse manip’

Vous arrivez ici
Cliquez sur la 1ere case ( en rouge ligne 3) puis ces codes apparaissent:


Bit 0: cochez pour activer l’ouverture sélective des portes soit :

– 1 appui sur la télécommande, déverrouillage que de la porte conducteur
– 2 appuis, déverrouillage de toutes les portes

Bit 3: Cochez pour activez le déverrouillage des portes lorsque l’on retire la clef de contact

Bit 4: Cochez pour activer le verrouillage des portes des 15km/h

Pour activer la fermeture des vitres à partir de la télécommande avec un appui long, et donc ne pas être obliger de rester appuyé jusqu’à la fin de la fermeture:

Appuyez sur la 4ième case (en rouge)
Puis cochez le bit 6 (confort function automatic closing)


Pour l’éclairage des antibrouillards en fonction de l’angle du volant

– Module 9
– Coding
– Long Coding
– Byte 23
– Bit 3 – 4
– Sauvegarder

Changer la langue de la commande vocale téléphone et de l’affichage dans l’ODB.

77 – Téléphone
Codage 07

0xx?x : Langue (Voice)

0 = Voice off
1 = Allemand
2 = anglais (UK)
3 = français
4 = Italien
5 = espagnol
7 = Anglais (US)
8 = périphérique externe (par exemple radio / E)
9 = voix handicapés / choix de nom possible

0xxx?: Langue (affichage dans le tableau de bord)

0 = pas d’affichage
1 = Allemand
2 = anglais (UK)
3 = français
4 = Italien
5 = espagnol
7 = Anglais (US)

0xxxx33 pour A3

Changer la mire d’accueil du RNS-E

56 Navigation System.
Adaptation (fonction10)
Canal 18

Code 0 ou 1 (cf les codes plus bas)
Test
Sauvegarde

PS : pour info le codage est le suivant:
0> default
1> S3
2> S4
3> RS4
4> TT
5> R8

Activer / Désactivier le needle sweep du PI sur S3

17 – Instruments
Coding – 07
Long Coding Helper
Chercher le byte correspondant, ou le bit “Gauge Test/Needle sweep active”
[Do It!]

Attention, ça n’est possible que sur S3 (TTS et R8 ).



Activer les corner lights

– Module electrique 09
– Coding
– Long coding

Byte23 (24e case):
¤ Bit 2 : Activer “Internal Turn Light Control Algorithm active”
¤ Bit 3-4 : 00 Turn lights not active -> 08 Turn lights via fog lights

Codage de l’affichage de la vitesse sur Audi Concert 3 :

Sélectionnée le module “Radio”
Adaption – 10
Channel 2
Mettre 1 à la place de 0
Save

J’ai finalisé la modification pour activer les corner lights
– Module electrique 09
– 07 Codage
– Assistance codage long

ATTENTION, la modification n’est possible que si vous avez le module réf. 8P0-907-279-N ou plus récent (c’est écrit sur le haut du cadre de la fenêtre).

Octet 23 (24e case):
¤ Bit 2 : Activer “Internal Turn Light Control Algorithm active”
¤ Bit 3-4 : Changer “00 Turn lights not active” pour “08 Turn lights via fog lights” dans le mini menu déroulant.

sortir, sauver.
Ca marche !

Activer les corner lights

– Module electrique 09
– 07 Codage
– Assistance codage long

ATTENTION, la modification n’est possible que si vous avez le module réf. 8P0-907-279-N ou plus récent (c’est écrit sur le haut du cadre de la fenêtre).

Octet 23 (24e case):
¤ Bit 2 : Activer “Internal Turn Light Control Algorithm active”
¤ Bit 3-4 : Changer “00 Turn lights not active” pour “08 Turn lights via fog lights” dans le mini menu déroulant.

Allumage automatique des phares au dessus de 140km/h :

09 – Cent. Elect.
07- Coding
on choisit dans le menu déroulant le 2 “RLS”
puis assistant codage long
Dans le Byte 0
on coche le Bit0 : Highway Light fonction active (above 140 kph)

Fermer automatiquement les vitres en cas de pluie, véhicule verrouillé en stationnement, est en sommeil dans l’ODB.

Calculateur 09-Centrale – Elec :
Cliquez sur Codage 07
Choisissez Assistant Codage Long
Octet 4 ( 5ème case de la 3ème ligne)
Cochez la case du BIT 5 et du BIT 6 pour valider la commande
Fermez la fenêtre
Validez

Ensuite dans cette même fenêtre, sélectionnez le second codage ( flèche bleue)
Dans « Nouveau codage » vous devez rentrer le même codage que « Codage actuel » en changeant juste le second chiffre en partant de la gauche. A savoir ici le 3 auquel on rajoute 4 qui nous font 7.
Faites OK pour valider le nouveau codage et une nouvelle fenêtre de validation doit apparaître :
Validez là

Quittez le Calculateur
Quittez la sélection des Calculateurs
Fermez le programme

Maintenant pour vérifier si cette nouvelle fonction est activée, aller dans le menu ODB avec la commande au volant et dans confort vous devez voir apparaître la fonction suivante : “fermeture pluie”

Si c’est correct, coupez le contact du véhicule.
Débranchez votre cable.

Et une petite vidéo du résultat sur un Tiguan chassis 2010 par Eagle 4 du forum Tiguan a qui l’on doit cette astuce.

Abaissement de la vitre passager lors de la marche arrière:

Aller dans :

1° Door Elect, pass. ( 52 )

2° Codage long ( 07 )

3° Byte 04

4° – Activer le bit 2 ( reverse gear mirror dipping active.
– Activer le bit 3 ( Position memory for reverse gear mirror dipping active.

Pour Augmenter le nombre de clignotants lors d’une impulsion :

Modification via VAGCOM 11.11, je suis passé par
* 09 – Centrale
* 10 – Adaptation
* Puis sélection “Comfort Turn Signals (Cycles)” dans la liste déroulante
* Modifier la valeur de 3 (standard) à 5 (ou 4 ou moins).
Faire un Test, Sauvegarder.

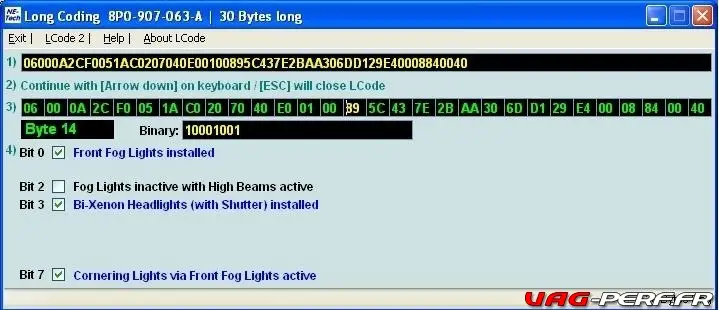

Pour ceux qui ont le module électrique 8P0 907 063 A (streamline de 2009) on peut activer le corner lights sur l’octet 89 au lieu de 23. Juste une case à cocher.

edit : C’est bien l’octet 14 bit 7

Comments are closed.
