Démontage des coques de retroviseurs sur la Volkswagen Golf 5

Dans ce tutoriel vous trouverez comment faire pour démonter les coques de rétroviseurs sur la Volkswagen Golf 5 (1K). Ce tutoriel vous sera très utile par exemple si vous souhaitez remplacer vos répétiteurs par une version fumée ou encore remplacer la coque de rétroviseur elle même par une pièce carbone ou bien d’autre autre couleur, comme une version noir laquée.

Cet article est très complet et abordera toutes les étapes du démontage du rétroviseur de la VW GOLF 5.



  • Application : Golf 5, Châssis 1K ou Golf MKV.
  • Type : Tutoriel Carrosserie
  • Auteur : Vag Perf

Petit plus également avec la procédure au VagCom pour que les rétroviseurs puissent se rabattre une fois le contact coupé : Golf5 (1K) – Rabattre les rétroviseurs avec contact coupé et portière ouverte


Sommaire

  • Outils nécessaires
  • Vue d’ensemble
  • Procédure chez VW Boîtier de rétroviseur : dépose et repose
  • Tutoriel Détaillé

Outils nécessaires

Pour que tout se passe bien, je vous recommande vivement de prévoir :

  • une spatule en plastique ou bien l’ Outil VW : 80-200 pour le démontage du miroir
  • un peu de scotch de carrossier / peintre
  • un Tournevis et une douille T15 (Torx)

Vue d’ensemble

Voici la vue d’ensemble de tout le système qui compose le rétro viseur sur la Golf V

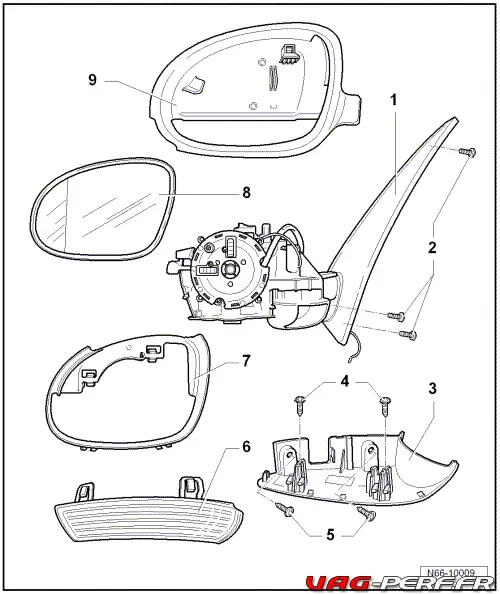

Légende des pièces qui composent donc le rétroviseur :

1 – Support de base du rétroviseur
2 – Vis Au nombre de trois 8 Nm
3 – Pièce de montage
4 – Vis
q Au nombre de deux
q 1 Nm
5 – Vis
q Au nombre de deux
q 1 Nm
6 – Clignotant latéral
7 – Écran
8 – Miroir de rétroviseur
9 – Boîtier de rétroviseur
q Matériau : ABS

Procédure chez VW Boîtier de rétroviseur : dépose et repose

– Déposer le miroir du rétroviseur

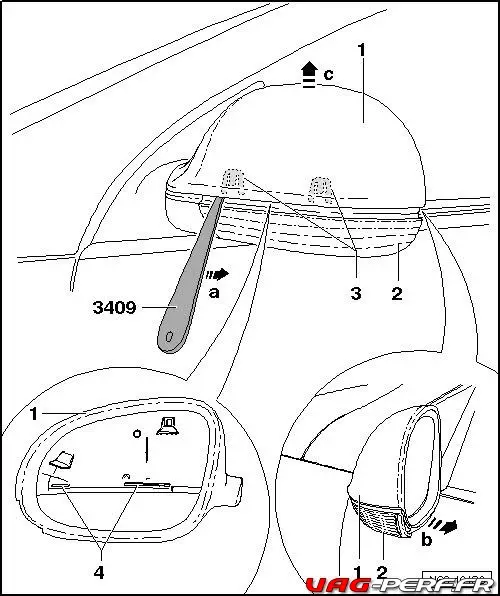

– Introduire la cale -3409- entre le boîtier de rétroviseur -1- et le clignotant latéral -2-.
– Faire glisser la cale de démontage -3409- dans le sens de la -flèche a- jusqu’à la face extérieure du rétroviseur.
– Cela a pour effet de déverrouiller les crans du boîtier de rétroviseur -4- des crochets d’arrêt -3-.
– Dégager légèrement l’avant du boîtier de rétroviseur -1- du support de base du rétroviseur dans le sens de la -flèche b-.
– Retirer par le haut le boîtier de rétroviseur -1- du support de base du rétroviseur dans le sens de la -flèche c-.

Voici maintenant le moment de déposer le miroir ! Pour la protection de la coque du rétro, je vous recommande vivement d’utiliser du scotch de peintre ou encore un chiffon à poser contre la coque du rétro.

AGPTEK Lot DE 8 Outil Démontage Garniture Panneaux Auto Trim Removal Tool Kit DIY Car Repair Moulage Pry Clip Kit Outils pour Porte Fenêtre Ameublement Tableau de Bord Audio Installateur-Rouge
  • 【Professionnel et pratique】 Le design ergonomique facilite la prise en mains. En outre, ces outils professionnels sont conçus pour atteindre tous les espaces difficiles,les crevasses, enpermettant un accès précis pour retirer les pièces du point de fixation, convient pour une utilisation professionnelle et personnelle.
  • 【Anti-rayures Matériau solide 】 Fabriqué en plastique PP de grande qualité, poids léger mais durable, sans danger et non toxique, sûr et fiable. Grâce à une faible dureté, il ne risquera pas de rayer la surface avec une utilisation appropriée.
  • 【Beaucoup d'application polyvalente】 Vous pourrez obtenir beaucoup de travail avec seulement 8 outils polyvalents et de raccord : extraction d'audio/radio, panneau de porte, fenêtre, les accessoires d'intérieur, pneu Kit de suppression, moulures, etc...Ce sont des outils indispensable pour le ménage.
  • 【Gagnez du temps et de l'argent】 Grâce à ce lot d'outils pratique et maniable, il n'est pas besoin de chercher un atelier de réparation automobile parce que vous êtes pleinement capable de faire le travail quotidien installer et réparer vous-même à tout moment et n'importe où, ce qui vous fera gagner beaucoup de temps et d'argent.
  • 【Contenu de l'emballage】 Livré avec 8 pcs différents types d'outils de coupe, comprend 7 pièces en plastique bleu outil de suppression de panneau et 1 fermeture acier Remover pour fixation des vis d'installation. Ni plus, ni moins.

L’Outil vous permet de faire le démontage en toute sécurité !

– Protéger le rebord du boîtier -1- contre d’éventuels dégâts de peinture, par ex. avec du ruban adhésif renforcé textile.
– Enfoncer le miroir -2- dans le boîtier du rétroviseur -1-.

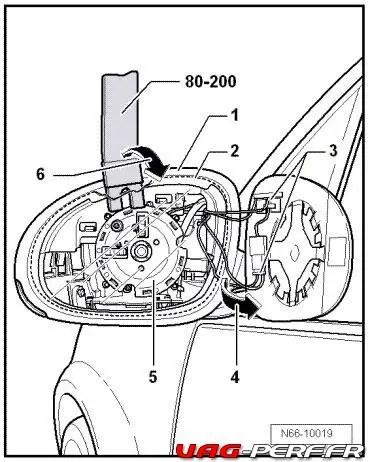

– Repousser le miroir -2- avec le levier d’extraction -80 – 200- du support -5- et du boîtier -1–flèche 6-.
– Basculer le miroir -2- vers le côté -flèche 4- et débrancher les connecteurs -3- du dispositif anti-éblouissement électrique et de dégivrage du rétroviseur au dos du miroir -2-.


Tuto : Démontage des Coques de Rétroviseurs sur la Golf 5

Pour ceux qui préfère les photos plutot que les schémas, je vous ai trouvé un tutoriel assez complet sur un forum en anglais. Je vous l’ai rapidement traduit. Le but ici est de mettre totalement à nu le rétro puisque la personne souhaitait en fait remplacer le clignotant latéral et il faut tout démonter pour y accéder !

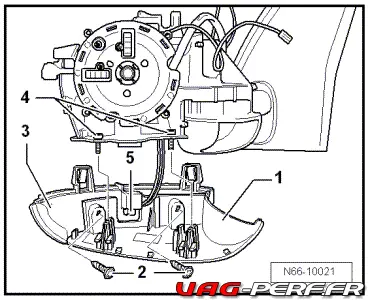

Comme on peut le voir sur le schémas si dessous (merci google), on peut voir que pour le remplacement du Clignotant latéral sur la golf 5, on doit démonter totalement le rétroviseur.

Pour se faire il faut :

  • déposer le miroir
  • déposer la coque

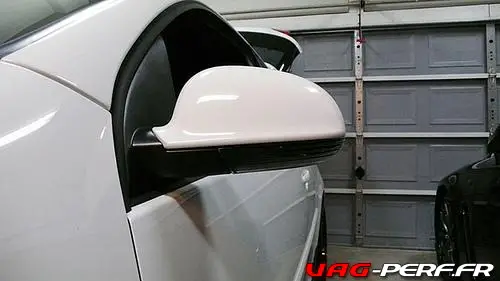

Avant de commencer : voici un petit rendu du nouveau clignotant fumé sur le rétroviseur de cette Golf MKV GTI

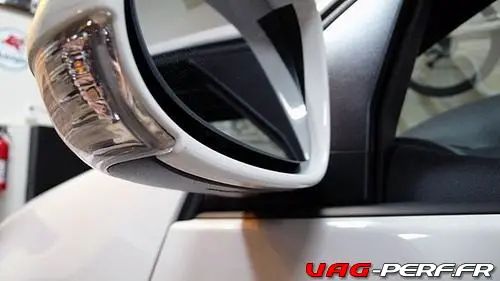

Voici un petit avant après, sur lequel on peut voir le changement des rappels de clignotants sur une Golf 5 : Ci dessous l’origine

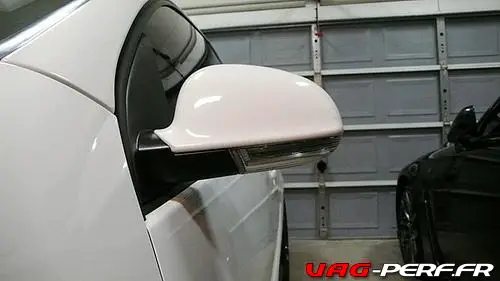

Ci dessous, la version fumée.

OEM and in.pro. side by side:

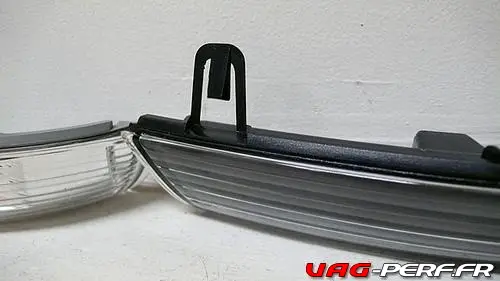

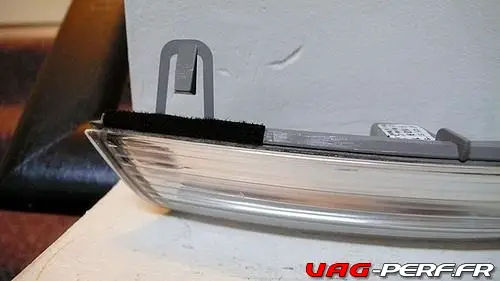

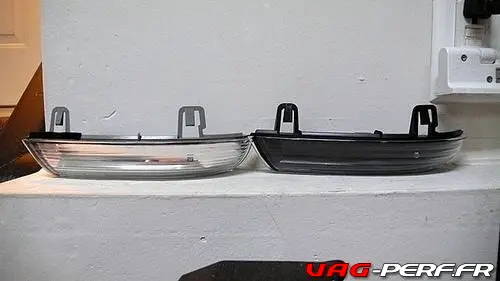

Petit comparatif entre la pièce d’origine et la nouvelle :

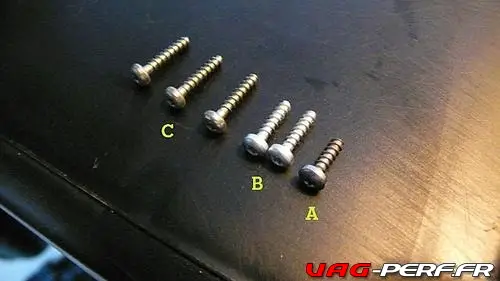

Il y a différentes vises, au nombre de 6 avec 3 sortes différentes. Ne vous trompez surtout pas et pensez à bien les mettre de coté !

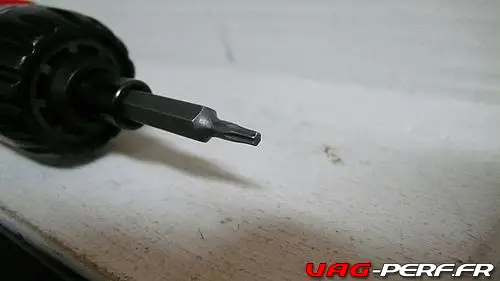

Un embout TORX de 10 sera nécessaire pour le démontage.



Aller on commence : démontage du miroir



positionnez le miroir de cette facon

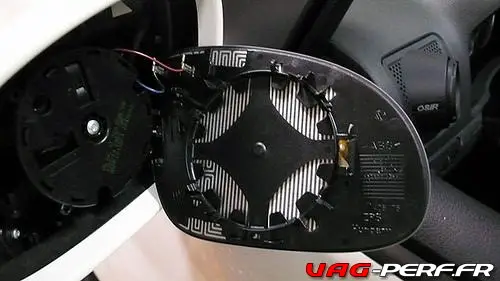

Faites ensuite levier afin de déclipser le miroir.

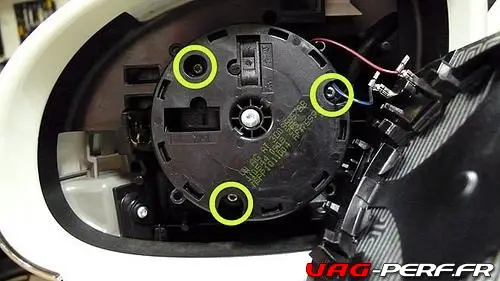

Utilisez l’outil Torx 10 afin de retirer cette partie :

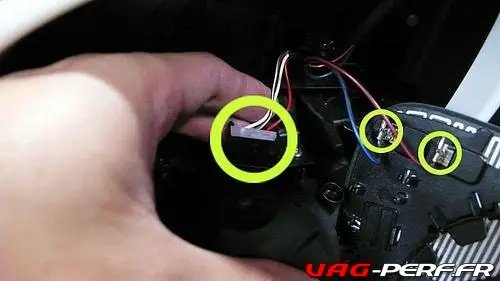

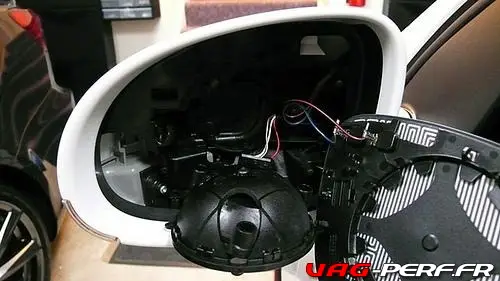

Et voila, on a accès à tout l’intérieur du rétro ! Vous pouvez maintenant accéder à la fixation de la coque elle même. Attention, pensez aussi à déconnecter les fils du miroir pour le dégivrage.

N’oubliez pas de bien noter la position de chaque fils !

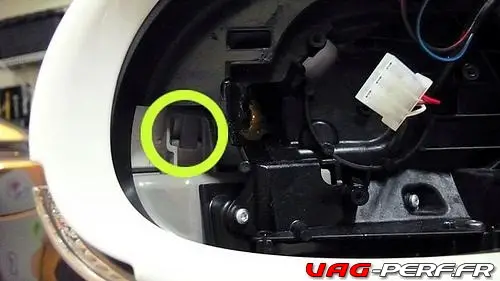

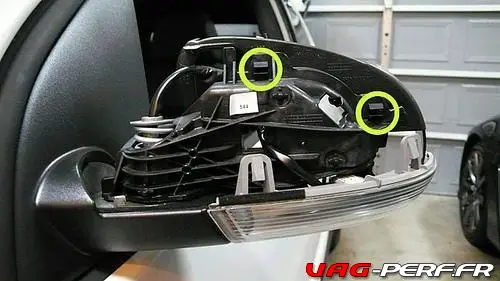

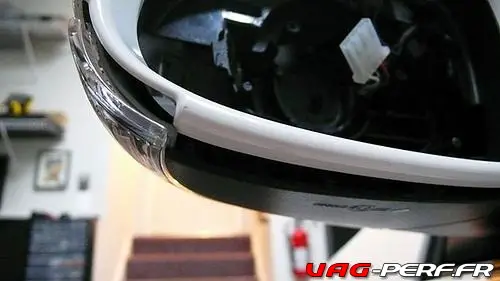

Ci dessous, est mis en évidence une encoche de fixation. Allez y fermement

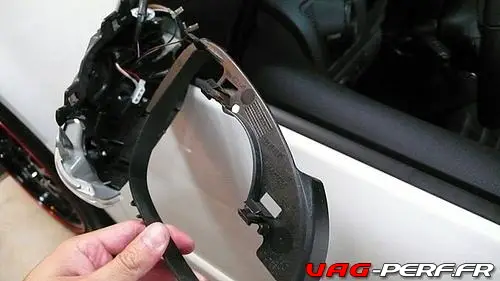

Et voila,  vous pouvez maintenant retrirer la coque du rétro de votre golf 5

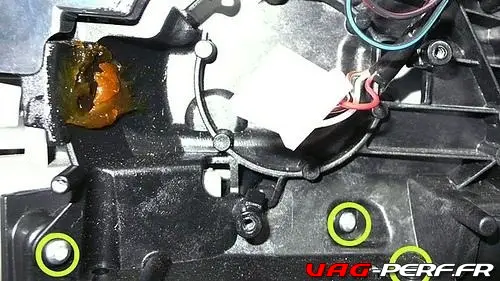

Dévissez ici :

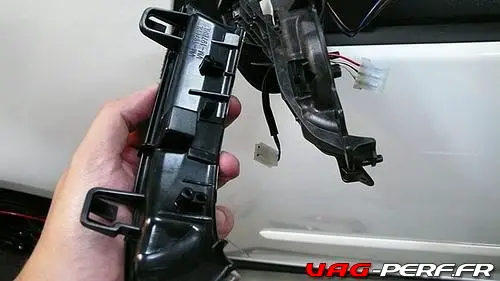

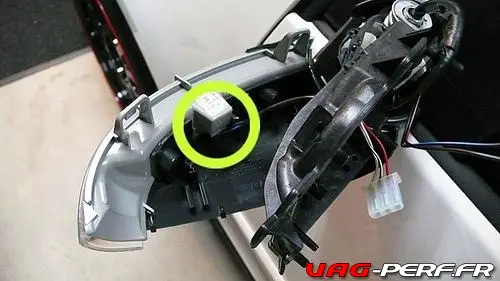

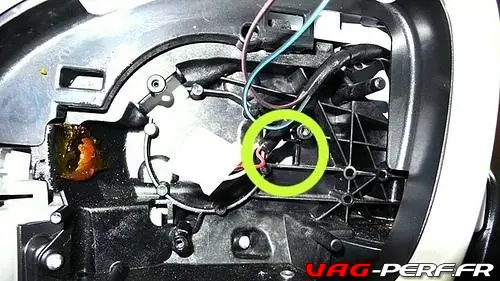

Détachez la base ainsi que les connectiques.

Et voila, le tour est joué, vous pouvez installer vos nouveaux répétiteurs de clignontants 🙂

Merci de m’avoir lu 🙂
