Pare Choc Arrière de la Volkswagen Golf 7 Gti & Gtd, Vue d’ensemble et Pièces composantes

Pour ceux qui souhaiteraient démonter leur pare choc arrière sur une Volkswagen Golf 7 Gti ou encore un Golf 7 GTD, voici la vue d’ensemble montrant de quelle manière le pare-choc est fixé sur la toute dernière Golf de Volkswagen basée sur la plateforme MQB. Je vous ai aussi trouvé la vue de l’ensemble des pièces composant le pare choc avant, avec les grilles par exemple.

Dans cet article, nous allons donc voir la vue d’ensemble du pare choc arrière de la VW GOLF 7(GTI et GTD) ainsi qu’un tutoriel pour la dépose du pare-choc arrière ainsi que la repose. Cet article est donc parfait si vous devez  démonter votre pare choc arrière pour en installer un nouveau dans le cadre d’une personnalisation ou encore d’une peinture par exemple


Pare Choc Arrière de la Volkswagen Golf 7 Gti & Gtd, Vue d’ensemble et Pièces composantes

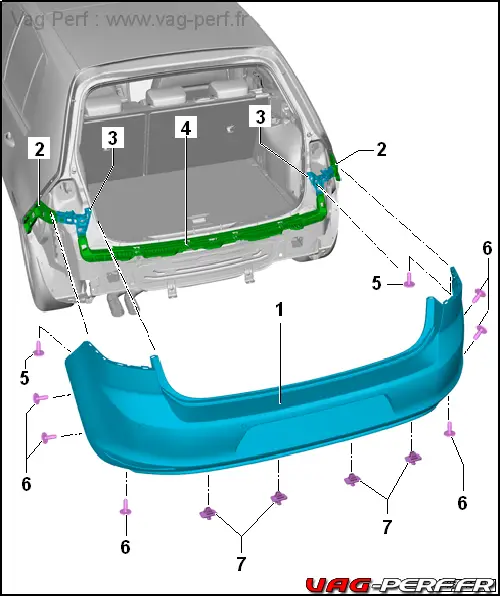

Ci dessous, cette illustration nous montre les composantes des pare chocs arrières des VW GOLF 7 Gti et GTD avec tous les points de fixation.

pare-choc-arriere_golf_mk7_gti_gtd_r_vue_eclatee_n63-10541

  • 1 – Bouclier de pare-chocs Matériau : PP/EPDM
  • 2 – Profilé de guidage
  • 3 – Profilé de guidage
  • 4 – Profilé de guidage central
  • 5 – Vis
  • 6 – Vis
  • 7 – Rivet expansible

Vue d’ensemble du PC arrière de la version GTI et de la version GTD de la Golf 7

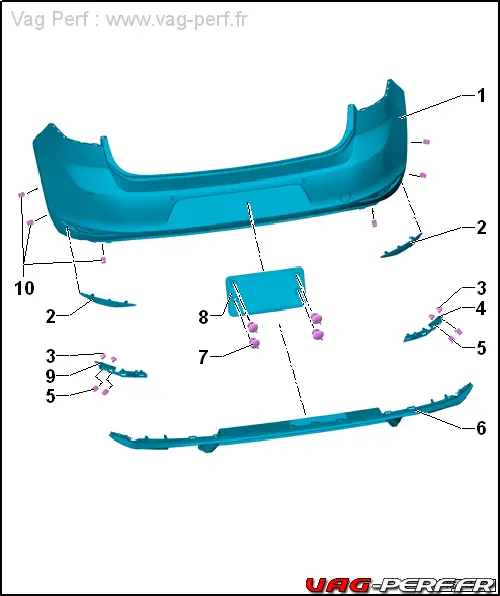

Ci dessous, on retrouve tous les éléments qui composent le parechoc arrière

elements_pc_arriere_golf_mk7_mqb_gti_gtd_n63-10572

  • 1 – Bouclier de pare-chocs
  • 2 – Catadiopre Encliqueté dans le bouclier de pare-chocs
    À démonter uniquement lorsque le bouclier de pare-chocs est déposé.
  • 3 – Vis
  • 4 – Adaptateur Relie le déflecteur avec le bouclier de pare-chocs.
  • 5 – Clip-écrou
  • 6 – Déflecteur Encliqueté dans le bouclier de pare-chocs
    À démonter uniquement lorsque le bouclier de pare-chocs est déposé.
  • 7 – Clips Des nombres différents pour la fixation sont également possibles.
  • 8 – Support de plaque de police N’est pas monté sur tous les modèles ni sur tous les marchés.
    Différentes versions ; appariement
  • 9 – Catadioptre gauche Encliqueté dans le bouclier de pare-chocs
    À démonter uniquement lorsque le bouclier de pare-chocs est déposé.
  • 10 – Clip-écrou

Procédure pour la dépose du Parechoc Arrière: .

fixation-pc_arriere_golf-7n63-10544

  • Déposer les feux arrière situés dans le panneau latéral → Équipement électrique; Groupe de rép.94; Feux arrière ; Feu arrière : dépose et repose
  • – Dévisser les vis -3- dans le passage de roue (tournées vers le haut) côté gauche et droit.
  • – Dévisser les vis -4- dans la zone de la coquille de passage de roue côtés gauche et droit.
  • – Retirer les rivets expansibles -5- par le bas.
  • La suite de la dépose ne peut être poursuivie qu’avec l’assistance d’un second mécanicien.
  • – Extraire le bouclier de pare-chocs -1- des crantages des profilés de guidage gauche et droit -2- du panneau latéral -flèches a-.
  • – Détacher le bouclier de pare-chocs -1- des crantages vers le haut -flèches b-.
  • – Avec l’aide d’un second mécanicien, retirer parallèlement le bouclier de pare-chocs -1- du véhicule -flèches c-
  • – Débrancher les connecteurs des composants électriques (si existants).



Repose

pare-choc-arriere_golf_mk7_gti_gtd_r_vue_eclatee_n63-10541

  • – Rebrancher les connecteurs des composants électriques (si existants).
  • – Guider parallèlement le bouclier de pare-chocs -1- sur le véhicule -flèches a-.
  • – Enfoncer le bouclier de pare-chocs -1- sur les profilés de guidage gauche et droit -5- du panneau latéral jusqu’à ce que ces derniers s’encliquettent les uns dans les autres -flèche b-.
  • – Respecter le parallélisme et les jeux d’ouverture
  • – Clipser les rivets expansibles -4- par le bas.
  • – Reposer les feux arrière situés dans le panneau latéral

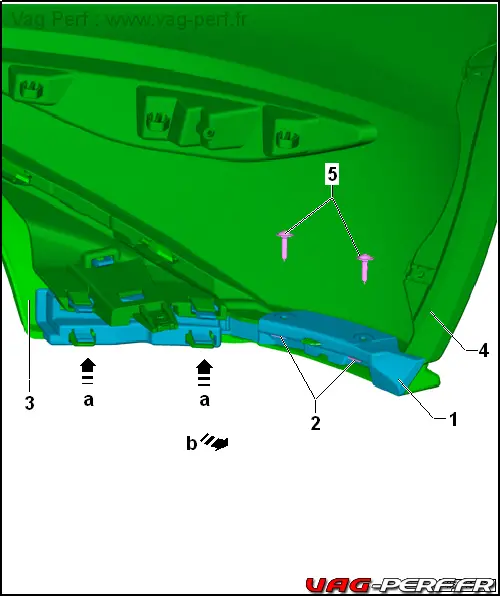

Dépose et repose de l’adaptateur

vw_adaptateur_pc_arriere_golf_mk7-n63-10573

Dépose

  • – Dévisser les vis -5-.
  • – Détacher les crantages -flèches a- et retirer l’adaptateur -1- du déflecteur -3- et du bouclier de pare-chocs -4–flèche b-.

Repose

  • – Contrôler les clips-écrous -2-.
  • – Engager l’adaptateur -1- sur le bouclier de pare-chocs -4- et l’encliqueter avec le déflecteur -3-.
  • – Serrer les vis de fixation -5- à fond.
  • Bouclier de pare-chocs GTI/GTD
