Installation des boutons de lève vitre type Passat CC dans une VW GOLF 5 Gti

Dans la liste des petits tutoriels que j’ai beaucoup aimer faire pour Vag-Performance.net, en voici un qui avait été beaucoup consulté sur le forum. J’avais en effet envie d’améliorer un peu l’habitacle de ma Golf 5 Gti Edition 30, alors je me suis dis, pourquoi ne pas poser de jolis boutons soulignés de Chrome tout neufs comme ceux que l’on retrouve dans les Golf 6 et autre Passat CC ? J’avais déjà le commodo pour les phares alors j’ai donc fais la suite, logiquement.

Si comme moi, vous aimez personnaliser votre voiture, l’améliorer avec de petites touches discrètes et totalement look OEM, vous allez aimer cet article. Nous allons voir comment effectuer cette installation facilement, comment démonter les poignées de porte de VW GOLF 5, quels sont les boutons à commander : boutons lève vitres coté conducteur, coté passer, boutons de commande de rétroviseurs. Je vous donnerais également la référence de chacun d’entre eux et nous verrons aussi des liens directs pour les commander sur Amazon.

---

Passons commande en ligne sur Amazon.fr

Bref, je passe commande sur le site d’Amazon.fr pour des pièces 100% originales Volkswagen ! Le prix est plutôt bon puisque lorsque j’ai commandé les prix étaient un peu moins élevés que chez VW.

Aussi, il me manquait le régulateur de vitesses sur la Gti mais ça, je vous ferais un tutoriel dans un autre billet.

Concentrons nous donc sur ce que  j’avais commandé pour effectuer la pose des boutons lève vitre type Passat CC afin d’être en raccord avec le commodo Passat CC pour les Phares déjà posé sur la Golf.

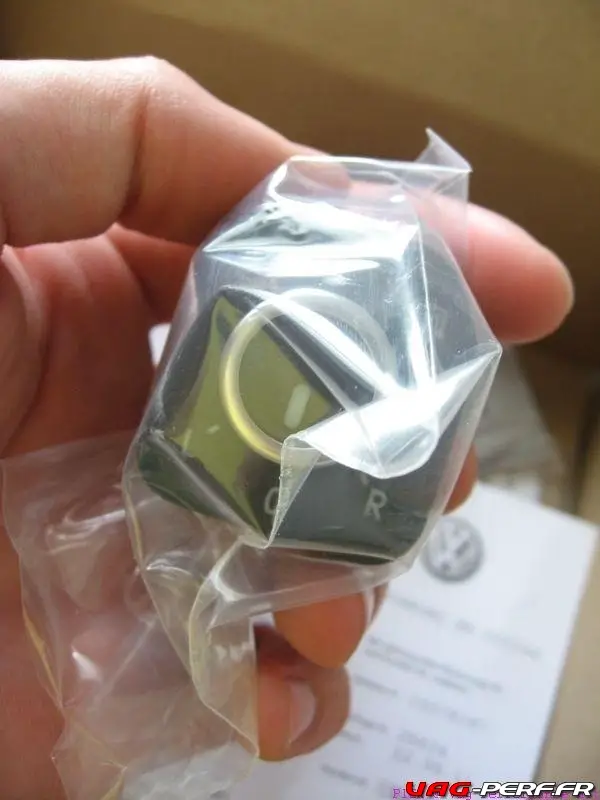

Voici quelques photos du contenu du paquet que j’ai reçu très rapidement

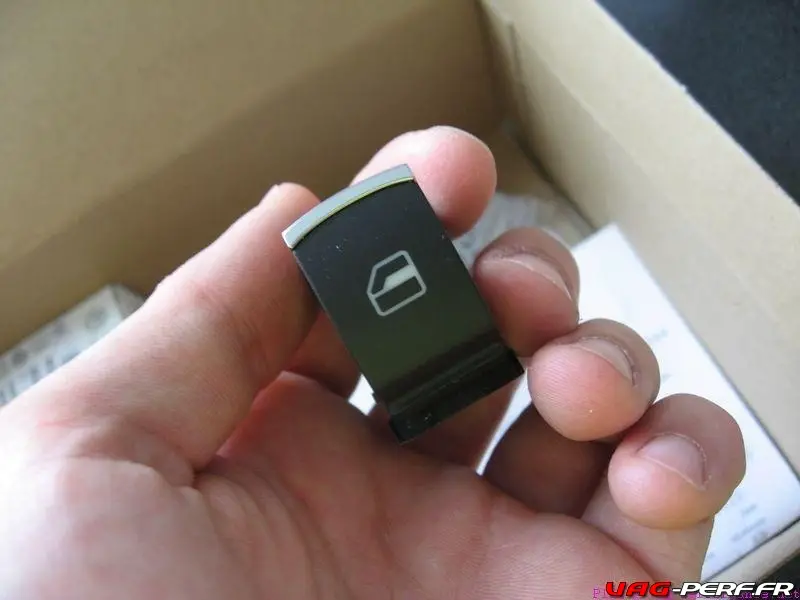

Coté passager :

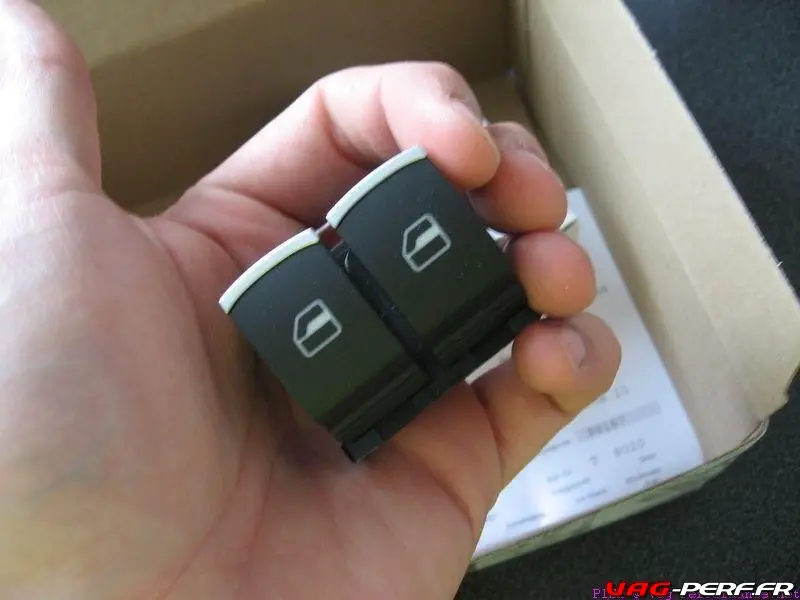

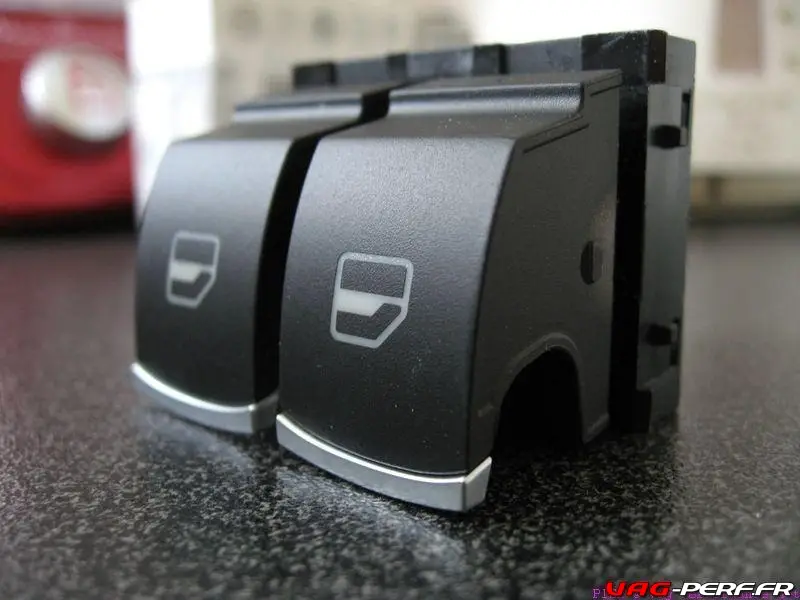

Coté conducteur :

J’en ai profité pour commander ceci, le logo étant abîmé sur ma clé.

---

Les références ETKA pour les boutons :

Si vous êtes un peu perdu, je vous fait un petit résumé des différentes pièces et versions que vous pouvez commander, suivant le fait que vous ayez une 5 ou une 3 portes, que vous ayez les anti brouillards avant ou non ou encore les rétro électriques ou non. Bref, voici cette liste de liste de pièces avec toutes les références Volkwagen.

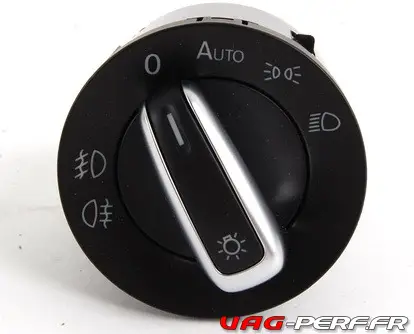

Le Commodo pour les phares

1. Avec Allumage Auto et Anti brouillard Avant : 3C8941431NXSH
2. Avec Allumage Auto et sans Anti Brouillard Avant : 3C8941431XSH
3. Sans Allumage auto et avec Anti Brouillard avant : 3C8941431CXSH
4. Sans allumage auto et sans anti brouillard avant : 3C8941431BXSH

Ce bouton est  compatible avec les véhicules suivants :

• VW Golf 5
• VW Golf 5 Variant
• VW Golf 5 Plus
• VW Golf 6
• VW Golf 6 Variant
• VW Golf 6 Plus
• VW Jetta
• VW Eos
• VW Scirocco
• VW Tiguan
• VW Touran
• VW Caddy (2005>)
• VW Passat 3C (B6)
• VW Passat Variant 3C (B6)
• VW Passat CC
• VW Sharan 7N (2010>)
• VW T5 (2010>)
• VW T5 Multivan / Caravelle (2010>)
• VW T6 (ab 2016>)
• Amarok (2013>)

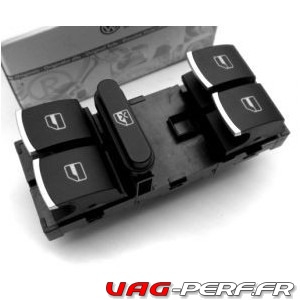

Le Bouton de lèves vitres coté conducteur

1. Version 5 Portes : 5K4959857XSH
   Ce bouton est  compatible avec les véhicules suivants :
   • VW Golf 5
   • VW Golf 5 Variant
   • VW Golf 5 Plus
   • VW Golf 6
   • VW Golf 6 Variant
   • VW Golf 6 Plus
   • VW Polo 6R (2010>)
   • VW Jetta
   • VW Eos
   • VW Scirocco
   • VW Tiguan
   • VW Touran
   • VW Caddy (2005>)
   • VW Passat 3C (B6)
     VW Passat Variant 3C (B6)
   • VW Passat 3C (B7)
   • VW Passat CC
   • VW Sharan 7N (2010>)
   • VW Amarok



2. Version 3 Portes : 5K3959857BXSH
   Ce bouton est compatible avec les véhicules suivants:
   • VW Golf 5
   • VW Golf 5 Variant
   • VW Golf 5 Plus
   • VW Golf 6
   • VW Golf 6 Variant
   • VW Golf 6 Plus
   • VW Polo 6R (2010>)
   • VW Jetta
   • VW Eos
   • VW Scirocco
   • VW Tiguan
   • VW Touran
   • VW Caddy (2005>)
   • VW Passat 3C (B6)
     VW Passat Variant 3C (B6)
   • VW Passat 3C (B7)
   • VW Passat CC
   • VW Sharan 7N (2010>)
   • VW Amarok

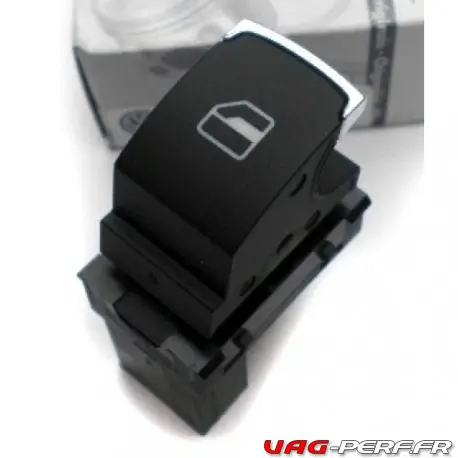

Le bouton de lève vitre coté passager

Référence ETKA : 5K0959855XSH.
Compatible avec les véhicules suivants :

• VW Golf 5
• VW Golf 5 Variant
• VW Golf 5 Plus
• VW Golf 6
• VW Golf 6 Variant
• VW Golf 6 Plus
• VW Polo 6R (2010>)
• VW Jetta
• VW Eos
• VW Scirocco
• VW Tiguan
• VW Touran
• VW Caddy (2005>)
• VW Passat 3C (B6)
• VW Passat Variant 3C (B6)
• VW Passat 3C (B7)
• VW Passat CC
• VW Sharan 7N (2010>)
• VW Amarok
• VW T6 Transporter

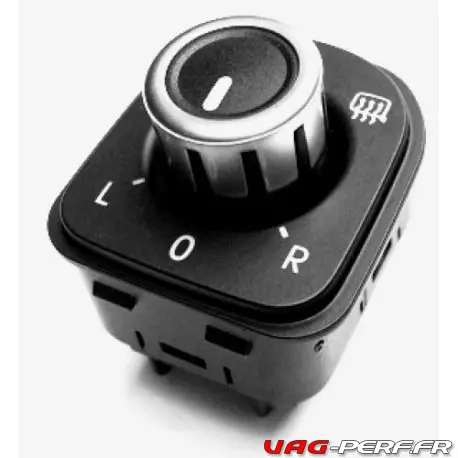

Le bouton pour les rétroviseurs

• Sans dévigrage : 5K1959565XSH
• Avec dévivrage : 5K0959565XSH

Pour quelles voitures ?

• VW Golf 5
• VW Golf 5 Variant
• VW Golf 5 Plus
• VW Golf 6
• VW Golf 6 Variant
• VW Golf 6 Plus
• VW Jetta
• VW Eos
• VW Tiguan
• VW Passat 3C (B6)
• VW Passat Variant 3C (B6)
• VW Passat CC
• VW Sharan 7N (2010>

---

Tutoriel d’installation des boutons de Passat CC dans une Golf 5

Pour le montage, je me suis inspiré d’un tutoriel sur le forum Golf 5. Le changement est très facile. Cela m’a pris 15 minutes en tout. Attention, il faut quand même prendre certaines précautions afin de ne pas abîmer vos poignées de portes. En effet, sur la Golf 5, elles sont assez fragiles et on peut vite faire des traces lors de l’installation. Vous devez pour cela démonter les poignées de porte afin d’accéder aux blocs interrupteurs. Vous pouvez retrouver le tutoriel sur le forum Golf 5 sur le topic de StarGuest

Toute fois, comme bien souvent les photos disparaissent sur les forums, j’en ai fais une copie. Voici une petite galerie de photos pour cette installation, de StarGuest

1. Coté conducteur :

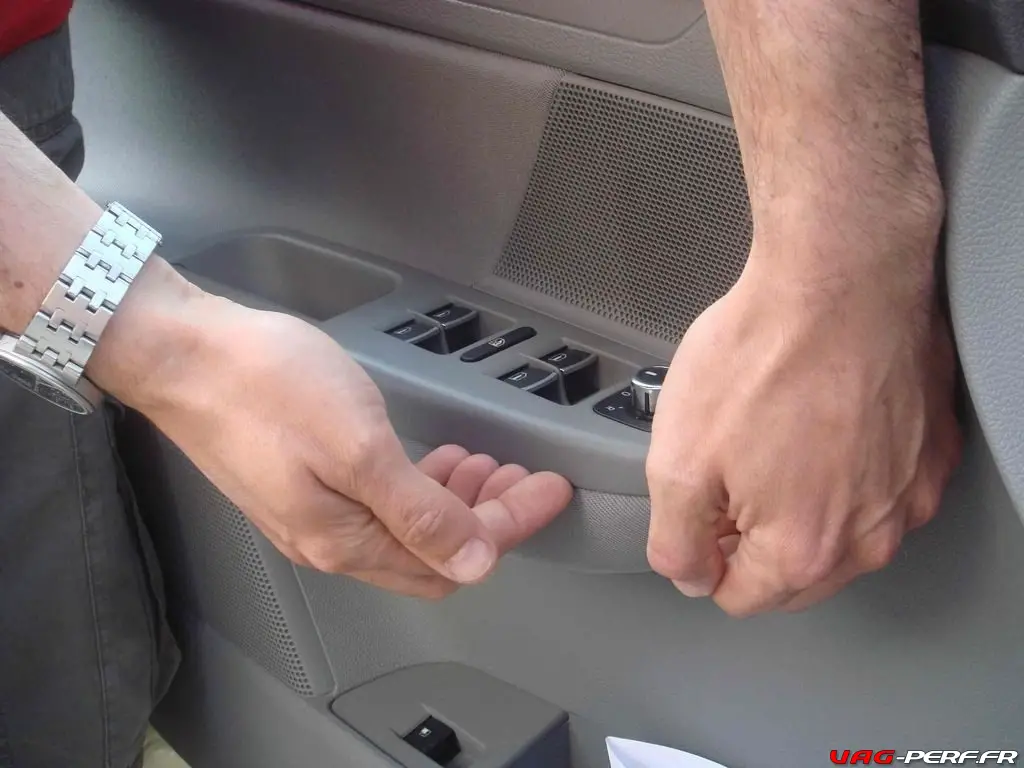

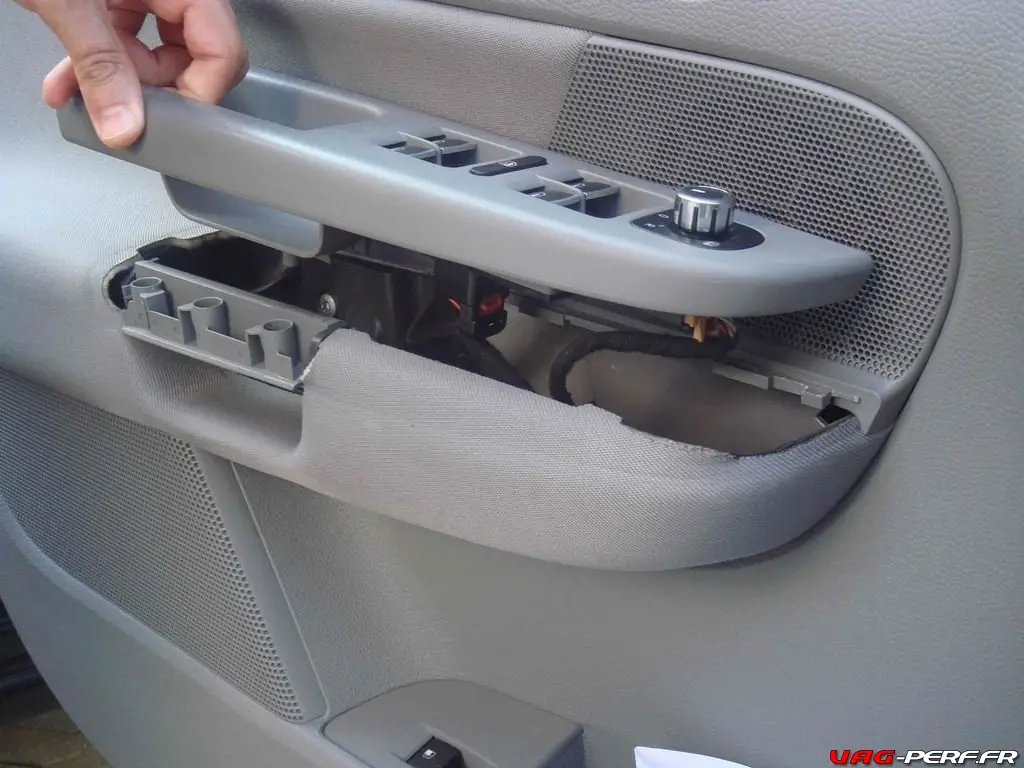

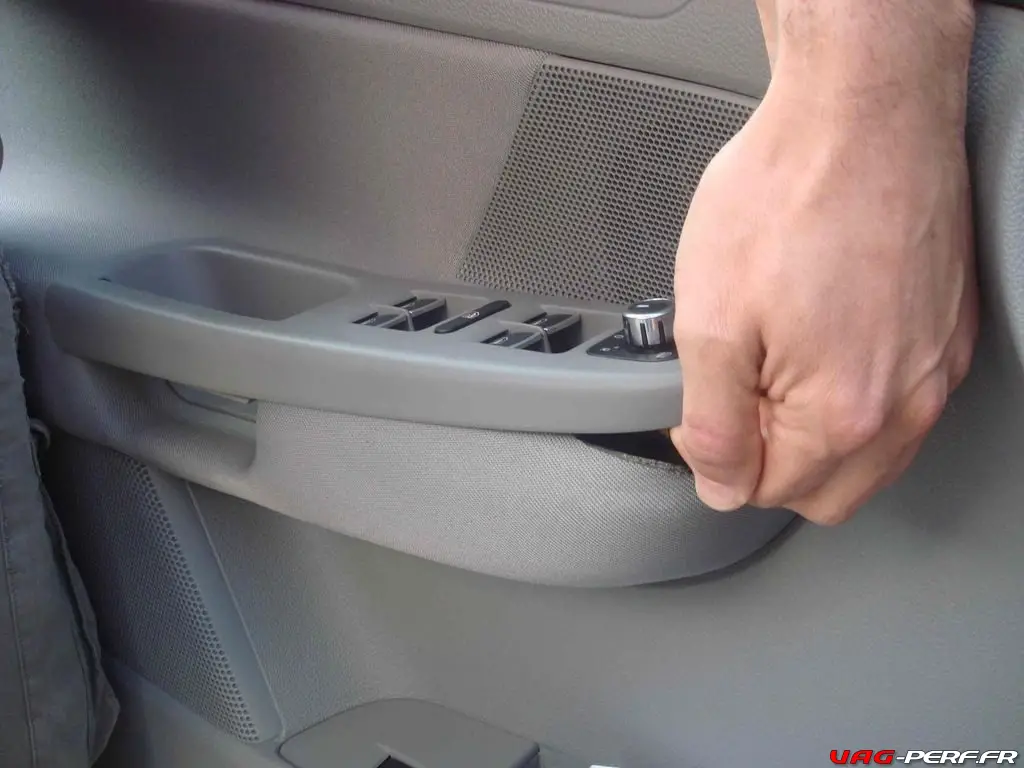

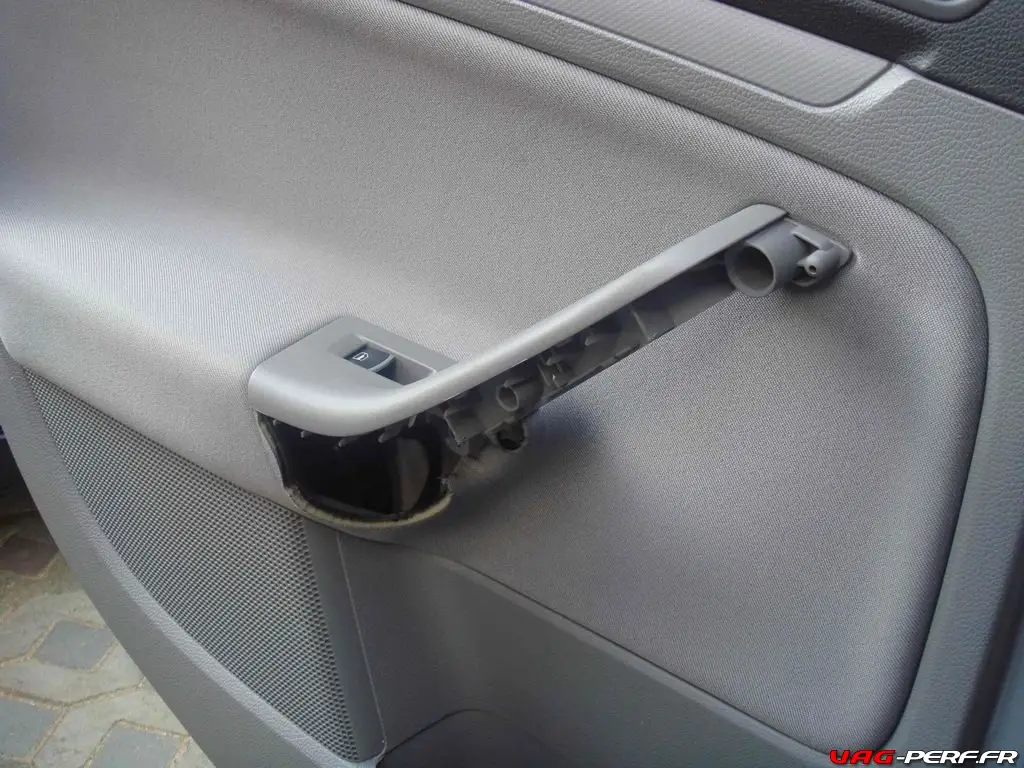

Empoigner la poignée en partant du coté où il y a le bouton de commande de rétroviseurs et tirer vers le haut. Ne faites surtout pas levier de ce coté avec un tournevis !

La poignée va alors se dé clipser tout simplement.

Tirer alors l’autre coté pour la dégager. Voila, la poignée est démontée, il ne reste plus qu’a remplacer les boutons par vos nouveaux boutons chromés de Passat CC. Pour libérer la connectique, rien de plus simple avec un petit tournevis assez fin,il faut faire une petite pression sur la fiche et elle se déconnecte très facilement.

Certains utilisent un outil spécial en plastique pour faire levier, c’est une très bonne idée mais attention à ne pas utiliser d’outil trop dur pour ne pas abimer le plastique de votre poignée.

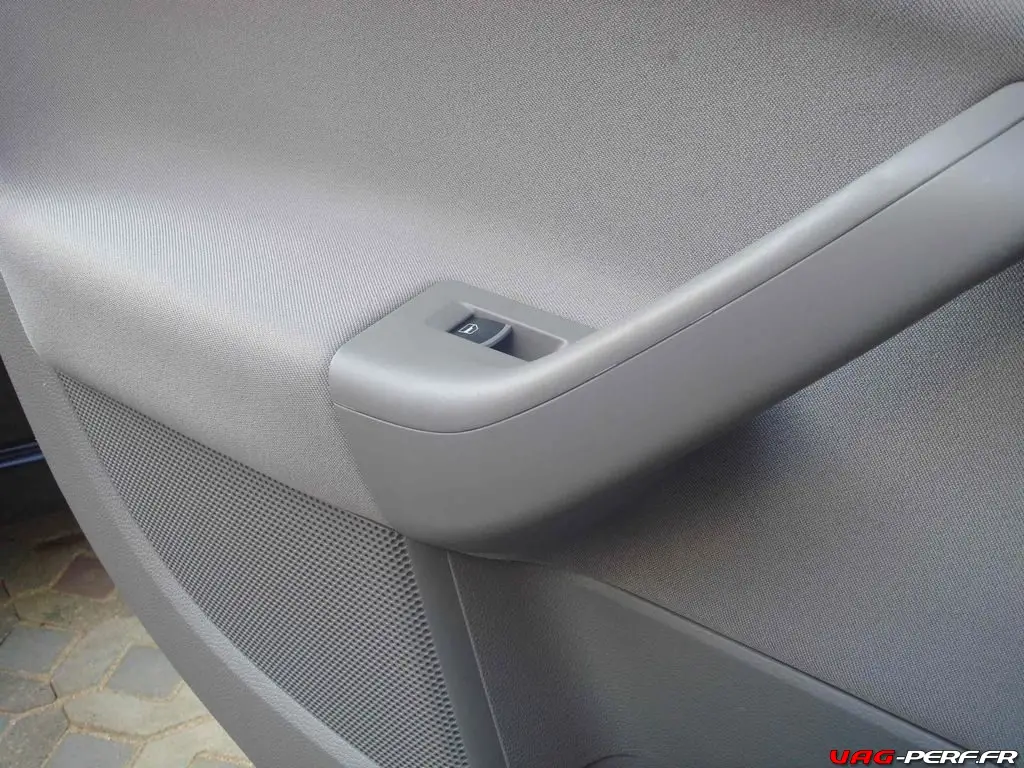

2. Coté passager

Pour cette partie, je reprends aussi les photos de StarGuest du forum Golf 5

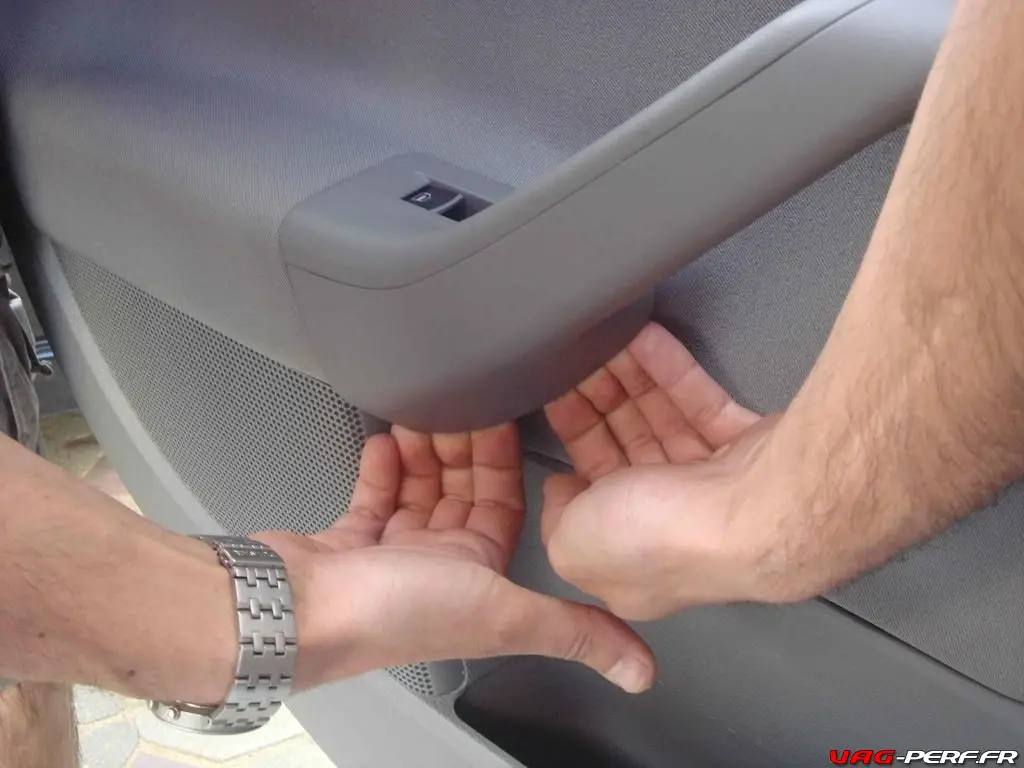

Commencer par l’arrière de la poignée , en bas, sous le bouton, en tirant vers vous, comme sur la photo ci dessous.

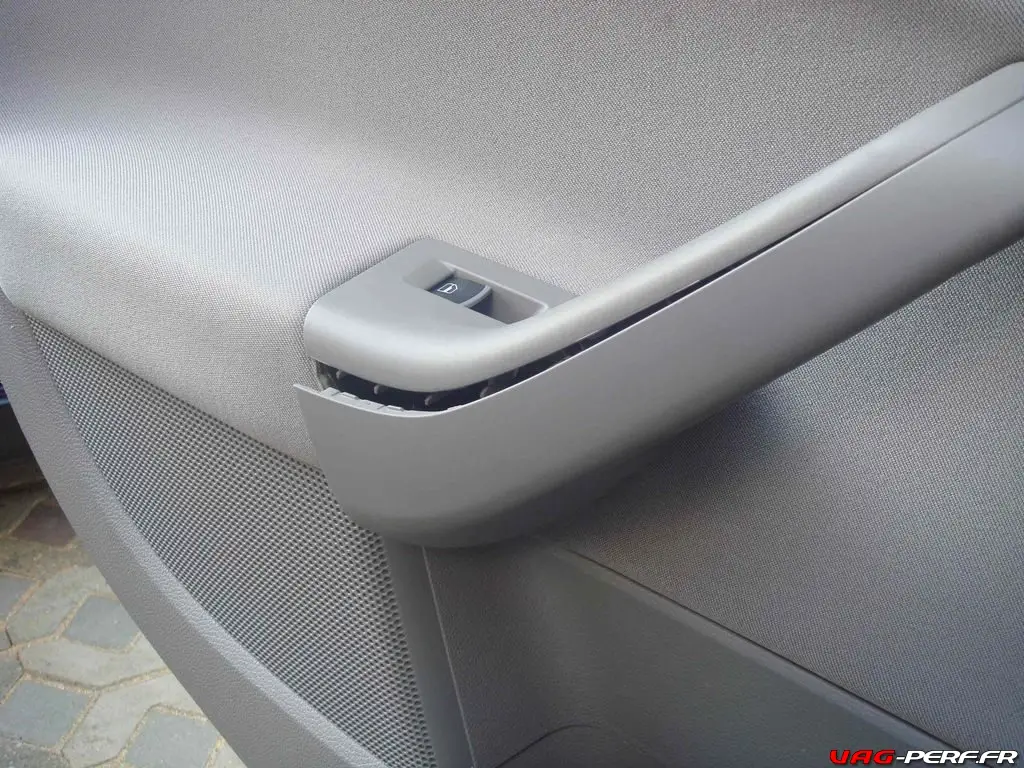

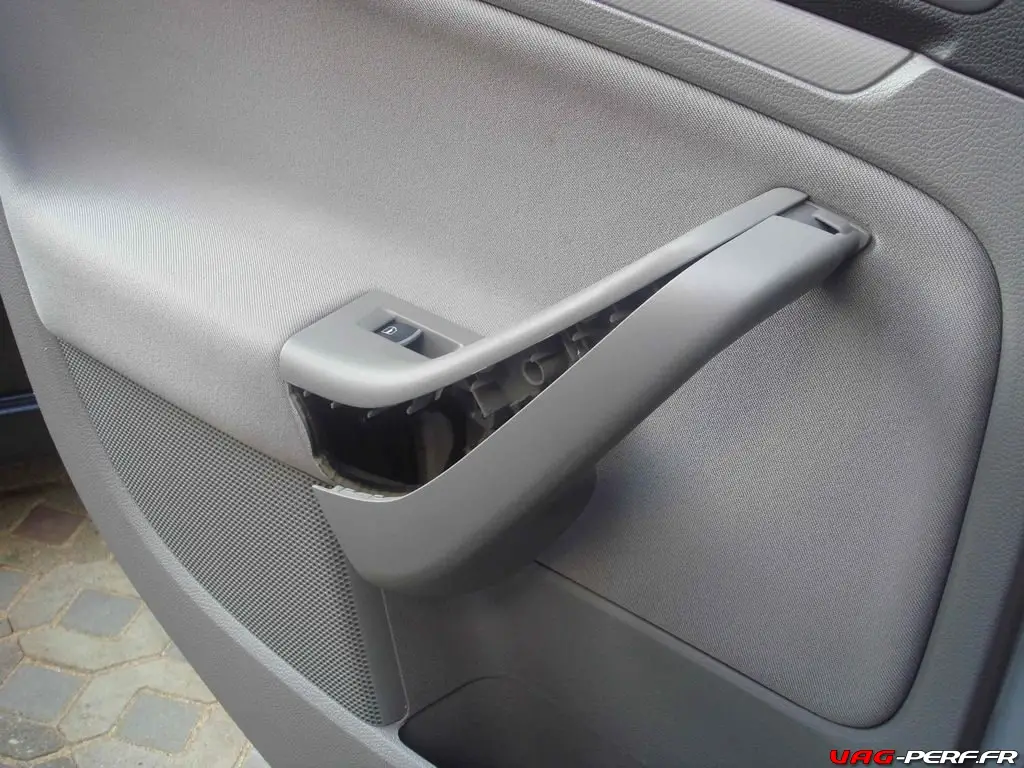

La poignée de porte se dé clipse alors facilement. Il ne faut pas forcer très fort pour qu’elle vienne, c’est assez simple. Regardez en dessous, sur cette photo, on voit bien qu’elle est dé clipsée.

On peut alors retrier la partie inférieur de la poignée de porte, coté passager et voir comment elle était fixée grâce à cette photo de StarGuest

Ensuite, on peut faire sortir le bouton de lève vitre assez facilement de son emplacement dans la poignée de porte passager de la Golf V afin d’accéder à la connectique du bouton de lève vitres.

Il faut ensuite sortir les commandes de leur logement avec un tournevis fin. Vous verrez c’est assez simple. Et voila, il ne vous reste plus qu’a installer le nouveau bouton de Passat CC tout beau, tout neuf et Chromé sur votre Golf V et de remettre votre belle poignée en place.

Comparatif avant / après Boutons de Passat CC sur Golf V

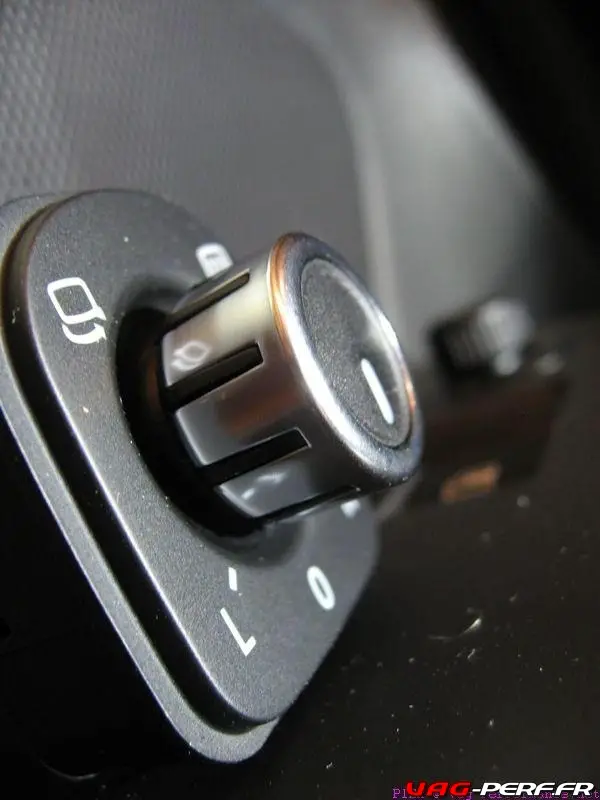

Comparatif du commodo

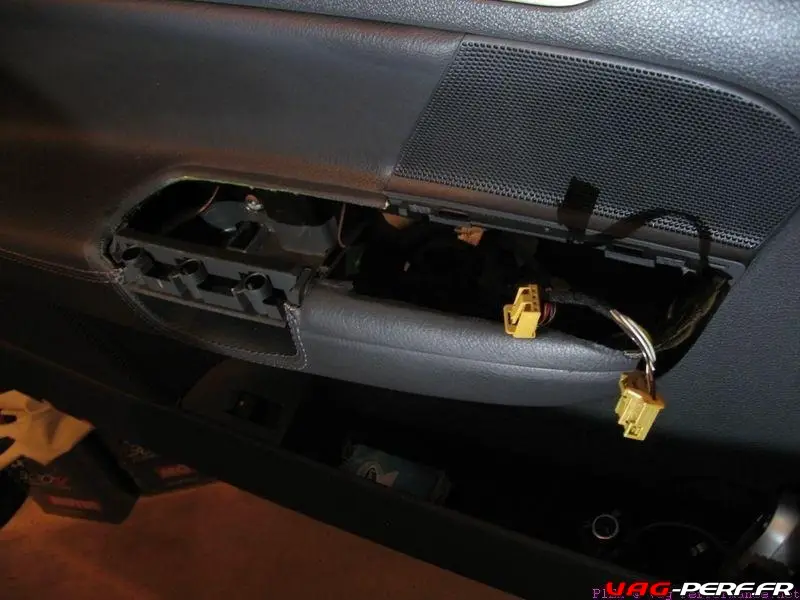

Tout démonté ^^

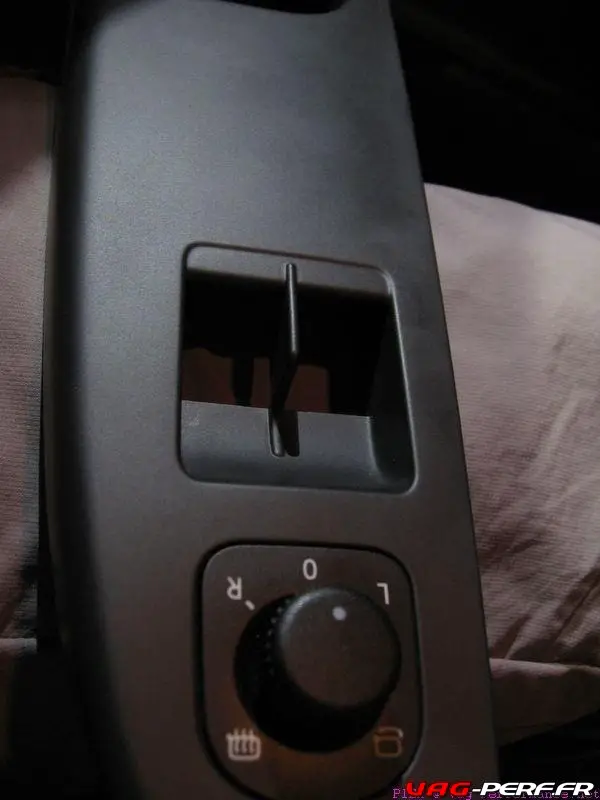

Plus rien

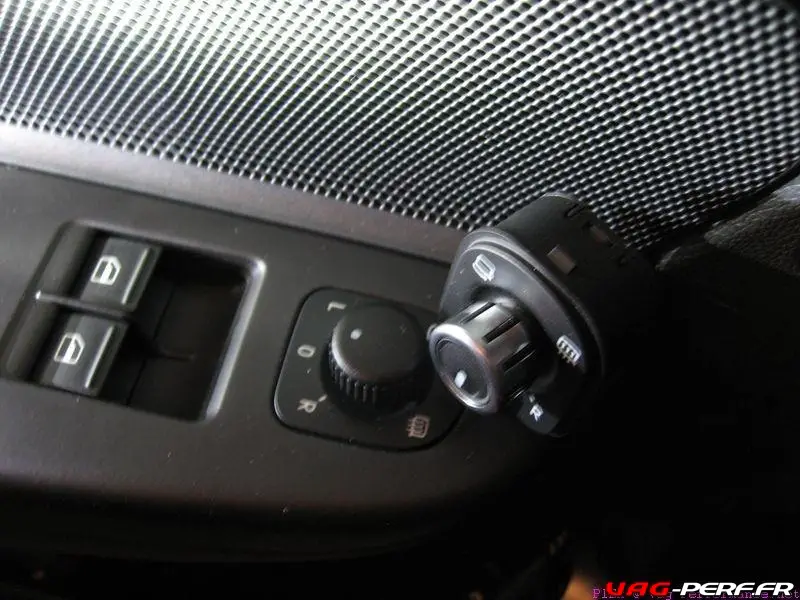

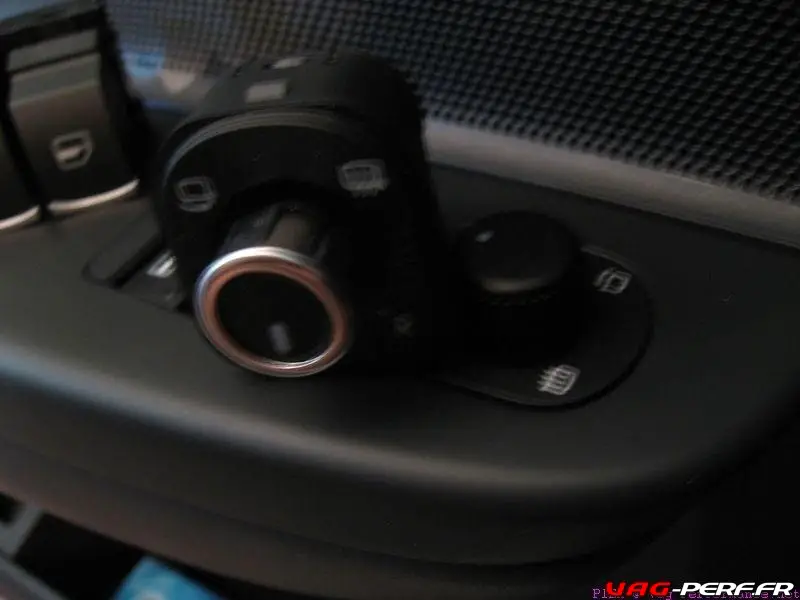

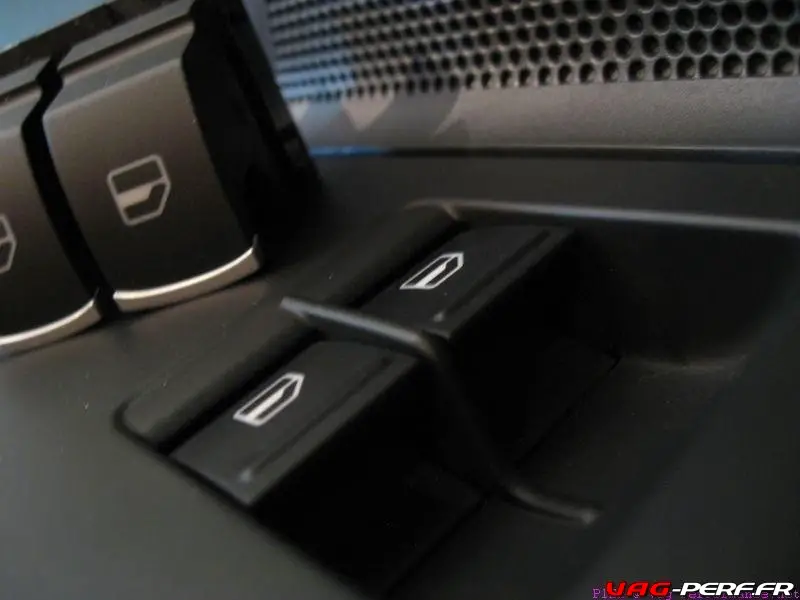

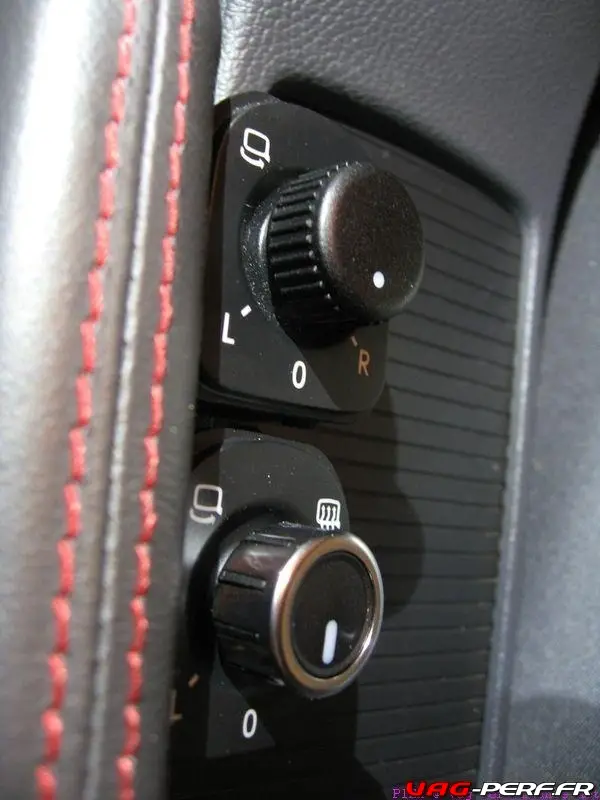

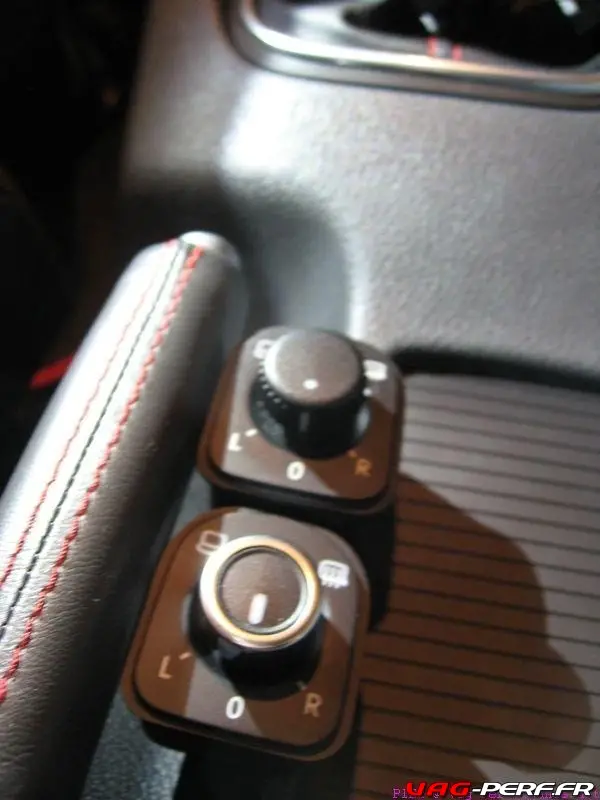

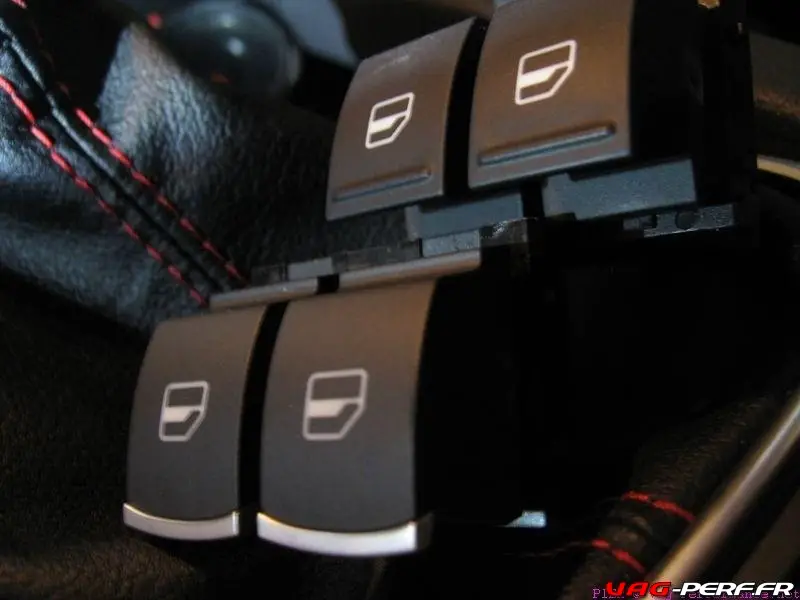

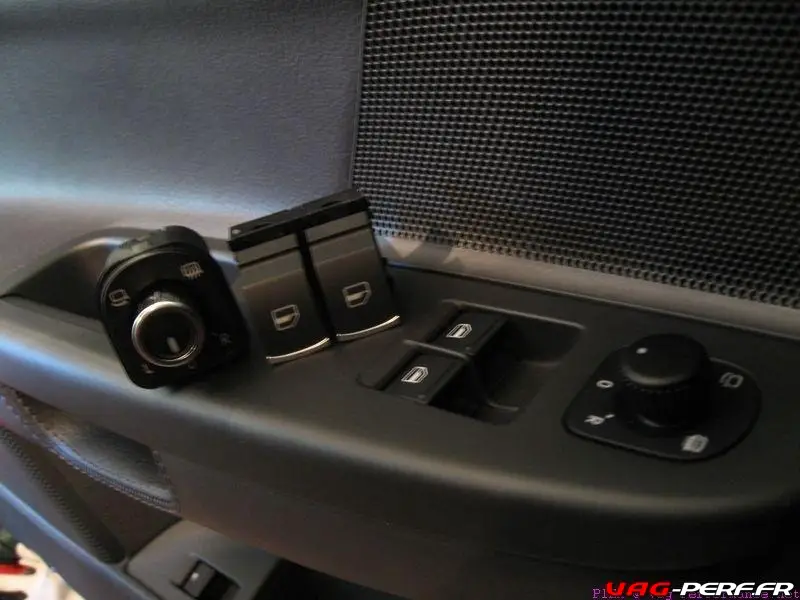

Comparatif boutons

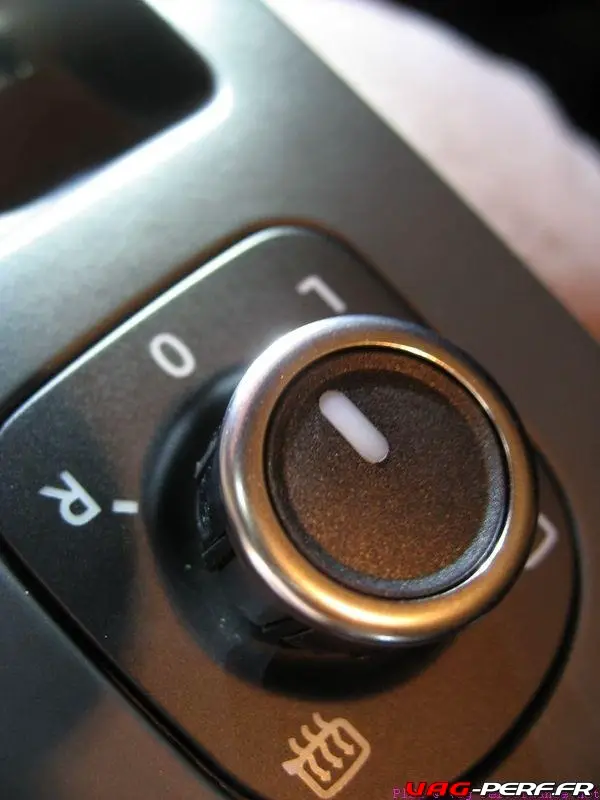

Commodo une fois posé :

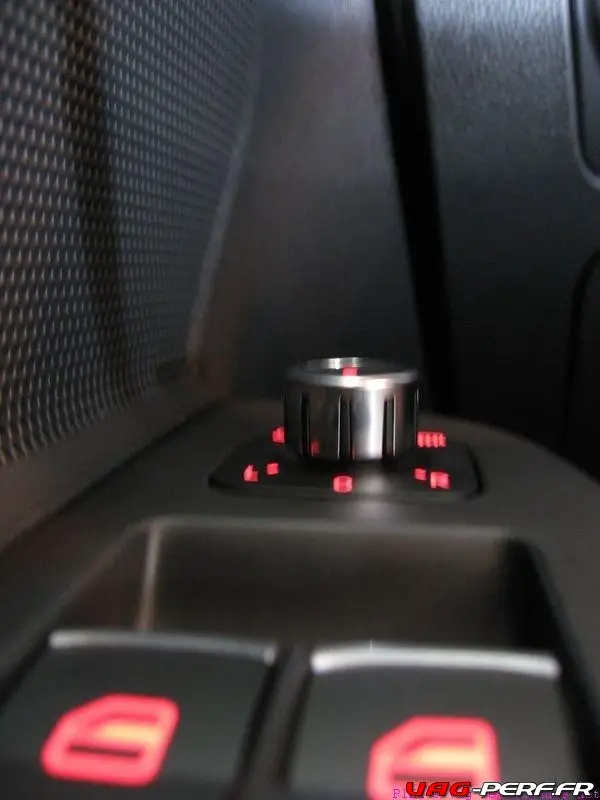

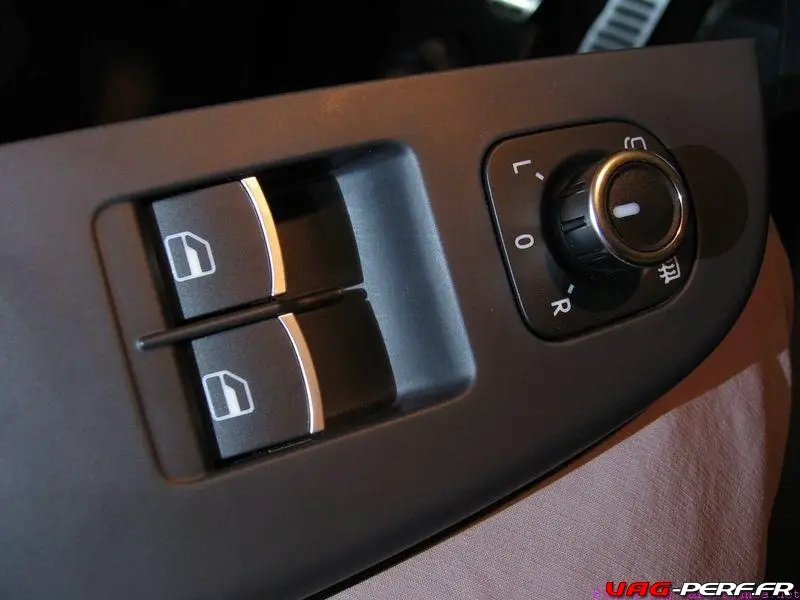

Rendu :

---

Les poignées de portes

Si vous devez remplacer vos poignées de porte sur votre VW GOLF 5, voici quelques produits disponibles directement sur Amazon.fr.

Toutes les pièces ci dessous sont des pièces originales Volkswagen.

Poignée de porte 5 Portes Noir

• Ref ETKA : 1K4868049C75R
• Compatible : VW GOLF 5 (1K) et  Jetta A5 (1K).

Attention, non compatible avec VW GOLF 5 PLUS

---

Poignée de porte (3 portes) noir coté conducteur

• Ref ETKA : 1K3868049C75R
• Compatible : VW GOLF 5 (1K) et  Jetta A5 (1K).

---

Ensemble poignées de porte complet 3 portes

• Ref ETKA : 1K3868049C75R
• Compatible : VW GOLF 5 (1K) et  Jetta A5 (1K).

---

Poignée de porte coté passager avant

• Ref ETKA : 1K0867180D75R
• Compatible : VW Golf 5 / Golf 6, 2004-2014 et VW Jetta 2006-2010

---

Les boutons de levè vitres

Voici également une sélection de tous les boutons desquels vous pourriez avoir besoin dans votre VW GOLF 5. Encore une fois, toutes les pièces indiquées ci dessous sont des pièces originales Volkswagen.

Ces boutons sont compatibles avec (sauf exception)

• VW Amarok, 2010
• VW Caddy 3 (2K), 2004 – 2015
• VW Caddy 4, 2016
• VW T6 Transporter, ab 2016

• VW Eos, 2006 – 2011

• VW Golf 5 (1K), 2003 – 2009
• VW Golf 6 (5K), 2009 – 2013
• VW Golf Plus, 2005 – 2014

• VW Jetta A5 (1K), 2006 – 2010
• VW Jetta A6 (5C), 2011 – 2018

• VW Passat B6 (3C), 2006 – 2011
• VW Passat B7 (3C), 2011 – 2015
• VW Passat CC, 2009 – 2012
• Volkswagen CC, 2012 – 2017
• VW Polo 5 (6R), 2010 – 2014

• VW Scirocco, 2009 – 2018
• VW Sharan (7N), 2011

• VW Tiguan (5N), 2008 – 2016
• VW Touran (1T), 2003 – 2015
• VW Touareg (7L), 2003 – 2010
• VW Touareg II (7P), 2011 – 2014

• Seat Alhambra (7N), 2011
• Seat Altea, 2004 – 2015
• Seat Ibiza (6J), 2009 – 2017

• Seat Leon (1P), 2006 – 2013
• Seat Toledo (5P), 2005 – 2009

Bouton Alu lève vitres simple (coté passager)

Ref ETKA : 5K0959855XSH

---

Bouton Alu lève vitres double (coté conducteur – 3 portes)

ref ETKA : 5K3959857BXSH

---

Bouton Alu lève vitres double (coté conducteur – 5 portes)

Ref ETKA : 5K4959857XSH

---

Bouton Alu commande des rétroviseurs

Ref ETKA : 5K0959565XSH

compatibilité :

• VW Golf 5
• VW Golf 5 Variant
• VW Golf 5 Plus

• VW Golf 6
• VW Golf 6 Variant
• VW Golf 6 Plus

• VW Jetta

• VW Eos

• VW Tiguan

• VW Passat 3C (B6)
• VW Passat Variant 3C (B6)
• VW Passat CC

• VW Sharan 7N (2010>)

---

Comodo complet pour les phares

ref ETKA : 3C8941431BXSH, 3C8941431NXSH,3C8941431XSH,3C8941431CXSH

---

Pédaliers Alu

Ci dessous, voici une sélection des pédaliers alu pour votre VW GOLF 5.

Ce sont des pièces 100% originales Volkswagen.

Pédalier VW GOLF 5R R-Line R Pedalset (Golf 5, 6, Jetta, Passat) Original VW Tuning Teile

Ref ETKA : SW122585

No products found.

---

Pédalier DSG VW GOLF 5 Alu

Ref ETKA : 1K1064205A

---

Pédalier Alu VW GOLF 5 alu

Ref ETKA : 1K1064200A

---

Repose pied Alu vW GOLF 5

Ref ETKA : 1K1864551SUB

---

Bouchon Audi R8

No products found.

---

---

Cache essuie glace

Ref ETKA :

Compatible :

Logo pour la clé 14mm

ref : 3B083789109Z
